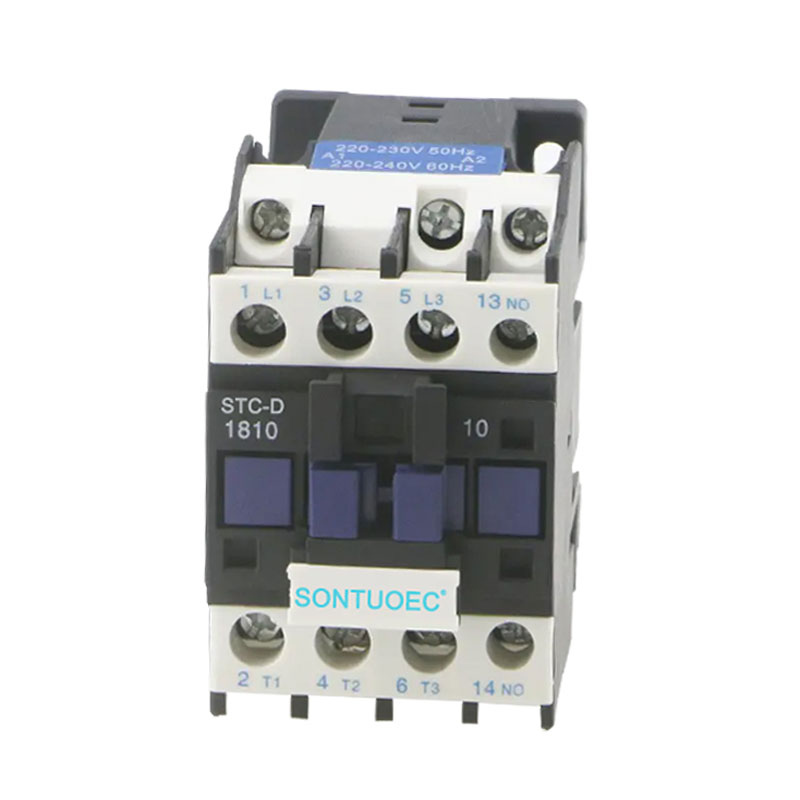

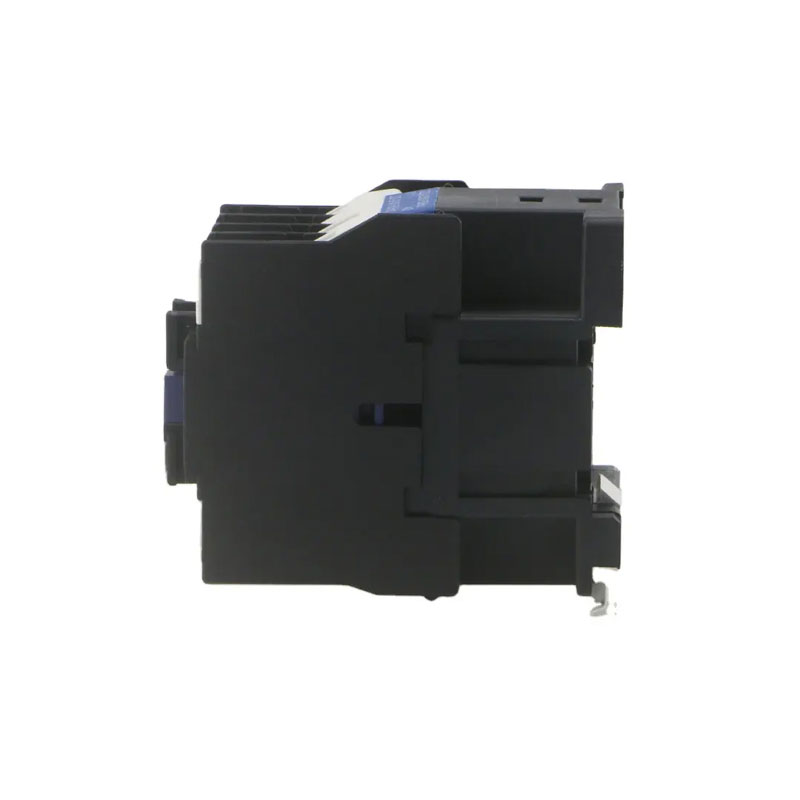

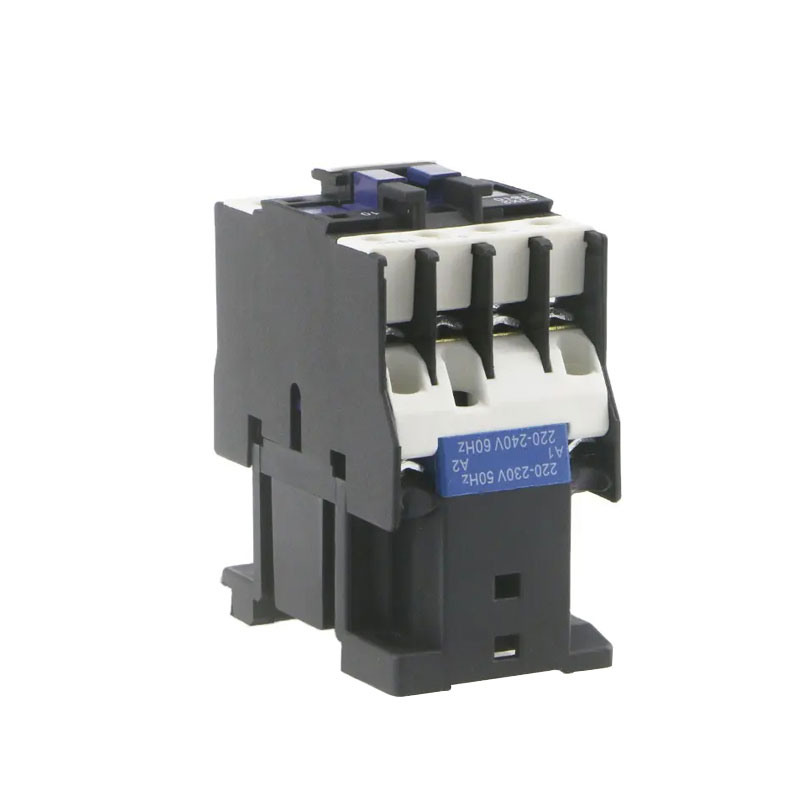

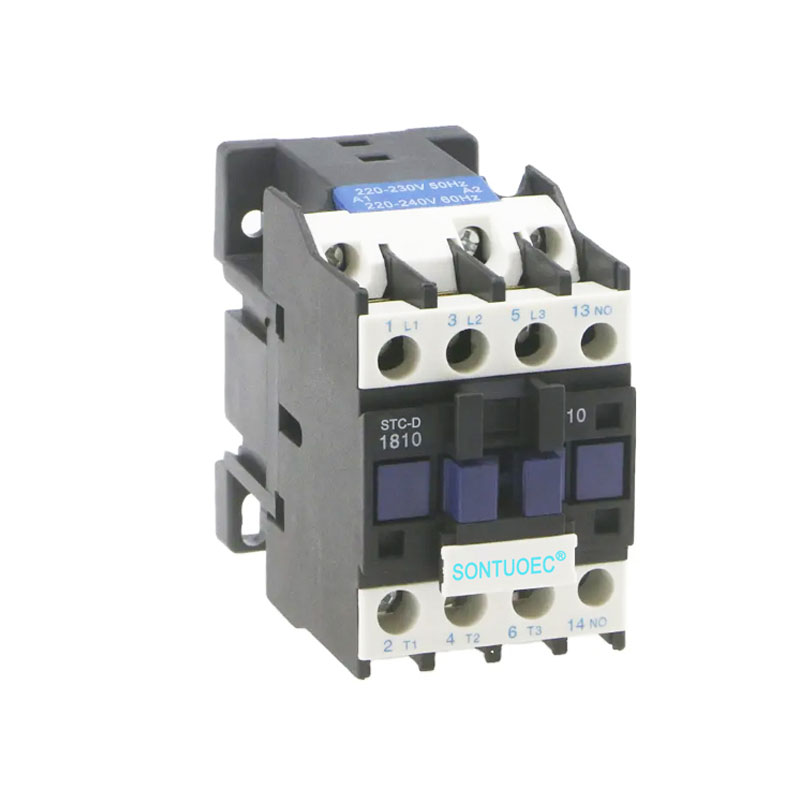

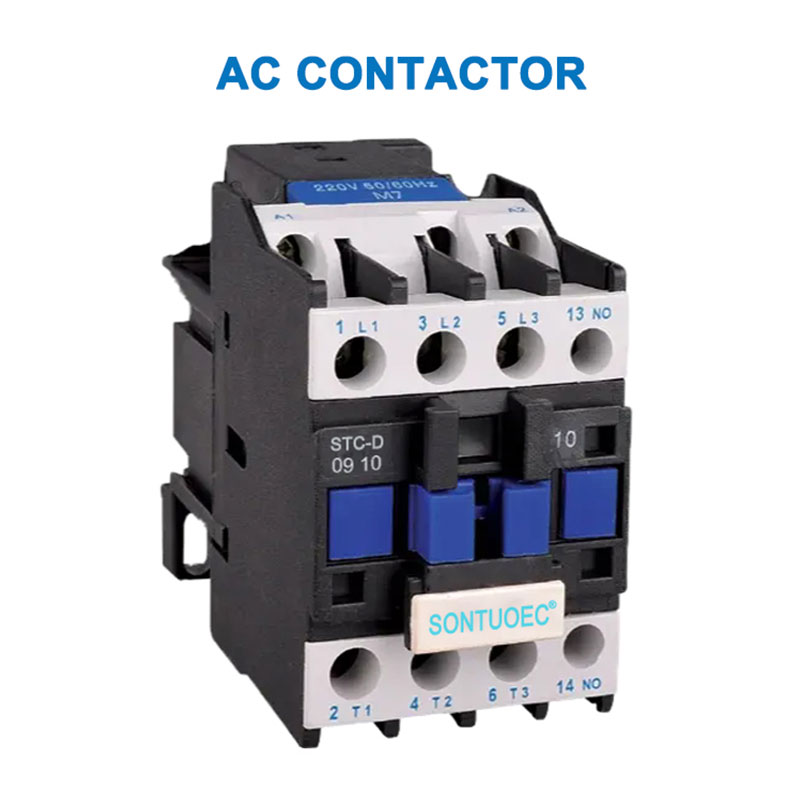

एसटीसी-डी एसी कॉन्टैक्टर एक विद्युत घटक है जिसका उपयोग दूर से नियंत्रण और अक्सर एसी सर्किट को चालू या बंद करने के लिए किया जाता है। इसका उपयोग मुख्य रूप से इलेक्ट्रिकल पावर सिस्टम में सर्किट खोलने और नियंत्रित करने के लिए किया जाता है और औद्योगिक स्वचालन में मोटर्स, प्रकाश और अन्य विद्युत भार के रिमोट कंट्रोल के लिए।
प्रकार |
STC-D09 |
एसटीसी-डी 12 |
STC-D18 |
STC-D25 |
एसटीसी-डी 32 |
एसटीसी-डी 40 |
STC-D50 |
एसटीसी-डी 65 |
एसटीसी-डी 80 |
एसटीसी-डी 95 |
|
रेटेड वर्किंग करंट (ए) |
AC3 |
9 |
12 |
18 |
25 |
32 |
40 |
50 |
65 |
80 |
95 |
AC4 |
3.5 |
5 |
7.7 |
8.5 |
12 |
18.5 |
24 |
28 |
37 |
44 |
|
3-चरण की मानक शक्ति रेटिंग मोटर्स 50/60 हर्ट्ज इनगेटरी एसी -3 |
220/230V |
2.2 |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
25 |
380/400V |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
37 |
45 |
|
415V |
4 |
5.5 |
9 |
11 |
15 |
22 |
25 |
37 |
45 |
45 |
|
500V |
5.5 |
7.5 |
10 |
15 |
18.5 |
22 |
30 |
37 |
55 |
55 |
|
660/690V |
5.5 |
7.5 |
10 |
15 |
18.5 |
30 |
33 |
37 |
45 |
55 |
|
रेटेड हीट करंट (ए) |
20 |
20 |
32 |
40 |
50 |
60 |
80 |
80 |
125 |
125 |
|
विद्युत जीवन |
AC3 (x104) |
100 |
100 |
100 |
100 |
80 |
80 |
60 |
60 |
60 |
60 |
AC4 (x104) |
20 |
20 |
20 |
20 |
20 |
15 |
15 |
15 |
10 |
10 |
|
यांत्रिक जीवन (x104) |
1000 |
1000 |
1000 |
1000 |
800 |
800 |
800 |
800 |
600 |
600 |
|
संपर्कों की संख्या |
3P+नहीं |
3P+NC+नहीं |
|||||||||
3 पी+नेकां |
संरचना और कार्य सिद्धांत
संरचना: एसटीसी-डी एसी कॉन्टैक्टर में मुख्य रूप से इलेक्ट्रोमैग्नेटिक सिस्टम (आयरन कोर, कॉइल और शॉर्ट-सर्किट रिंग, आदि सहित), संपर्क सिस्टम (मुख्य संपर्क और सहायक संपर्क सहित) और आर्क बुझाने वाले डिवाइस शामिल हैं।
कार्य सिद्धांत: जब एसटीसी-डी एसी कॉन्टैक्टर का कॉइल सक्रिय होता है, तो आयरन कोर एक चुंबकीय क्षेत्र उत्पन्न करता है, जो आर्मेचर को आकर्षित करता है और संपर्कों को कार्य करने के लिए प्रेरित करता है, ताकि मुख्य संपर्क और सहायक संपर्क बंद या डिस्कनेक्ट हो जाएं, इस प्रकार सर्किट के ऑन-ऑफ को नियंत्रित करें। आर्क बुझाने वाले डिवाइस का उपयोग चाप को बुझाने के लिए किया जाता है जब संपर्कों को नुकसान से बचाने के लिए संपर्क काट दिया जाता है।
1.types:

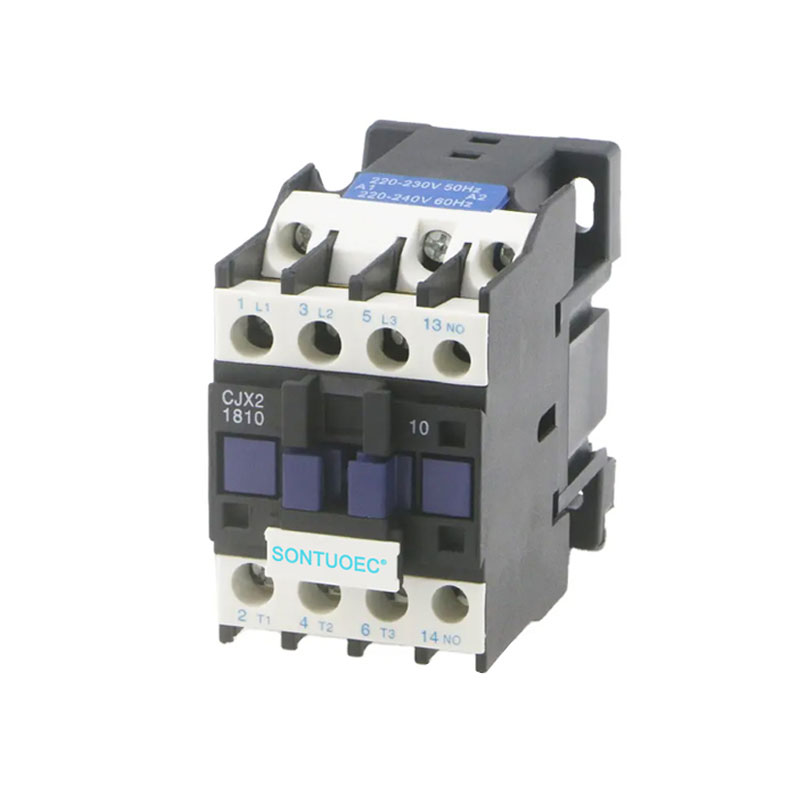

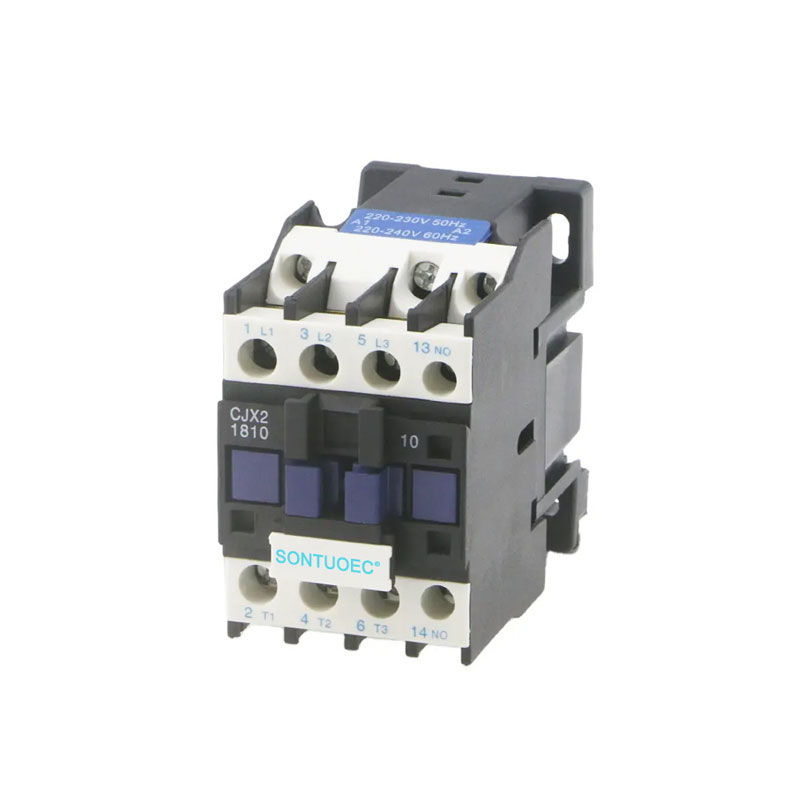

एसटीसी-डी एसी संपर्ककर्ताओं को उनके उपयोग और प्रदर्शन के अनुसार विभिन्न प्रकार के प्रकारों में वर्गीकृत किया जा सकता है, जैसे कि औद्योगिक संपर्ककर्ता, भवन और घरेलू संपर्ककर्ता। सामान्य मॉडल में CJ श्रृंखला (जैसे CJX2 श्रृंखला, CJ20 श्रृंखला, CJT1 श्रृंखला) के साथ -साथ एबीबी, सीमेंस, श्नाइडर और अन्य ब्रांडों के श्रृंखला उत्पाद शामिल हैं।
2.features:
विश्वसनीय काम: एसटीसी-डी एसी संपर्ककर्ताओं में उच्च कार्य विश्वसनीयता और स्थिरता है, और बड़ी धाराओं और वोल्टेज का सामना कर सकते हैं।
स्थिर प्रदर्शन: इसकी संपर्क प्रणाली उच्च गुणवत्ता वाली सामग्री से बना है जिसमें अच्छी विद्युत चालकता और उच्च तापमान वाले घर्षण प्रतिरोध के साथ है।
सुविधाजनक रखरखाव: एसटीसी-डी एसी संपर्ककर्ताओं में एक कॉम्पैक्ट संरचना होती है और इसे स्थापित करने और बनाए रखने में आसान होता है।
एसटीसी-डी एसी संपर्ककर्ताओं के पास पावर सिस्टम, औद्योगिक स्वचालन, भवन और घरेलू इलेक्ट्रिक्स में अनुप्रयोगों की एक विस्तृत श्रृंखला है। उदाहरण के लिए, पावर सिस्टम में, इसका उपयोग मोटर के स्टार्ट-स्टॉप और दिशा उलट को नियंत्रित करने के लिए किया जा सकता है; औद्योगिक स्वचालन में, इसका उपयोग उत्पादन लाइन पर विभिन्न विद्युत उपकरणों के प्रारंभ-स्टॉप को नियंत्रित करने के लिए किया जा सकता है; भवन और घरेलू इलेक्ट्रिक्स में, इसका उपयोग उपकरणों के चालू/बंद को नियंत्रित करने के लिए किया जा सकता है, जैसे कि प्रकाश और एयर-कंडीशनिंग।
