एसी चुंबकीय संपर्ककर्ता

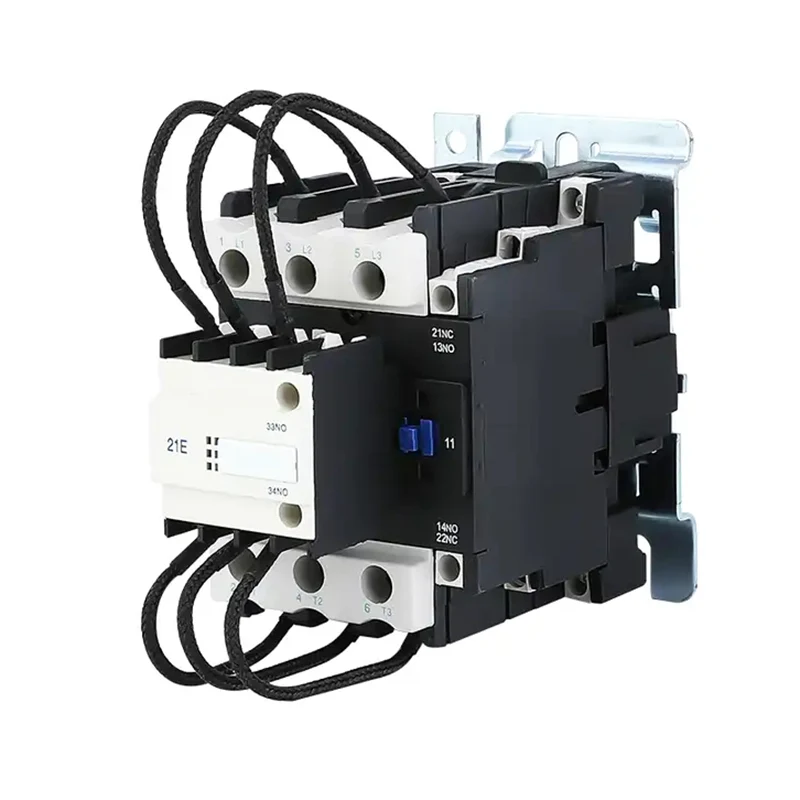

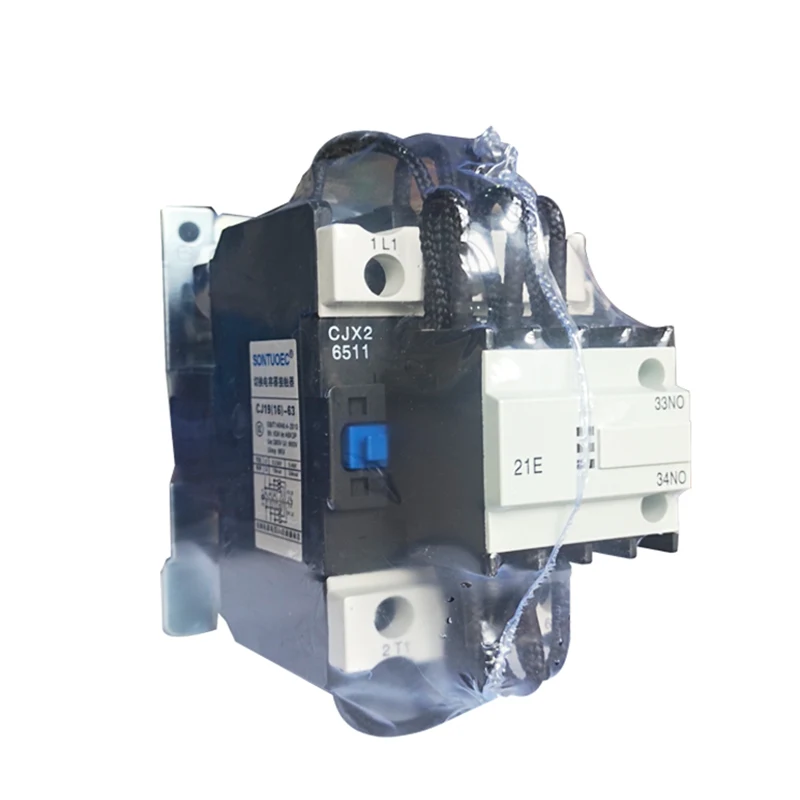

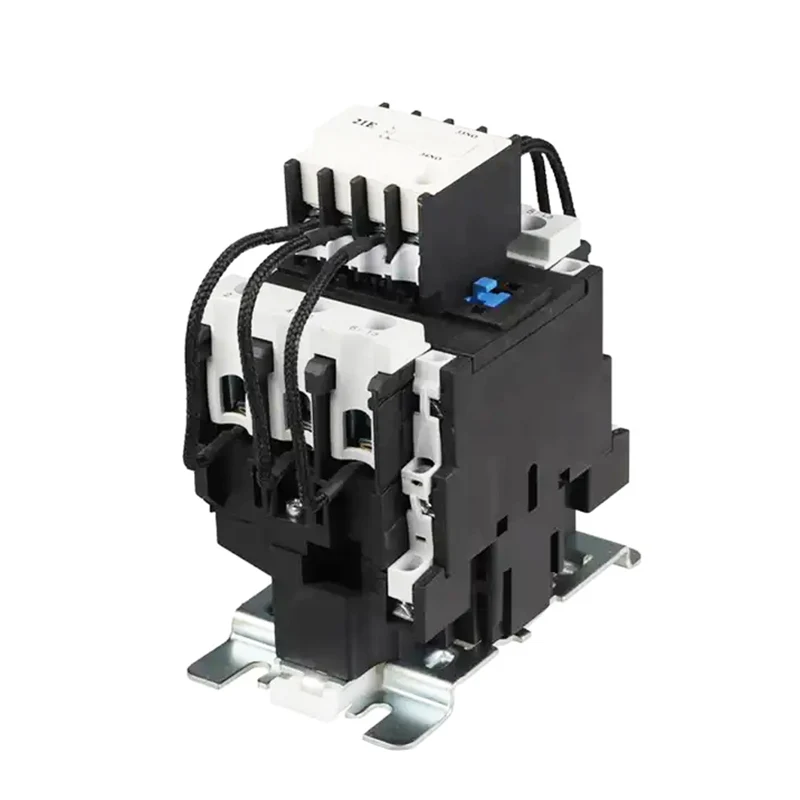

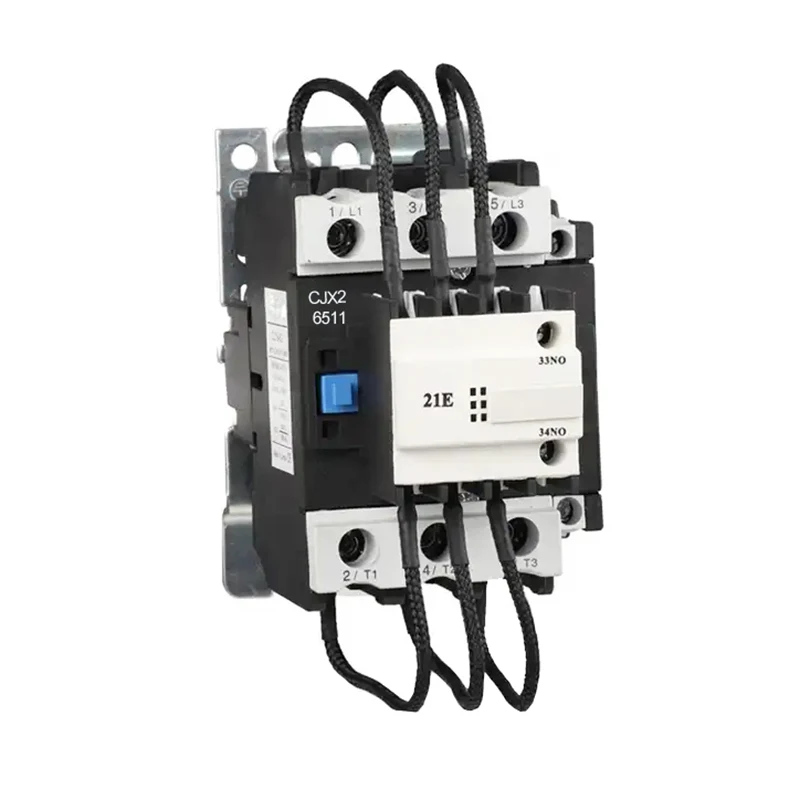

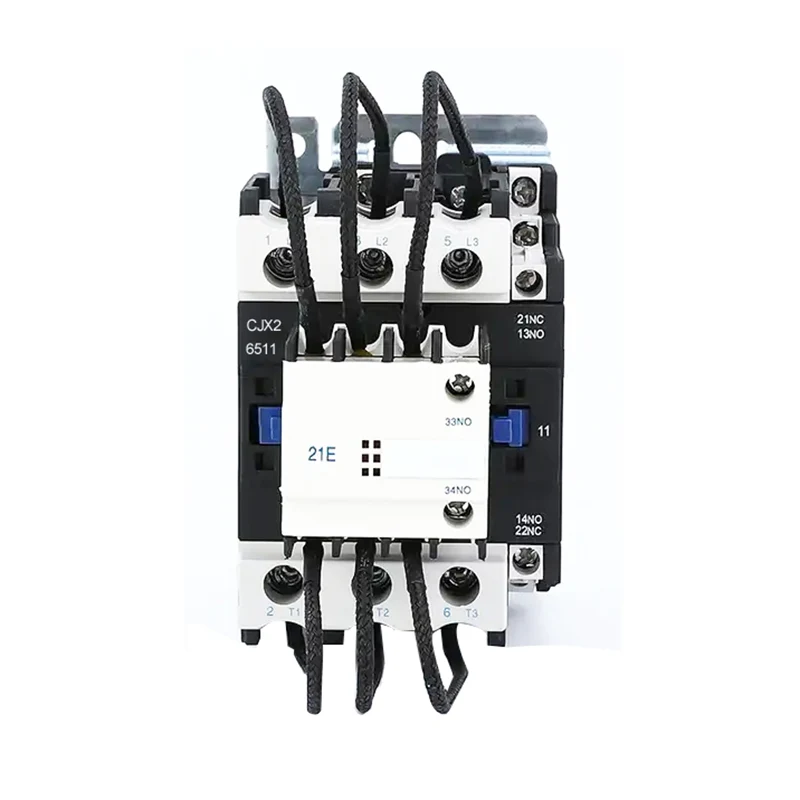

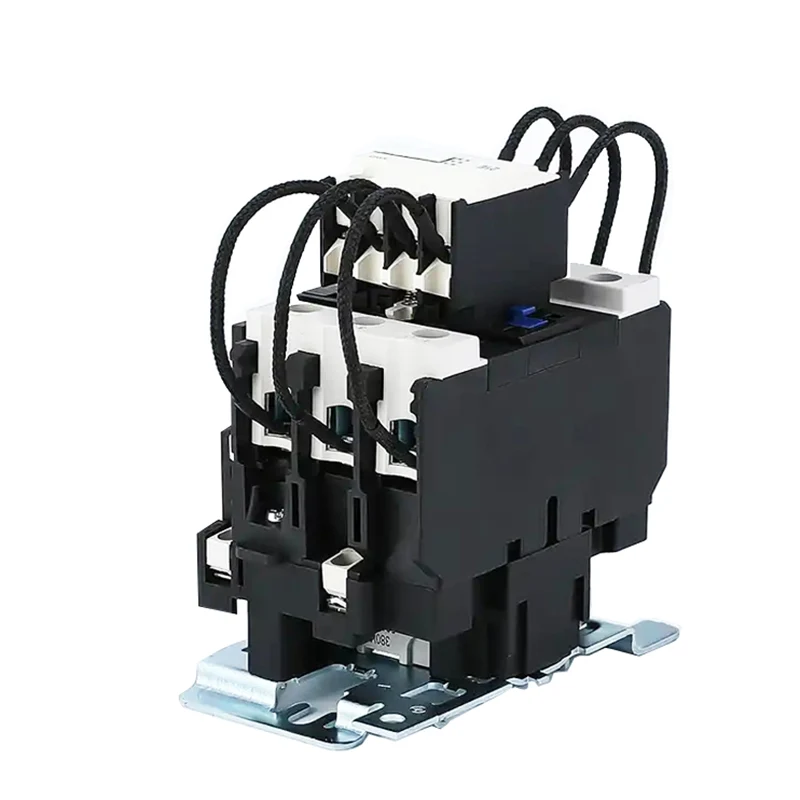

SCJ19 स्विचिंग कैपेसिटर टाइप कॉन्टैक्टर का उपयोग एलवी रिएक्टिव पावर सर्किट में LV कैपेसिटर कंट्रोल डिवाइस के संचालन या स्विच करने के लिए 380V तक, AC 50Hz या 60Hz के पावर नेटवर्क में किया जाता है। एंटीसर्ज डिवाइस के साथ, यह बंद होने के प्रभाव को कम कर सकता है और टूटने से अधिक भार को रोक सकता है।

संचालन सिद्धांत

एसी चुंबकीय संपर्ककर्ता का परिचालन सिद्धांत विद्युत चुम्बकीय प्रेरण और चुंबकीय बल पर आधारित है। जब कॉइल ऊर्जावान होता है, तो उत्पन्न चुंबकीय क्षेत्र लोहे को कोर को आकर्षित करता है और संपर्कों को बंद कर देता है, इस प्रकार सर्किट को खोलता है। जब कॉइल डी-एनर्जेटेड होता है, तो चुंबकीय क्षेत्र गायब हो जाता है, लोहे की कोर वसंत की कार्रवाई के तहत रीसेट करता है, संपर्क टूट जाता है और सर्किट डिस्कनेक्ट हो जाता है। इस तरह, एसी चुंबकीय संपर्ककर्ता एसी सर्किट के नियंत्रण को महसूस करता है।

संरचना और रचना

एसी चुंबकीय संपर्क मुख्य रूप से निम्नलिखित भागों से बना है:

इलेक्ट्रोमैग्नेटिक सिस्टम: इसमें कॉइल, कोर और आर्मेचर जैसे घटक शामिल हैं, जो चुंबकीय क्षेत्र और चुंबकीय कार्रवाई उत्पन्न करने के लिए प्रमुख भाग हैं।

संपर्क प्रणाली: मुख्य संपर्क और सहायक संपर्क शामिल है, जिसका उपयोग सर्किट को चालू और बंद करने के लिए किया जाता है। मुख्य संपर्कों का उपयोग आमतौर पर बड़ी धाराओं को ले जाने के लिए किया जाता है, जबकि विभिन्न नियंत्रण कार्यों को महसूस करने के लिए सहायक संपर्कों का उपयोग किया जाता है।

आर्क बुझाने वाला डिवाइस: संपर्क को डिस्कनेक्ट करने पर चाप को बुझाने के लिए उपयोग किया जाता है, जिससे आर्क को संपर्क को नुकसान पहुंचाने से रोकता है।

अन्य घटक: जैसे कि स्प्रिंग्स, कोष्ठक, आवास, आदि का उपयोग संपर्ककर्ता के सामान्य संचालन को सुनिश्चित करने के लिए घटकों को ठीक करने और समर्थन करने के लिए किया जाता है।

संरचना सुविधाएँ

1. संपर्ककर्ता वर्तमान सीमित प्रतिरोध के साथ इकट्ठे हुए, अनुमेय मूल्य के भीतर स्विचिंग-ऑन वृद्धि को सीमित करने में सक्षम है।

2. संपर्ककर्ता सीधे दोहरे-ब्रेक संरचना का अभिनय करता है, अभिनय तंत्र फुर्तीला है, हाथ से जांच करना आसान है, संपर्कों को बदलने के लिए कॉम्पैक्ट स्ट्रक्चरसोनवेनिएंट।

3. कवर, सुरक्षित और विश्वसनीय द्वारा संरक्षित टर्मिनल ब्लॉक।

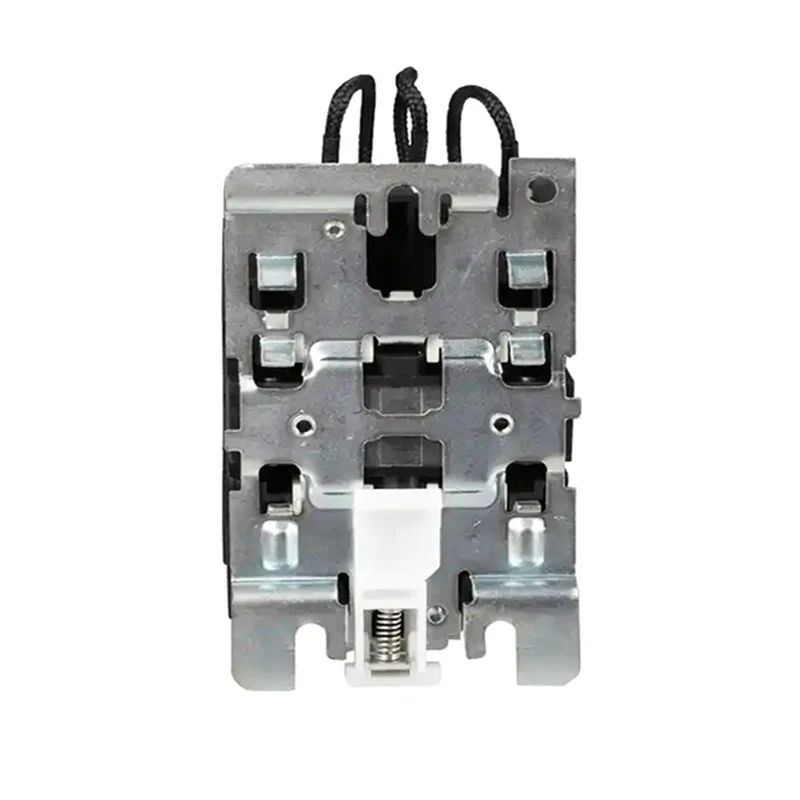

4. यह शिकंजा द्वारा, या 35/75 मिमी मानक रेल पर लगाया जा सकता है।

काम और स्थापना की स्थिति

(1) परिवेश का तापमान: -5 ℃- +40 ℃, औसत तापमान 24 घंटे में +35 ℃ से ऊपर नहीं होना चाहिए।

(2) वायुमंडलीय स्थिति: 50% के तहत वायुमंडल परिवेश आर्द्रता जब +40 ℃। परिवेश की आर्द्रता कम तापमान में अधिक हो सकती है। अधिकतम सापेक्ष सापेक्ष आर्द्रता के साथ औसत के लिए औसत महीने के औसत सबसे कम तापमान + 25 ℃ में 90%है, और तापमान में परिवर्तन पर विचार करना और इसलिए होता है क्योंकि जेल की सतह पर उत्पाद।

(3) स्थापना के दौरान 2000 मीटर से अधिक की ऊंचाई।

(४) प्रदूषण वर्ग: ३ वर्ग

(५) इंस्टॉलेशन क्लास: III

(6) स्थापना की स्थिति: बढ़ते सतह और ऊर्ध्वाधर विमान की ढलान, 5 ° से अधिक नहीं है, और कोई महत्वपूर्ण प्रभाव और कंपन नहीं है, जगह को हिलाकर।

मुख्य विशेषताएं

विश्वसनीय कार्य: एसी चुंबकीय संपर्ककर्ता उच्च गुणवत्ता वाली सामग्री और उन्नत विनिर्माण प्रक्रिया से बना है, जिसमें उच्च विश्वसनीयता और स्थिरता है।

लंबी सेवा जीवन: संपर्क प्रणाली पहनने-प्रतिरोधी सामग्री से बना है, जो सेवा जीवन को लम्बा करने के लिए बड़े करंट और वोल्टेज झटके का सामना कर सकता है।

बनाए रखने के लिए आसान: संरचना को यथोचित रूप से डिज़ाइन किया गया है, रखरखाव की लागत को कम करने के लिए, अलग -थलग करना और मरम्मत करना आसान है।

विभिन्न विनिर्देश: विभिन्न उपयोगकर्ताओं की जरूरतों को पूरा करने के लिए, एसी चुंबकीय संपर्ककर्ता के पास चुनने के लिए विभिन्न प्रकार के विनिर्देशों और मॉडल हैं, जिनमें विभिन्न वर्तमान स्तर, वोल्टेज स्तर और सहायक संपर्क कॉन्फ़िगरेशन शामिल हैं।
