प्लग इन टाइप करें आरसीबीओ 1पी+एन

प्लग इन टाइप आरसीबीओ 1पी+एन, यानी ओवरलोड प्रोटेक्शन के साथ प्लग इन टाइप रेजिडुअल करंट सर्किट ब्रेकर (ओवरलोड प्रोटेक्शन के साथ रेजिडुअल करंट सर्किट ब्रेकर), 1पी+एन इंगित करता है कि इसके ध्रुवों की संख्या एकध्रुवीय प्लस शून्य रेखा है। यह न केवल ओवरलोड और शॉर्ट-सर्किट सुरक्षा प्रदान करता है, बल्कि इसमें रिसाव संरक्षण का कार्य भी होता है, जो ग्राउंड लाइन में लीकेज करंट का पता लगा सकता है और काट सकता है, इस प्रकार प्रभावी रूप से विद्युत उपकरणों के सामान्य संचालन और व्यक्तिगत सुरक्षा की गारंटी देता है।

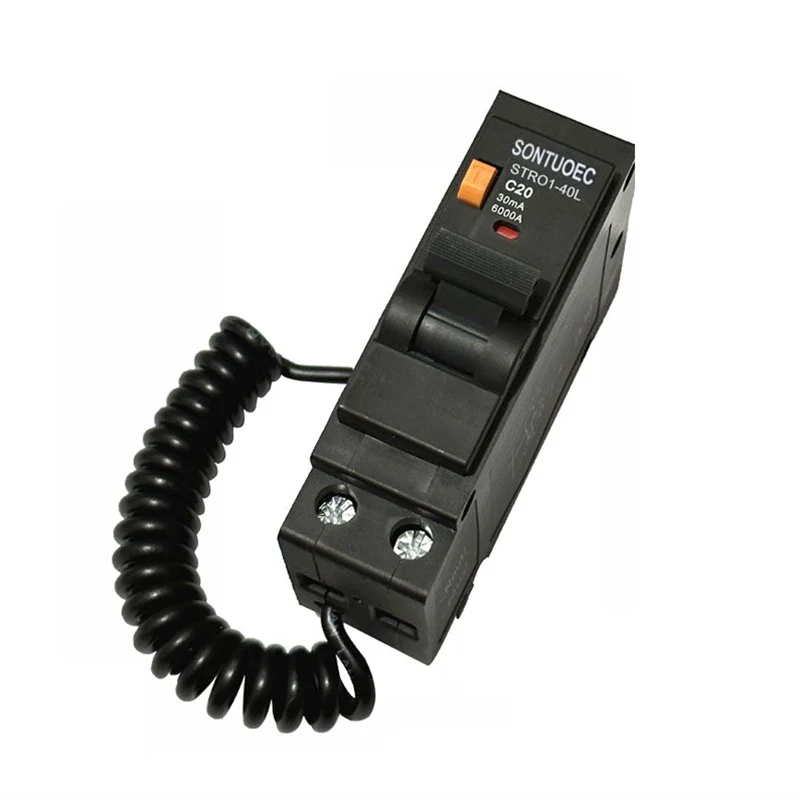

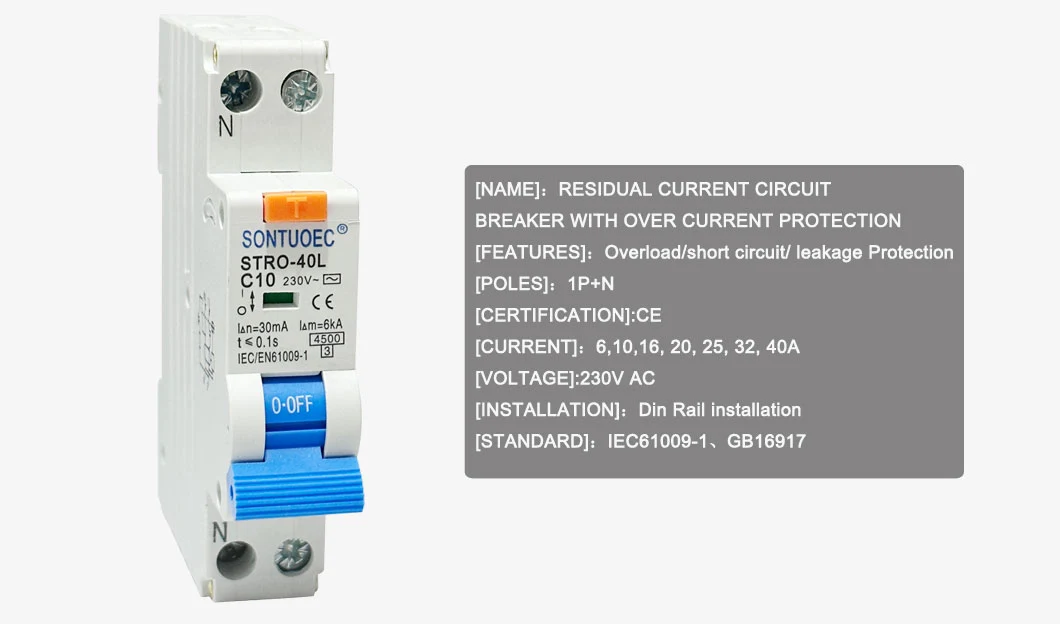

नमूना:STRO1-40L

जांच भेजें

उत्पाद वर्णन

नमूना	STRO1-40L
मानक:	आईईसी 61009-1
अवशिष्ट वर्तमान विशेषताएँ	ए/एसी
पोल नं	1पी+एन
रेटेड वर्तमान(ए)	6ए,10ए,16ए,25ए,32ए, 40ए
रेटेड वोल्टेज (वी)	110/220,120V
रेटेड अवशिष्ट ऑपरेटिंग वर्तमान	10मा, 30मा, 100मा, 300मा, 500मा
रेटेड सशर्त अवशिष्ट शॉर्ट सर्किट वर्तमान	6KA
इलेक्ट्रो-मैकेनिकल सहनशक्ति	4000 से अधिक चक्र

तकनीकी मापदंड

रेटेड वोल्टेज: आमतौर पर 230/240VAC, घरेलू और वाणिज्यिक बिजली के लिए उपयुक्त।

रेटेड करंट: विशिष्ट मॉडलों और विशिष्टताओं के अनुसार, रेटेड करंट भिन्न हो सकता है, लेकिन सामान्य रेटेड करंट रेंज में 6A, 10A, 16A, 20A, 25A, 32A, 40A इत्यादि शामिल हैं।

रेटेड अवशिष्ट धारा: न्यूनतम वर्तमान मान को संदर्भित करता है जिसे सर्किट ब्रेकर रिसाव के मामले में संचालित कर सकता है। सामान्य रेटेड अवशिष्ट वर्तमान मान 10mA, 30mA, 100mA, 300mA इत्यादि हैं। जब सर्किट में लीकेज करंट इस मान से अधिक हो जाता है, तो सर्किट ब्रेकर स्वचालित रूप से ट्रिप हो जाएगा।

आवृत्ति: आम तौर पर 50/60 हर्ट्ज, बिजली प्रणाली की मानक आवृत्ति से मेल खाती है।

शॉर्ट-सर्किट क्षमता: अधिकतम वर्तमान मान को संदर्भित करता है जिसे सर्किट ब्रेकर शॉर्ट-सर्किट स्थितियों के तहत झेल सकता है। विभिन्न मॉडलों और विशिष्टताओं में अलग-अलग शॉर्ट सर्किट क्षमता मान हो सकते हैं।

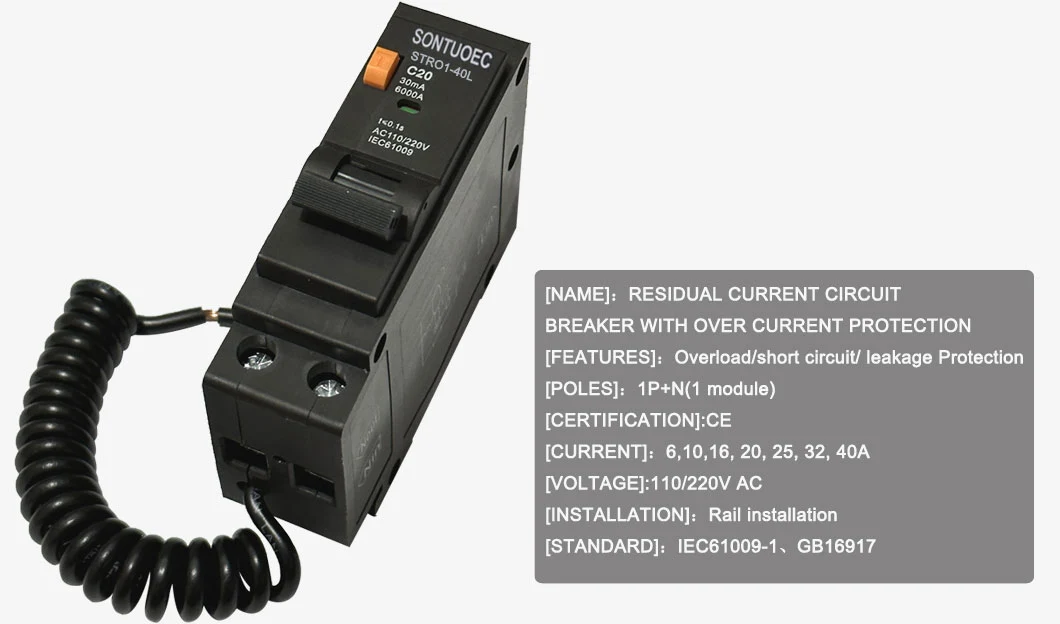

Plug in Type RCBO 1P+N

विशेषताएँ

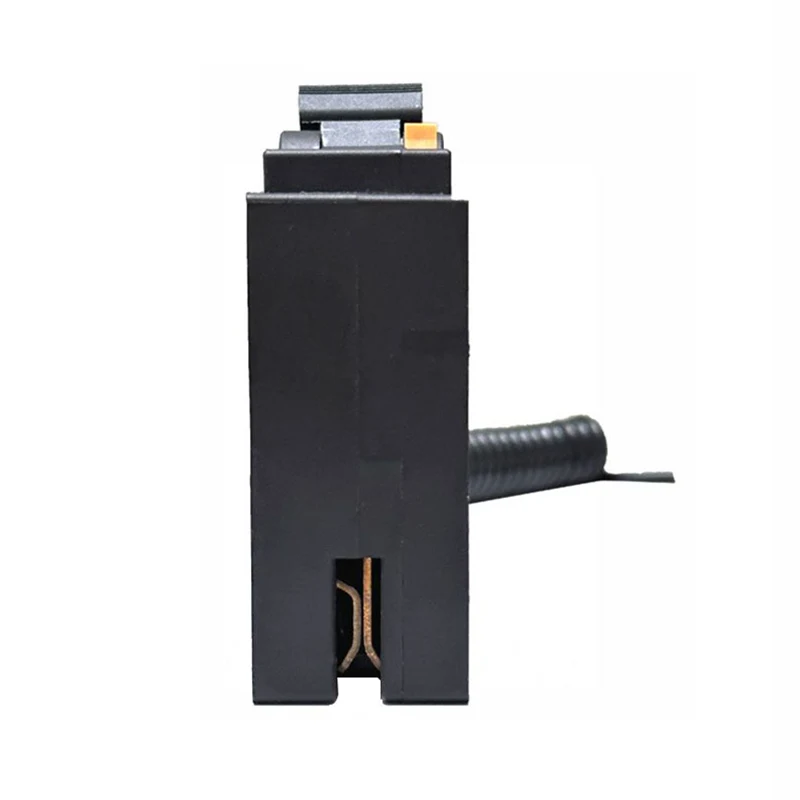

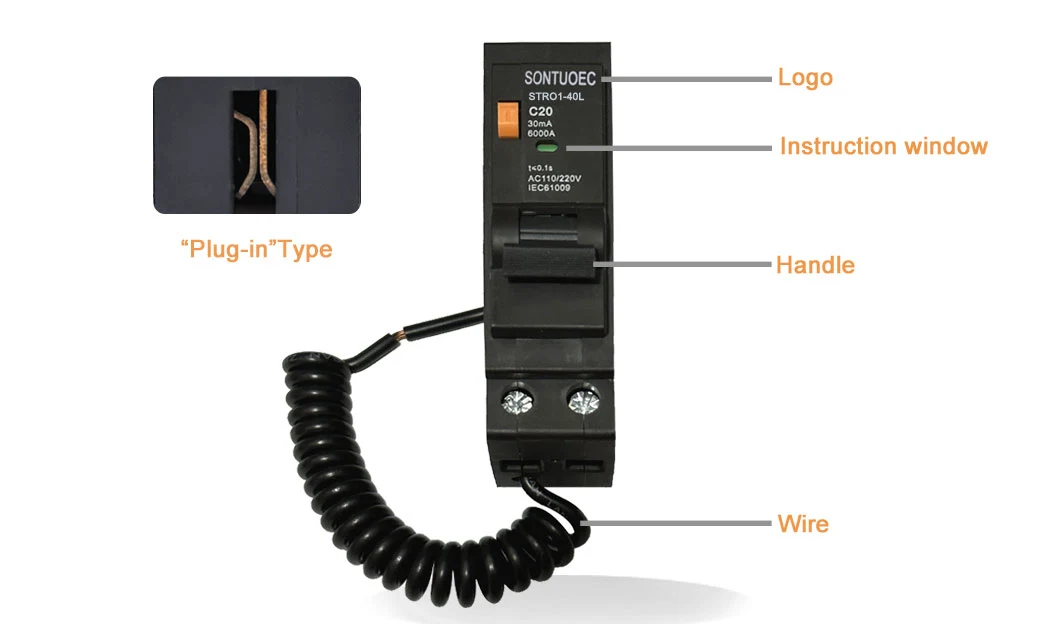

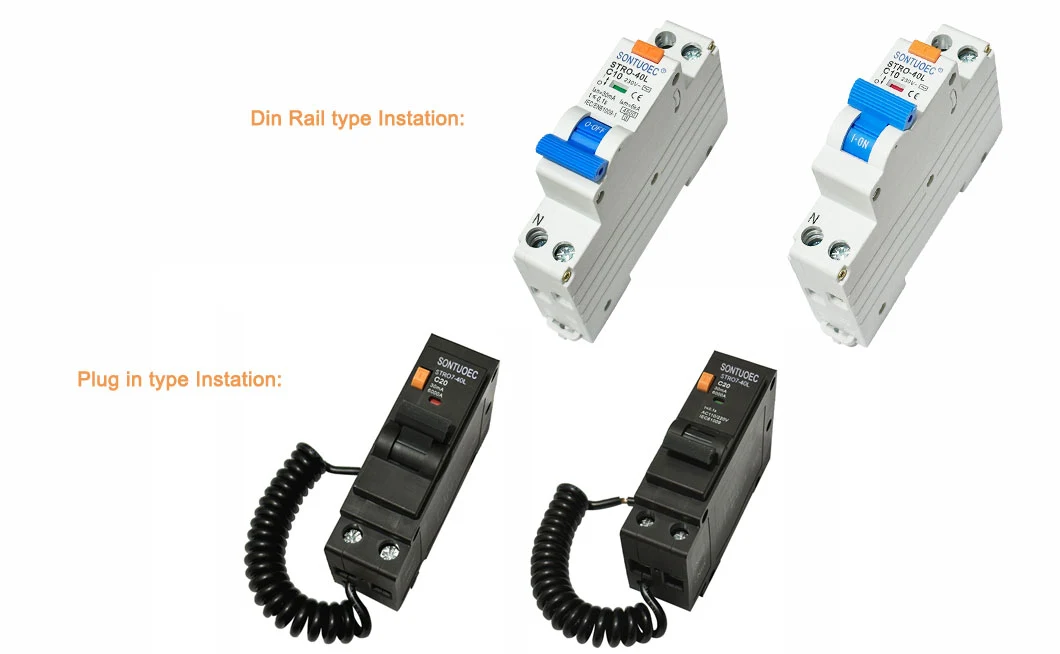

प्लग-इन डिज़ाइन: स्थापित करना और निकालना आसान, विद्युत उपकरणों की रखरखाव और लचीलेपन में सुधार।

व्यापक सुरक्षा: ओवरलोड, शॉर्ट सर्किट और रिसाव सुरक्षा को एकीकृत करके, यह सर्किट और उपकरणों की सुरक्षा की पूरी तरह से गारंटी दे सकता है।

सुरक्षित और विश्वसनीय: उच्च गुणवत्ता वाली सामग्री और उन्नत विनिर्माण प्रक्रिया का उपयोग सर्किट ब्रेकर की विश्वसनीयता और स्थायित्व सुनिश्चित करता है।

व्यापक रूप से लागू: घरेलू, वाणिज्यिक और औद्योगिक जैसे विद्युत वातावरण की एक विस्तृत श्रृंखला के लिए उपयुक्त।

स्थापना एवं सावधानियां

स्थापना स्थान: इसे संक्षारक गैस के बिना सूखे, हवादार वातावरण में स्थापित किया जाना चाहिए, और सुनिश्चित करें कि विद्युत उपकरण की बिजली आपूर्ति पर एक अलगाव या कट-ऑफ स्विच है।

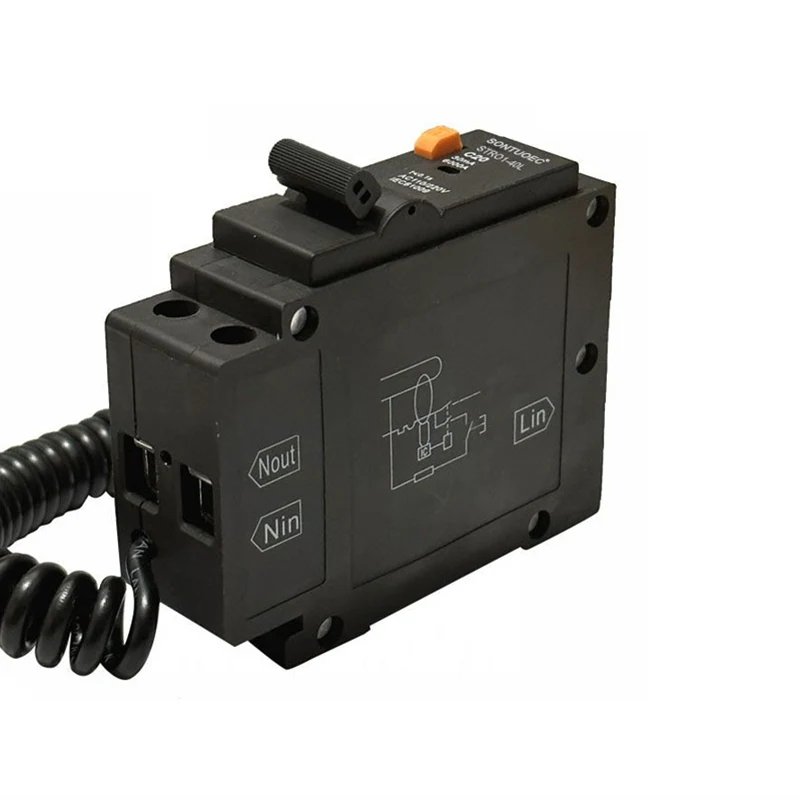

वायरिंग विधि: फायर वायर, जीरो वायर और ग्राउंड वायर का सही कनेक्शन सुनिश्चित करने के लिए सर्किट ब्रेकर के वायरिंग आरेख के अनुसार वायरिंग की जानी चाहिए।

नियमित निरीक्षण: इसकी सामान्य कामकाजी स्थिति सुनिश्चित करने के लिए सर्किट ब्रेकर का नियमित रूप से निरीक्षण और रखरखाव करें।

सावधानियां: उपयोग के दौरान, सर्किट और उपकरणों के सुरक्षित संचालन को सुनिश्चित करने के लिए ओवरलोडिंग, शॉर्ट-सर्किटिंग और रिसाव जैसी खराबी से बचने के लिए सावधानी बरतनी चाहिए।

अनुप्रयोग परिदृश्य

प्लग-इन आरसीबीओ 1पी+एन का उपयोग आमतौर पर उन सर्किटों में किया जाता है जिनके लिए व्यक्तिगत सुरक्षा की आवश्यकता होती है, जैसे प्रकाश व्यवस्था, कमजोर बिजली, विद्युत उपकरण और घरों और सार्वजनिक स्थानों में अन्य विद्युत सर्किट। इन स्थानों पर अक्सर पानी, नमी और अन्य स्थितियाँ होती हैं जो आसानी से रिसाव दुर्घटनाओं का कारण बन सकती हैं। इसलिए, प्लग-इन आरसीबीओ 1पी+एन का उपयोग विद्युत प्रणाली की सुरक्षा और विश्वसनीयता में प्रभावी ढंग से सुधार कर सकता है।
