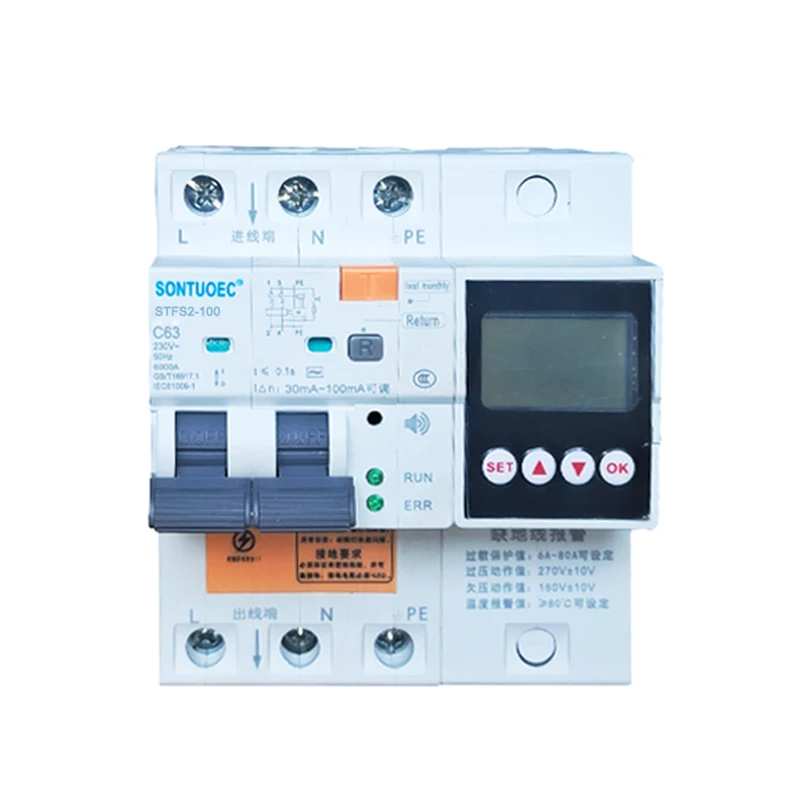

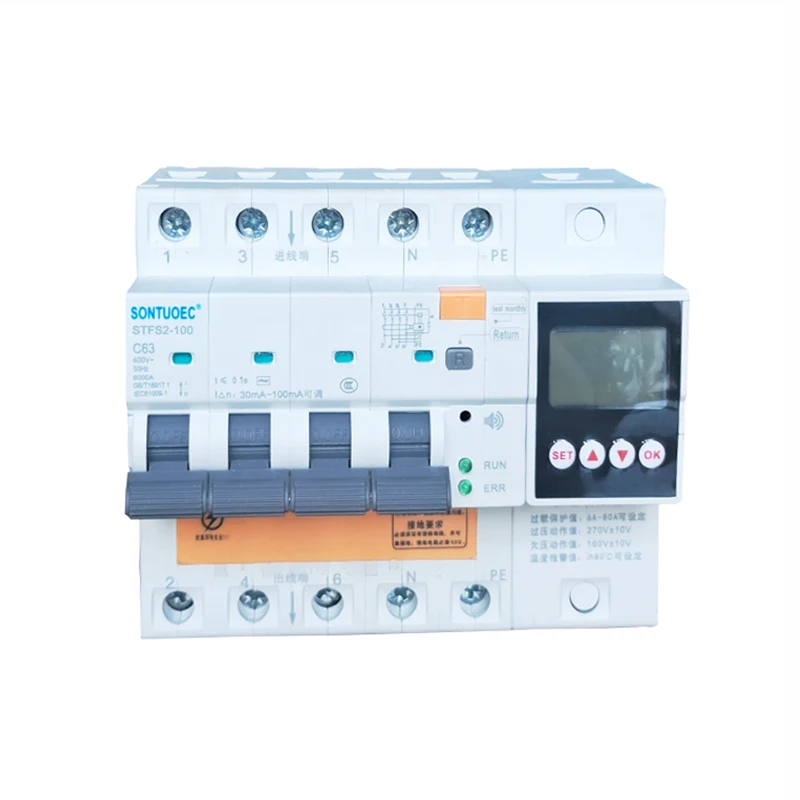

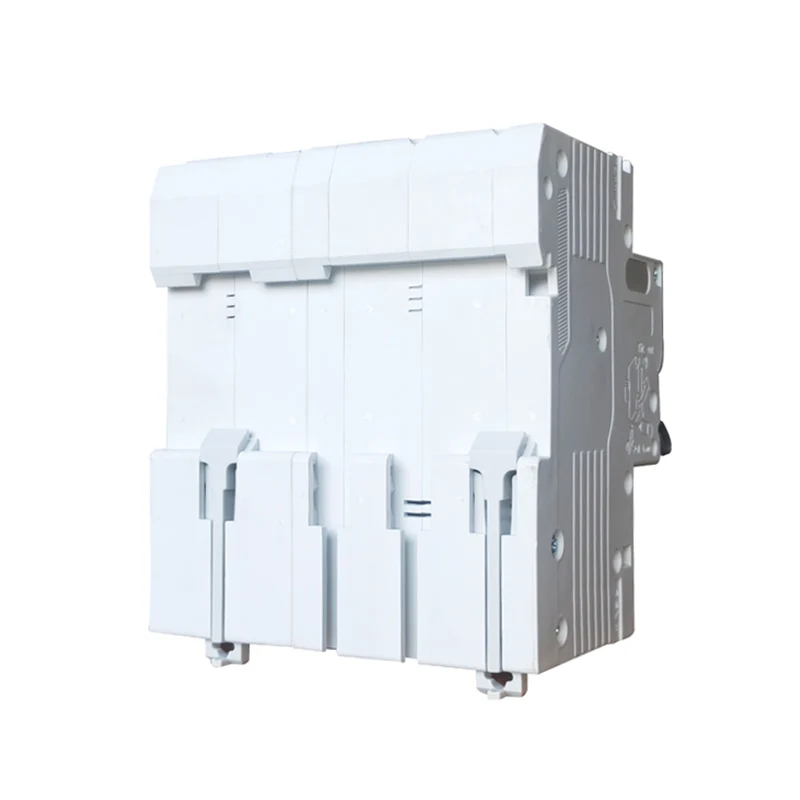

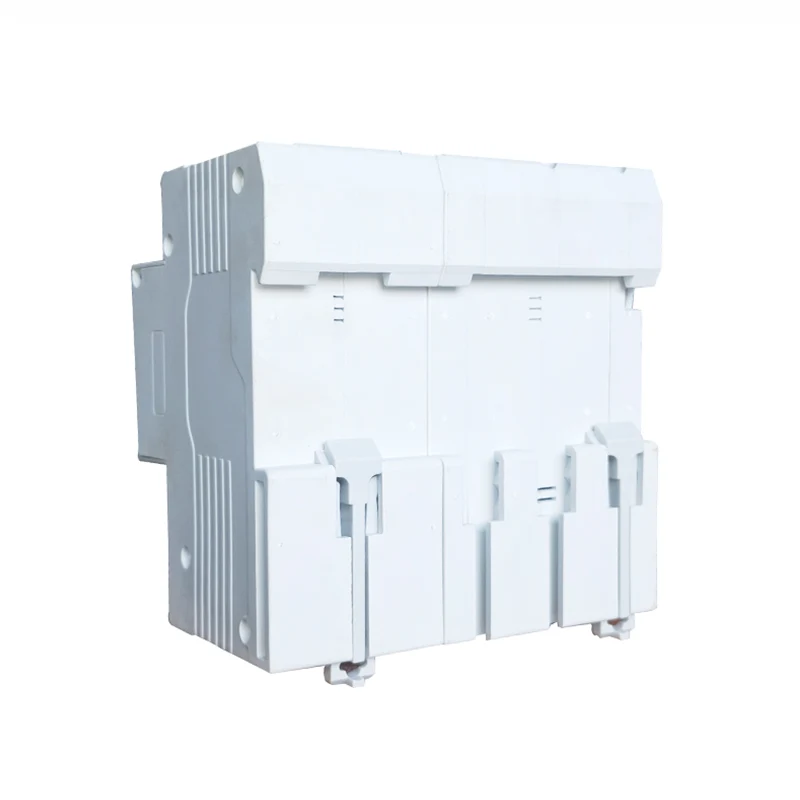

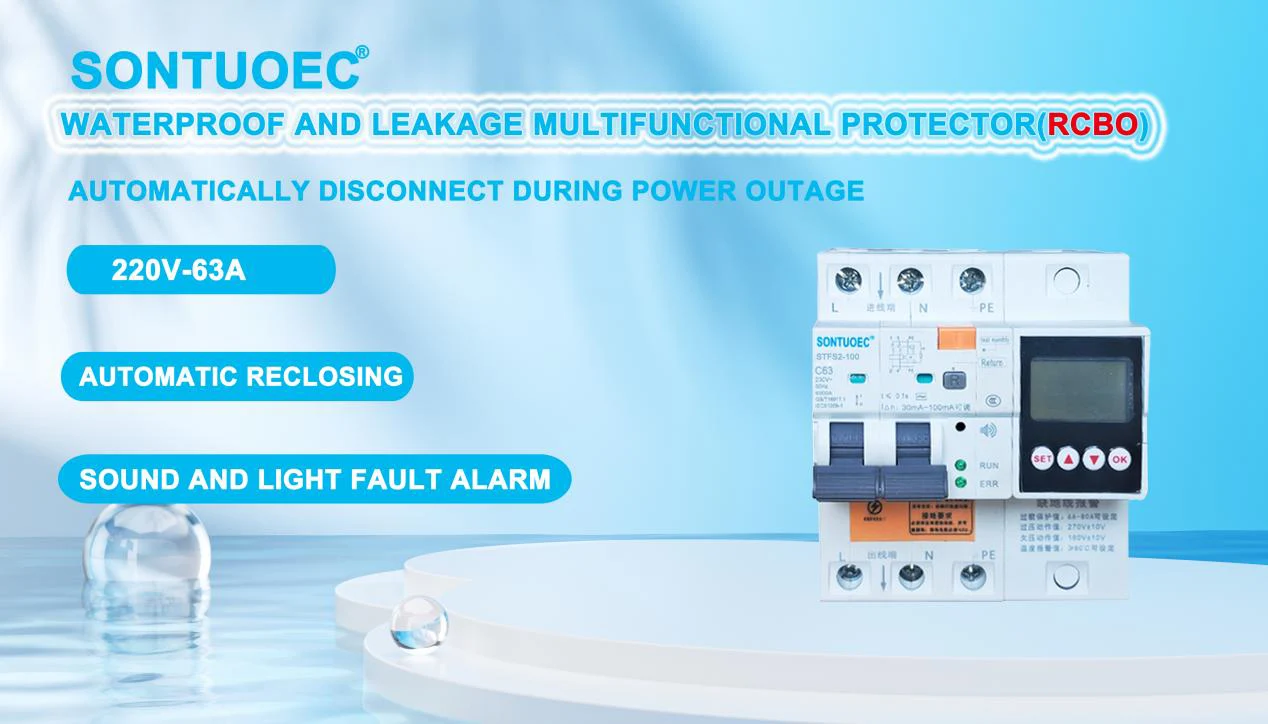

STSF2-100 100A 2P 4P मल्टीफंक्शनल RCBO AC 50/60Hz के लिए उपयुक्त है, जो 230V-400V के वोल्टेज के साथ एक सर्किट में रेटेड है और 100A का एक रेटेड करंट है, जब Aperson को इलेक्ट्रोक्यूटेड या पावर ग्रिड लीक किया जाता है। जब रिसाव, ओवरवॉल्टेज, और अंडरवोल्टेज सेट मूल्यों तक पहुंचते हैं, तो अवशिष्ट वर्तमान सर्किट ब्रेकर जल्दी से बहुत कम समय में संचालित हो सकता है जो जल्दी से बिजली की आपूर्ति को काट देता है। जब अवशिष्ट वर्तमान सर्किट ब्रेकर का निगरानी तापमान निर्धारित मूल्य तक पहुंच जाता है, तो निगरानी ग्राउंड वायर जुड़ा नहीं होता है। जब जुड़ा होता है, तो उत्पाद कर्मियों और विद्युत उपकरणों की सुरक्षा के लिए एक अलार्म ध्वनि का उत्सर्जन करता है, और बच सकता है पावर ग्रिड में ओवरवॉल्टेज के कारण होने वाले उपकरणों को नुकसान को रोकें। ओवरलोड, शॉर्ट सर्किट, रिसाव, ओवरवॉल्टेज अंडरवोल्टेज और ओवरटेम्परेचर प्रोटेक्शन फ़ंक्शंस का उपयोग सामान्य परिस्थितियों में विद्युत उपकरणों को चालू और बंद करने के लिए भी किया जा सकता है। प्रकाश सर्किट, विशेष रूप से औद्योगिक और वाणिज्यिक प्रकाश वितरण प्रणालियों के लिए उपयुक्त है। उत्पाद में अन्य समान उत्पादों की तुलना में एक छोटी मात्रा, कॉम्पैक्ट संरचना और बेहतर लागत-प्रभावशीलता है। इसकी एक सुंदर उपस्थिति है, उच्च ब्रेकिंग क्षमता इसे घरेलू बिजली वितरण के लिए एक अच्छा विकल्प बनाती है। यह उत्पाद GB/T 16917.1 और IEC 61009-1 मानकों का अनुपालन करता है और इसने CE प्रमाणन प्राप्त किया है।

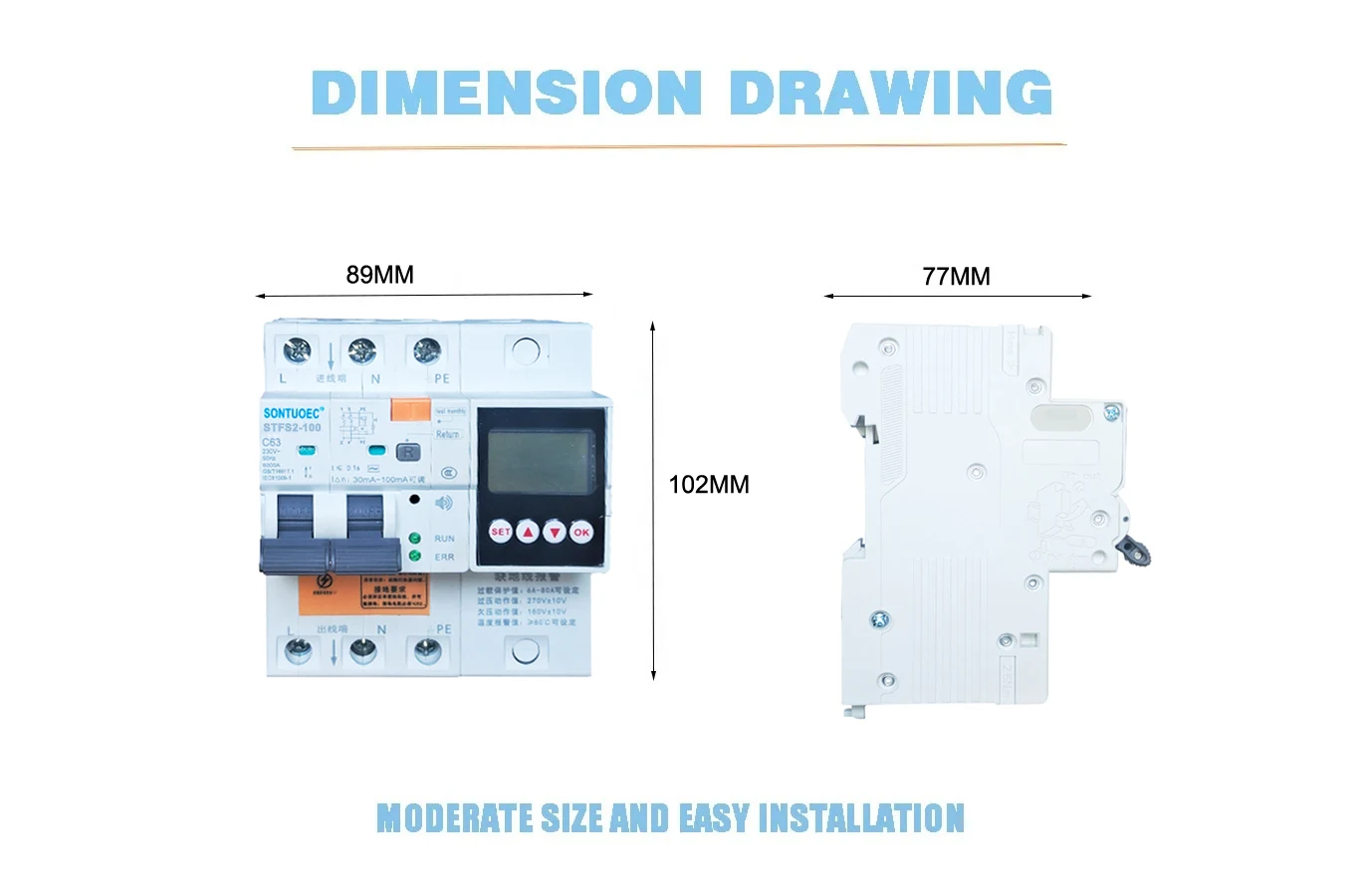

नमूना |
STFS2-100 इलेक्ट्रोइक प्रकार |
अवशिष्ट वर्तमान चरित्र |
एसी |
मानक | IEC/EN 61009-1 |
रेटेड संवेदनशीलता △ n | 0.03,0.1,0.3 |
पोल नहीं |
ध्रुव: 1P+N+PE; 3P+N+PE |
रेटेड करंट (ए) |
6 ए, 10 ए, 16 ए, 20 ए, 25 ए, 32 ए, 40 ए, 63 ए, 80 ए, 100 ए |
रेटेड वोल्टेज |
240/415V; 230/400V |
रेटेड अवशिष्ट परिचालन धारा |
10ma, 30mA, 100mA, 300mA, 500mA |
रेटेड सशर्त अवशिष्ट शॉर्ट सर्किट मौजूदा |
6ka |
इलेक्ट्रो-मचानिकल धीरज |
4000 से अधिक चक्र |
समारोह: |
रिसाव संरक्षण, अधिभार वर्तमान सुरक्षा, शॉर्ट सर्किट संरक्षण, वोल्टेज संरक्षण के तहत, वोल्टेज संरक्षण पर, रेटेड वर्तमान/ वोल्टेज समायोज्य, तापमान संरक्षण , वाटर इनक्रेस अलार्म और इतने पर।
|
चारों ओर हवा का तापमान :
1. परिवेशी हवा का तापमान -5 1C से कम नहीं होगा,+40 C से अधिक नहीं है, और दैनिक औसत मान शल्यनस+35 C से अधिक है।
2। ऊंचाई: स्थापना स्थल की ऊंचाई 2000 मीटर से अधिक नहीं होगी।
3. एटमॉस्फेरिक स्थितियां
हवा साफ है, और+40 'सी के अधिकतम तापमान पर, हवा की सापेक्ष आर्द्रता 50%से अधिक नहीं है। उच्च सापेक्ष आर्द्रता को कम तापमान पर अनुमति दी जाती है, जैसे कि+20 सी,
सापेक्ष आर्द्रता 90%से अधिक नहीं होनी चाहिए। तापमान में बदलाव के कारण सामयिक मध्यम संक्षेपण के कारण, उचित उपाय करने पर ध्यान दिया जाना चाहिए।
4। स्थापना श्रेणी स्थापना श्रेणियां ली और III हैं

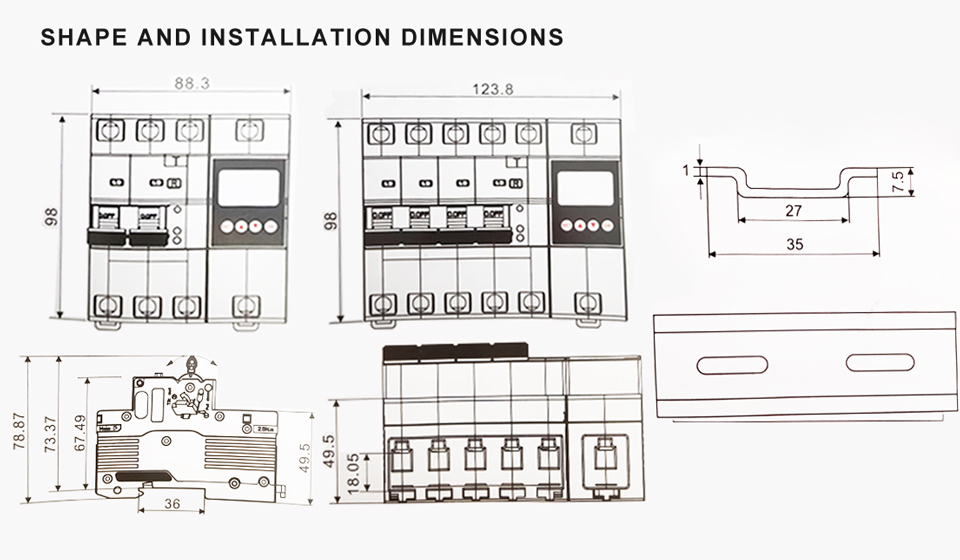

ध्रुवों की वर्तमान और संख्या
100A: यह इंगित करता है कि RCBO को 100 amps पर रेट किया गया है। वर्तमान रेटिंग वर्तमान का अधिकतम मूल्य है कि सर्किट ब्रेकर ओवरहीटिंग या क्षति के बिना लगातार ले जा सकता है।
2 पी, 4 पी: "पी" यहां ध्रुवों की संख्या के लिए खड़ा है, अर्थात, सर्किट चरणों की संख्या जिसमें सर्किट ब्रेकर को जोड़ा जा सकता है। 2P का अर्थ है कि सर्किट ब्रेकर को दो सर्किट चरणों (आमतौर पर आग और शून्य) से जोड़ा जा सकता है, जबकि 4P का मतलब है कि यह चार सर्किट चरणों (आमतौर पर तीन-चरण आग और शून्य) से जुड़ा हो सकता है।

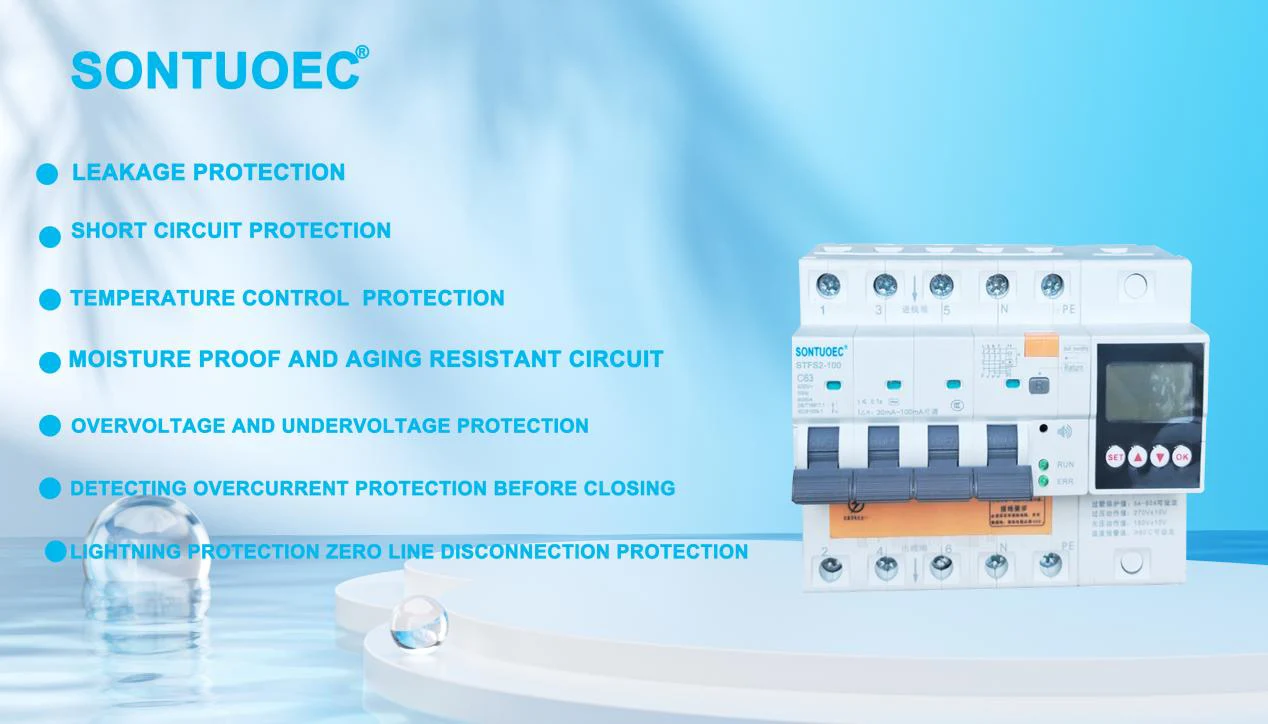

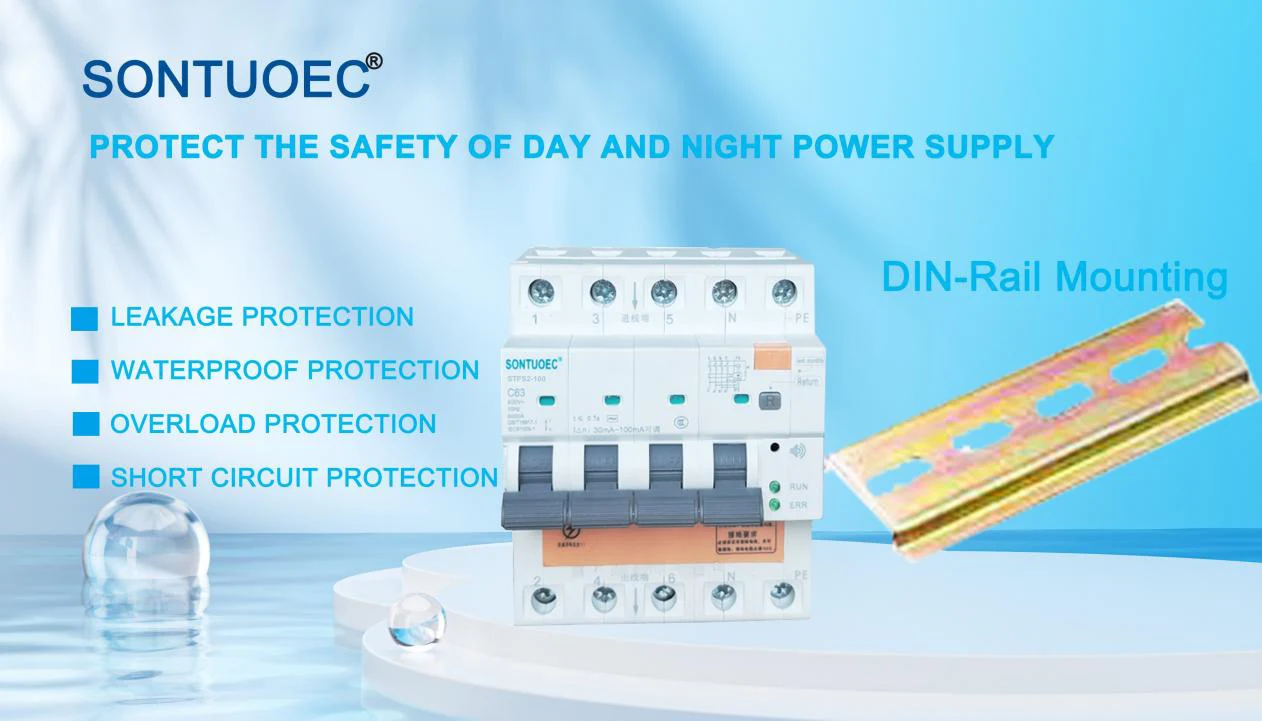

मल्टीफ़ंक्शनल इंगित करता है कि यह 100 ए 2 पी 4 पी मल्टीफंक्शनल आरसीबीओ विभिन्न प्रकार के सुरक्षा कार्यों से सुसज्जित है। बुनियादी अधिभार और शॉर्ट-सर्किट सुरक्षा के अलावा, यह रिसाव सुरक्षा, अंडरवोल्टेज सुरक्षा, ओवरवॉल्टेज सुरक्षा, और इसी तरह भी प्रदान कर सकता है। तापमान संरक्षण , वाटर इनग्रेस अलार्म , एडजस्टेबल करंट और वोल्टेज Ithesthese सुरक्षा आरसीबीओ को सर्किट और उपकरणों के लिए अधिक व्यापक सुरक्षा प्रदान करने की अनुमति देते हैं।

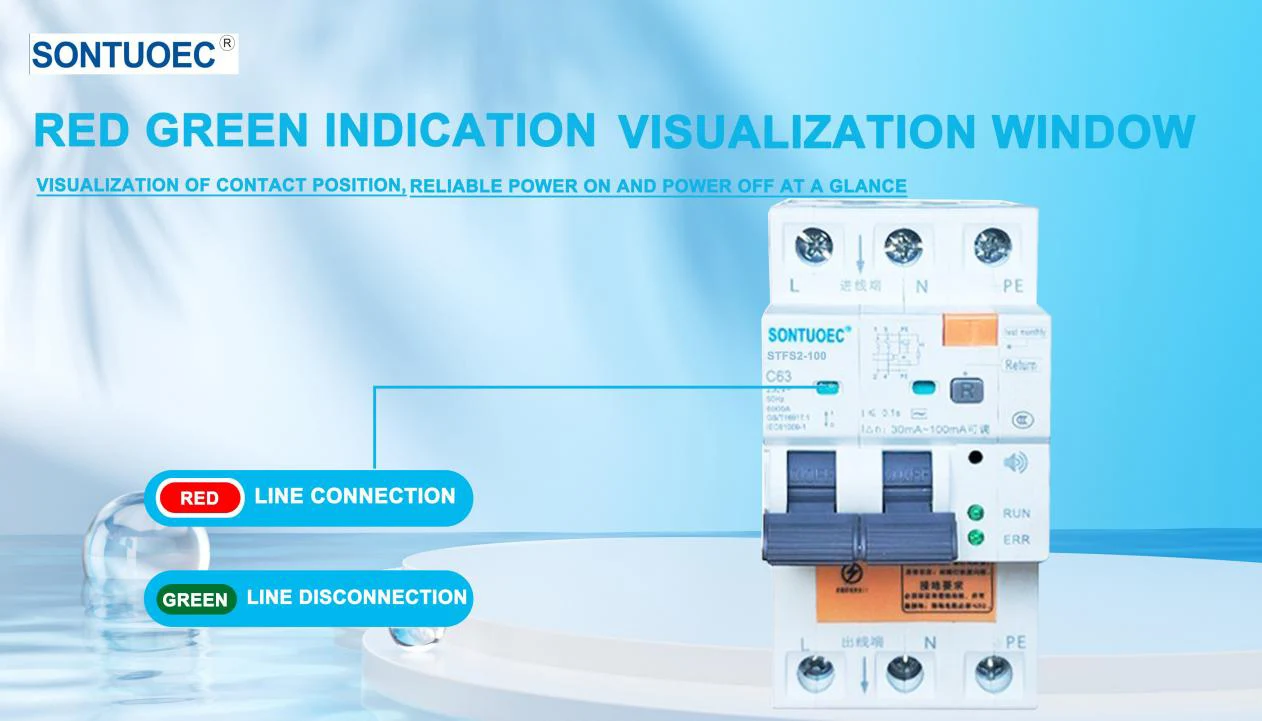

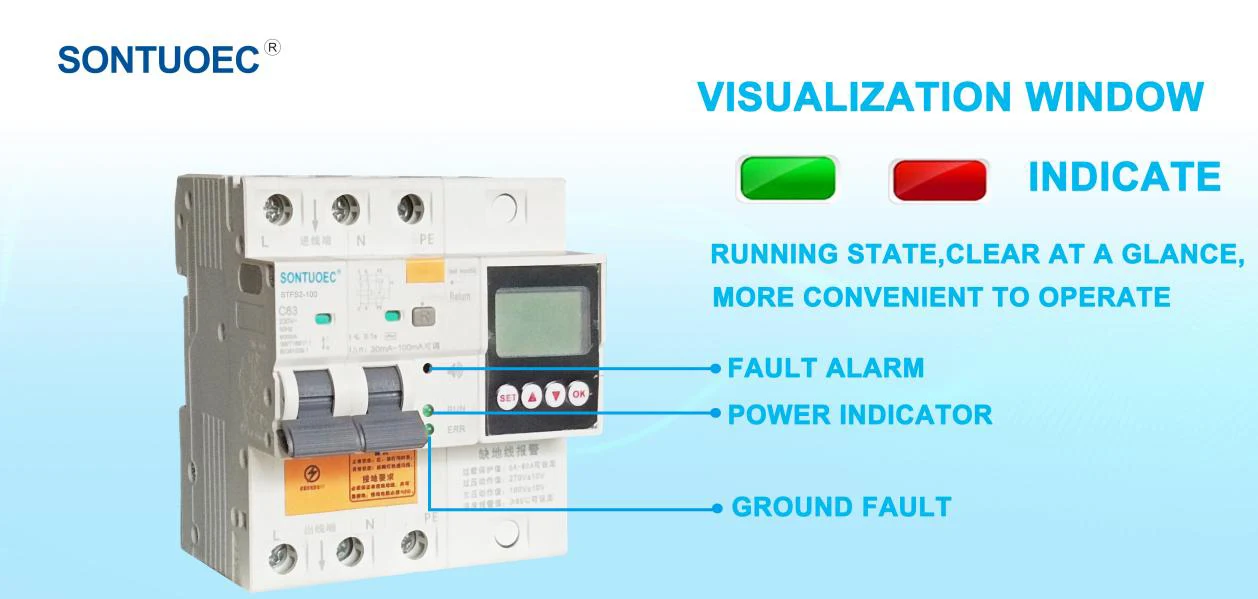

असामान्य स्थिति: प्रकाश बंद है

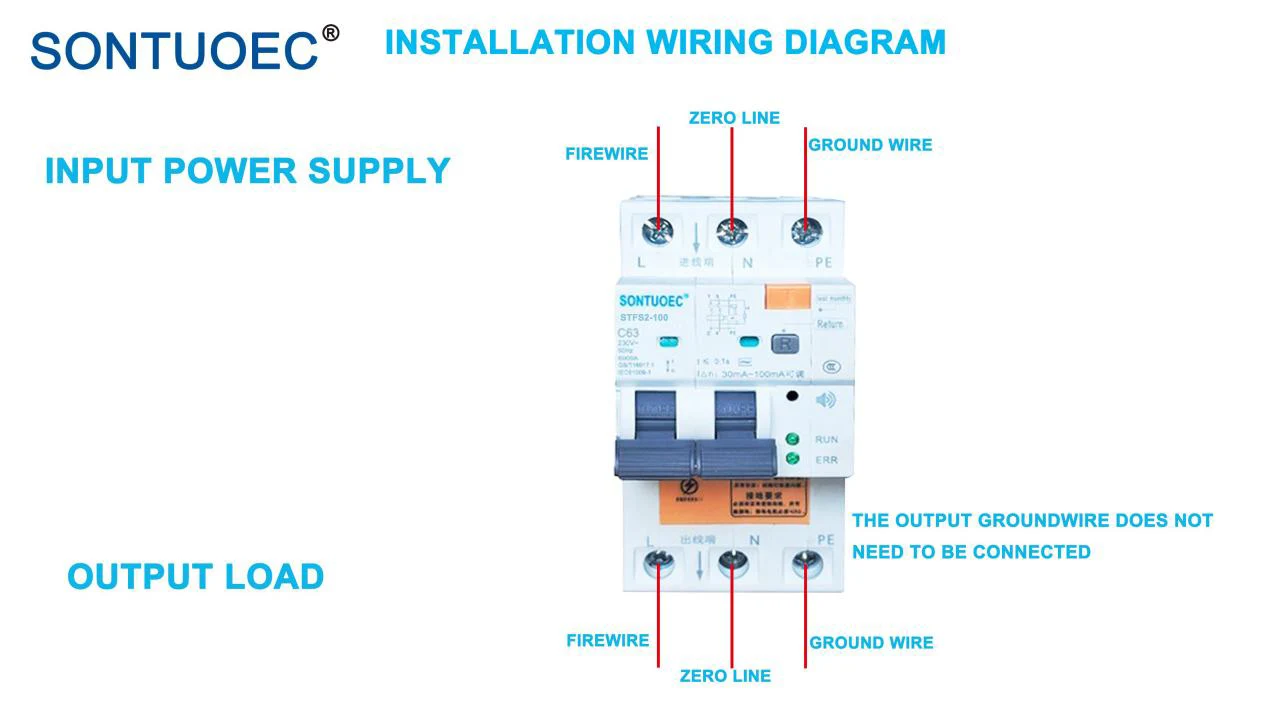

ग्राउंडिंग आवश्यकताएं:
यह सुनिश्चित करने के लिए आवश्यक है कि एक आने वाला ग्राउंड वायर और एक ग्राउंडिंग वायर है, और ग्राउंडिंग प्रतिरोध एस 5 क्यू होना चाहिए!
चूंकि RCBO के विभिन्न प्रकार के सुरक्षा कार्य हैं, इसलिए इसका उपयोग अक्सर सर्किट में किया जाता है, जिसमें व्यक्तिगत सुरक्षा की आवश्यकता होती है, जैसे कि प्रकाश व्यवस्था के लिए विद्युत सर्किट, कमजोर शक्ति और घरों और सार्वजनिक स्थानों में विद्युत उपकरण। इन स्थानों को अक्सर पानी और नमी की विशेषता होती है, जो आसानी से रिसाव दुर्घटनाओं का कारण बन सकती है। इसके अलावा, आरसीबीओ का उपयोग औद्योगिक विद्युत प्रणालियों में भी किया जा सकता है जहां मानव सुरक्षा एक शर्त है, जैसे कि परिधीय प्रकाश नियंत्रण सर्किट, रडार सिस्टम और भूवैज्ञानिक अन्वेषण उपकरण।
