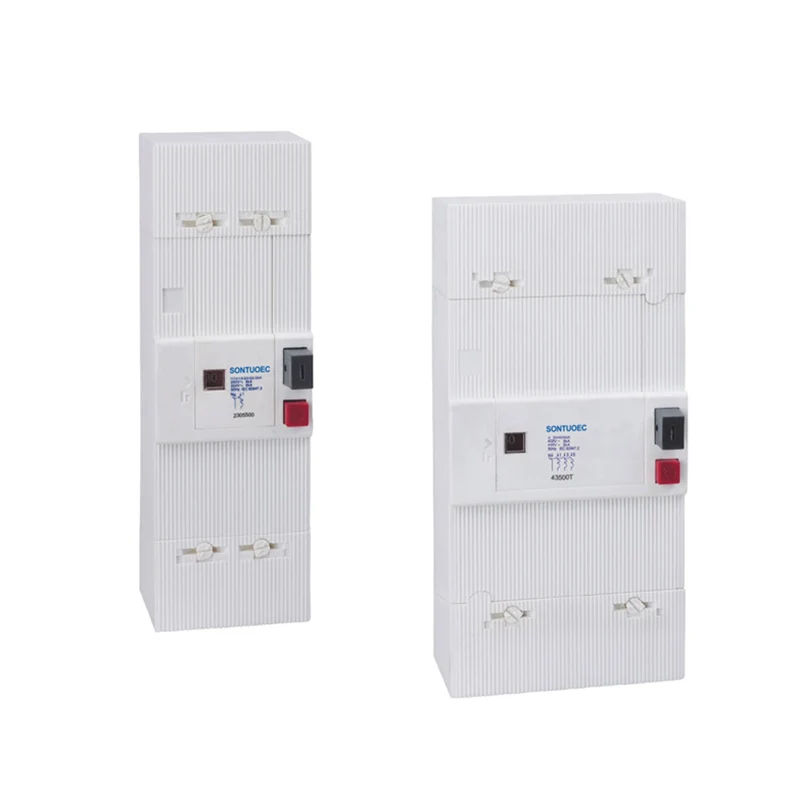

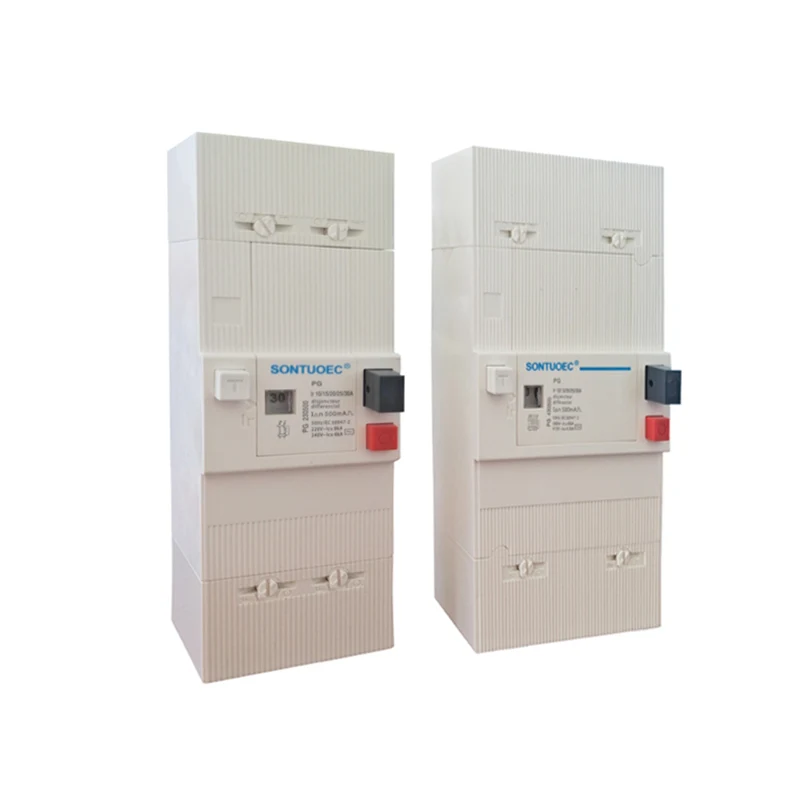

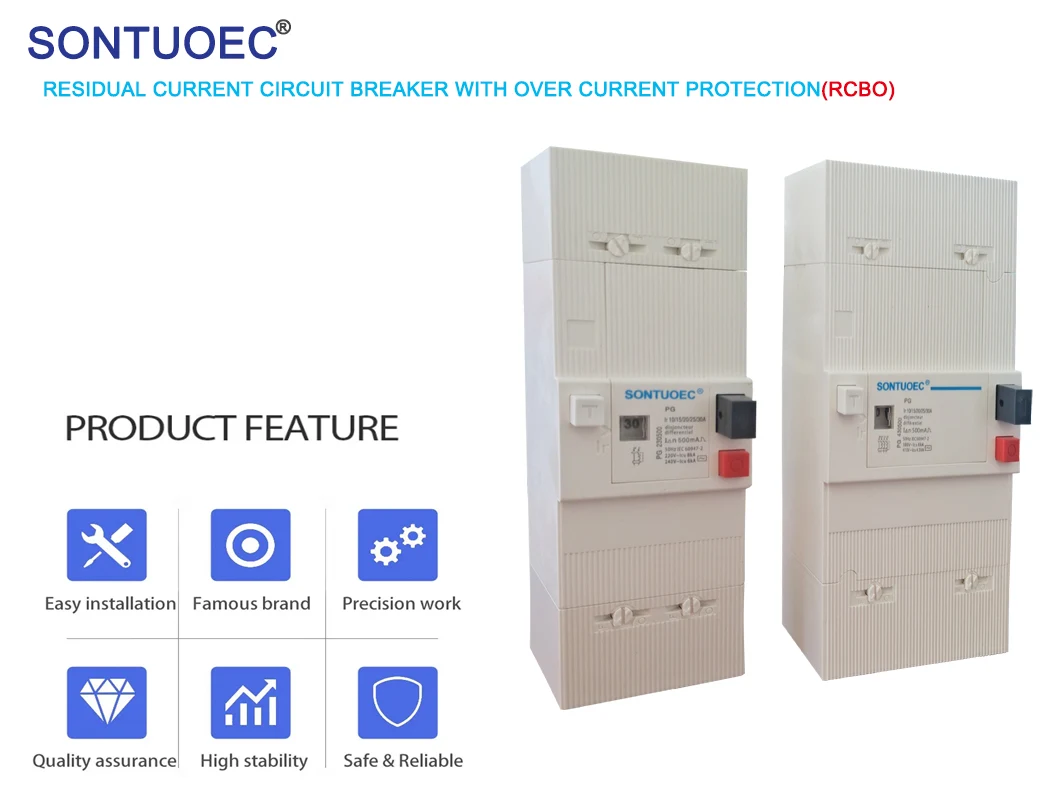

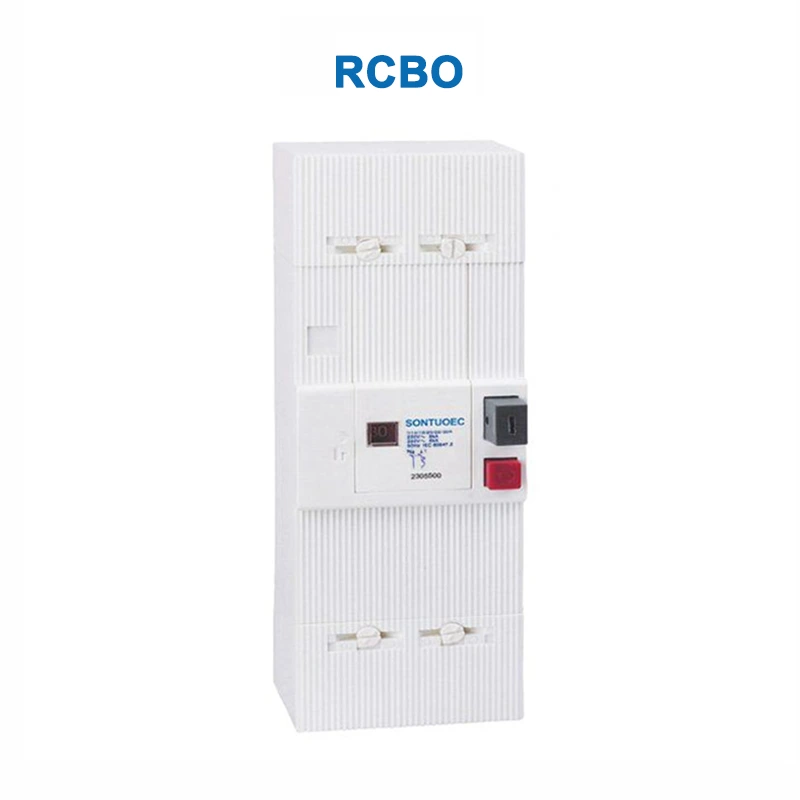

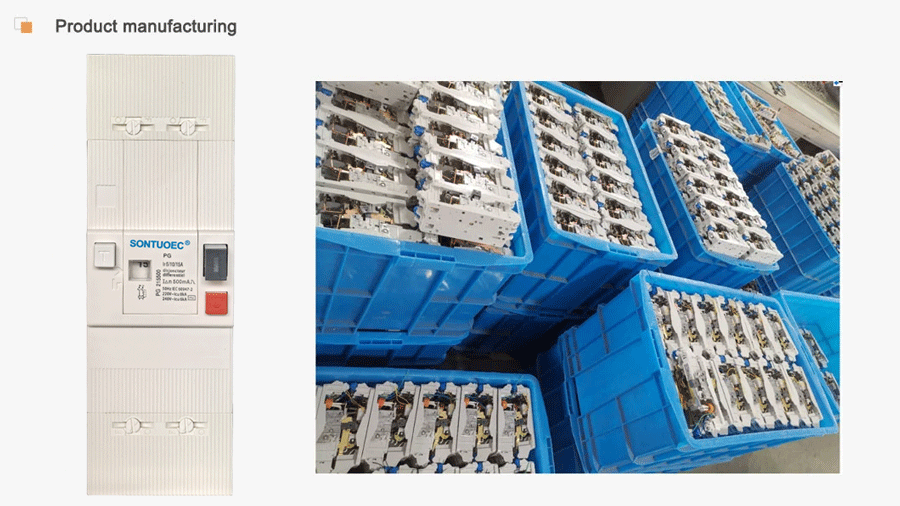

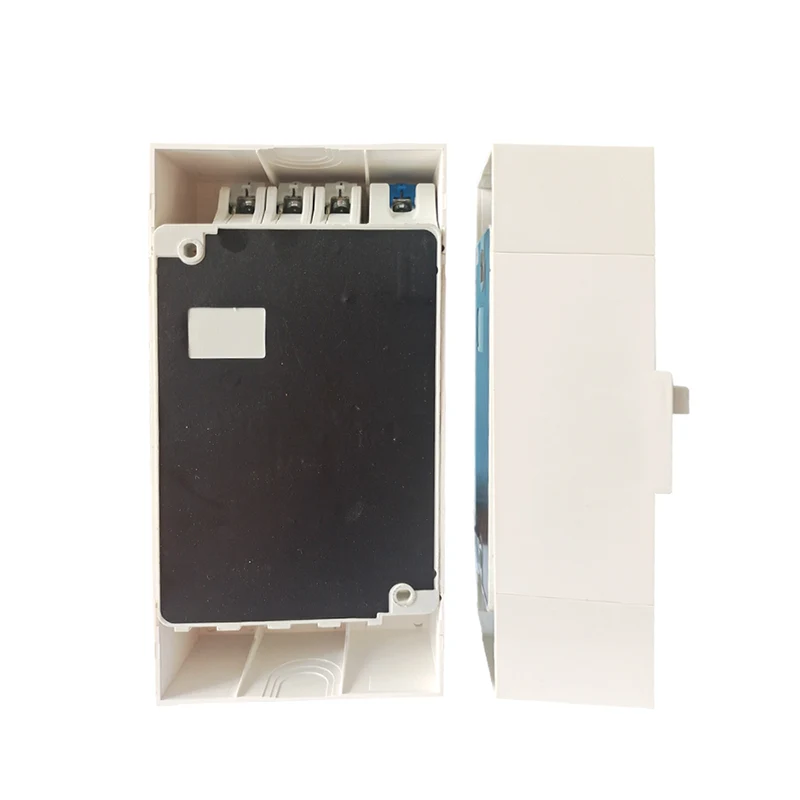

डिफरेंशियल करंट सर्किट ब्रेकर आरसीबीओ एक डिवाइस है जिसे विशेष रूप से रिसाव के कारण सर्किट में फॉल्ट करंट का पता लगाने और काटने के लिए डिज़ाइन किया गया है। जब सर्किट में रिसाव करंट एक प्रीसेट मान तक पहुंचता है या उससे अधिक हो जाता है, तो RCBO स्वचालित रूप से यात्रा करेगा, इस प्रकार सर्किट को काट देगा और विद्युत आग और इलेक्ट्रोक्यूशंस को रोक देगा।

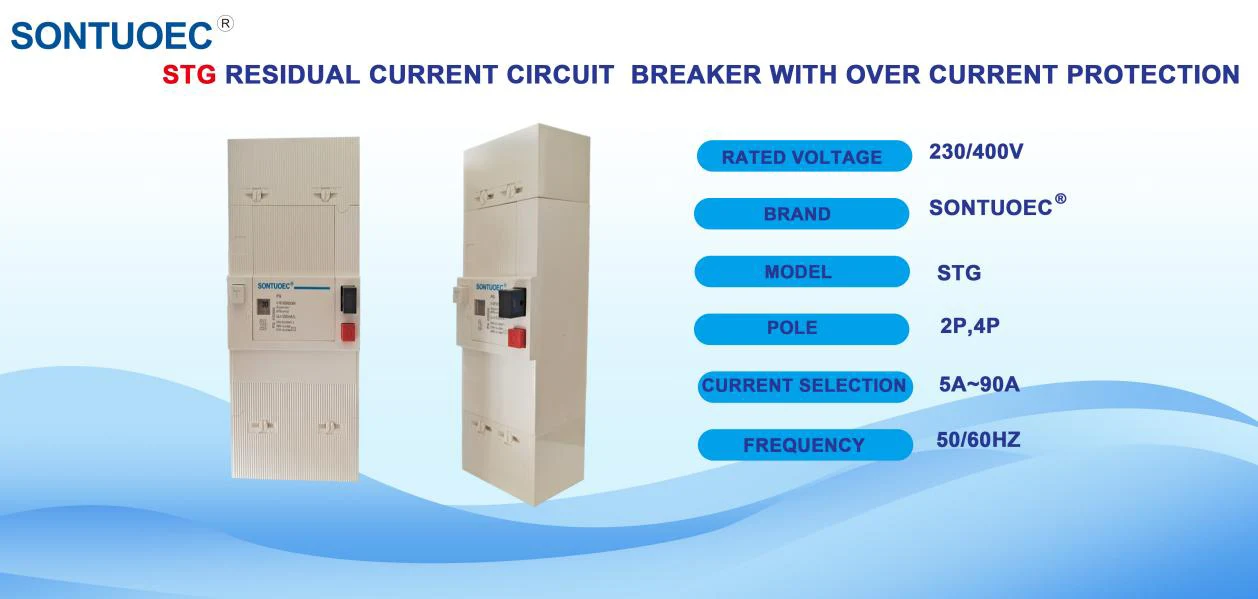

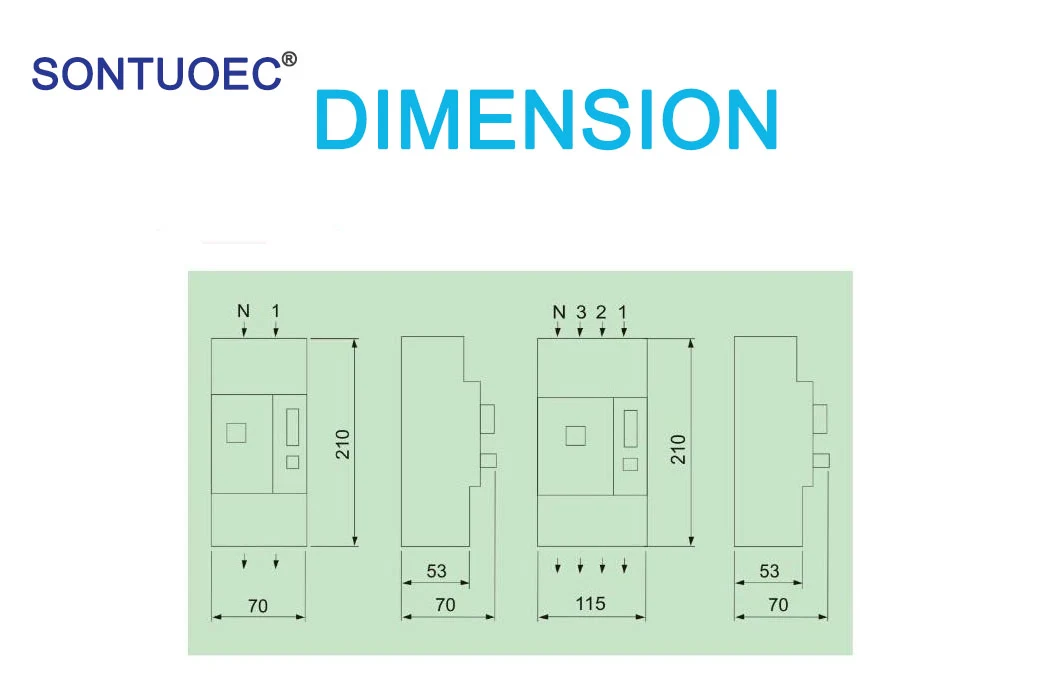

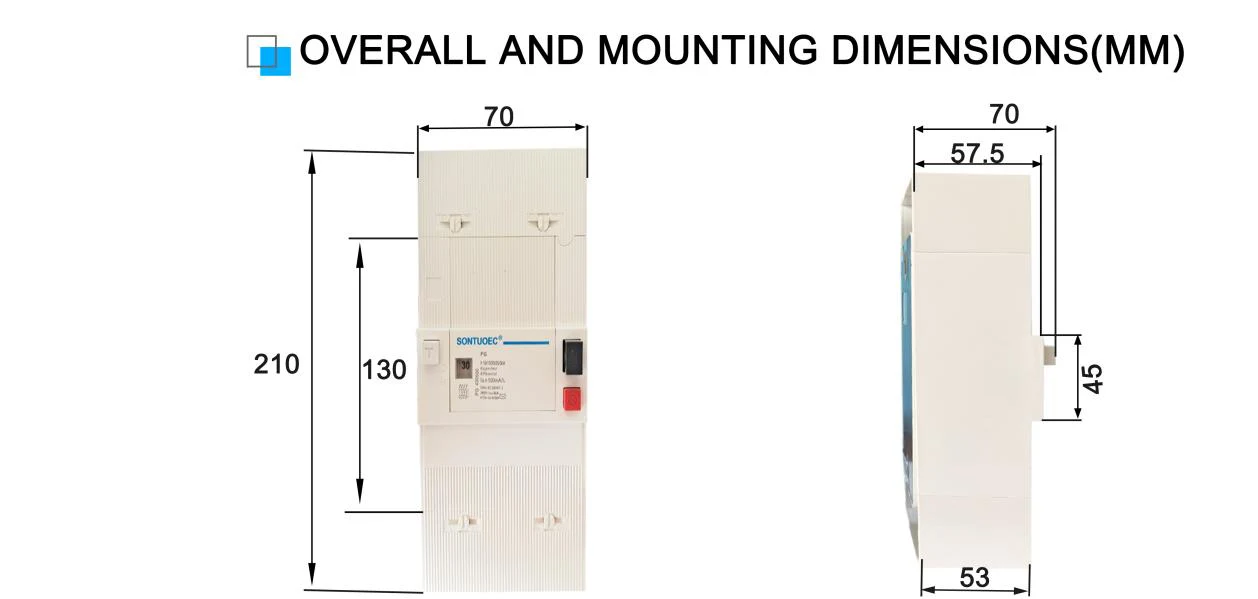

नमूना |
इलेक्ट्रो-मैग्नेटिक प्रकार, इलेक्ट्रॉनिक प्रकार |
ब्रांड |
Esoueec |
पोल नहीं |
2 पी/4 पी |
रेटेड करंट (ए) |
5 ~ 15a, 10 ~ 30A, 30 ~ 60A, 60 ~ 90A (वर्तमान समायोज्य) |
रेटेड वोल्टेज |
230/400V |
टूटने की क्षमता | 3ka, 6ka, 8ka |
रेटेड संवेदनशीलता l △ n | 300,500 (एमए) |
आवृत्ति |
50/60Hz |
संचालन सिद्धांत

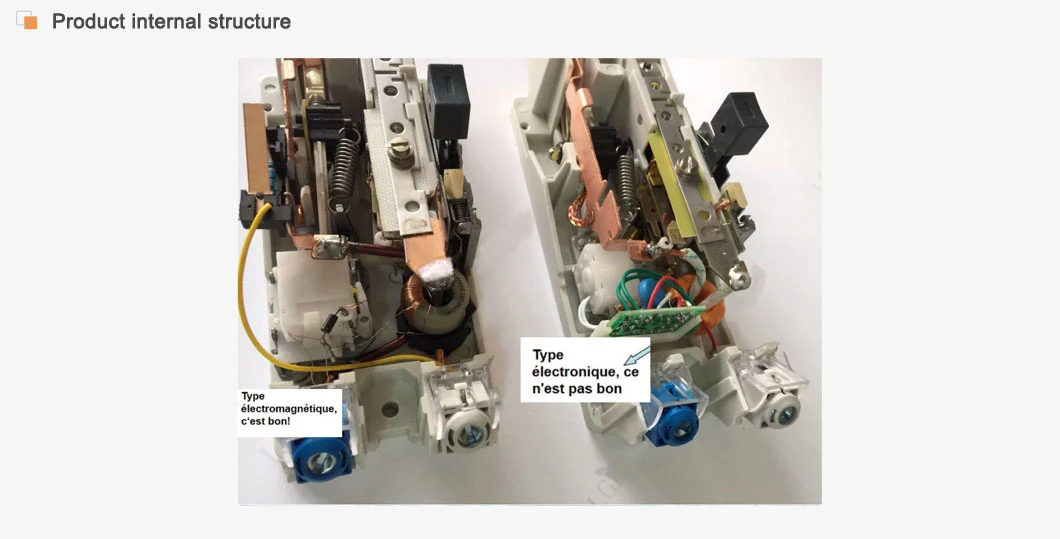

ELCB का ऑपरेटिंग सिद्धांत एक शून्य अनुक्रम वर्तमान ट्रांसफार्मर (ZCT) द्वारा एक सर्किट में असंतुलित धाराओं का पता लगाने पर आधारित है। जब सर्किट में फायर लाइन करंट शून्य लाइन करंट के बराबर नहीं होता है, यानी एक रिसाव करंट होता है, तो ZCT इस असंतुलित वर्तमान को सेंस करता है और एक संबंधित इलेक्ट्रिकल सिग्नल उत्पन्न करता है। ELCB के अंदर इलेक्ट्रॉनिक सर्किटरी इस सिग्नल को संसाधित करता है, और जब सिग्नल प्रीसेट थ्रेशोल्ड तक पहुंचता है या उससे अधिक होता है, तो यह ट्रिग्स सर्किट को काटता है।
उच्च संवेदनशीलता: विभेदक वर्तमान सर्किट ब्रेकर आरसीबीओ छोटे रिसाव धाराओं का पता लगाने में सक्षम है, आमतौर पर मिलीमपियर स्तर पर, जिसके परिणामस्वरूप उच्च सुरक्षा सटीकता होती है।
तेजी से प्रतिक्रिया: एक बार रिसाव करंट का पता चलने के बाद, ELCB गलती को विस्तार से रोकने के लिए सर्किट को जल्दी से काट देगा।
बहुमुखी प्रतिभा: बुनियादी रिसाव संरक्षण के अलावा, कुछ ईएलसीबी में अधिभार और शॉर्ट सर्किट सुरक्षा होती है।
स्थापित करने और बनाए रखने के लिए आसान: ELCBs आमतौर पर आसान स्थापना और हटाने के लिए प्लग-एंड-प्ले डिज़ाइन होते हैं। इस बीच, इसकी सरल आंतरिक संरचना को बनाए रखना और ओवरहाल करना आसान हो जाता है।
ELCB का उपयोग उन स्थानों पर व्यापक रूप से किया जाता है जहां विद्युत सुरक्षा की आवश्यकता होती है, जैसे कि घर, कार्यालय, कारखाने, अस्पताल और इतने पर। ELCB की सुरक्षा विशेष रूप से गीले या इलेक्ट्रोक्यूशन-ग्रो वातावरण में महत्वपूर्ण है, जैसे कि बाथरूम, रसोई, स्विमिंग पूल और अन्य क्षेत्रों।
