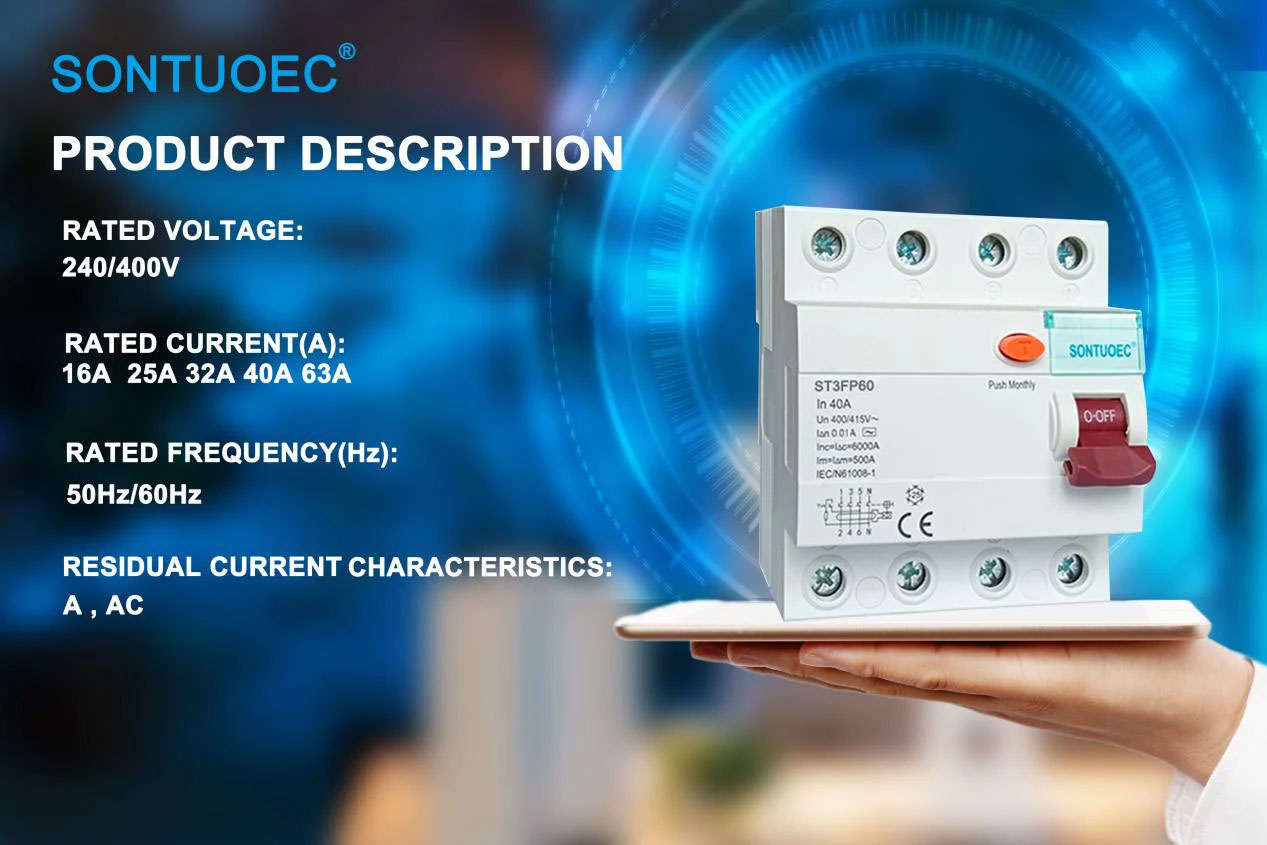

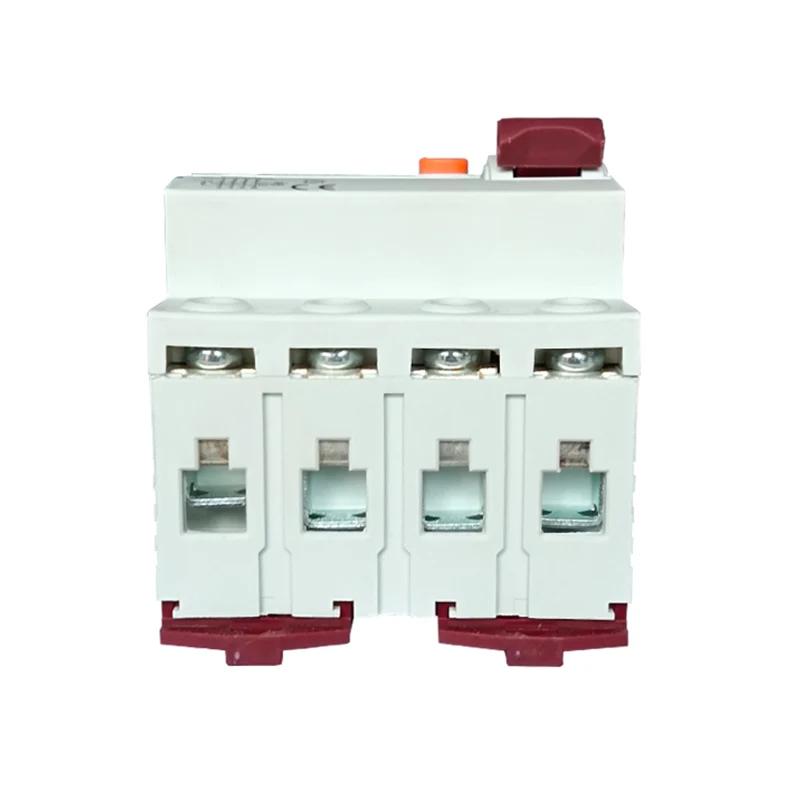

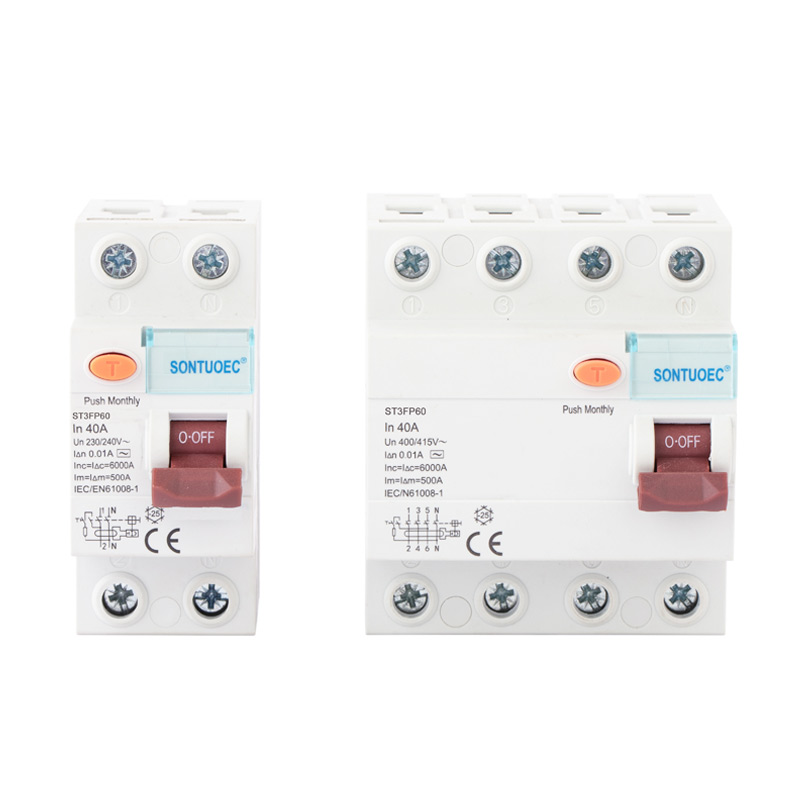

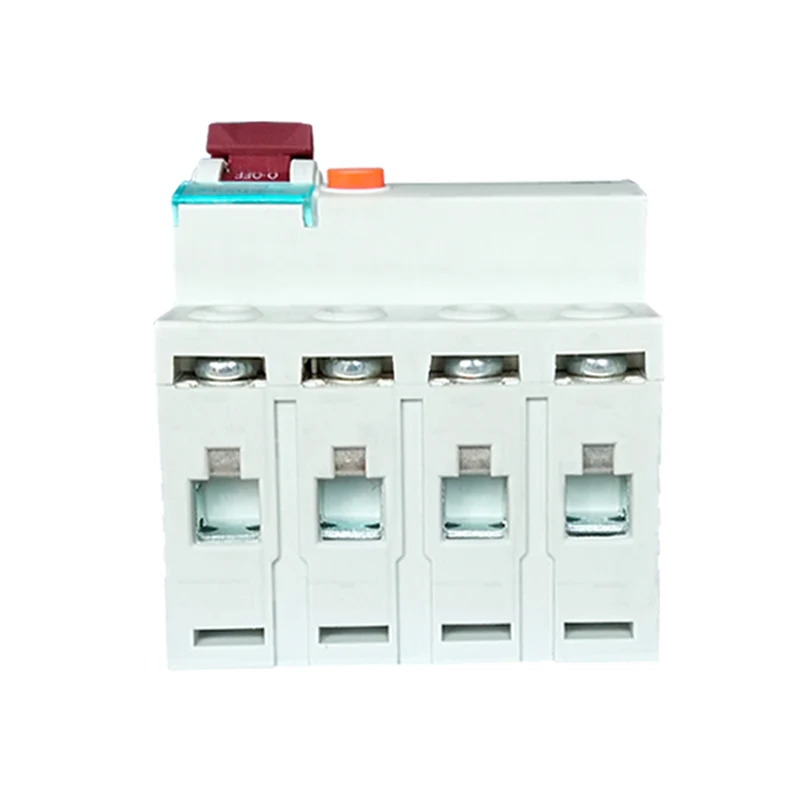

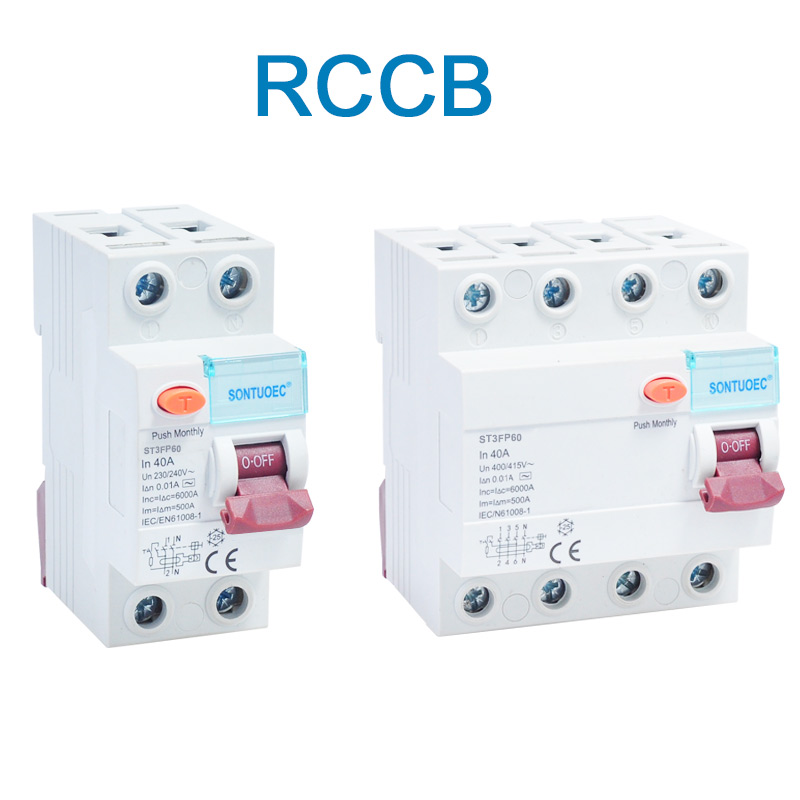

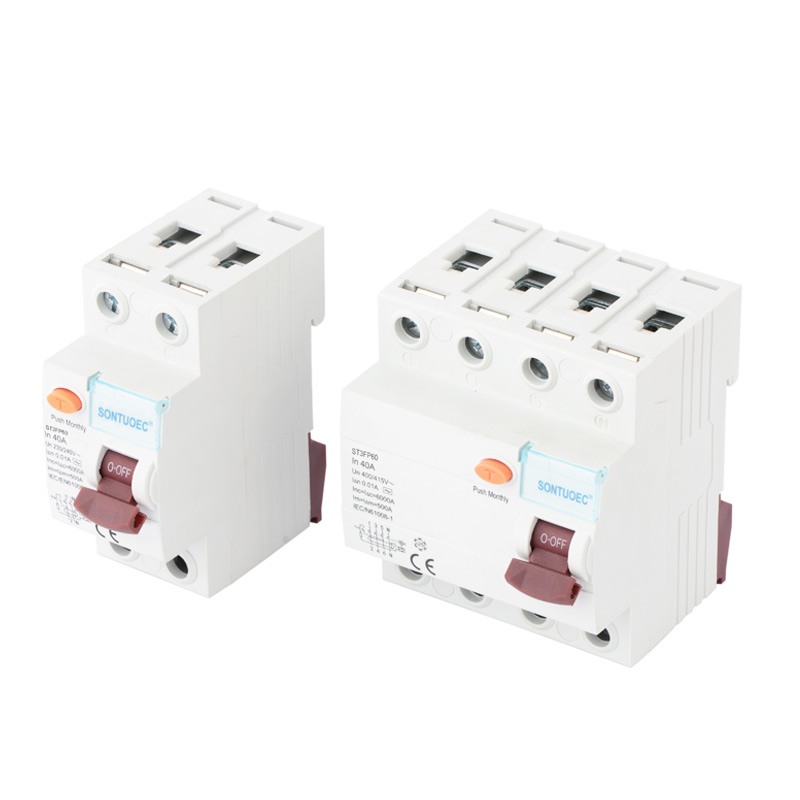

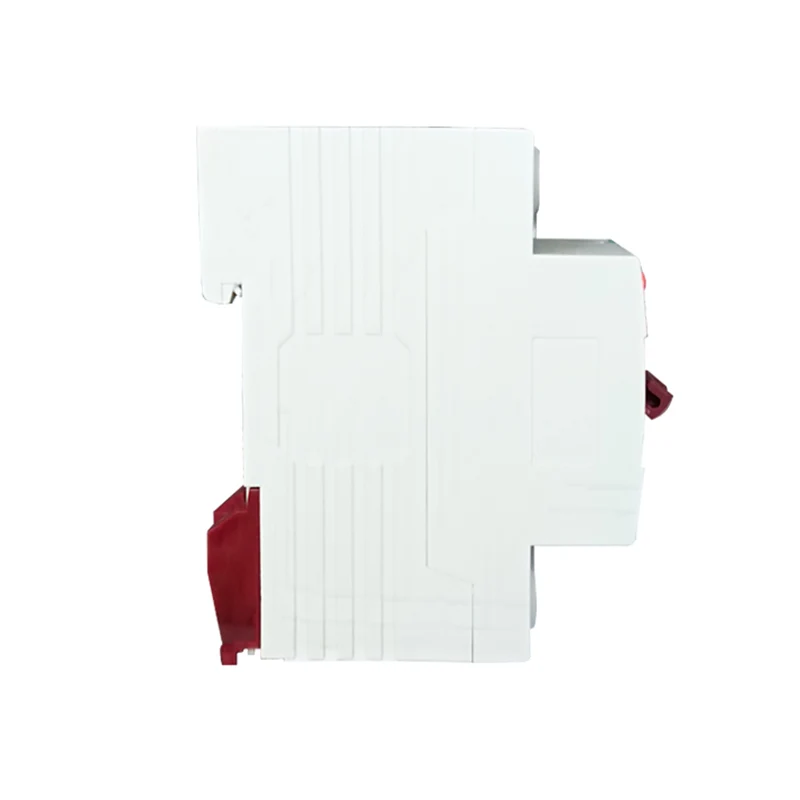

4P 40A/10mA अवशिष्ट धारा सर्किट ब्रेकर

संचालन का सिद्धांत

इस सर्किट ब्रेकर का संचालन सिद्धांत वर्तमान संतुलन सिद्धांत पर आधारित है। सामान्य परिस्थितियों में, लोड से गुजरने वाली लाइन में सर्किट में प्रवेश करने और छोड़ने वाली धाराएं बराबर होनी चाहिए। हालाँकि, जब लाइन में कोई इन्सुलेशन दोष होता है या जब कोई इंसान सर्किट के संपर्क में आता है, तो इससे करंट लीक हो सकता है, जिससे सर्किट के अंदर और बाहर करंट असंतुलित हो जाता है। इस बिंदु पर, सर्किट ब्रेकर के अंदर का करंट ट्रांसफार्मर इस असंतुलित करंट का पता लगाएगा और इसे विद्युत सिग्नल में बदल देगा। इलेक्ट्रॉनिक सर्किट इस सिग्नल को बढ़ाएगा, तुलना करेगा और संसाधित करेगा, और जब सिग्नल पूर्व निर्धारित सीमा तक पहुंच जाएगा, यानी, जब अवशिष्ट वर्तमान 10 मिलीमीटर तक पहुंच जाएगा या उससे अधिक हो जाएगा, तो सर्किट ब्रेकर तुरंत सर्किट को काट देगा।

मुख्य विशेषताएं

उच्च संवेदनशीलता: छोटे लीकेज करंट (10 एमए) का पता लगाने और बिजली की आग और बिजली के झटके से होने वाली दुर्घटनाओं को रोकने के लिए समय पर सर्किट को काटने में सक्षम।

तेज़ प्रतिक्रिया: एक बार लीकेज करंट का पता चलने पर, सर्किट ब्रेकर बहुत ही कम समय में (आमतौर पर दसियों मिलीसेकंड के भीतर) सर्किट को काट देगा।

बहुमुखी प्रतिभा: बुनियादी रिसाव संरक्षण फ़ंक्शन के अलावा, सर्किट ब्रेकर में ओवरलोड और शॉर्ट-सर्किट सुरक्षा फ़ंक्शन भी हो सकते हैं।

स्थापित करने और बनाए रखने में आसान: यह आमतौर पर मॉड्यूलर डिज़ाइन को अपनाता है, जिसे स्थापित करना और नष्ट करना आसान है। इस बीच, इसकी सरल आंतरिक संरचना इसे बनाए रखना और ओवरहाल करना आसान बनाती है।
