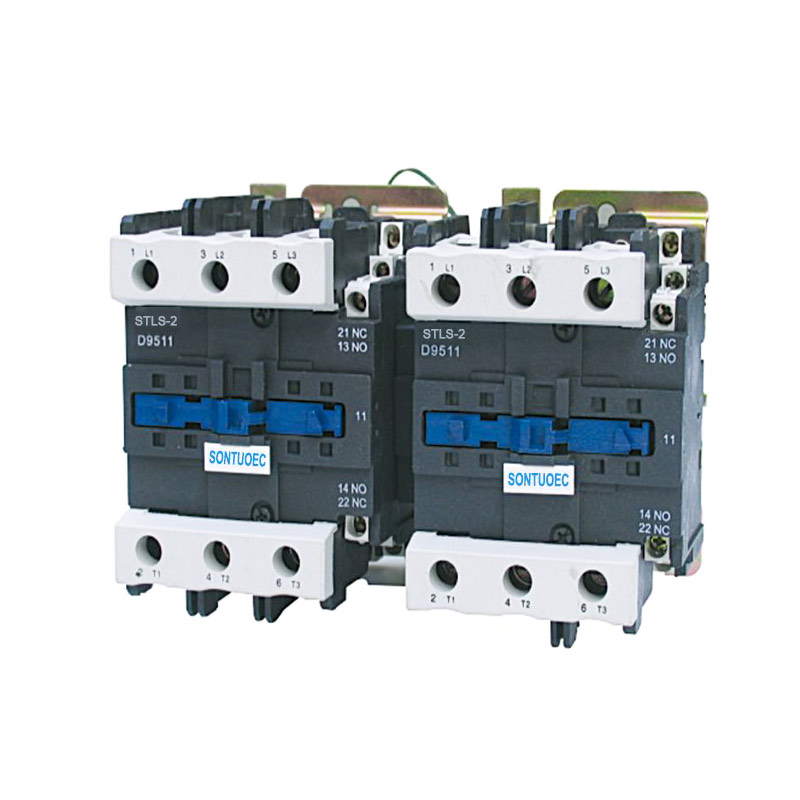

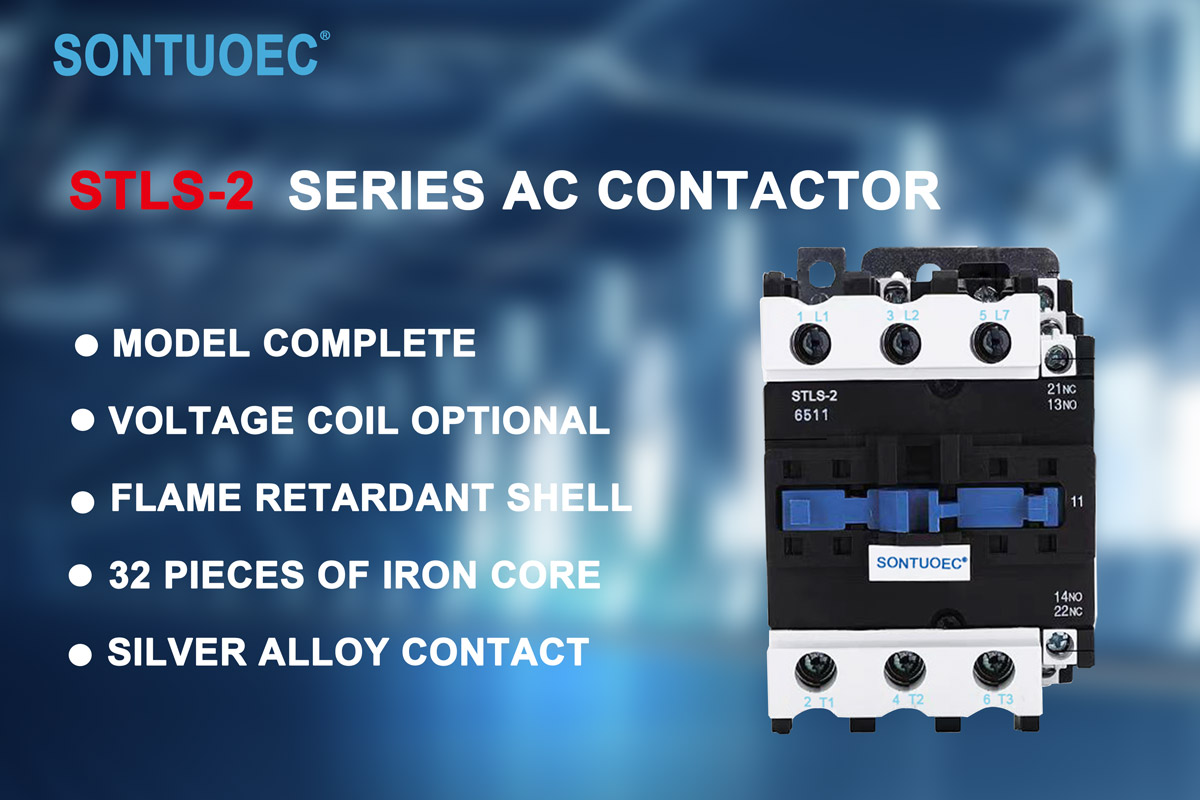

Stls-2(Cjx2) सीरीज मैकेनिकल इंटरलॉकिंग कॉन्टैक्टर

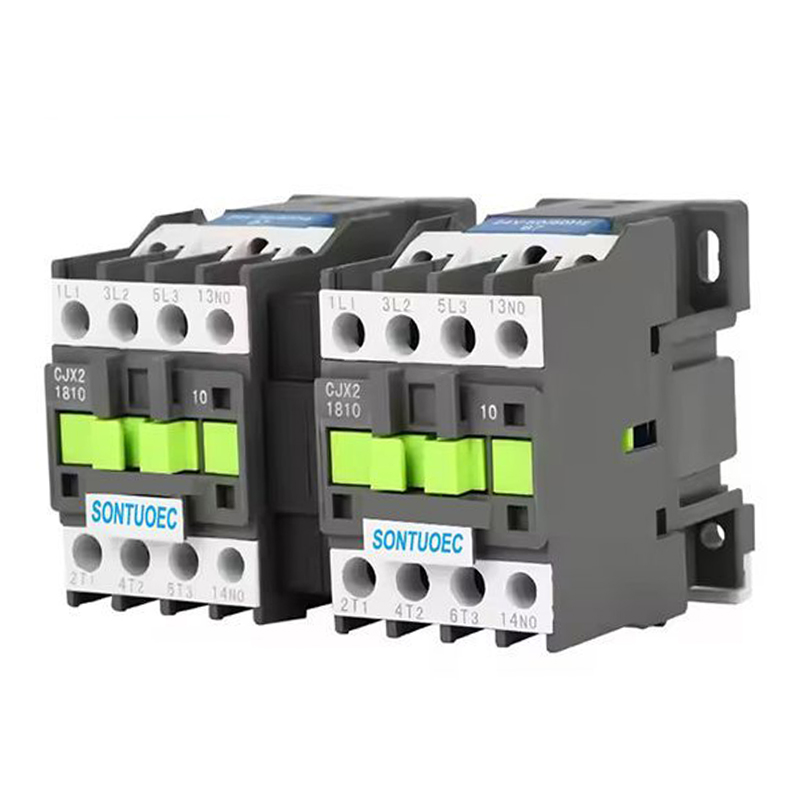

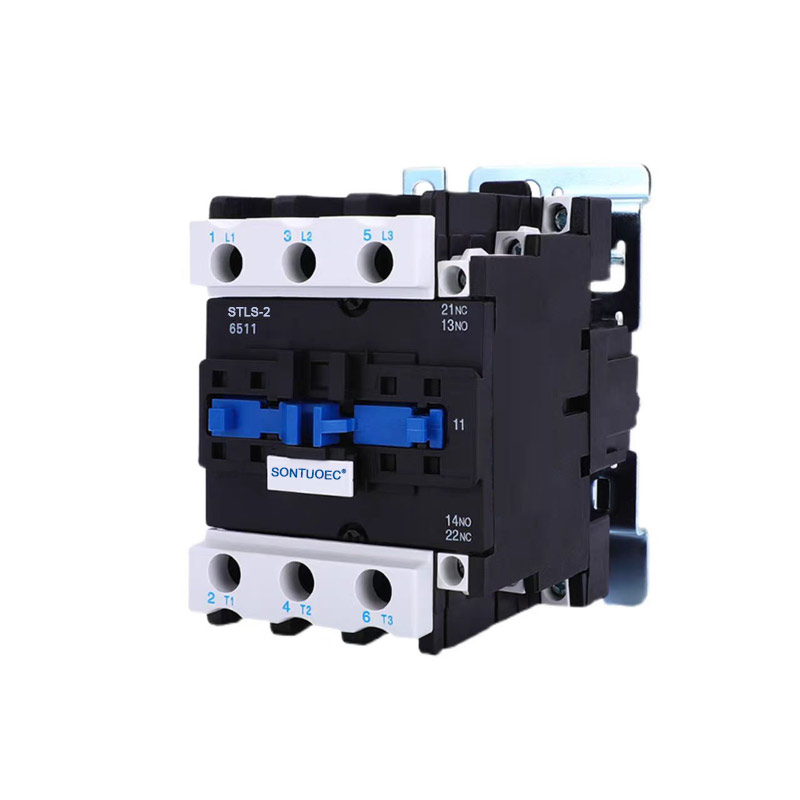

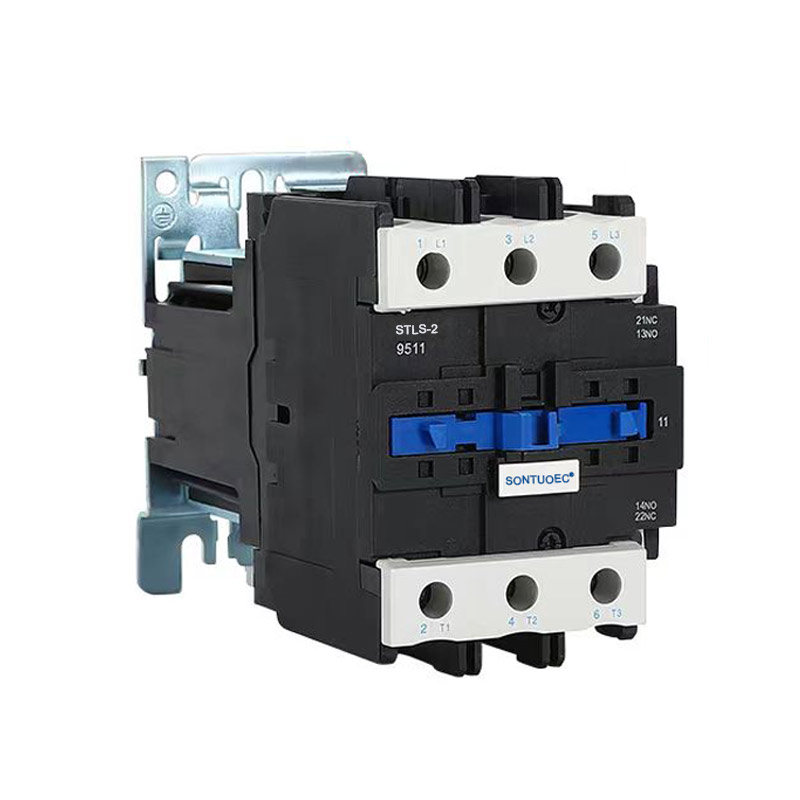

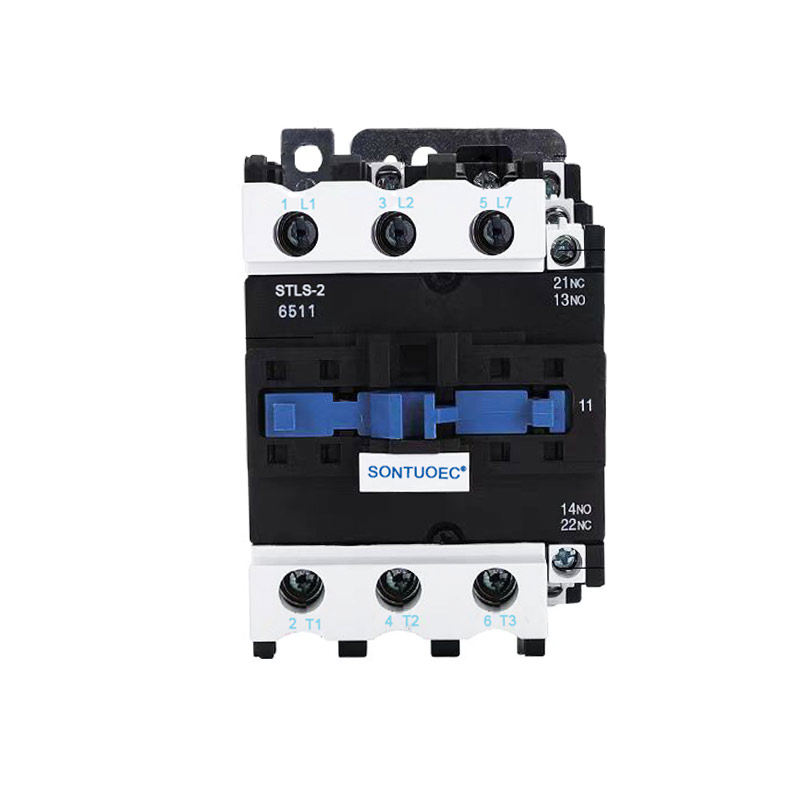

Stls-2(Cjx2) सीरीज मैकेनिकल इंटरलॉकिंग कॉन्टैक्टर मोटर को परिवर्तनीय रूप से नियंत्रित करने के लिए रेटेड वोल्टेज 660V AC 50Hz, करंट 620A तक के सर्किट में उपयोग करने के लिए उपयुक्त है। यह मैकेनिकल इंटरलॉकिंग डिवाइस दो परिवर्तनीय संपर्ककर्ताओं के संपर्क परिवर्तन को सुनिश्चित करता है। यह IEC60947-4-1 मानकों के अनुरूप है।

नमूना:STLS-2(CJX2)

जांच भेजें

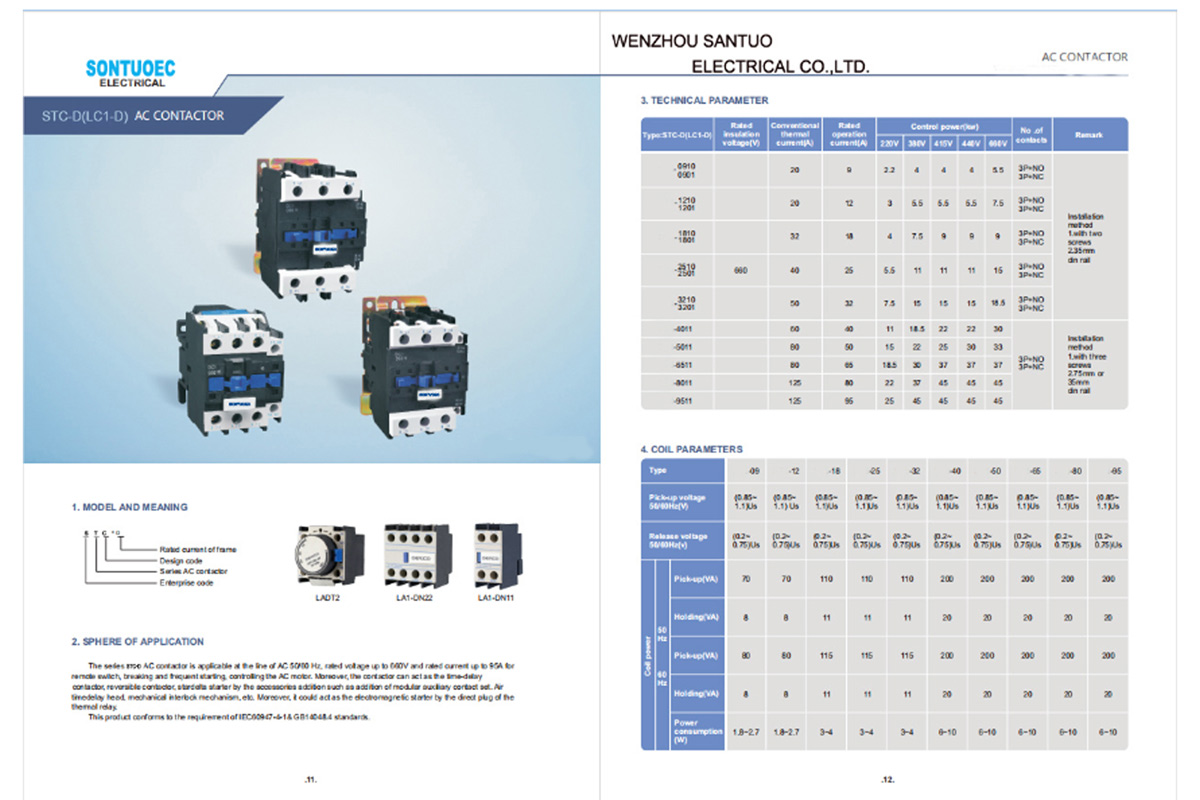

उत्पाद वर्णन

प्रकार		एसटीएलएस-2	एसटीएलएस-2	एसटीएलएस-2	एसटीएलएस-2	एसटीएलएस-2	एसटीएलएस-2	एसटीएलएस-2	एसटीएलएस-2	एसटीएलएस-2	एसटीएलएस-2
		9	12	18	25	32	40	50	63	80	95
									60
रेटेड इन्सुलेशन वोल्टेज		660	660	660	660	660	660	660	660	660	660
पारंपरिक थर्मल		20	24	32	40	50	60	75	80	110	125
मौजूदा		20	24	32	40	50	60	75	80	110	125
रेटेड परिचालन		9	12	16	25	32	40	50	63	80	95
मौजूदा		9	12	16	25	32	40	50	63	80	95
नियंत्रित	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
पावर(किलोवाट)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45

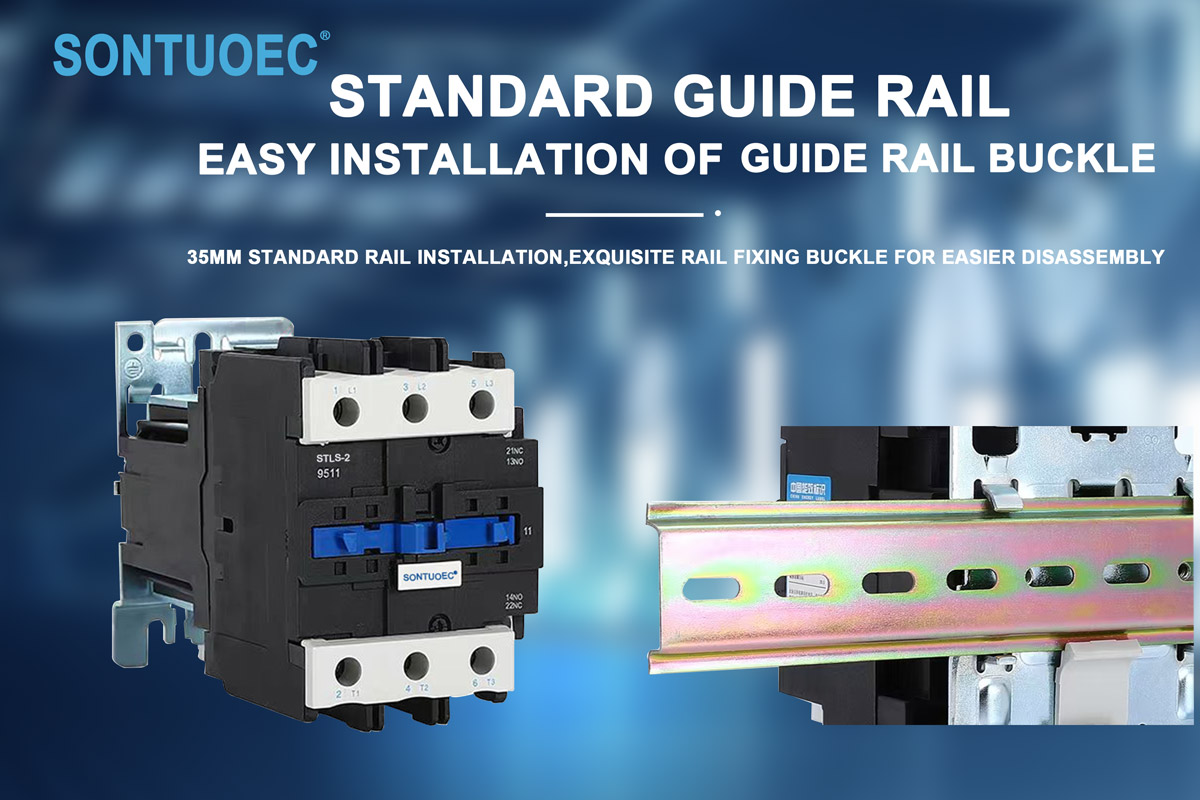

टिप्पणी		की स्थापना					की स्थापना
		रिले दो स्क्रू का उपयोग कर सकते हैं					रिले तीन हो सकते हैं
		और 35 मिमी का भी उपयोग करें					स्क्रू और का भी उपयोग करें
		स्थापना रेल					75 मिमी या 35 मिमी स्थापना
							रेल

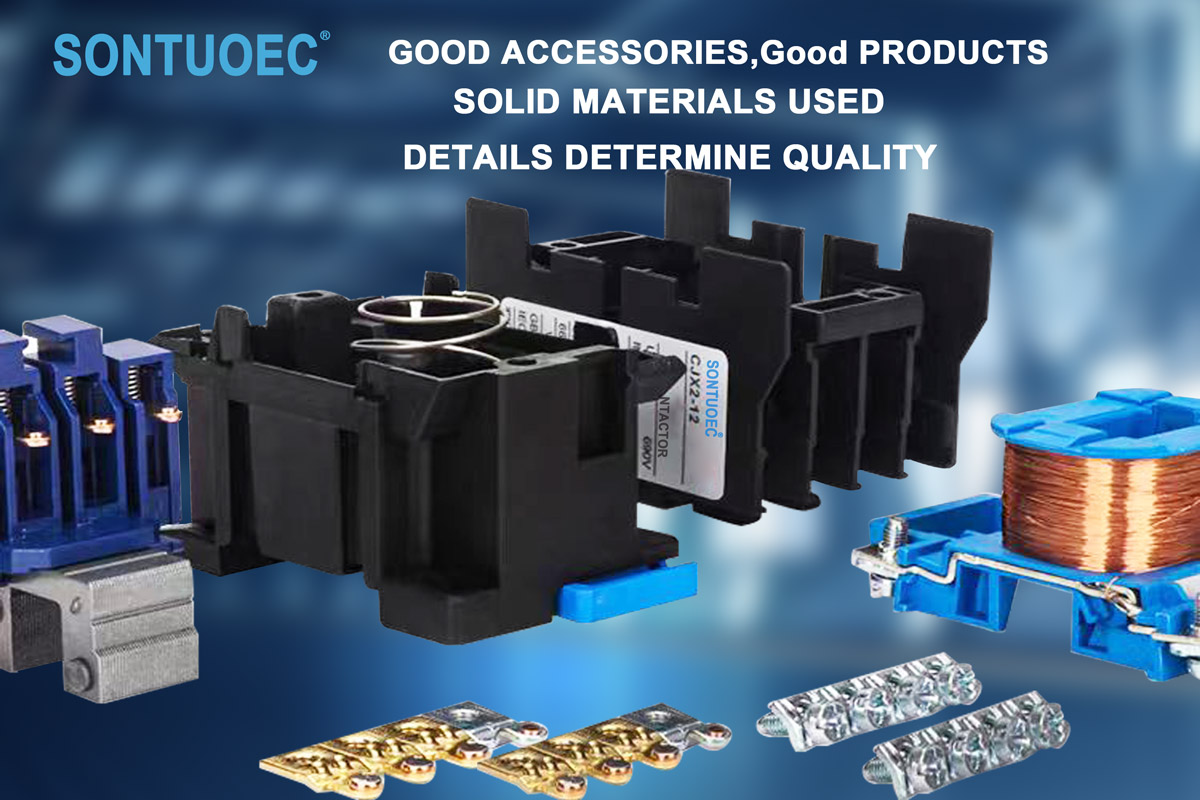

संरचना और विशेषताएँ

संरचना:

3पी एसी कॉन्टैक्टर में आमतौर पर विद्युत चुम्बकीय प्रणाली (कॉइल, कोर आदि सहित), संपर्क प्रणाली (मुख्य संपर्क और सहायक संपर्क सहित), आर्क बुझाने वाला उपकरण और शेल और अन्य भाग होते हैं। उनमें से, मुख्य संपर्क का उपयोग उच्च धारा को ले जाने के लिए किया जाता है, और सहायक संपर्क का उपयोग नियंत्रण संकेतों के संचरण और प्रतिक्रिया को महसूस करने के लिए किया जाता है।

विशेषताएँ:

तीन स्वतंत्र संपर्कों के साथ, यह एक ही समय में तीन चरण की शक्ति और एक शून्य रेखा को नियंत्रित कर सकता है।

संपर्क प्रणाली अच्छी चालकता और पहनने के प्रतिरोध के साथ उच्च गुणवत्ता वाली सामग्री से बनी है।

विद्युत चुम्बकीय प्रणाली में संपर्कों को विश्वसनीय रूप से जोड़ने और छोड़ने के लिए पर्याप्त चूषण बल होता है।

आर्क बुझाने वाला उपकरण संपर्कों के डिस्कनेक्ट होने पर उत्पन्न आर्क को प्रभावी ढंग से बुझा सकता है, जिससे संपर्कों को क्षति से बचाया जा सकता है।

Stls-2(Cjx2) सीरीज मैकेनिकल इंटरलॉकिंग कॉन्टैक्टर सर्किट में 660V AC 50Hz या 60Hz तक रेटेड वोल्टेज, 95A तक रेटेड करंट, बनाने और तोड़ने, एसी मोटर को बार-बार शुरू करने और नियंत्रित करने के लिए उपयोग करने के लिए उपयुक्त है। सहायक संपर्क ब्लॉक, टाइमर विलंब और मशीन-इंटरलॉकिंग डिवाइस आदि के साथ मिलकर, यह विलंब संपर्ककर्ता, मैकेनिकल इंटरलॉकिंग संपर्ककर्ता, स्टार-डेल्टा स्टार्टर बन जाता है। थर्मल रिले के साथ, इसे विद्युत चुम्बकीय स्टार्टर में जोड़ा जाता है। कॉन्टैक्टर का उत्पादन IEC 60947-1 के अनुसार किया जाता है।

संचालन का सिद्धांत

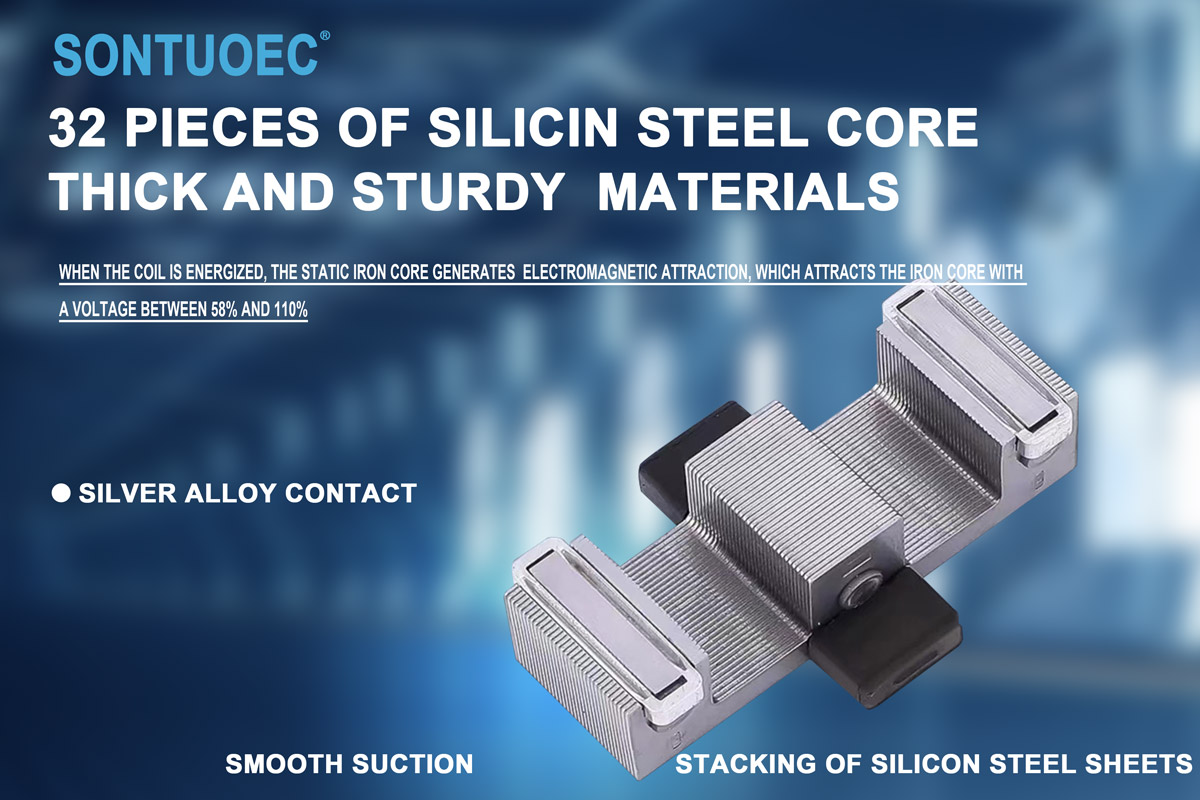

जब 3पी एसी कॉन्टैक्टर का कॉइल सक्रिय होता है, तो लौह कोर चुंबकत्व उत्पन्न करता है और संपर्क प्रणाली को बंद करने के लिए आकर्षित करता है, इस प्रकार तीन चरण की बिजली आपूर्ति और एक शून्य तार जुड़ जाता है। जब कॉइल को डी-एनर्जेटिक किया जाता है, तो कोर अपना चुंबकत्व खो देता है और संपर्क प्रणाली स्प्रिंग की कार्रवाई के तहत अलग हो जाती है, इस प्रकार शून्य रेखा से तीन-चरण बिजली की आपूर्ति डिस्कनेक्ट हो जाती है। इस तरह, 3पी एसी कॉन्टैक्टर विद्युत भार के रिमोट कंट्रोल का एहसास कर सकता है।

अनुप्रयोग परिदृश्य

3पी एसी कॉन्टैक्टर का व्यापक रूप से विभिन्न बिजली प्रणालियों में उपयोग किया जाता है, जिन्हें एक ही समय में तीन-चरण बिजली और एक शून्य लाइन को नियंत्रित करने की आवश्यकता होती है, जैसे:

औद्योगिक स्वचालन क्षेत्र: मोटर स्टार्ट, स्टॉप और रिवर्स संचालन को नियंत्रित करने के लिए उपयोग किया जाता है।

पावर सिस्टम: रिमोट कंट्रोल और पावर सिस्टम की सुरक्षा का एहसास करने के लिए उपयोग किया जाता है।

भवन स्वचालन: प्रकाश व्यवस्था, एयर कंडीशनिंग और अन्य उपकरणों की शुरुआत और समाप्ति को नियंत्रित करने के लिए उपयोग किया जाता है।
