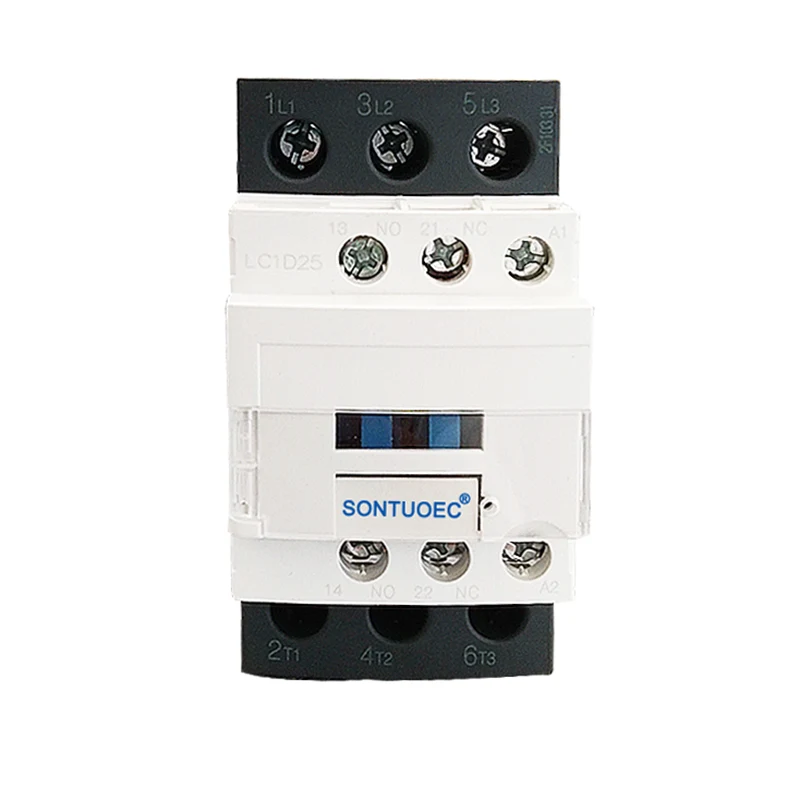

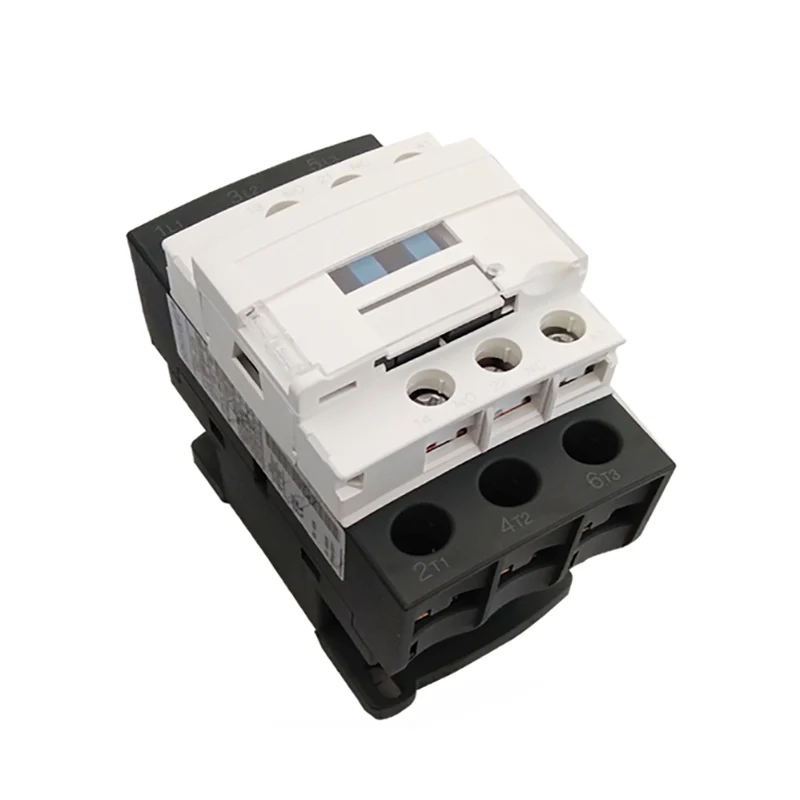

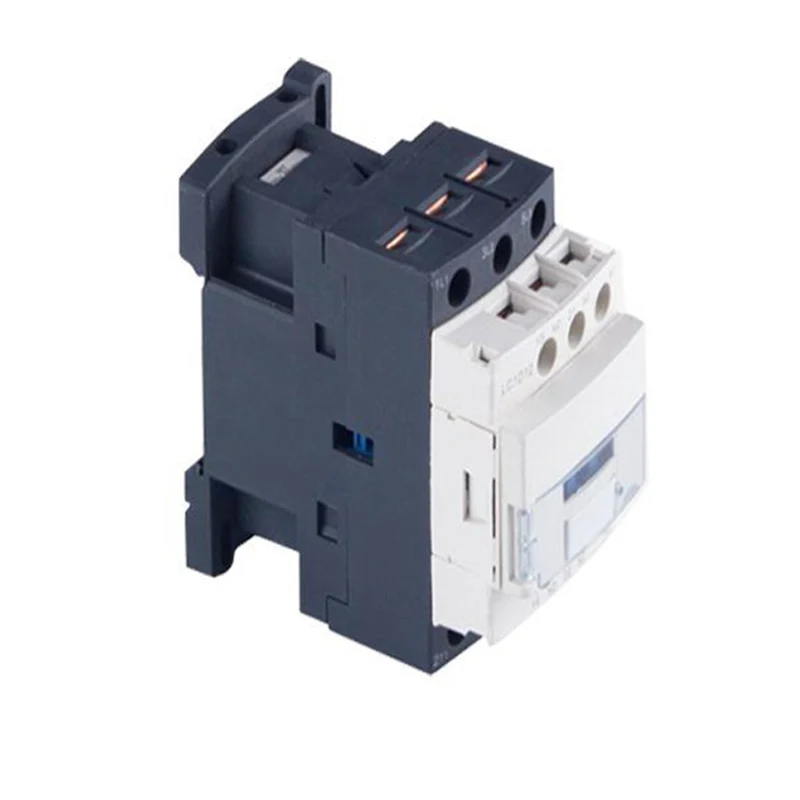

CJX2 3P 25A AC CONTACTOR

CJX2 3P 25A AC CONTACTOR लंबी दूरी पर सर्किटों को जोड़ने और तोड़ने के लिए उपयुक्त है, साथ ही साथ एसी मोटर्स की लगातार शुरुआत और नियंत्रण के लिए। इसके अलावा, इसका उपयोग सर्किट की रक्षा के लिए इलेक्ट्रोमैग्नेटिक स्टार्टर्स बनाने के लिए उपयुक्त थर्मल रिले के साथ किया जा सकता है जहां परिचालन अधिभार हो सकता है।

नमूना:ST1N

जांच भेजें

उत्पाद वर्णन

प्रकार		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
रेटेड वर्किंग करंट (ए)	AC3	9	12	18	25	32	40	50	65	80	95
रेटेड वर्किंग करंट (ए)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-चरण की मानक शक्ति रेटिंग मोटर्स 50/60 हर्ट्ज इनगेटरी एसी -3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
रेटेड हीट करंट (ए)		20	20	32	40	50	60	80	80	125	125
विद्युत जीवन	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
विद्युत जीवन	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
यांत्रिक जीवन (x104)		1000	1000	1000	1000	800	800	800	800	600	600
संपर्कों की संख्या	3P+नहीं					3P+NC+नहीं
संपर्कों की संख्या	3 पी+नेकां					3P+NC+नहीं

संरचनात्मक विशेषताएं

सुरक्षात्मक डिजाइन: CJX2 3P 25A AC संपर्ककर्ता सुरक्षात्मक संरचना को अपनाता है, जो छोटी मात्रा, हल्के वजन, कम बिजली की खपत और लंबे जीवन की विशेषता है।

डायरेक्ट-एक्टिंग एक्शन स्ट्रक्चर: इसकी एक्शन स्ट्रक्चर डायरेक्ट-एक्टिंग है और संपर्क डबल-ब्रेकपॉइंट हैं, जो संपर्क की विश्वसनीयता और सुरक्षा में सुधार करता है।

ब्लॉक-प्रकार सहायक संपर्क समूह: सहायक संपर्क समूह, एयर विलंब हेड, मैकेनिकल इंटरलॉकिंग मैकेनिज्म और अन्य घटकों को उपयोगकर्ता की आवश्यकताओं के अनुसार जोड़ा जा सकता है, जो समय-देरी संपर्ककर्ता, प्रतिवर्ती संपर्ककर्ता, स्टार-डेल्टा स्टार्टर और अन्य व्युत्पन्न श्रृंखला उत्पादों को बनाने के लिए है।

तकनीकी मापदंड

CJX2 (ST1N) श्रृंखला AC संपर्ककर्ता के मुख्य तकनीकी मापदंडों में शामिल हैं:

रेटेड वोल्टेज: विभिन्न बिजली प्रणालियों की जरूरतों को पूरा करने के लिए 36V, 110V, 127V, 220V, 380V और अन्य स्तरों सहित।

रेटेड करंट: विभिन्न मॉडलों के अनुसार, रेटेड वर्तमान रेंज 9 ए से 95 ए तक है।

कॉइल वोल्टेज: एसी कॉइल वोल्टेज में 24V, 36V, 48V, 110V, 220V, 380V, आदि शामिल हैं। DC COIL वोल्टेज में 12V, 24V, 48V, 110V, 220V, आदि शामिल हैं।

यांत्रिक और विद्युत जीवन: यांत्रिक जीवन लाखों बार हो सकता है, और विद्युत जीवन भी अपेक्षाकृत अधिक है, जो संपर्ककर्ता के दीर्घकालिक स्थिर संचालन को सुनिश्चित करता है।

स्थापना और रखरखाव

स्थापना: CJX2 प्रकार AC CONTACTORS को दो शिकंजा या 35 मिमी (या 75 मिमी) गाइड रेल के साथ रखा जा सकता है, जो सुविधाजनक और त्वरित है। स्थापना शर्तों के अनुपालन को सुनिश्चित करने के लिए स्थापना से पहले प्रासंगिक तकनीकी डेटा की जाँच की जानी चाहिए।

रखरखाव: उत्पाद के सभी हिस्सों को उपयोग के दौरान नियमित रूप से जांचा जाना चाहिए, यह आवश्यक है कि जंगम भागों में अटक नहीं है और फास्टनर ढीले नहीं हैं। यदि कोई नुकसान है, तो इसे संपर्ककर्ता के सामान्य संचालन को सुनिश्चित करने के लिए समय पर बदल दिया जाना चाहिए।

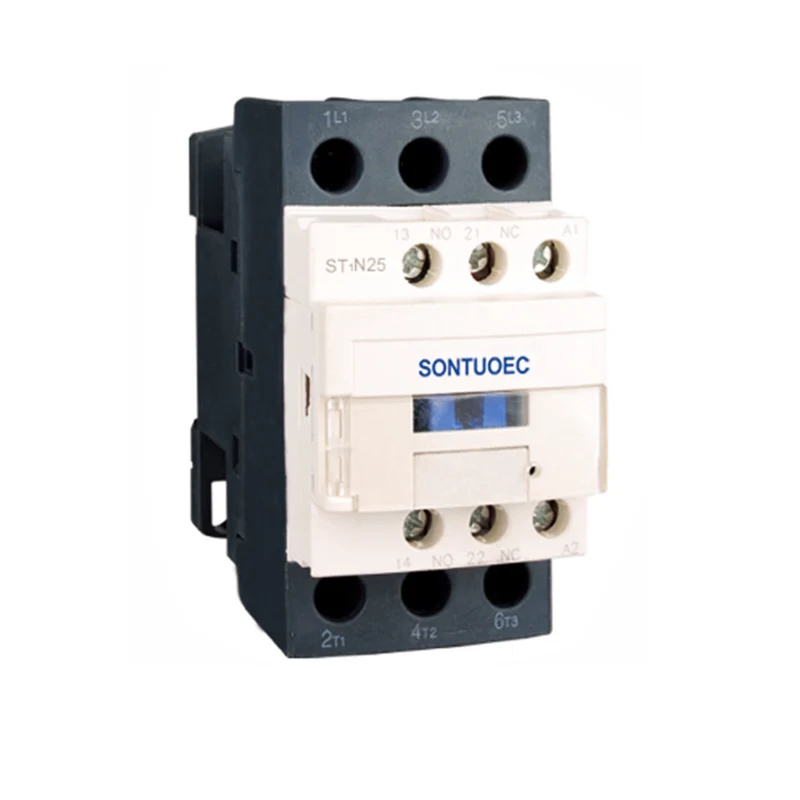

CJX2 3P 25A AC Contactor
