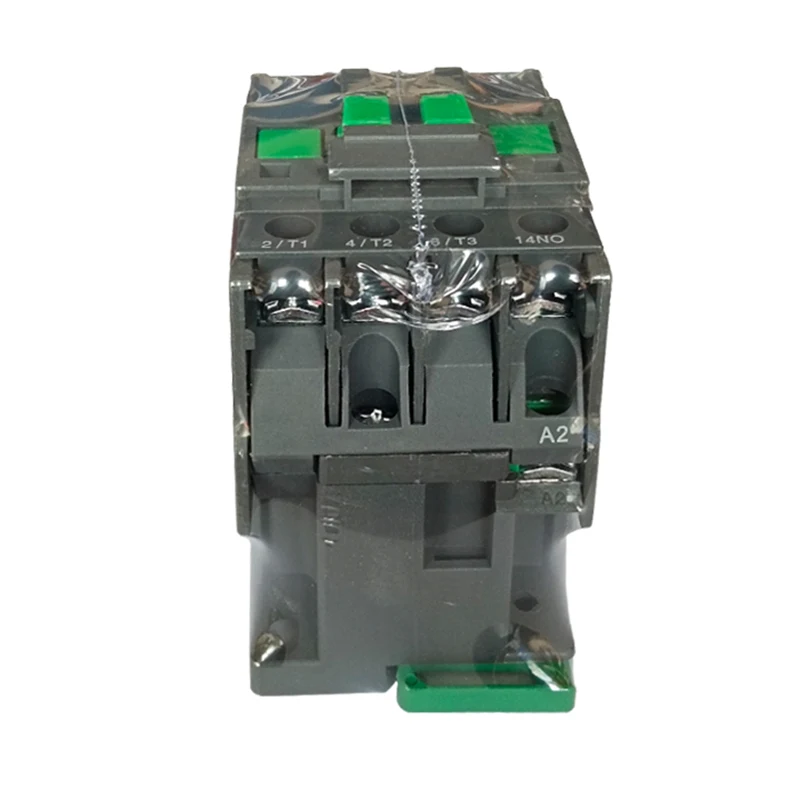

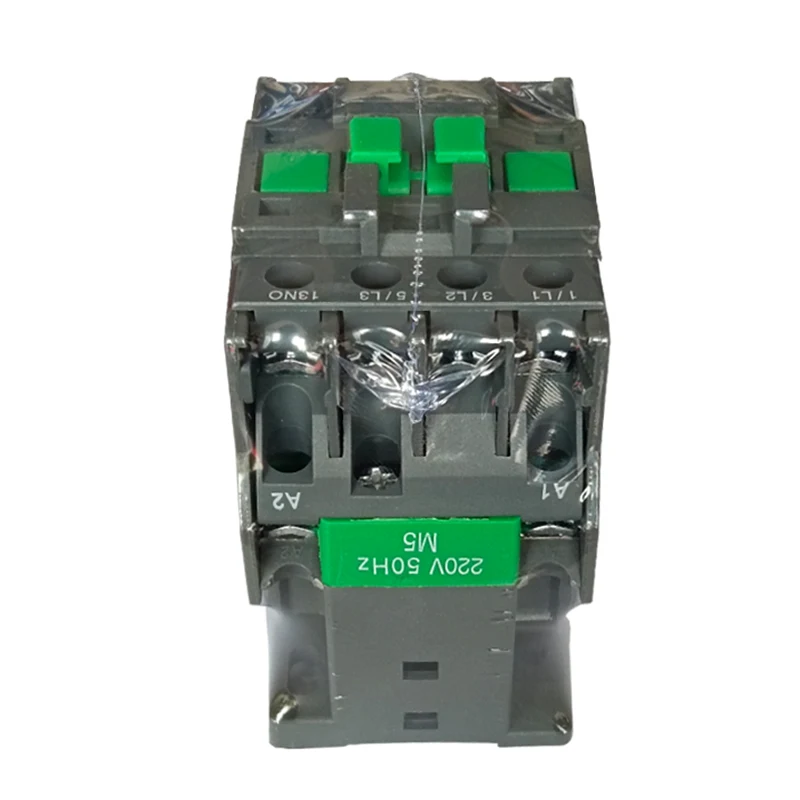

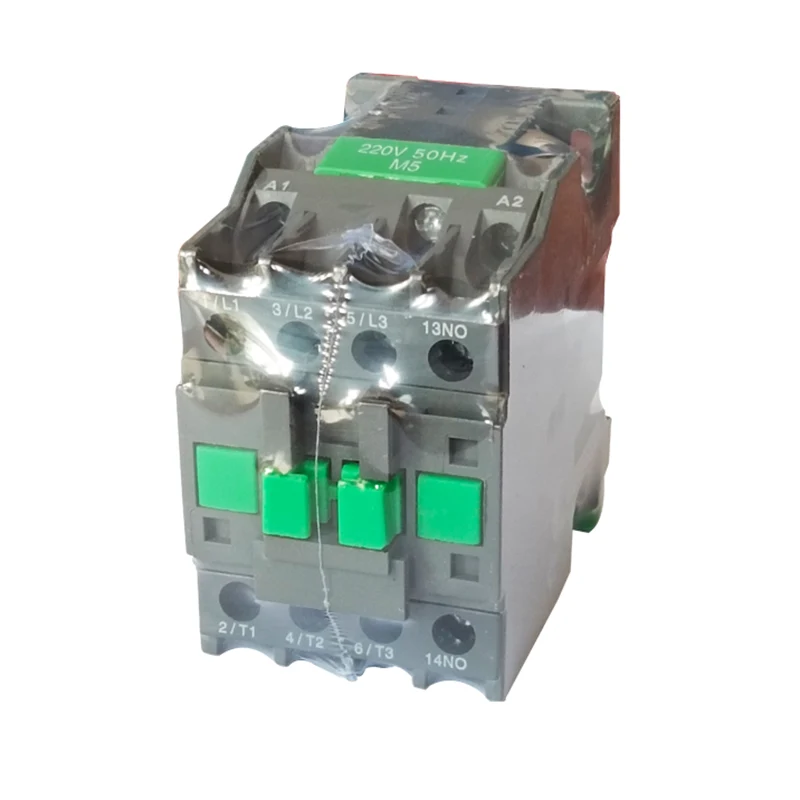

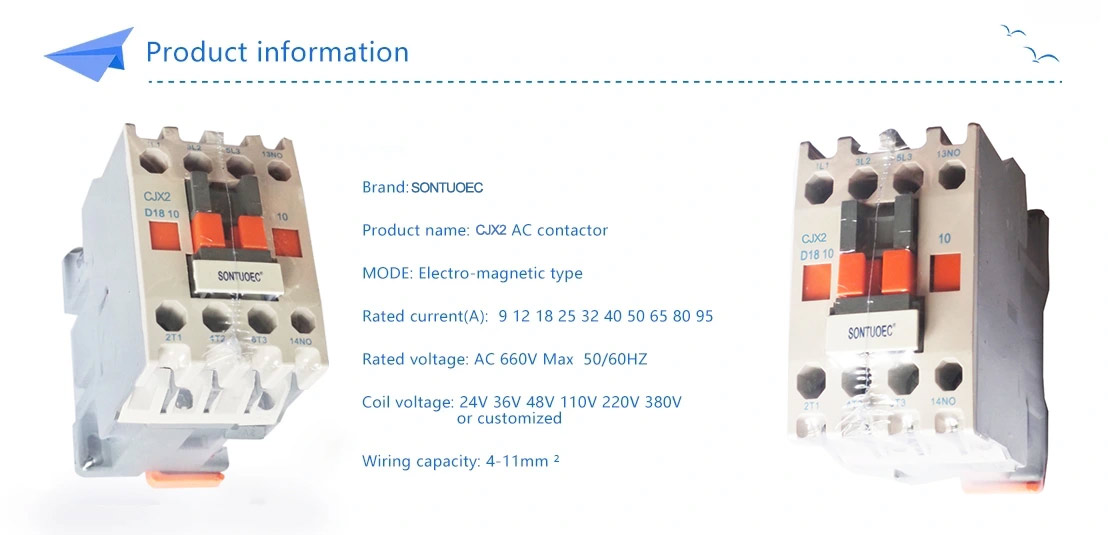

LC1-N प्रकार AC CONTACTOR

LC1-N TYPE AC CONTACTORS AC 50Hz या 60Hz के साथ सर्किट में उपयोग के लिए उपयुक्त है, 660V तक वोल्टेज (कुछ मॉडल के लिए 690V तक) और 95A तक की धाराएं। इसका उपयोग लंबी दूरी पर सर्किट को जोड़ने और तोड़ने के लिए किया जाता है, साथ ही अक्सर एसी मोटर्स को शुरू करने और नियंत्रित करने के लिए।

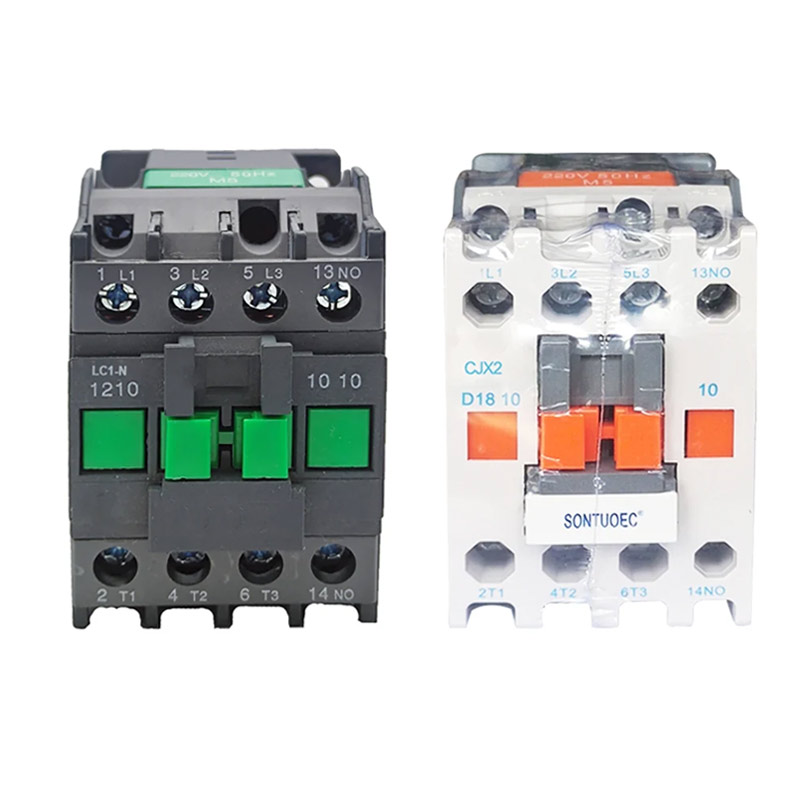

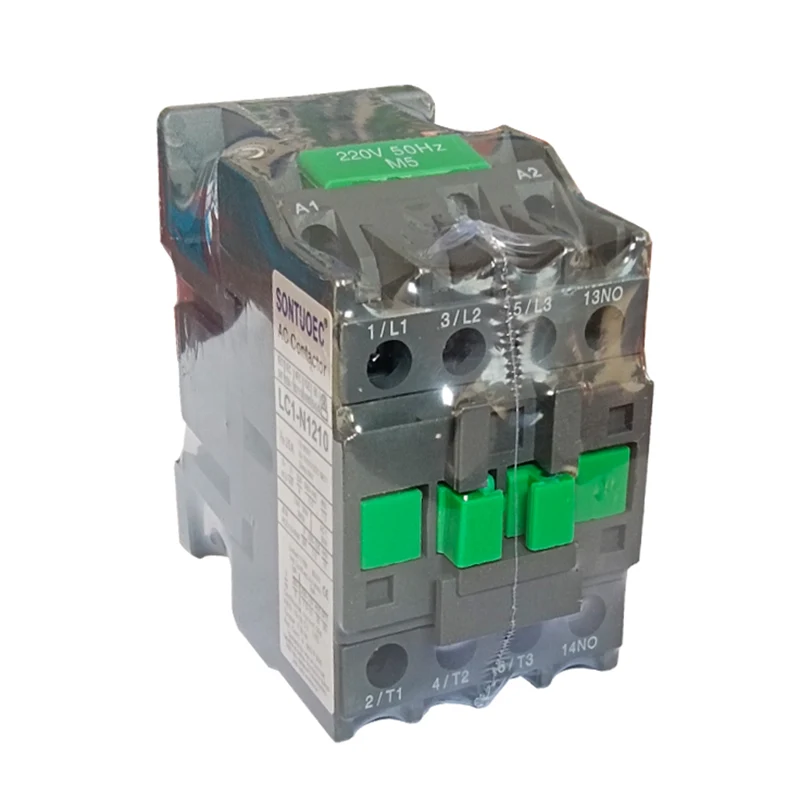

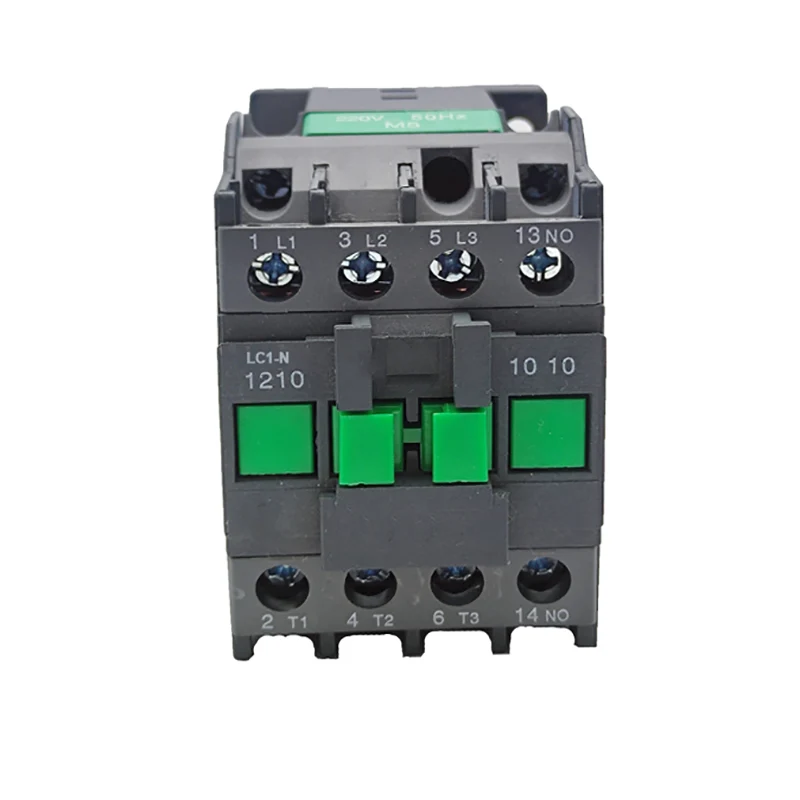

नमूना:LC1-N1210

जांच भेजें

उत्पाद वर्णन

प्रकार		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
रेटेड वर्किंग करंट (ए)	AC3	9	12	18	25	32	40	50	65	80	95
रेटेड वर्किंग करंट (ए)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-चरण की मानक शक्ति रेटिंग मोटर्स 50/60 हर्ट्ज इनगेटरी एसी -3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
रेटेड हीट करंट (ए)		20	20	32	40	50	60	80	80	125	125
विद्युत जीवन	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
विद्युत जीवन	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
यांत्रिक जीवन (x104)		1000	1000	1000	1000	800	800	800	800	600	600
संपर्कों की संख्या	3P+नहीं					3P+NC+नहीं
संपर्कों की संख्या	3 पी+नेकां					3P+NC+नहीं

संरचनात्मक विशेषताएं

मॉड्यूलर डिज़ाइन: LC1-N TYPE AC CONTACTOR पूर्ण फ़ंक्शन संयोजन के साथ मॉड्यूलर डिज़ाइन को अपनाता है, जो उपयोगकर्ताओं के लिए उनकी आवश्यकताओं के अनुसार चुनने और संयोजन करने के लिए सुविधाजनक है।

इलेक्ट्रोमैग्नेटिक सिस्टम: इलेक्ट्रोमैग्नेटिक कॉइल और आयरन कोर सहित, जो संपर्ककर्ता का एक महत्वपूर्ण हिस्सा है, संपर्कों को बंद करने और वियोग को चलाने के लिए उस पर भरोसा करता है।

संपर्क प्रणाली: मुख्य संपर्क और सहायक संपर्क सहित। मुख्य संपर्क का उपयोग मुख्य सर्किट को जोड़ने और तोड़ने और बड़े करंट को नियंत्रित करने के लिए किया जाता है; विभिन्न नियंत्रण विधियों की आवश्यकताओं को पूरा करने के लिए सहायक संपर्क नियंत्रण सर्किट में है।

आर्क बुझाने वाली प्रणाली: एक आर्क बुझाने वाले उपकरण से सुसज्जित, आम तौर पर अर्ध-निर्मित अनुदैर्ध्य स्लिट क्ले आर्क बुझाने वाला कवर, और एक मजबूत चुंबकीय उड़ाने वाले आर्क सर्किट से लैस है ताकि यह सुनिश्चित किया जा सके कि आर्क द्वारा उत्पन्न सर्किट को तोड़ने के लिए संपर्क मज़बूती से बुझा हुआ है, संपर्कों के लिए आर्क क्षति को कम करें।

संचालन का सिद्धांत

जब नियंत्रण सर्किट ऊर्जावान होता है, तो विद्युत चुम्बकीय कॉइल एक चुंबकीय क्षेत्र उत्पन्न करता है, जो संपर्कों को बंद करने के लिए लोहे को कोर को आकर्षित करता है, इस प्रकार कंप्रेसर के मुख्य सर्किट को जोड़ता है। जब नियंत्रण सर्किट डी-एनर्जेटेड होता है, तो चुंबकीय क्षेत्र गायब हो जाता है, लोहे की कोर को वसंत की कार्रवाई के तहत रीसेट किया जाता है, संपर्क डिस्कनेक्ट हो जाता है, और कंप्रेसर का मुख्य सर्किट भी डिस्कनेक्ट हो जाता है।
