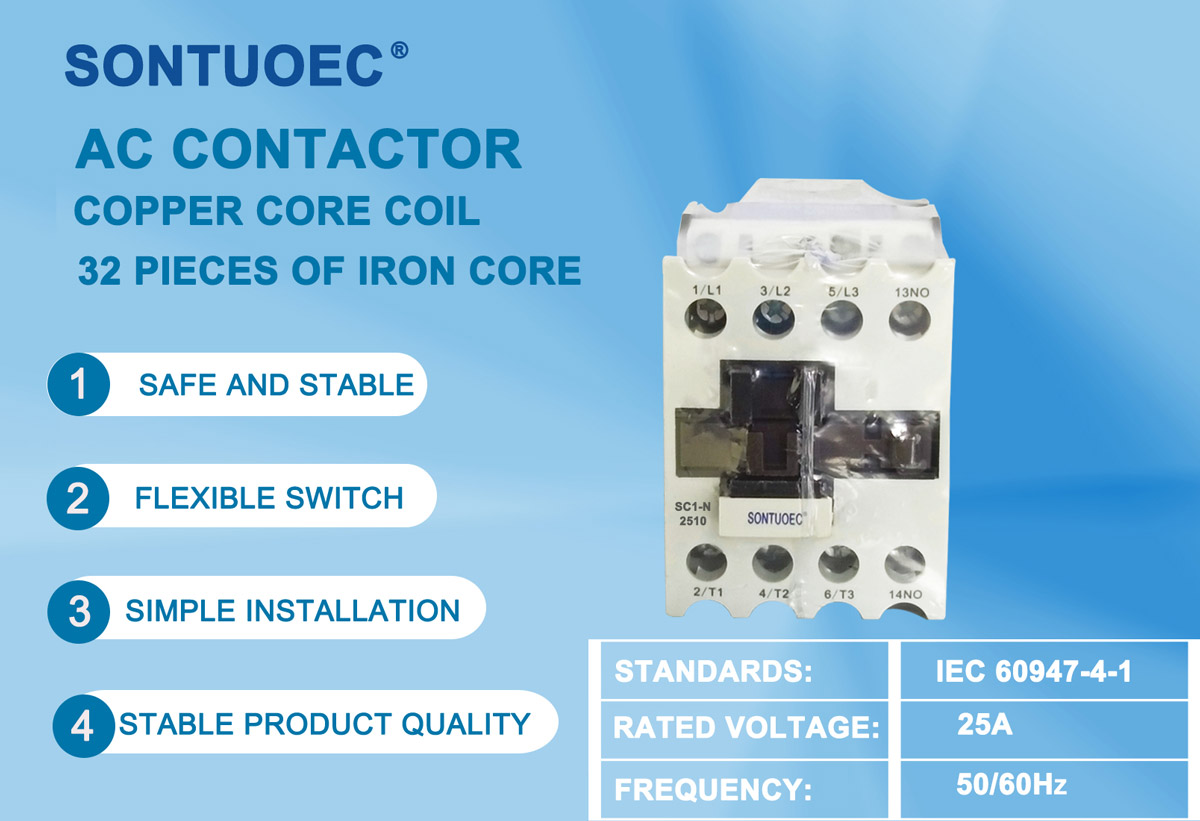

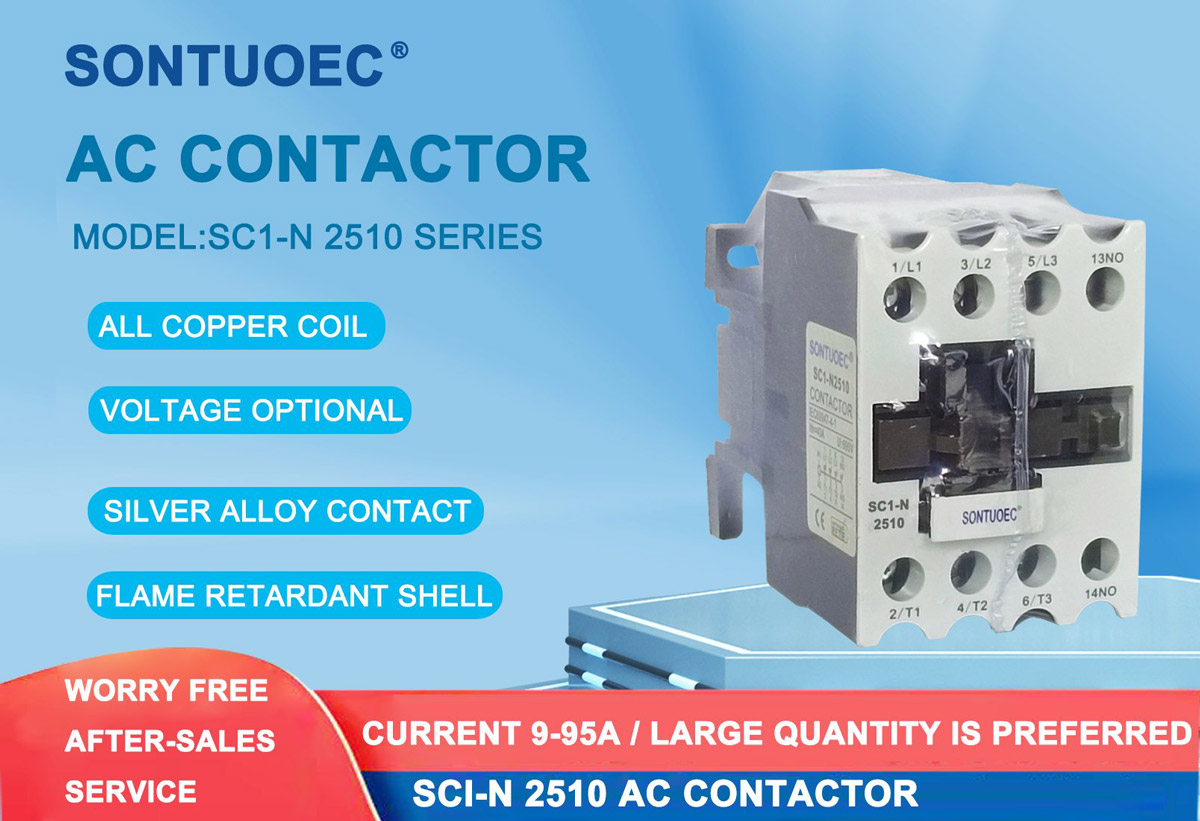

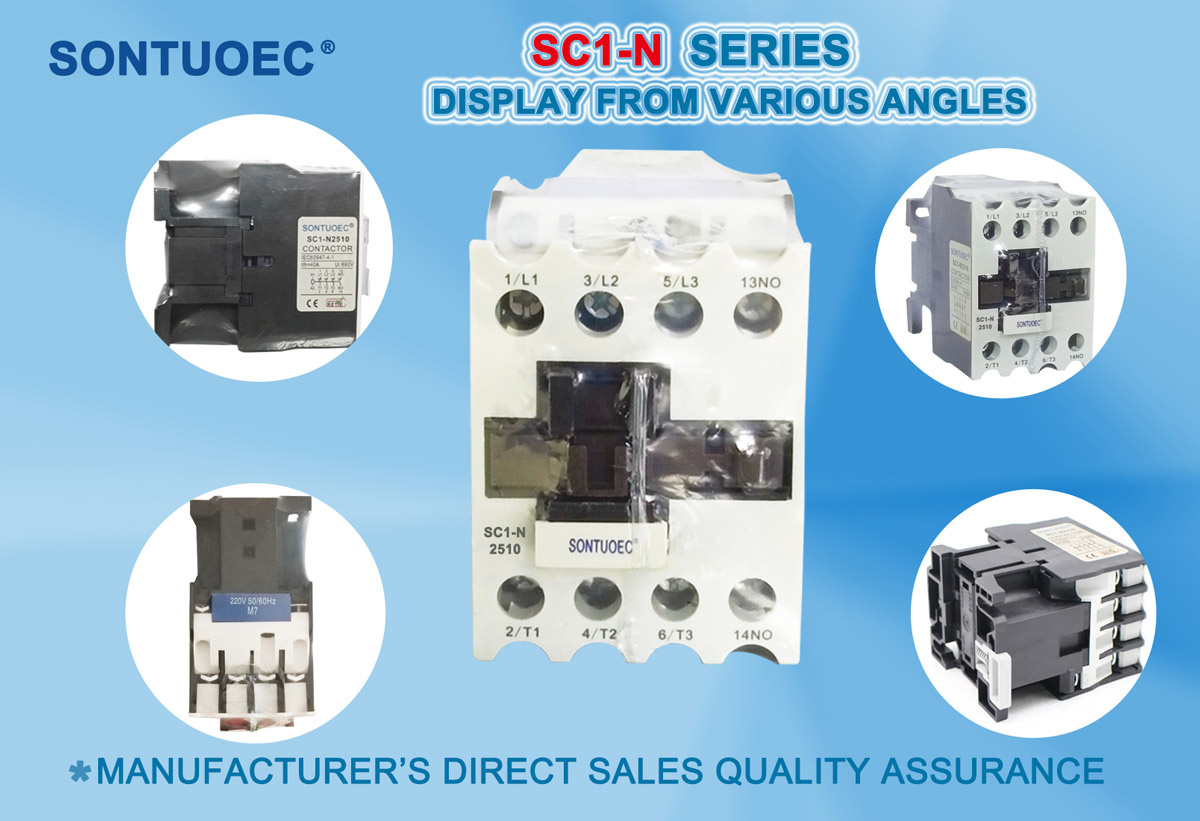

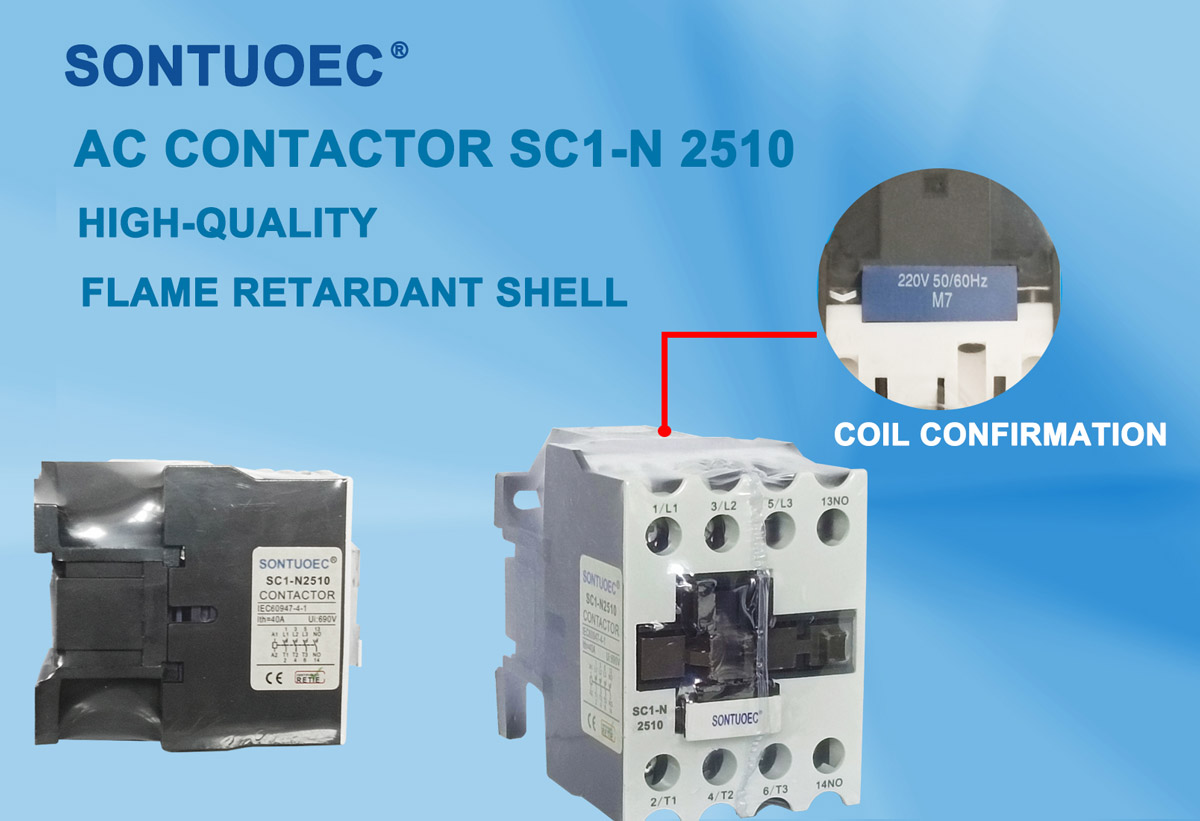

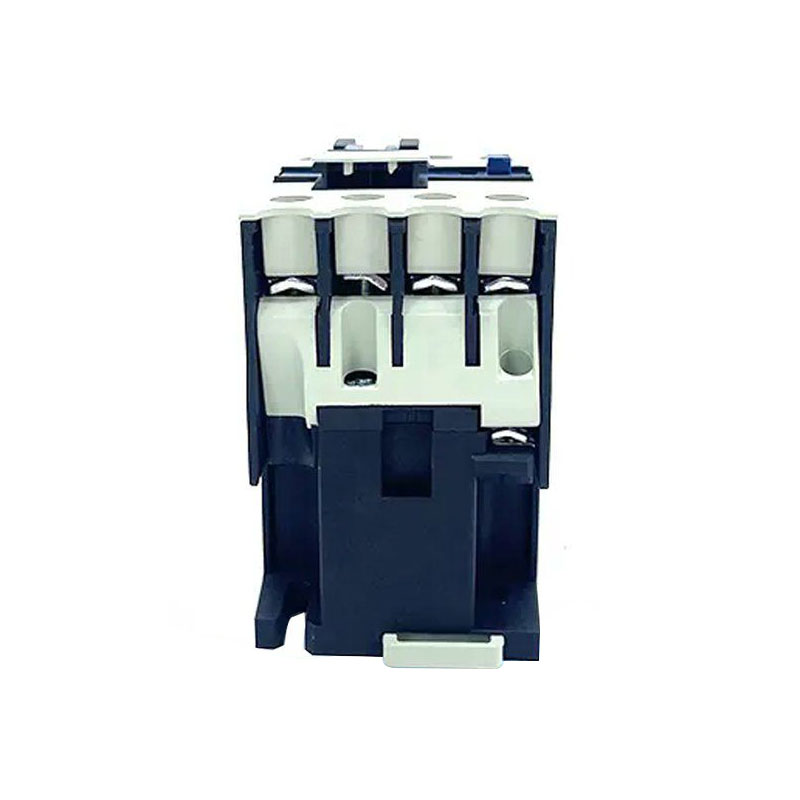

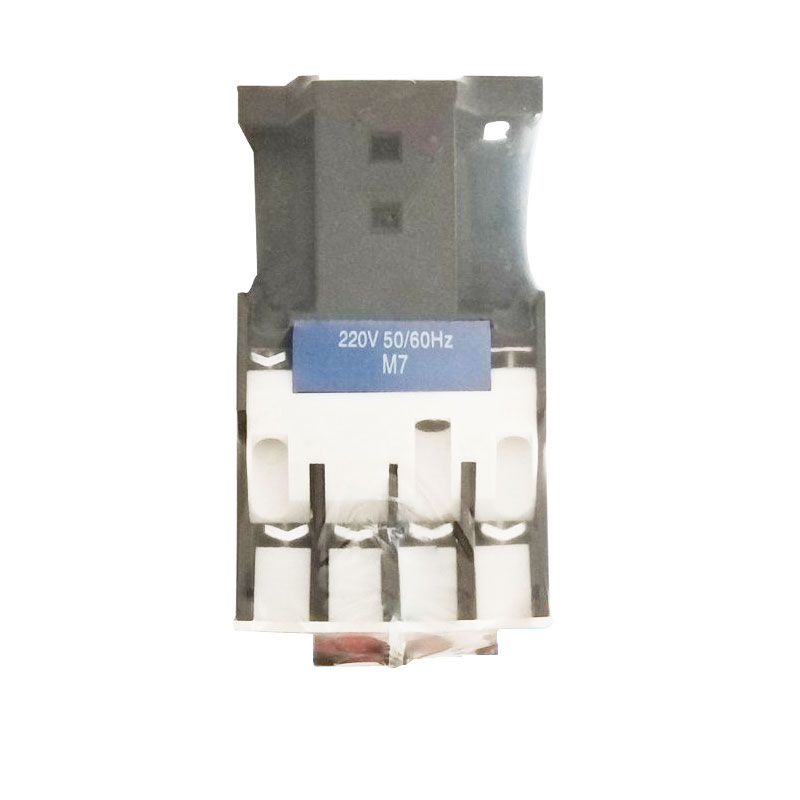

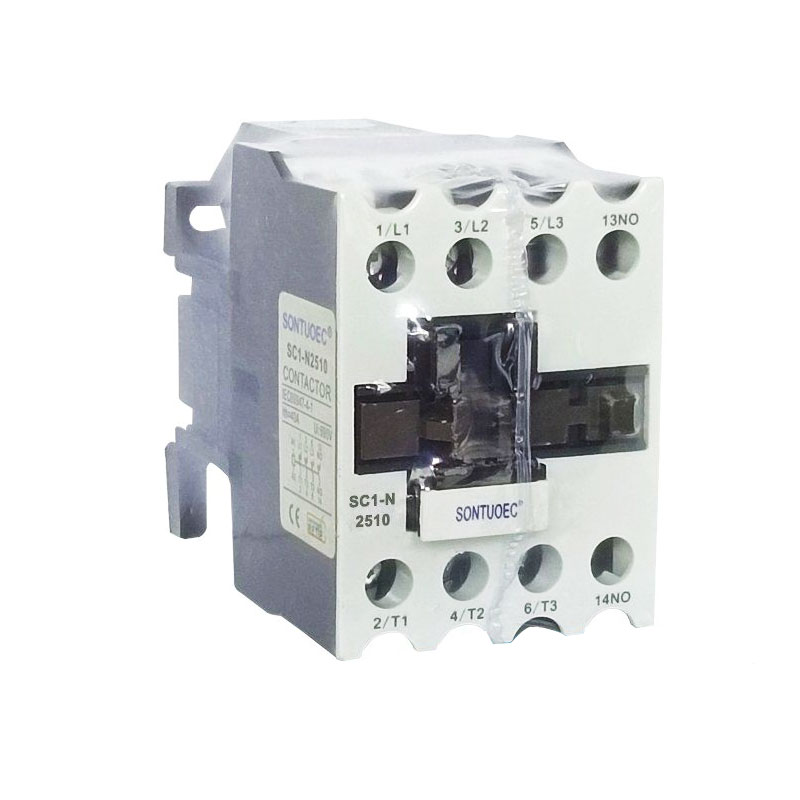

3 पोल एसी संपर्ककर्ता

संरचना और कार्य सिद्धांत

संरचना:

इलेक्ट्रोमैग्नेटिक सिस्टम: कॉइल, कोर, आदि जैसे घटक शामिल हैं, जिनका उपयोग संपर्क प्रणाली के उद्घाटन और समापन को चलाने के लिए चुंबकीय प्रवाह उत्पन्न करने के लिए किया जाता है।

संपर्क प्रणाली: मुख्य संपर्क और सहायक संपर्क सहित। मुख्य संपर्क का उपयोग उच्च वर्तमान को ले जाने के लिए किया जाता है, और सहायक संपर्क का उपयोग नियंत्रण संकेतों के संचरण और प्रतिक्रिया को महसूस करने के लिए किया जाता है।

आर्क बुझाने वाला उपकरण: संपर्क को नुकसान से बचाने के लिए संपर्क को डिस्कनेक्ट करने के लिए उत्पन्न चाप को बुझाने के लिए उपयोग किया जाता है।

शेल: आंतरिक घटकों को बाहरी वातावरण से बचाने के लिए उपयोग किया जाता है।

काम के सिद्धांत:

जब कॉइल ऊर्जावान होता है, तो आयरन कोर चुंबकत्व उत्पन्न करता है और संपर्क प्रणाली को बंद करने के लिए आकर्षित करता है, जिससे तीन-चरण सर्किट खुला होता है।

जब कॉइल को डी-एनर्जेट किया जाता है, तो आयरन कोर अपने चुंबकत्व को खो देता है और संपर्क प्रणाली तीन-चरण सर्किट को डिस्कनेक्ट करने के लिए वसंत की कार्रवाई के तहत अलग हो जाती है।

तीसरा, आवेदन और चयन

आवेदन:

3 पोल एसी कॉन्टैक्टर का व्यापक रूप से औद्योगिक स्वचालन, पावर सिस्टम और बिल्डिंग ऑटोमेशन में उपयोग किया जाता है।

इसका उपयोग तीन-चरण मोटर्स को शुरू करने, रोकने और उलटने जैसे संचालन को नियंत्रित करने के लिए किया जा सकता है।

इसका उपयोग रिमोट कंट्रोल और पावर सिस्टम की सुरक्षा का एहसास करने के लिए भी किया जा सकता है।

चयन:

3 पोल एसी संपर्ककर्ता का चयन करते समय, रेटेड वोल्टेज जैसे कारकों, रेटेड करंट और लोड प्रकार के पावर सिस्टम पर विचार किया जाना चाहिए।

वर्तमान रेटिंग लोड के अधिकतम ऑपरेटिंग करंट से अधिक या बराबर होनी चाहिए।

वोल्टेज रेटिंग को पावर सिस्टम के वोल्टेज स्तर के लिए अनुकूलित किया जाना चाहिए।
