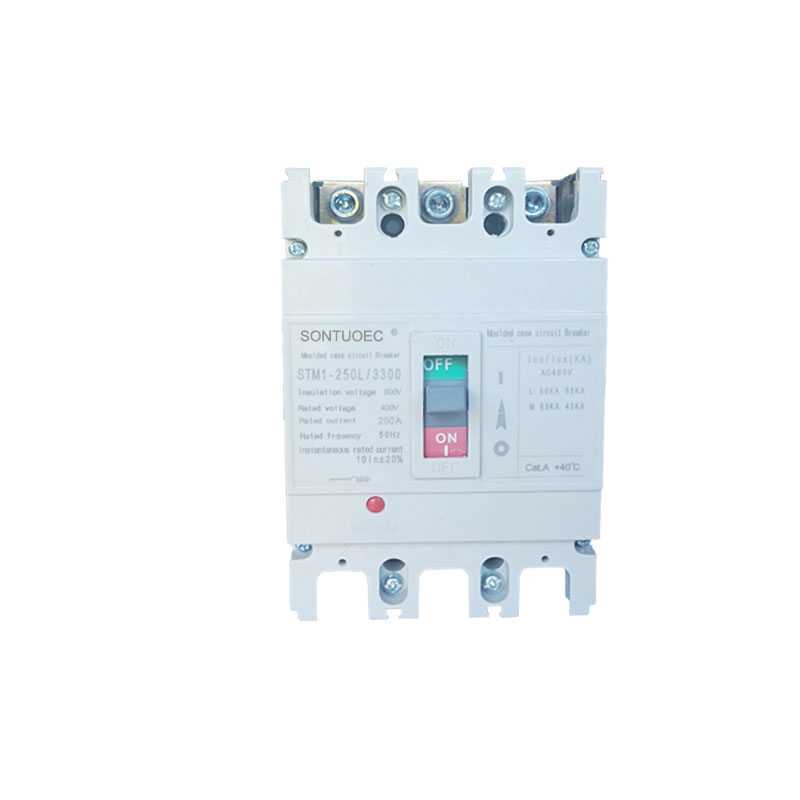

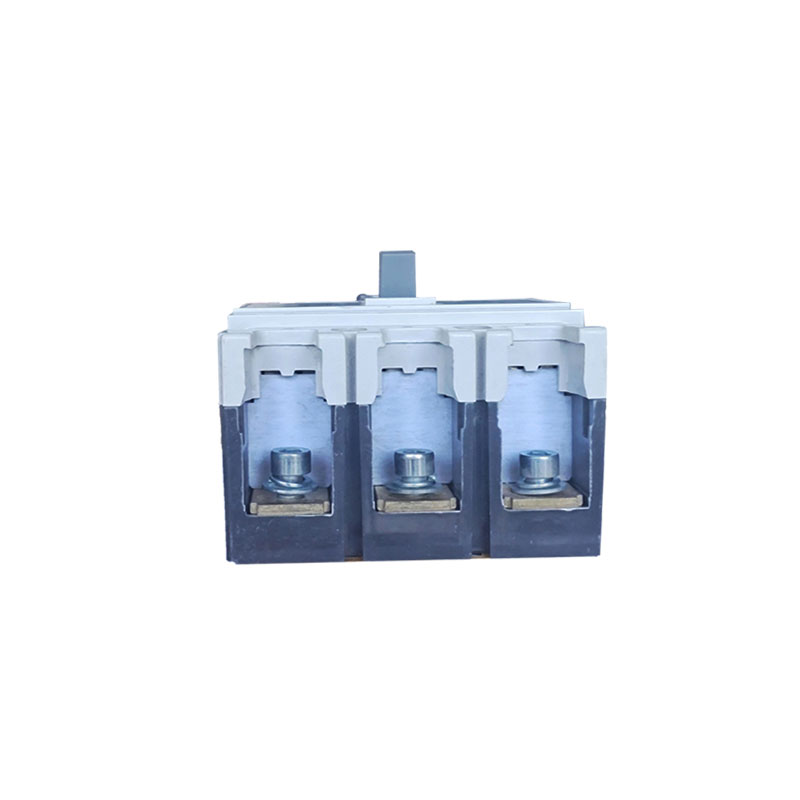

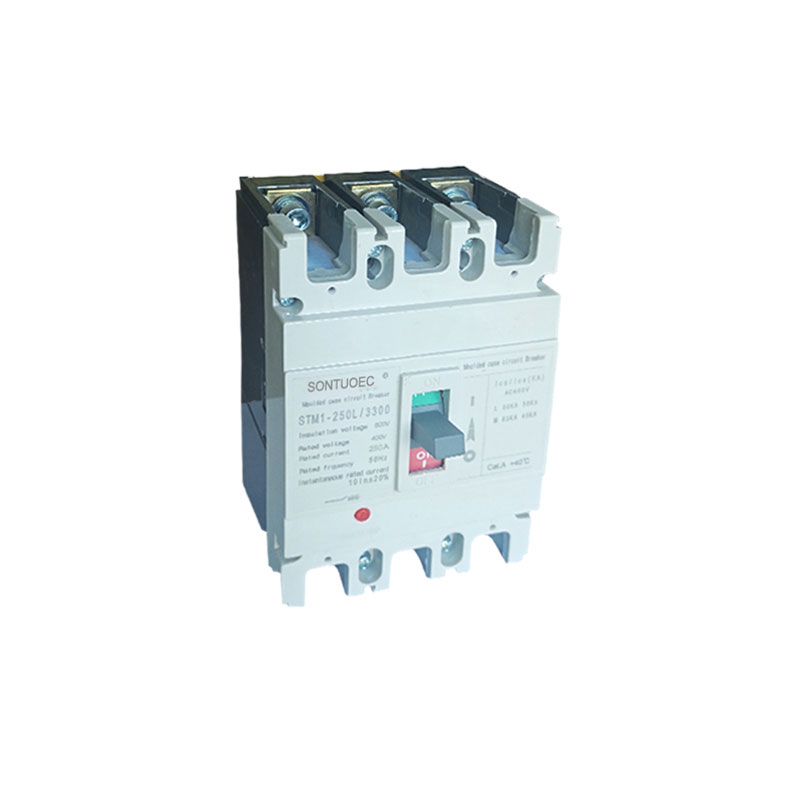

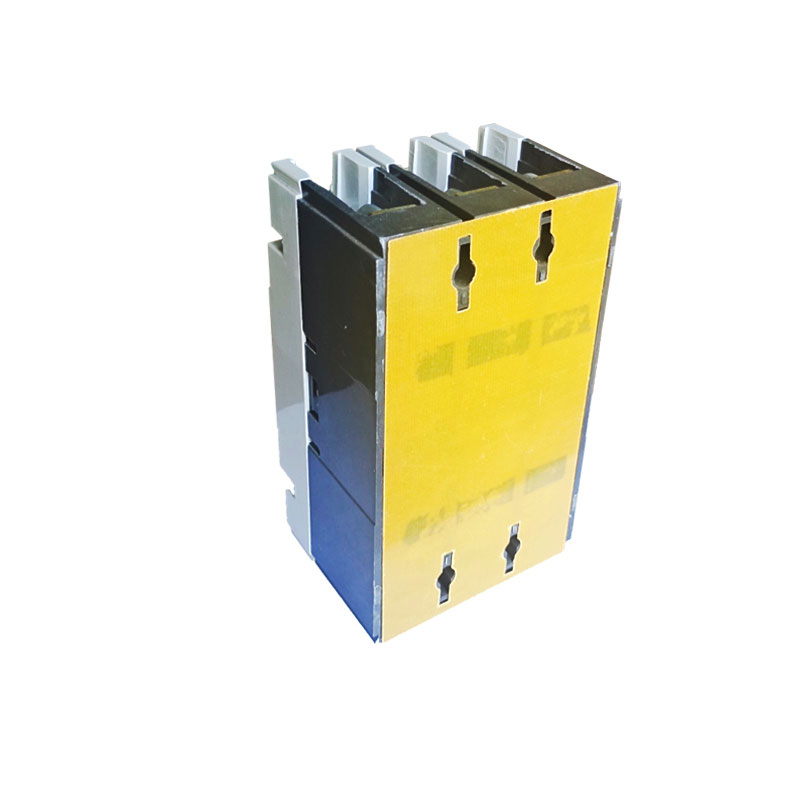

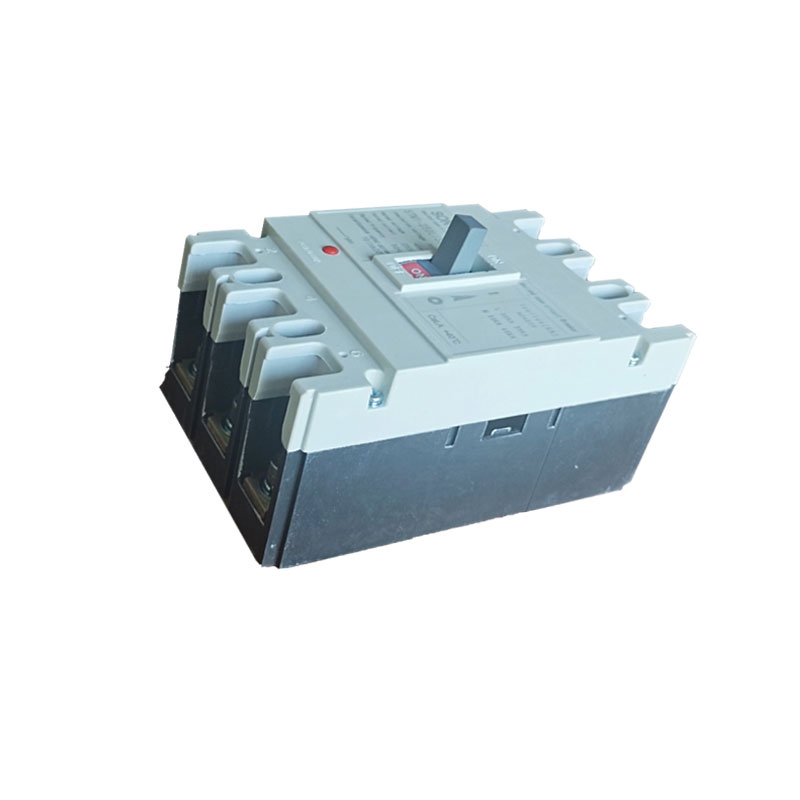

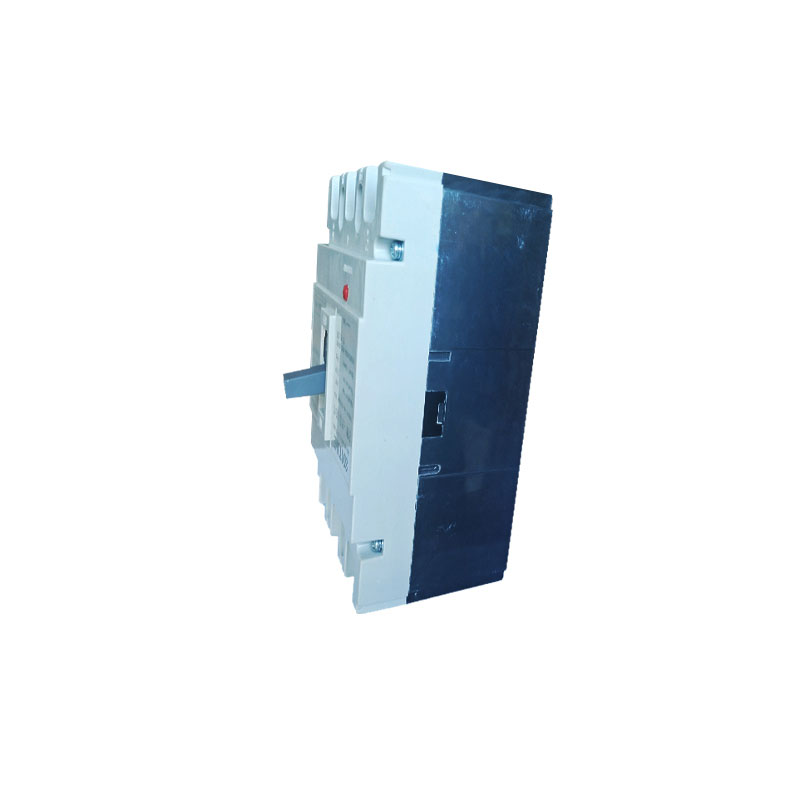

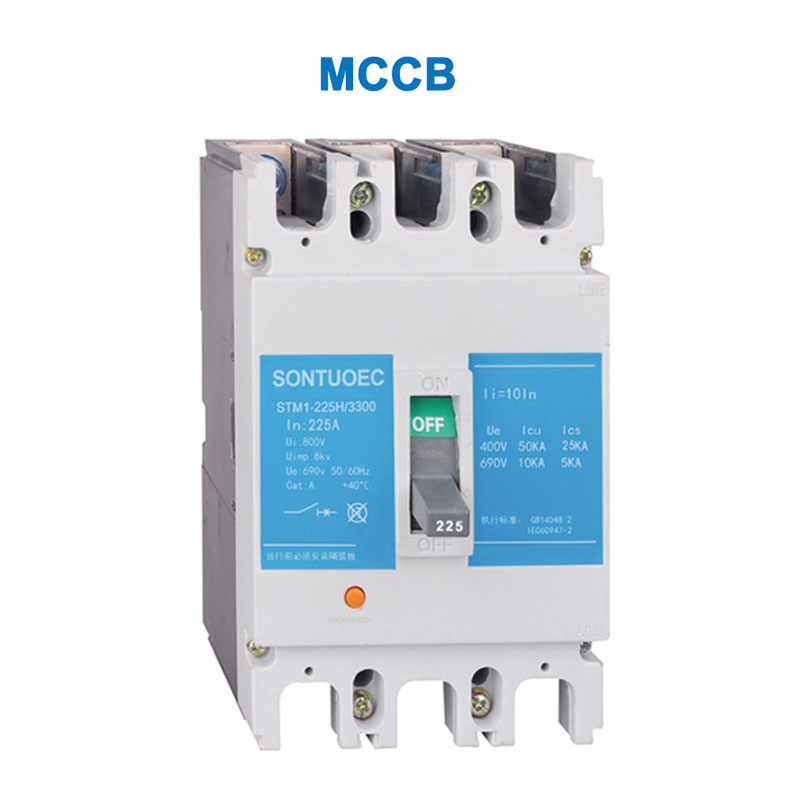

STM1 ढाला केस सर्किट ब्रेकर्स, MCCB, पूरा नाम ढाला हुआ केस सर्किट ब्रेकर है। यह अधिभार, शॉर्ट-सर्किट और अंडरवोल्टेज सुरक्षा के साथ एक विद्युत सुरक्षा उपकरण है, जिसका व्यापक रूप से औद्योगिक, वाणिज्यिक और आवासीय क्षेत्रों में बिजली वितरण प्रणालियों में उपयोग किया जाता है। STM1 ढाला केस सर्किट ब्रेकर्स एक महत्वपूर्ण विद्युत सुरक्षा उपकरण है जिसमें अधिभार, शॉर्ट सर्किट और अंडरवोल्टेज सुरक्षा जैसे कार्यों के साथ है। इसके कामकाजी सिद्धांत, विशेषताओं, अनुप्रयोग परिदृश्यों और चयन और स्थापना विधियों को समझकर, आप इलेक्ट्रिकल सिस्टम के सुरक्षित संचालन को सुनिश्चित करने के लिए STM1 ढाला केस सर्किट ब्रेकर्स का बेहतर उपयोग और बनाए रख सकते हैं।
विशेष विवरण
प्रकार | फ्रेम करंट (एलएनएम) | रेटेड करंट (ए) | रेटेड वोल्टेज (v) | रेटेड इन्सुलेशन वोल्टेज | शॉर्ट-सर्किट ब्रेकिंग एबिटिटी का 400V को सीमित करना | रेटेड opearating शॉर्ट-सर्किट ब्रेकर क्षमता KA 400V | रूपरेखा आयाम |
बढ़ते
DIMENSIONS
|
||||
L | डब्ल्यू 3 पी/4 पी | H | A | B | 4-d | |||||||
एसटीएम 1-63 एल | 63 |
(६), १०,१६,२०,२५,३२,
40,50,63
|
एसी 400 वी | 500V | 25 | 18 | 135 | 78 | 73.5 | 25 | 117 | Φ3.5 |
STM1-63 मीटर | 50 | 35 | 135 | 78/103 | 81.5 | |||||||
STM1-100L | 100 |
(१०), १६,२०,२५,३२,४०,
50,63,80,100
|
एसी 400 वी | 500V | 35 | 35 | 150 | 92 | 68 | 30 | 129 | Φ4.5 |
STM1-100M | 50 | 50 | 150 | 92/122 | 86 | |||||||
STM1-100 एच | 85 | 85 | ||||||||||
STM1-160 L. | 160 | 100,125,140,160 | एसी 400 वी | 690V | 35 | 35 | 165 | 107 | 86 | 35 | 126 | Φ4.5 |
STM1-160M | 50 | 50 | 165 | 107/142 | 103 | |||||||
STM1-160H | 85 | 85 | ||||||||||
STM1-225L | 225 |
100,125,140,160,180,
200,225
|
एसी 400 वी | 690V | 35 | 22 | 165 | 107 | 86 | 35 | 126 | Φ4.5 |
STM1-225M | 50 | 35 | 165 | 107/142 | 103 | |||||||
STM1-225H | 85 | 50 | ||||||||||
STM1-400L | 400 |
225,250,315,350,
400
|
एसी 400 वी | 690V | 42 | 35 | 257 | 150/198 | 105 | 44 | 194 | Φ7 |
STM1-400M | 65 | 50 | 257 | 150/198 | 105 | 44 | 194 | Φ7 | ||||
STM1-400H | 100 | 65 | ||||||||||
STM1-630L | 630 | 400,500,630 | एसी 400 वी | 690V | 42 | 35 | 270 | 182/240 | 110 | 58 | 200 | Φ7 |
STM1-630M | 65 | 50 | 270 | 182 | 110 | 58 | 200 | Φ7 | ||||
STM1-630H | 100 | 65 | ||||||||||
STM1-800M | 800 | 630,700,800 | एसी 400 वी | 690V | 75 | 50 | 275 | 210 | 103 | 70 | 243 | Φ7 |
STM1-800H | 100 | 65 |
STM1 ढाला केस सर्किट ब्रेकर्स के मुख्य कार्य
अधिभार संरक्षण: जब सर्किट में करंट STM1 ढाला केस सर्किट ब्रेकर्स के रेटेड मान से अधिक हो जाता है, तो यह सर्किट और उपकरणों को ओवरहीटिंग से रोकने के लिए समय की एक निर्धारित अवधि के भीतर स्वचालित रूप से सर्किट को काट देगा, इस प्रकार आग और क्षति से बचता है।
शॉर्ट सर्किट प्रोटेक्शन: जब एक सर्किट में शॉर्ट सर्किट होता है, तो STM1 मोल्डेड केस सर्किट ब्रेकर सर्किट और उपकरणों को गंभीर नुकसान पहुंचाने से शॉर्ट सर्किट करंट को रोकने के लिए सर्किट को जल्दी से काट देंगे।
अंडरवोल्टेज प्रोटेक्शन (कुछ STM1 ढाले केस सर्किट ब्रेकर्स में यह फ़ंक्शन होता है): जब बिजली की आपूर्ति वोल्टेज एक निश्चित स्तर तक कम हो जाती है, तो STM1 ढाला केस सर्किट ब्रेकर्स कम वोल्टेज के तहत ऑपरेशन के कारण उपकरणों को क्षतिग्रस्त या खराबी से रोकने के लिए सर्किट को काट देगा।
STM1 ढाला केस सर्किट ब्रेकर्स में सर्किट में वर्तमान और वोल्टेज परिवर्तनों का पता लगाने के लिए एक आंतरिक थर्मल चुंबकीय या इलेक्ट्रॉनिक ट्रिप डिटेक्टर होता है। जब वर्तमान या वोल्टेज असामान्य होता है, तो स्ट्राइकर STM1 ढाला केस सर्किट ब्रेकर्स के ट्रिपिंग तंत्र को ट्रिगर करता है, जिससे यह सर्किट को जल्दी से काट देता है।
1. थर्मल मैग्नेटिक ट्रिपर: यह एक यात्रा को ट्रिगर करने के लिए एक कंडक्टर से गुजरने पर उत्पन्न गर्मी का उपयोग करता है। जब वर्तमान बहुत अधिक होता है, तो कंडक्टर गर्म हो जाता है, जिससे थर्मल चुंबकीय स्ट्राइकर के अंदर द्विध्रुवीय झुक जाता है, इस प्रकार ट्रिपिंग तंत्र को ट्रिगर करता है।
2.electronic स्ट्राइकर: यह वर्तमान और वोल्टेज में परिवर्तन का पता लगाने और ट्रिपिंग तंत्र की कार्रवाई को नियंत्रित करने के लिए इलेक्ट्रॉनिक घटकों का उपयोग करता है। जब एक असामान्यता का पता लगाया जाता है, तो इलेक्ट्रॉनिक स्ट्राइकर सर्किट को काटने के लिए ट्रिपिंग तंत्र को एक संकेत भेजता है।
उच्च ब्रेकिंग क्षमता: STM1 ढाला केस सर्किट ब्रेकर्स में उच्च शॉर्ट-सर्किट ब्रेकिंग क्षमता होती है, जो शॉर्ट-सर्किट होने पर सर्किट को जल्दी से काट सकता है और सर्किट और उपकरणों की सुरक्षा की रक्षा करता है।
एकाधिक सुरक्षा कार्य: बुनियादी अधिभार और शॉर्ट-सर्किट सुरक्षा कार्यों के अलावा, कुछ STM1 ढाला केस सर्किट ब्रेकर्स में अतिरिक्त कार्य भी होते हैं जैसे कि अंडरवोल्टेज प्रोटेक्शन और ग्राउंड फॉल्ट प्रोटेक्शन।
स्थापित करने और बनाए रखने के लिए आसान: STM1 ढाला केस सर्किट ब्रेकर्स आमतौर पर मॉड्यूलर डिज़ाइन को अपनाते हैं, जो स्थापित करना और बनाए रखना आसान है, और विभिन्न बिजली वितरण प्रणालियों के लिए उपयुक्त है।
उच्च विश्वसनीयता: STM1 ढाला केस सर्किट ब्रेकर्स को सख्ती से परीक्षण किया गया है और इलेक्ट्रिकल सिस्टम के सुरक्षित संचालन को सुनिश्चित करने के लिए उच्च विश्वसनीयता और स्थिरता के लिए प्रमाणित किया गया है।
STM1 ढाला केस सर्किट ब्रेकर्स का उपयोग औद्योगिक, वाणिज्यिक और आवासीय क्षेत्रों में बिजली वितरण प्रणालियों में व्यापक रूप से किया जाता है, या तो एक सर्किट के मुख्य स्विच या शाखा स्विच के रूप में। वे आमतौर पर वितरण बक्से, वितरण अलमारियाँ या नियंत्रण अलमारियाँ में स्थापित होते हैं ताकि सर्किट और उपकरणों को असामान्य धाराओं और वोल्टेज के कारण होने वाले नुकसान से बचाया जा सके।
