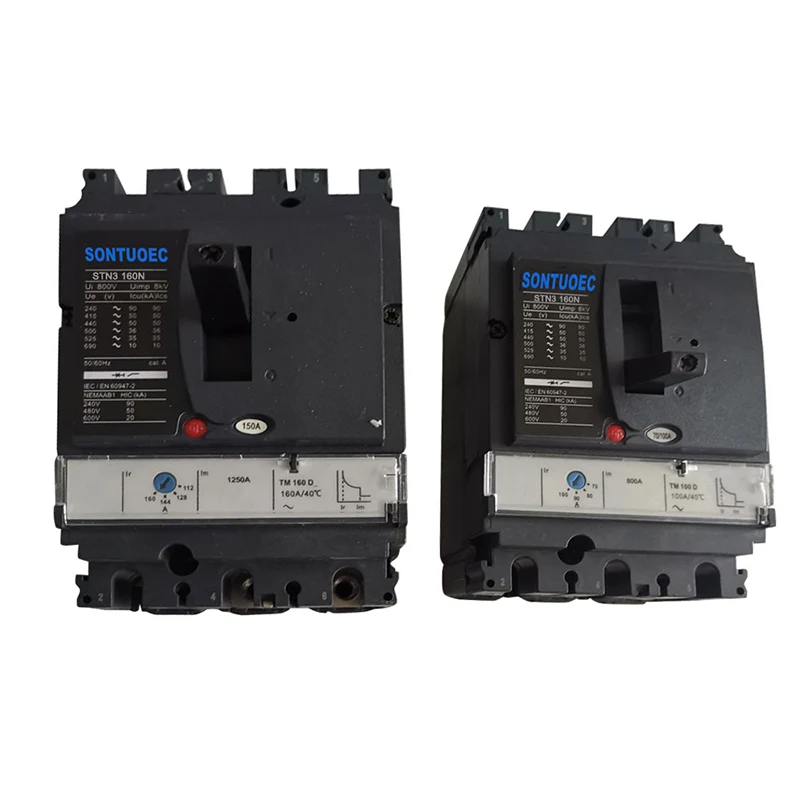

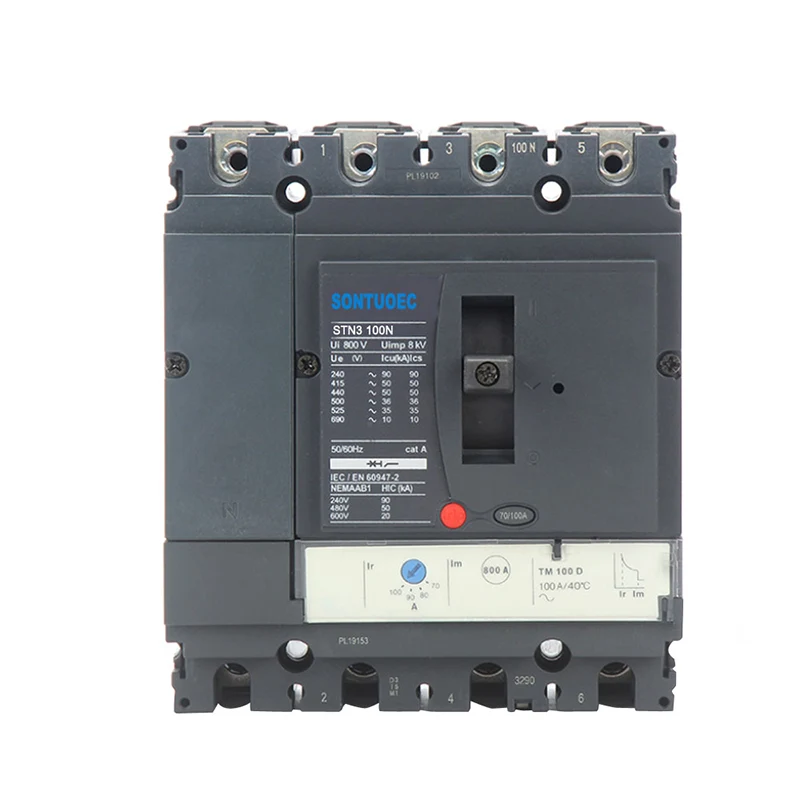

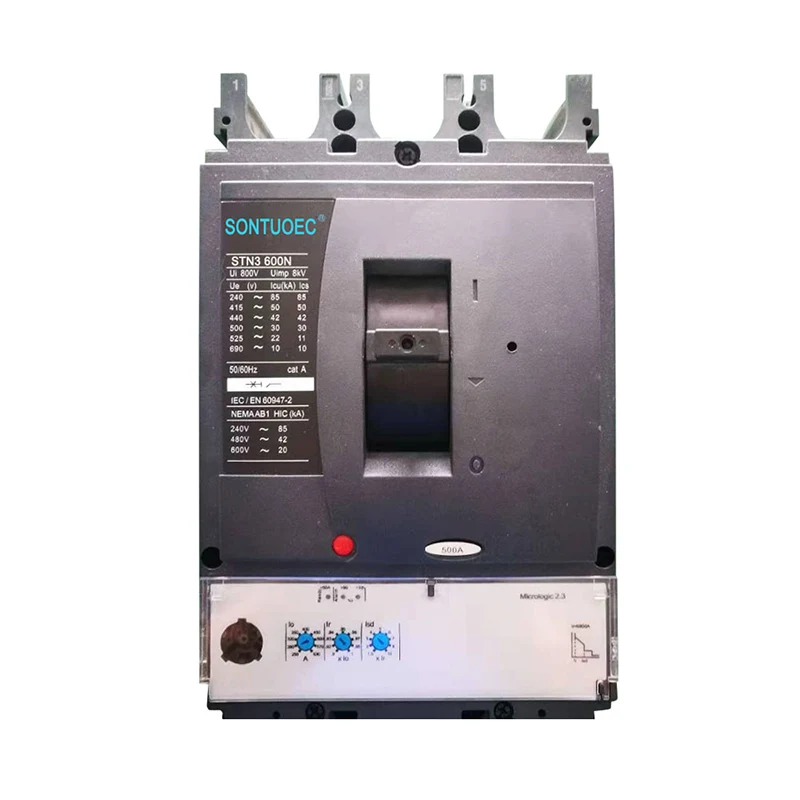

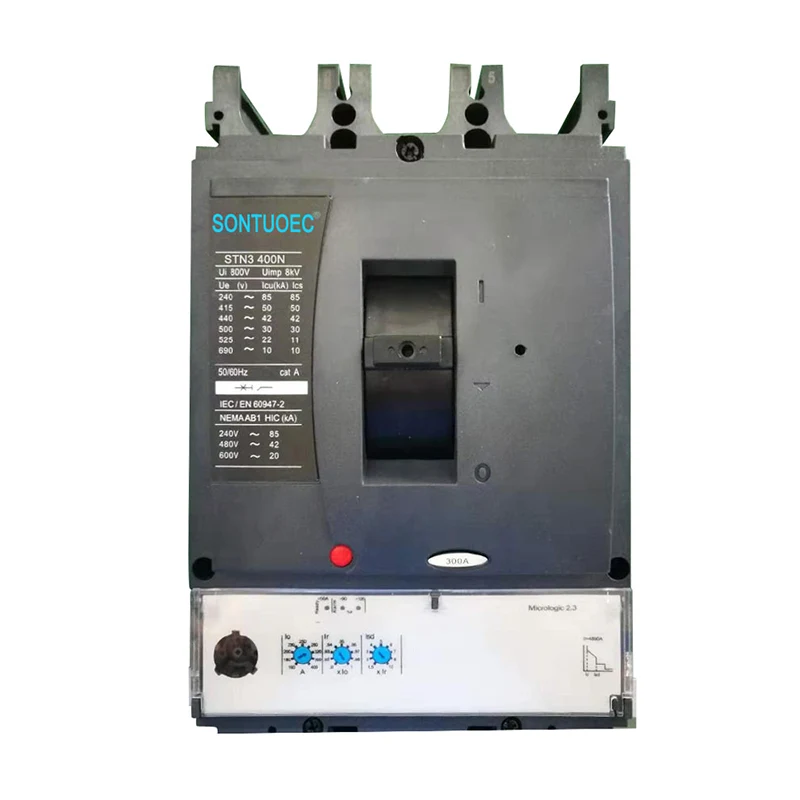

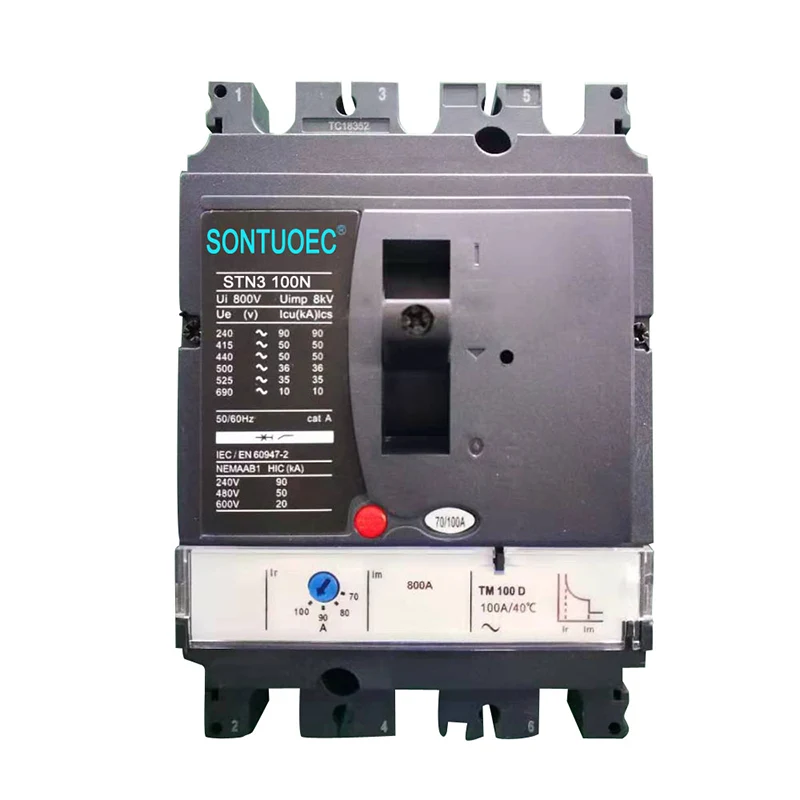

STN3 प्रकार का ढाला हुआ केस सर्किट ब्रेकर

STN3 टाइप मोल्डेड केस सर्किट ब्रेकर विभिन्न अनुप्रयोगों में विद्युत सुरक्षा के लिए एक विश्वसनीय और उन्नत समाधान है। इसकी कॉम्पैक्ट डिजाइन, व्यापक सुरक्षा सुविधाएँ और संचार क्षमताएं इसे आधुनिक विद्युत प्रणालियों के लिए एक आदर्श विकल्प बनाती हैं।

नमूना:STN3

जांच भेजें

उत्पाद वर्णन

विशेष विवरण	STN3 100				STN3 160				STN3 250				STN3 400				STN3 630
फ्रेम करंट (ए)	100				160				250				400				630
खम्भों की संख्या	3		4		3		4		3		4		3		4		3		4
परम ब्रेकिंग क्षमता (ICU, KA)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240V (से)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380/415V (KA)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
रेटेड इन्सुलेशन वोल्टेज	AC800V
रेटेड वोल्टेज	AC690V
रेटेड करंट, थर्मल ट्रिपिंग, टीएमडी, ए	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
रेटेड करंट, इलेक्ट्रॉनिक ट्रिपिंग, माइक, ए	40, 100				40, 100, 160				100, 160, 250				250,				250, 400,
													400				630
सहायक, चेतावनी, दोष सहायक उपकरण	या/sd/sde/sdx
शंट और वोल्टेज कॉइल के तहत	एमएक्स/एमएन
यांत्रिक जीवन	50000				40000				20000				15000				15000
विद्युत जीवन	30000				20000				10000				6000				4000

प्रतिरूप संख्या।	STN3
मानक:	IEC 60947-2
आर्क-एक्स्टिंगुइज़िंग मीडियम	वायु
संरचना	मेकसीबी
प्रकार	मौलड केस सर्किट ब्रेकर
प्रमाणीकरण	सीटी
स्वीकृति	CE, ISO9001
डिलीवरी का समय	20 दिनों के भीतर
विनिर्देश	63A-630A
मूल	वेनझो ज़ानजियांग
उत्पादन क्षमता	2000Pieces/सप्ताह
रफ़्तार	सामान्य प्रकार सर्किट ब्रेकर
इंस्टालेशन	तय
ध्रुव संख्या	3 पी 4 पी
समारोह	पारंपरिक सर्किट ब्रेकर, सर्किट-ब्रेकर विफलता संरक्षण, अति संरक्षण
कीमत	कारखाना मूल्य
वारंटी समय	12 महीने का
परिवहन पैकेज	आंतरिक बॉक्स/कार्टन
ट्रेडमार्क	ESOUEEC, WZSCEC, ESUTUNE, IMDEC
एचएस कोड	8536200000

प्रमुख विशेषताऐं

• सुरक्षा और कार्यक्षमता: ये ब्रेकर विद्युत प्रणालियों के लिए व्यापक सुरक्षा प्रदान करते हैं, जिसमें अधिभार और शॉर्ट-सर्किट सुरक्षा शामिल हैं। वे स्वचालित रूप से सर्किट को डिस्कनेक्ट करने के लिए डिज़ाइन किए जाते हैं जब एक गलती होती है, उपकरण को नुकसान को रोकने और सुरक्षा सुनिश्चित करने से।

• शेल करंट और रेटेड करंट: शेल करंट (जैसे, 160N) ब्रेकर के आवास की अधिकतम विस्तार योग्य बाधित क्षमता को इंगित करता है। रेटेड करंट (जैसे, 100 ए) अधिकतम सामान्य ऑपरेटिंग करंट है, सर्किट को ओवरक्रेक्ट के कारण ट्रिपिंग को रोकने के लिए अधिक नहीं होना चाहिए।

• पोल कॉन्फ़िगरेशन: 3-पोल (3 पी) और 4-पोल (4 पी) कॉन्फ़िगरेशन में उपलब्ध, विभिन्न विद्युत प्रणालियों और अनुप्रयोगों के लिए उपयुक्त।

• इलेक्ट्रॉनिक ट्रिप यूनिट: उन्नत इलेक्ट्रॉनिक ट्रिप यूनिट सटीक माप और संचार क्षमता प्रदान करते हैं, जो विद्युत मापदंडों के वास्तविक समय की निगरानी और निदान के लिए अनुमति देते हैं।

• कॉम्पैक्ट डिज़ाइन: कॉम्पैक्ट एनएसएक्स श्रृंखला, विशेष रूप से, इसके कॉम्पैक्ट डिजाइन के लिए जाना जाता है, जो ऊर्जा दक्षता, माप, प्रबंधन और संचार उपकरणों को जोड़ती है।

अनुप्रयोग

• औद्योगिक उपयोग: विभिन्न उपकरणों और मशीनरी में विद्युत शक्ति के वितरण और सुरक्षा के लिए औद्योगिक सेटिंग्स में व्यापक रूप से उपयोग किया जाता है।

• ऊर्जा और बुनियादी ढांचा: ऊर्जा वितरण नेटवर्क और बुनियादी ढांचा परियोजनाओं में अनुप्रयोगों के लिए उपयुक्त।

• वाणिज्यिक और आवासीय: मुख्य और माध्यमिक वितरण प्रणालियों के लिए वाणिज्यिक भवनों और आवासीय घरों में भी उपयोग किया जाता है।

कॉम्पैक्ट एनएसएक्स श्रृंखला की अतिरिक्त विशेषताएं

• बढ़ाया सुरक्षा: डबल-रोटेशन संपर्क और ऊर्जा ट्रिपिंग जैसी सुविधाएँ दोषों के खिलाफ विश्वसनीय सुरक्षा सुनिश्चित करती हैं।

• चयनात्मक समन्वय: बेहतर चयनात्मकता दोषों के दौरान अप्रभावित सर्किटों को बिजली की आपूर्ति की निरंतरता को बनाए रखने में मदद करती है।

• संचार क्षमताएं: मोडबस संचार मॉड्यूल और बीएससीएम (ब्रेकर स्थिति नियंत्रण मॉड्यूल) सर्किट ब्रेकर और एक पर्यवेक्षी प्रणाली के बीच डेटा ट्रांसमिशन को सक्षम करते हैं।

• प्रदर्शन और निगरानी: "तैयार" एलईडी और अन्य संकेतक वास्तविक समय की स्थिति की जानकारी प्रदान करते हैं, जबकि FDM121 कैबिनेट डोर डिस्प्ले यूनिट विभिन्न मापा मापदंडों को दिखा सकता है।

• रखरखाव और कॉन्फ़िगरेशन: रखरखाव संकेतक संपर्क, लोड प्रोफाइल और ऑपरेशन काउंट पर पहनते हैं, भविष्य कहनेवाला रखरखाव में सहायता करते हैं।
