इलेक्ट्रिक मोल्डेड केस सर्किट ब्रेकर

इलेक्ट्रिक मोल्डेड केस सर्किट ब्रेकर एक प्रकार का विद्युत उपकरण है जिसमें ओवरलोड, शॉर्ट सर्किट और अंडर वोल्टेज जैसे सुरक्षा कार्य होते हैं। इसका कार्य सिद्धांत यह है कि सामान्य परिचालन स्थितियों के तहत, सर्किट ब्रेकर बंद स्थिति में होता है, जब सर्किट ओवरलोड, शॉर्ट सर्किट या अंडर वोल्टेज और अन्य दोष होता है, तो सर्किट ब्रेकर स्वचालित रूप से सर्किट को डिस्कनेक्ट कर देगा, ताकि सर्किट की सुरक्षा और उपकरण की सुरक्षा हो सके।

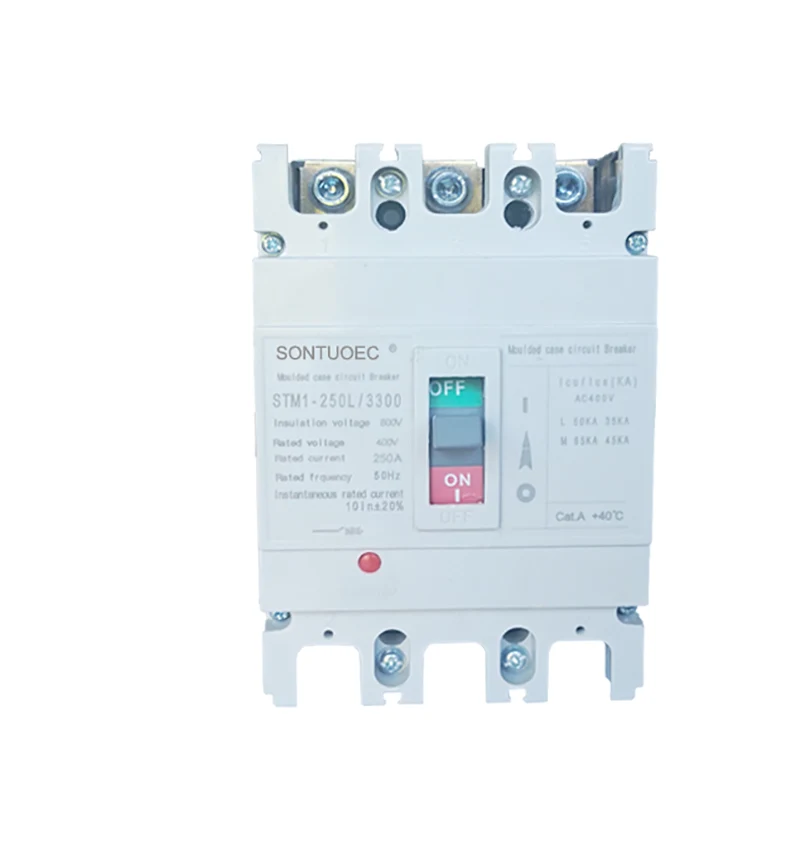

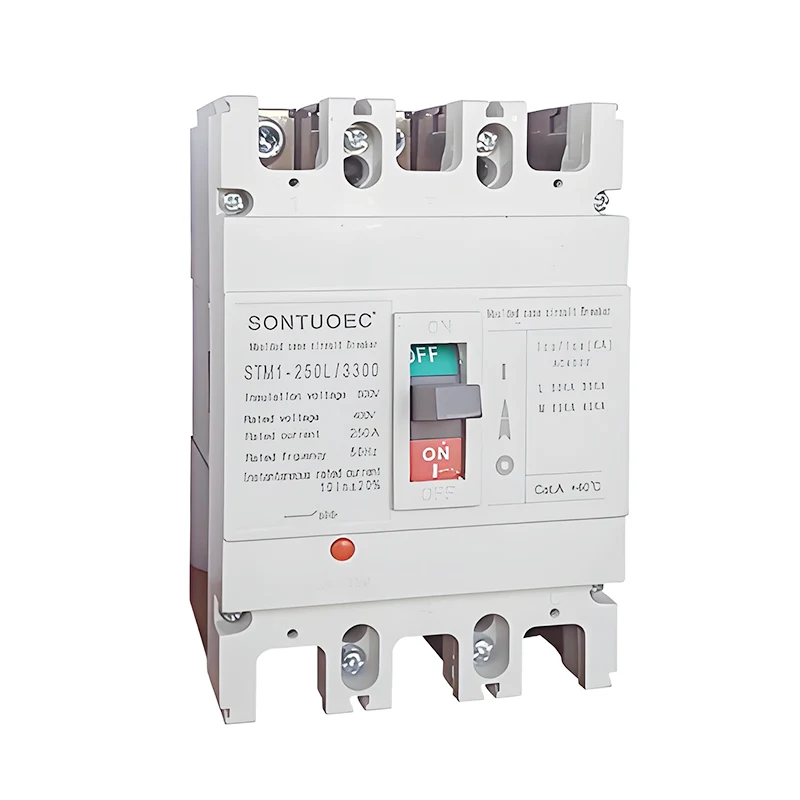

नमूना:STM1-250L

जांच भेजें

उत्पाद वर्णन

नमूना		एसटीएम1-125			एसटीएम1-250			एसटीएम1-400			एसटीएम1-630			एसटीएम1-800			एसटीएम1-1250
रेटेड कॉर्टिरुकस क्यूरर्ट		125			250			400			630			800			1250
रेटेड क्यूरर्ट एचएन(ए)		16,20,25,32,40.50			100,125,140,160,			250,315,350,400			400,500,630			630,700,800			80,010,001,250
		63,80,100,125			180,200,225.25
रेटेड ऑपरेटिंग वोट Ue(V)DC								500,550,7			501,000
रेटेड इशूएशन वोट यूकेवी)		1000			1000			1500			1500			1500			1500
यूआईएमपी (केवी)
टेस्ट वोटेज वन माइउट(V)		3500			3500			3500			3500			3500			3500
तोड़ने की क्षमता (केए)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
कू(1cs=75%ku)	250V	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500V	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750V	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000V	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
यांत्रिक वह	टाइम्स	7000			7000			4000			4000			2500			2000
विद्युत जीवन	टाइम्स	2000			2000			1000			1000			800			600
ब्रेकिंग टाइम्स(एमएस)		20			20			20			20			20			20
स्थापना स्थान		कोई भी जगह
बोलेटर क्षमता		हाँ
मानक		आईईसी 60947-2, आईईसी60947-1, जीबी 14048, जीबी 14048-2
तापमान(सी)		25℃-50℃
संरक्षण गिरावट		बी20
सहायक		ओएफ/एसडी/एमएक्स
आर्किंग दूरी (मिमी)		250

प्रतिरूप संख्या।	एसटीएम1-250एल/3300
चाप शमन माध्यम	वायु
मानक:	आईईसी 60947-2
संरचना	एमसीसीबी
प्रकार	मौलेडे केस सर्किट ब्रेकर
प्रमाणन	सीई
स्वीकृति	सीई, ISO9001
डिलीवरी का समय	भीतर 20 दिन
विनिर्देश	63ए-630ए
मूल	वानजाउ झेजियांग
उत्पादन क्षमता	2000 टुकड़े/सप्ताह
रफ़्तार	सामान्य प्रकार सर्किट ब्रेकर
इंस्टालेशन	तय
डंडे संख्या	3पी 4पी
समारोह	परंपरागत सर्किट ब्रेकर, सर्किट-ब्रेकर विफलता संरक्षण, ओवरकरंट सुरक्षा
कीमत	फ़ैक्टरी कीमत
वारंटी समय	12 महीने
परिवहन पैकेज	भीतरी बॉक्स/कार्टन
ट्रेडमार्क	SONTUOEC, WZSTEC, SONTUNE, IMDEC
एचएस कोड	8536200000

संरचना और विशेषताएँ

संरचना: इलेक्ट्रिक मोल्डेड केस सर्किट ब्रेकर में आमतौर पर संपर्क प्रणाली, आर्क बुझाने की प्रणाली, ऑपरेटिंग तंत्र, स्ट्राइकर और शेल और अन्य भाग होते हैं।

विशेषताएँ:

इसमें उच्च तोड़ने की क्षमता और अच्छी गतिशील थर्मल स्थिरता है।

शेल उच्च सुरक्षा प्रदर्शन के साथ ज्वाला-मंदक, चाप-प्रतिरोधी इन्सुलेट सामग्री से बना है।

ऑपरेटिंग तंत्र लचीला और विश्वसनीय है, जो उपयोगकर्ताओं के लिए मैन्युअल या विद्युत रूप से संचालित करना सुविधाजनक है।

डिस्कनेक्टर में विभिन्न प्रकार के सुरक्षा कार्य होते हैं, और सर्किट के विभिन्न दोषों के अनुसार संबंधित क्रियाएं कर सकते हैं।

कार्य एवं उपयोग

कार्य: इलेक्ट्रिक मोल्डेड केस सर्किट ब्रेकर में विभिन्न सुरक्षा कार्य होते हैं जैसे ओवरलोड सुरक्षा, शॉर्ट सर्किट सुरक्षा, अंडर वोल्टेज सुरक्षा और रिसाव सुरक्षा। उनमें से, अधिभार संरक्षण का मतलब है कि जब सर्किट अतिभारित होता है, तो सर्किट ब्रेकर ओवरहीटिंग के कारण उपकरण को क्षतिग्रस्त होने से बचाने के लिए स्वचालित रूप से सर्किट को डिस्कनेक्ट कर सकता है; शॉर्ट-सर्किट सुरक्षा का मतलब है कि जब सर्किट में शॉर्ट-सर्किट होता है, तो आग और अन्य सुरक्षा दुर्घटनाओं को रोकने के लिए सर्किट ब्रेकर तुरंत फॉल्ट करंट को काट सकता है; अंडरवोल्टेज संरक्षण का मतलब है कि जब बिजली आपूर्ति वोल्टेज रेटेड मूल्य से कम है, तो सर्किट ब्रेकर उपकरण को क्षतिग्रस्त होने से बचाने के लिए स्वचालित रूप से सर्किट को डिस्कनेक्ट कर सकता है; और रिसाव संरक्षण का मतलब है कि जब सर्किट में रिसाव होता है, तो सर्किट ब्रेकर व्यक्तिगत सुरक्षा की रक्षा के लिए समय पर बिजली की आपूर्ति में कटौती कर सकता है। रिसाव संरक्षण का मतलब है कि सर्किट ब्रेकर व्यक्तिगत सुरक्षा की रक्षा के लिए सर्किट में रिसाव होने पर समय पर बिजली की आपूर्ति में कटौती कर सकता है।

उपयोग: इलेक्ट्रिक मोल्डेड केस सर्किट ब्रेकर आवासीय, वाणिज्यिक, औद्योगिक और परिवहन क्षेत्रों में विद्युत प्रणालियों में व्यापक रूप से उपयोग किए जाते हैं। आवासीय क्षेत्र में, इसका उपयोग घरेलू सर्किट और विद्युत उपकरणों की सुरक्षा के लिए किया जाता है; वाणिज्यिक क्षेत्र में, इसका उपयोग बड़ी इमारतों और वाणिज्यिक परिसरों की विद्युत प्रणालियों की सुरक्षा के लिए किया जाता है; औद्योगिक क्षेत्र में, इसका उपयोग कारखाने के उपकरणों और मशीनों के सुरक्षित संचालन को नियंत्रित और संरक्षित करने के लिए किया जाता है; परिवहन क्षेत्र में, इसका उपयोग ट्रैफिक लाइट, रेलरोड सिग्नल और अन्य उपकरणों के स्थिर संचालन की सुरक्षा के लिए किया जाता है।
