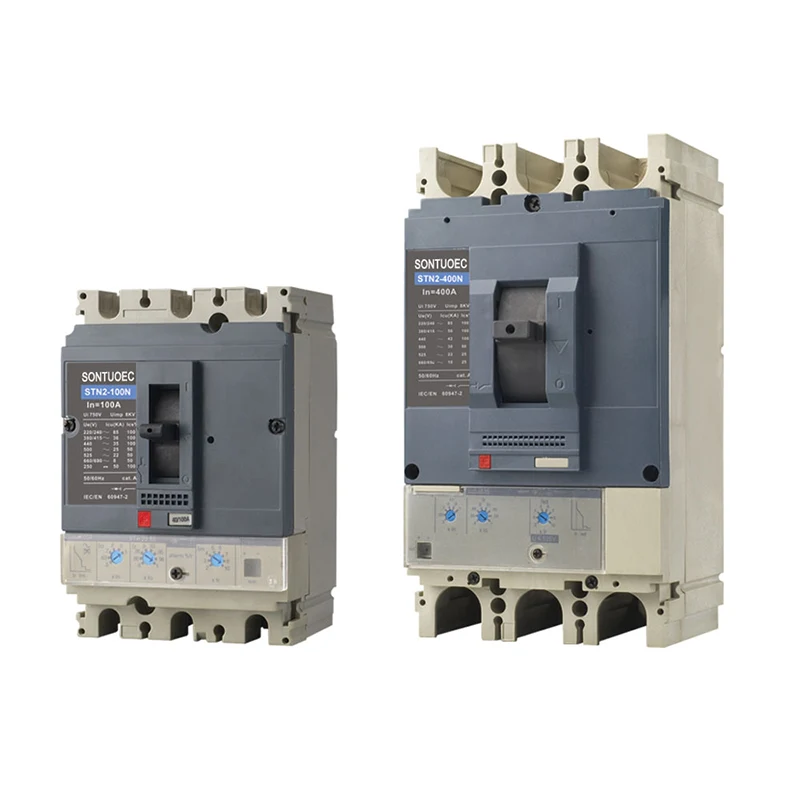

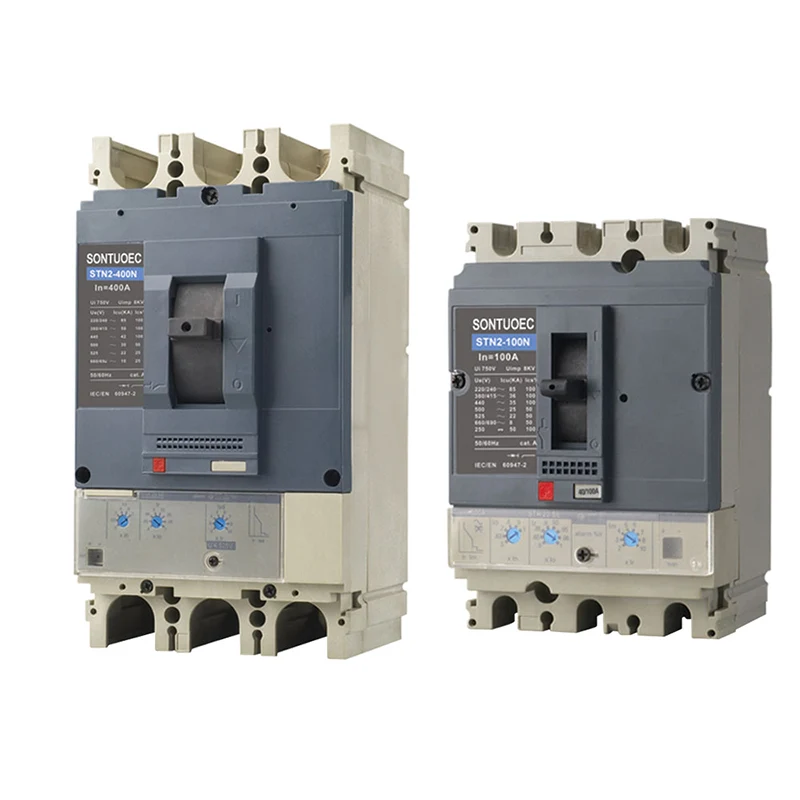

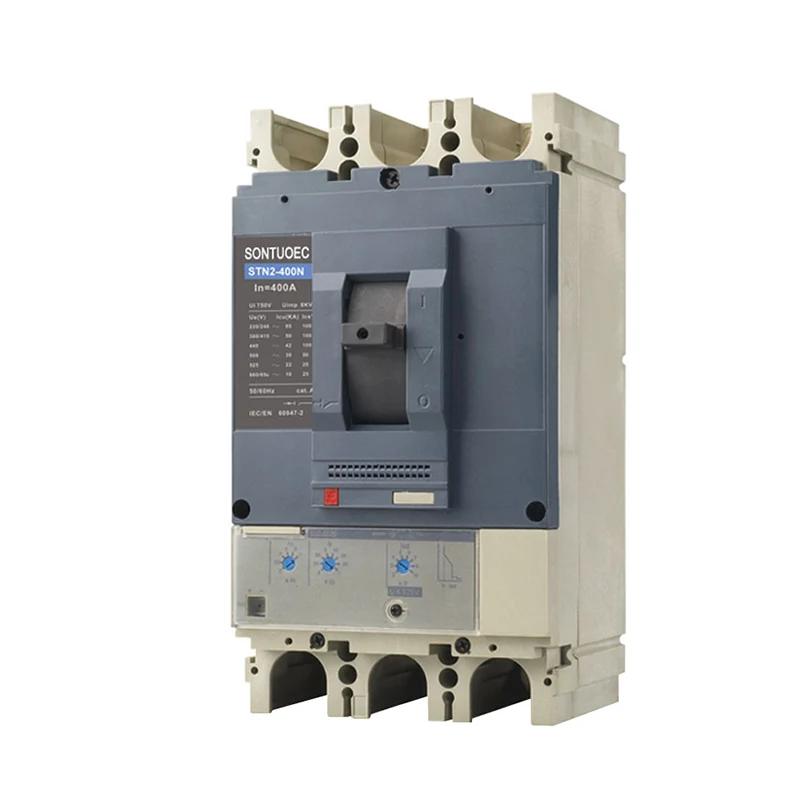

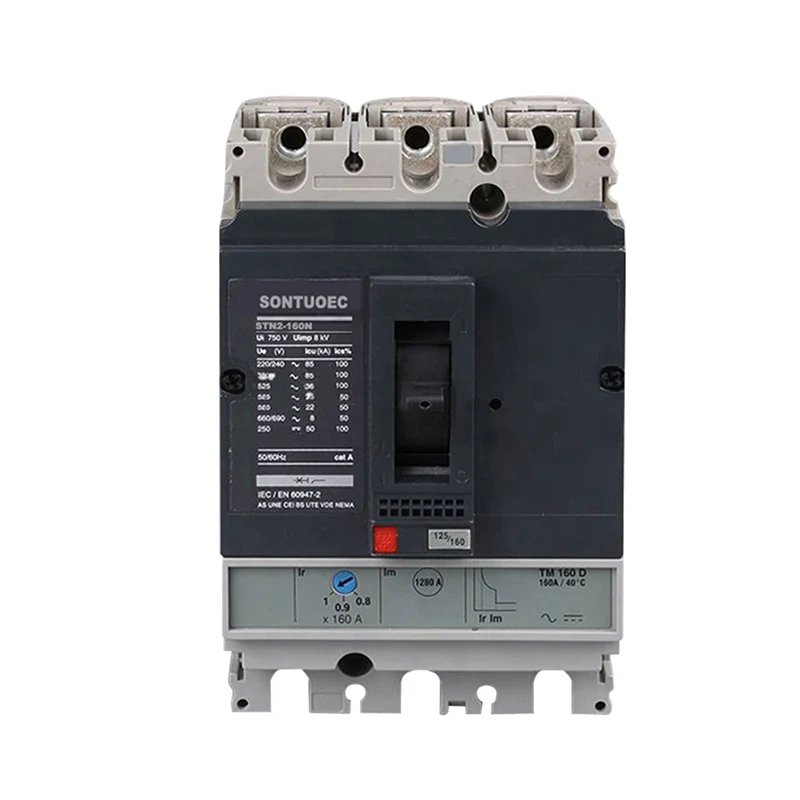

सुरक्षा ब्रेकर MCCB 3P

सेफ्टी ब्रेकर MCCB 3P का ऑपरेटिंग सिद्धांत एक चुंबकीय ट्रिगर और एक थर्मल रिस्पॉन्डर के संयोजन पर आधारित है। जब एक सर्किट में एक अधिभार या शॉर्ट-सर्किट होता है, तो वर्तमान नाटकीय रूप से बढ़ेगा, और चुंबकीय ट्रिगर इस असामान्यता को महसूस करेगा और सर्किट को जल्दी से काट देगा। इस बीच, थर्मल रिस्पॉन्डर सर्किट में तापमान में परिवर्तन का पता लगाता है और तापमान को सेट मूल्य से अधिक होने पर सर्किट को काटने के लिए MCCB को ट्रिगर करता है, इस प्रकार प्रभावी रूप से उपकरण क्षति और अग्नि दुर्घटनाओं को रोकता है।

नमूना:STN2-100

जांच भेजें

उत्पाद वर्णन

विशेष विवरण	STN2-100				STN2-160				STN2-250				STN2-400				STN2-630
फ्रेम करंट (ए)	100				160				250				400				630
खम्भों की संख्या	3		4		3		4		3		4		3		4		3		4
अंतिम ब्रेकिंग क्षमता (आईसीयू) का)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240V (से)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380/415V (KA)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
रेटेड इन्सुलेशन वोल्टेज	AC800V
रेटेड वोल्टेज	AC690V
रेटेड करंट, थर्मल ट्रिपिंग, टीएमडी, ए	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
रेटेड करंट, इलेक्ट्रॉनिक ट्रिपिंग, माइक, ए	40, 100				40, 100, 160				100, 160, 250				250, 400				250, 400, 630
सहायक, सतर्कता, दोष सामान	या/sd/sde/sdx
शंट और वोल्टेज कॉइल के तहत	एमएक्स/एमएन
यांत्रिक जीवन	50000				40000				20000				15000				15000
विद्युत जीवन	30000				20000				10000				6000				4000

सुरक्षा ब्रेकर MCCB 3P/4P नवीनतम वर्तमान सीमित सिद्धांत और विनिर्माण तकनीक को दर्शाता है, जो कॉम्पैक्ट संरचनाओं, पूर्ण मॉड्यूलरकरण, उच्च ब्रेकिंग और शून्य फ्लैशओवर द्वारा विशेषता है। सर्किट ब्रेकर अधिभार, शॉर्ट-सर्किट और अंडरवोल्टेज प्रोटेक्शन डिवाइस से सुसज्जित है, ताकि सर्किट और बिजली की आपूर्ति उपकरणों को क्षति से बचाने के लिए।

उत्पाद की विशेषताएँ

द्विध्रुवी डिजाइन: MCCB 3P/4P द्विध्रुवी डिजाइन का है, जिसका अर्थ है कि यह एक ही समय में शून्य और आग दोनों तारों को नियंत्रित कर सकता है, सर्किट की सुरक्षा और स्थिरता सुनिश्चित करता है।

उच्च परिशुद्धता: उच्च परिशुद्धता वर्तमान पहचान फ़ंक्शन के साथ, यह सर्किट में गलती की स्थिति को सटीक रूप से निर्धारित कर सकता है और समय में सर्किट को काट सकता है।

उच्च विश्वसनीयता: उन्नत प्रौद्योगिकी और सामग्रियों के साथ बनाया गया, इसमें उच्च विश्वसनीयता और स्थिरता है, और विभिन्न कठोर वातावरणों में सामान्य रूप से काम कर सकते हैं।

स्थापित करने और बनाए रखने के लिए आसान: उचित डिजाइन, स्थापित करने में आसान, और एक ही समय में उपयोगकर्ता के संचालन और रखरखाव की लागत को कम करने और प्रतिस्थापित करना आसान है।
