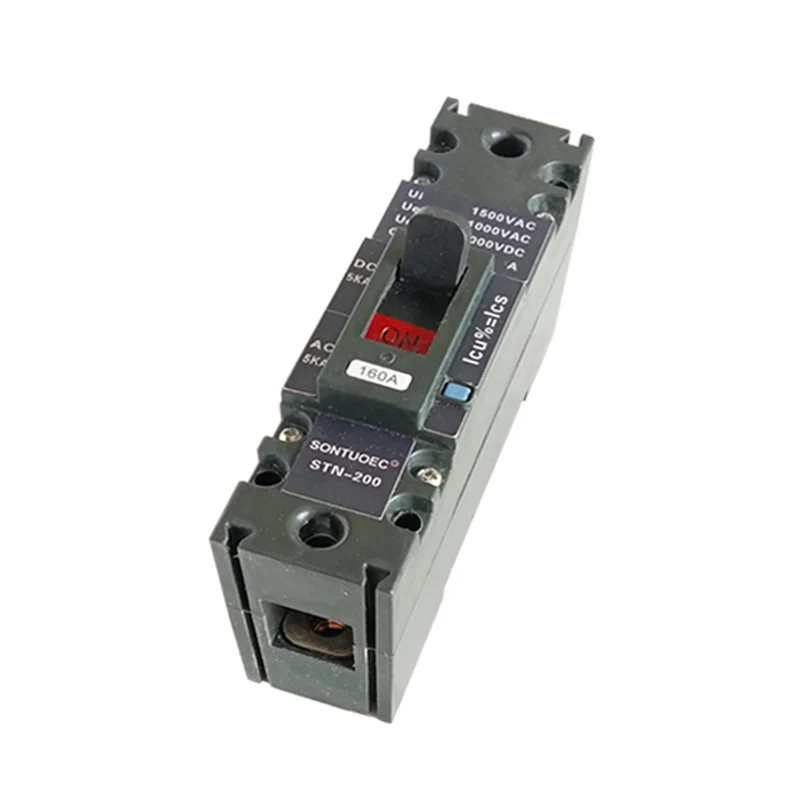

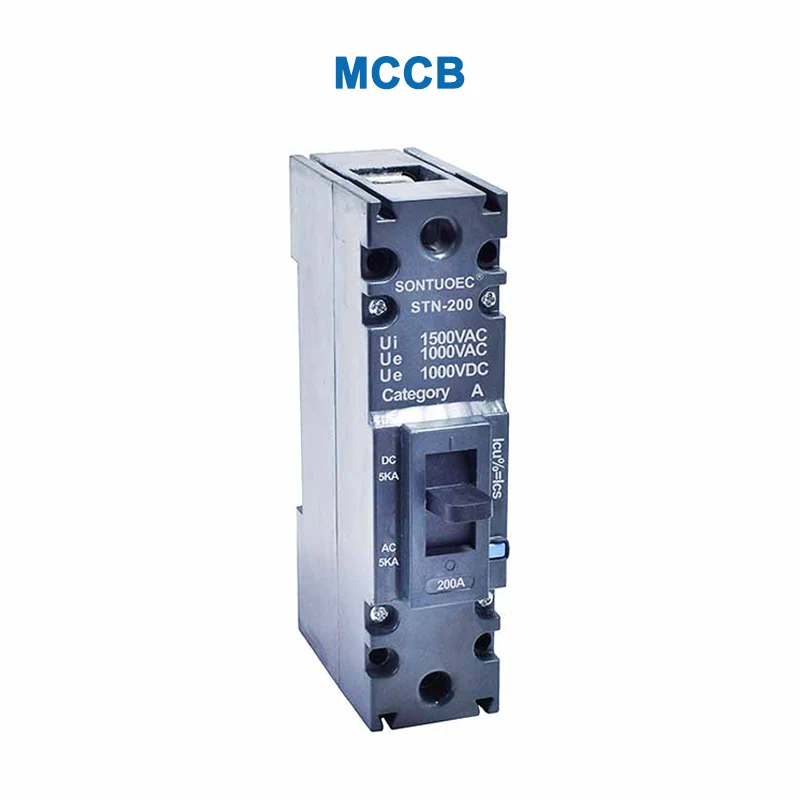

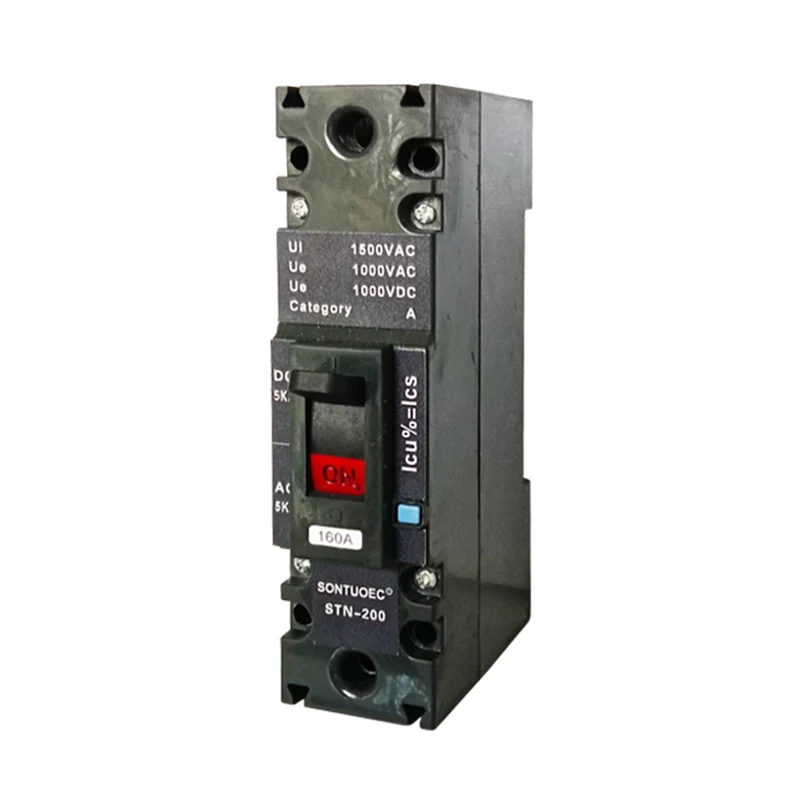

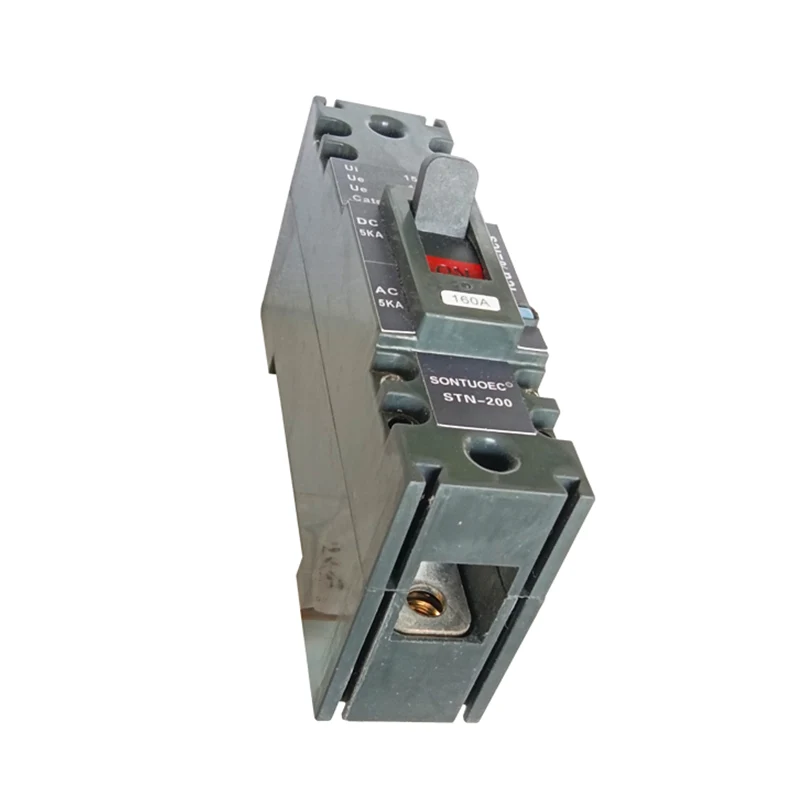

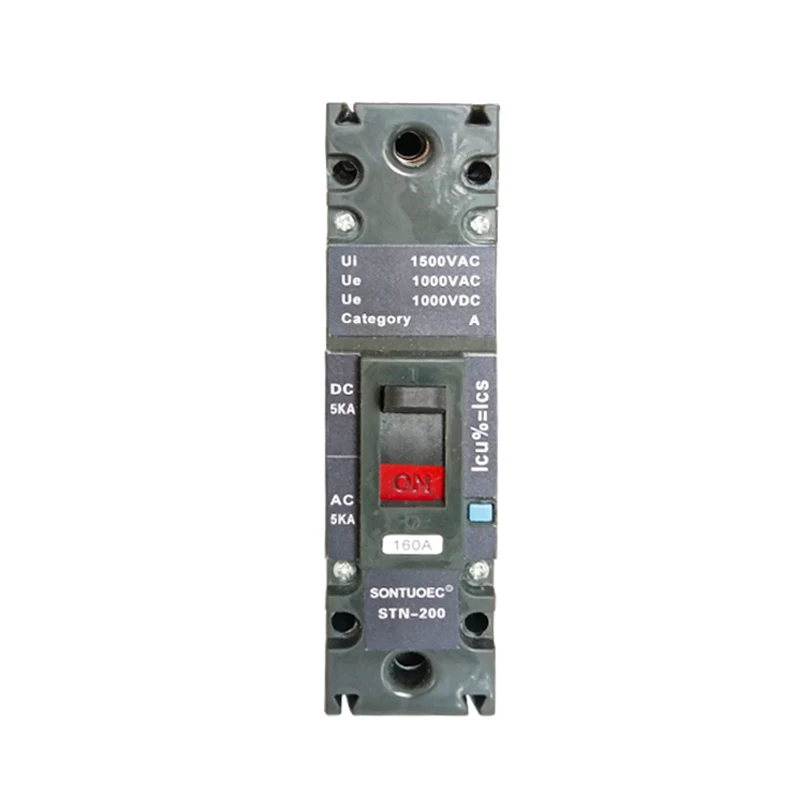

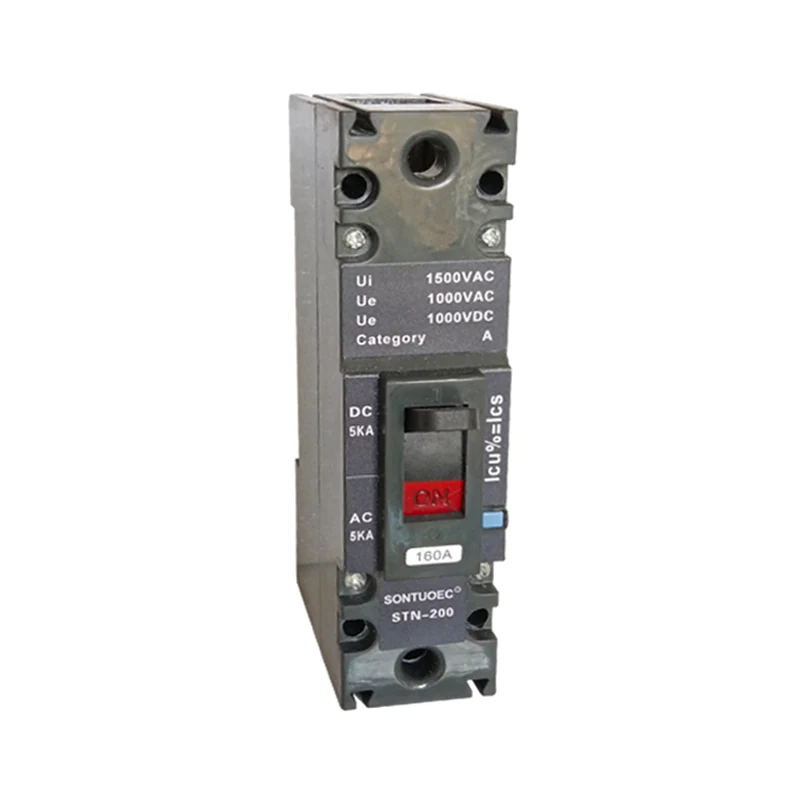

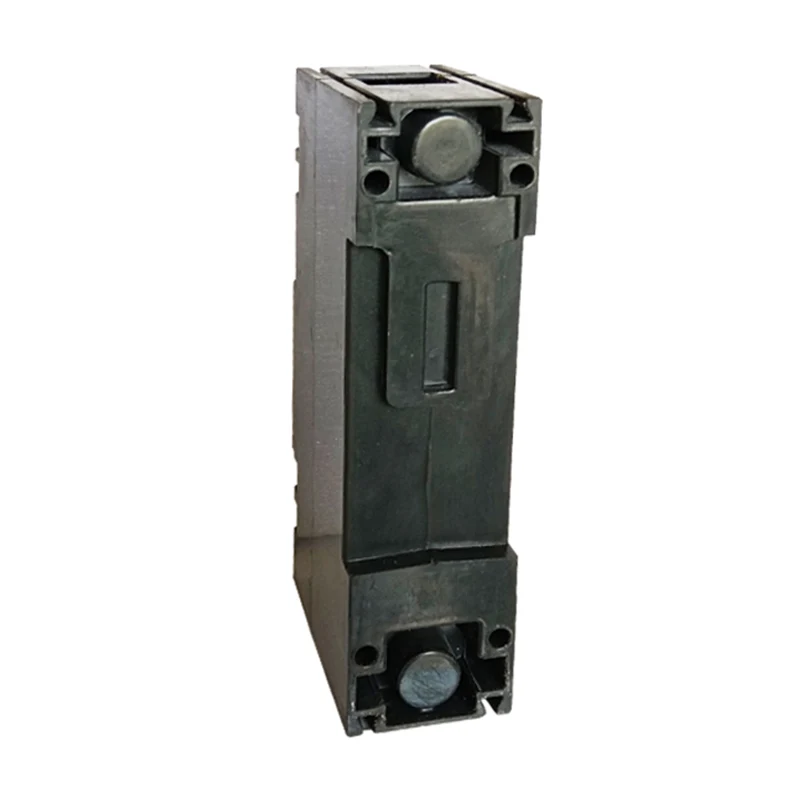

एसी/डीसी मोल्डेड केस सर्किट ब्रेकर एकीकृत अधिभार सुरक्षा, शॉर्ट-सर्किट सुरक्षा और (कुछ मॉडल में) पृथ्वी रिसाव सुरक्षा के साथ एक विद्युत स्विच है। यह एक ढाला मामले के साथ डिज़ाइन किया गया है, जिसमें एक कॉम्पैक्ट संरचना, उच्च सुरक्षा स्तर और लंबी सेवा जीवन है। जब सर्किट में करंट सर्किट ब्रेकर के रेटेड करंट से अधिक हो जाता है या जब शॉर्ट सर्किट होता है, तो सर्किट ब्रेकर स्वचालित रूप से सर्किट को काट देगा और काट देगा, इस प्रकार सर्किट और उपकरण को ओवरलोड या शॉर्ट सर्किट के कारण क्षतिग्रस्त होने से रोक देगा।
नमूना | एसटीएन-200 |
मानक: | IEC 60947-2 |
संरचना | मेकसीबी |
प्रकार | मौलड केस सर्किट ब्रेकर |
प्रमाणीकरण | सीटी |
कुंडल वोल्टेज | 500V/750V/1000V |
पोल | 1 पी |
विनिर्देश | 1 पी: 200 ए |
मूल | वेनझो ज़ानजियांग |
उत्पादन क्षमता | 2000Pieces/सप्ताह |
रफ़्तार | सामान्य प्रकार सर्किट ब्रेकर |
इंस्टालेशन | तय |
ध्रुव संख्या | 1 |
समारोह | कन्वेंशन सर्किट ब्रेकर, सर्किट-ब्रेकर विफलता संरक्षण, अति संरक्षण |
मानक | IEC 60947-2 GB14048.2 |
में | 16,32,63,100,125,150,175,200A |
अल्टिनेट ब्रेकिंग क्षमता (केए) एलसीएस 100% |
एसी: 100ka (220/240V); 50ka (380/415V); 30ka (440/460V); 20ka (480/500V); 15ka (600V); 10ka (800V); 5ka (1000V); डीसी: 100ka (125V); 50ka (250V); 15ka (500V); 10ka (800V); 5ka (1000V)। |
परिवहन पैकेज | आंतरिक बॉक्स/कार्टन |
ट्रेडमार्क | सोंटुओक, WZSTEC |
एचएस कोड | 8536200000 |
संचालन सिद्धांत
एसी/डीसी ढाला केस सर्किट ब्रेकर का कार्य सिद्धांत वर्तमान के थर्मल और विद्युत चुम्बकीय प्रभावों पर आधारित है। जब सर्किट में करंट सर्किट ब्रेकर के रेटेड मान से अधिक हो जाता है, तो सर्किट ब्रेकर के अंदर के द्विधारी गर्मी से मुड़े हुए होंगे, जो सर्किट को काटने के लिए ट्रिप मैकेनिज्म को ट्रिगर करेगा। उसी समय, सर्किट ब्रेकर एक विद्युत चुम्बकीय रिलीज डिवाइस से भी सुसज्जित है, जब सर्किट में एक शॉर्ट-सर्किट करंट होता है, तो इलेक्ट्रोमैग्नेटिक रिलीज़ डिवाइस सर्किट को काटने के लिए जल्दी से कार्य करेगा। इसके अलावा, सर्किट ब्रेकर के कुछ मॉडल भी रिसाव सुरक्षा से लैस होते हैं, जब रिसाव वर्तमान का पता चला है, तो यह स्वचालित रूप से सर्किट को काट देगा।
उच्च संवेदनशीलता और तेजी से प्रतिक्रिया: एसी/डीसी ढाला केस सर्किट ब्रेकर सर्किट में गलती धाराओं का पता लगाने और बहुत कम समय में सर्किट को काटने में सक्षम है, इस प्रकार सर्किट और उपकरणों की सुरक्षा की रक्षा करता है।
एकाधिक सुरक्षा कार्य: सर्किट ब्रेकर कई सुरक्षा कार्यों जैसे कि अधिभार संरक्षण, शॉर्ट-सर्किट सुरक्षा और (कुछ मॉडल में) रिसाव सुरक्षा को एकीकृत करता है, जो विभिन्न सर्किटों की सुरक्षा आवश्यकताओं को पूरा कर सकता है।
कॉम्पैक्ट संरचना और उच्च सुरक्षा स्तर: ढाला केस डिजाइन, कॉम्पैक्ट संरचना और उच्च सुरक्षा स्तर, कठोर पर्यावरणीय परिस्थितियों का सामना करने में सक्षम, जैसे कि नमी, धूल, आदि।
स्थापित करने और बनाए रखने के लिए आसान: सर्किट ब्रेकर आमतौर पर प्लग-एंड-प्ले डिज़ाइन को अपनाते हैं, जो स्थापित करना और विघटित करना आसान है। इस बीच, इसकी सरल आंतरिक संरचना को बनाए रखना और ओवरहाल करना आसान हो जाता है।
एसी/डीसी मोल्डेड केस सर्किट ब्रेकर का उपयोग उन स्थानों पर व्यापक रूप से किया जाता है जहां विद्युत सुरक्षा की आवश्यकता होती है, जैसे कि घर, कार्यालय, कारखाने, अस्पताल और इतने पर। विशेष रूप से उन स्थानों पर जहां एसी और डीसी सर्किट दोनों को संरक्षित करने की आवश्यकता होती है, जैसे कि सौर ऊर्जा प्रणाली, ऊर्जा भंडारण प्रणाली, चार्जिंग पाइल्स, आदि, एसी/डीसी ढाला केस सर्किट ब्रेकर अधिक व्यापक रूप से उपयोग किया जाता है।
