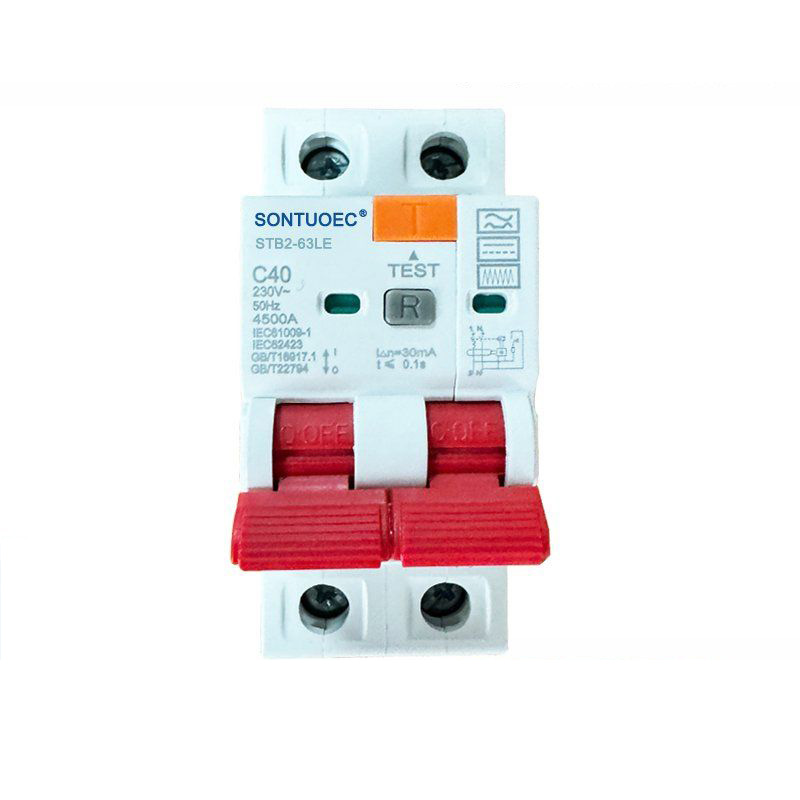

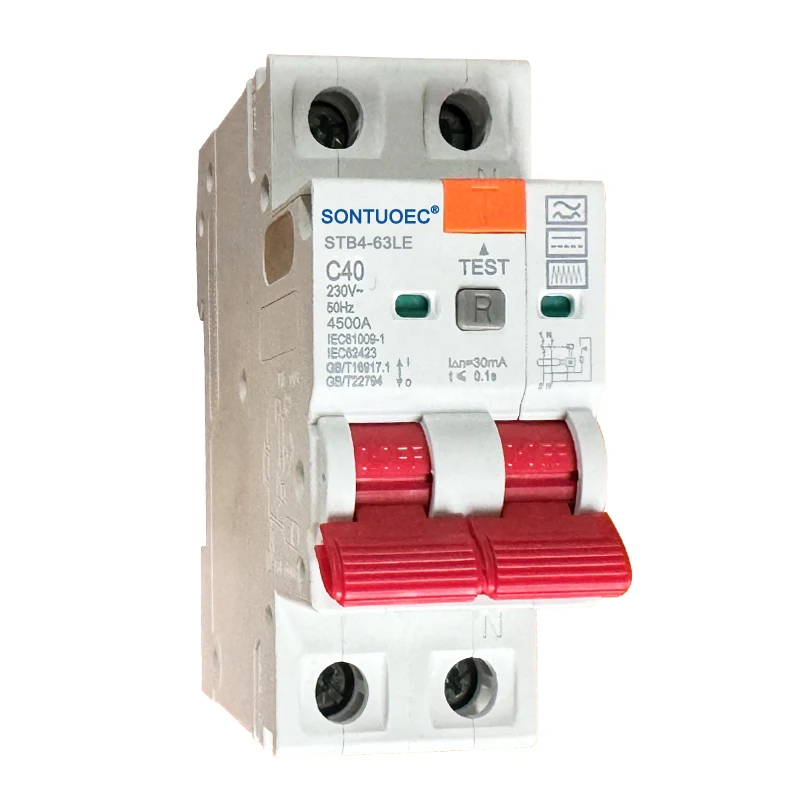

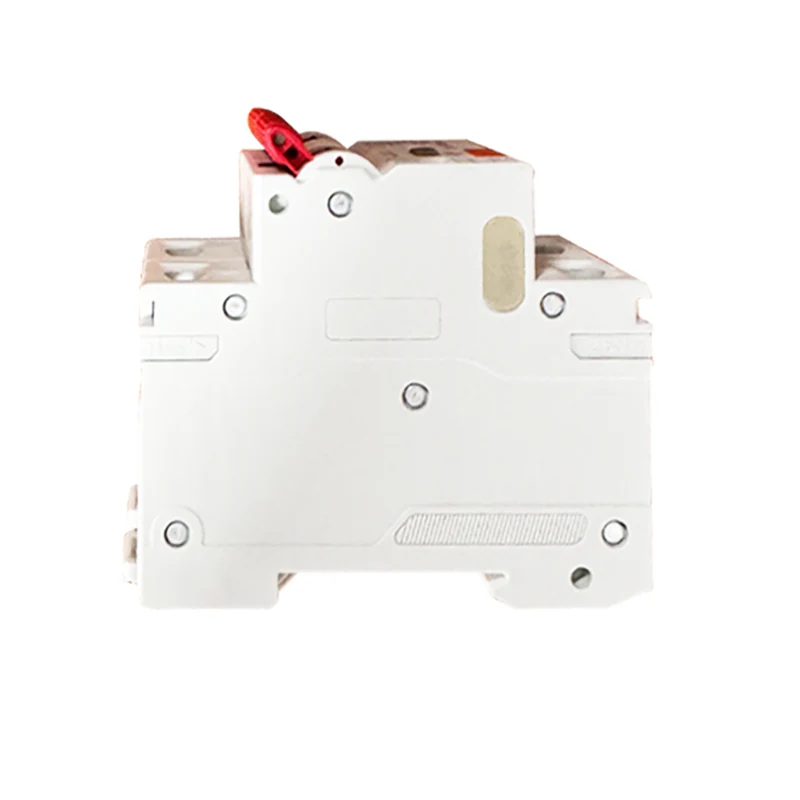

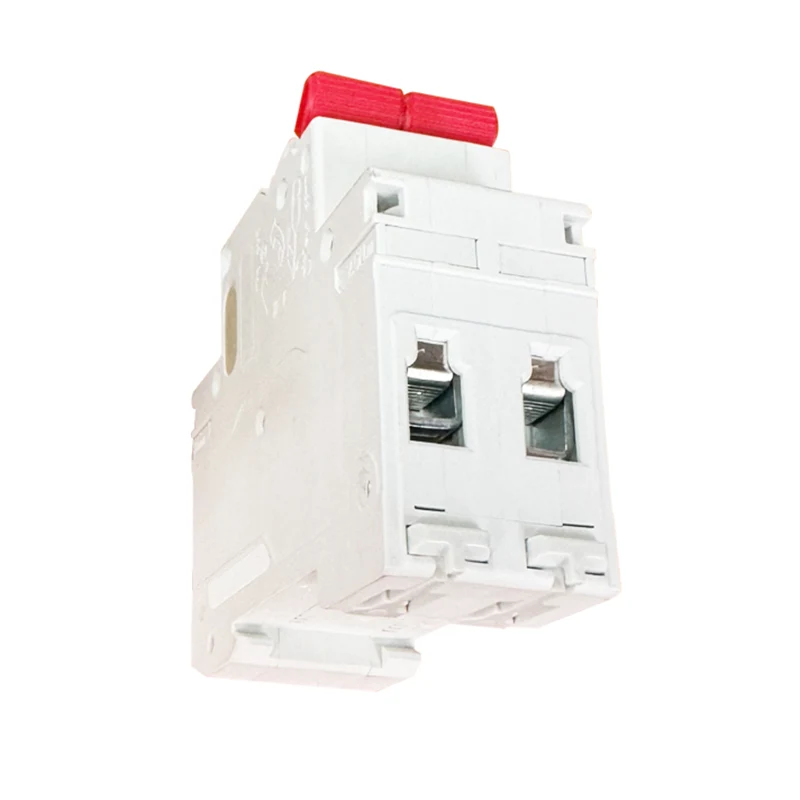

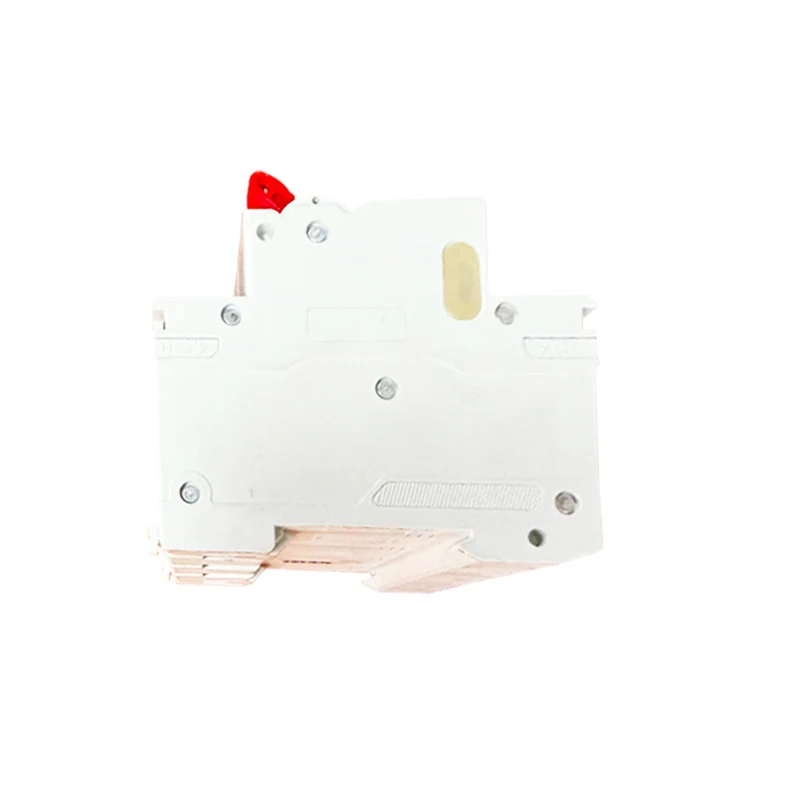

2P RCBO A TYPE एक दो अवशिष्ट वर्तमान सर्किट ब्रेकर है जिसमें ओवररेंट प्रोटेक्शन (ओवरलोड सुरक्षा के साथ अवशिष्ट वर्तमान सर्किट ब्रेकर) है, यह एक ही समय में फायर लाइन 2P (L1) और शून्य रेखा (N), और 4P (L1, L2, L3) और शून्य रेखा (N) के ऑन-ऑफ को नियंत्रित कर सकता है। एक प्रकार "आमतौर पर सर्किट ब्रेकर के एक विशिष्ट प्रकार या विनिर्देश को संदर्भित करता है, जिसमें ऑपरेटिंग विशेषताओं, रेटेड वर्तमान, रेटेड वोल्टेज और सर्किट ब्रेकर के अन्य मापदंडों को शामिल किया जा सकता है।
|
मानक |
इकाई |
IEC/EN 61009-1 |
विद्युतीय विशेषताएँ |
तरीका |
|
इलेक्ट्रॉनिक प्रकार |
प्रकार (पृथ्वी का तरंग रूप लीकेज सेंस्ड) |
|
और, और |
|
थर्मो चुंबकीय विमोचन विशेषता |
|
बी, सी, डी |
|
रेटेड करंट एलएन |
A |
6,10,16,20,25,32,40; 63,80a |
|
डंडे |
P |
1p+n, 3p+n |
|
रेटेड वोल्टेज यू |
V |
एसी 230, 400 |
|
रेटेड संवेदनशीलता मैं △ n |
A |
0.01, 0.03, 0.1, 0.3, 0.5 |
|
रेटेड अवशिष्ट बनाना और टूटना क्षमता l △ m |
A |
500 |
|
रेटेड शॉर्ट-सर्किट क्षमता ICN |
A |
6000 |
|
I △ n के तहत समय तोड़ें |
S |
≤0.1 |
|
रेटेड आवृत्ति |
हर्ट्ज |
50/60 |
|
रेटेड आवेग्विथस्टैंड वोल्टेज (1.2/50) यूआईएमपी |
V |
4000 |
|
ढांकता हुआ परीक्षण वोल्टेज Ind.freq 1min के लिए |
केवी |
2 |
|
इन्सुलेशन वोल्टेज यूआई |
V |
250 |
|
प्रदूषण का स्तर |
|
2 |
|
यांत्रिक विशेषताएँ |
विद्युत जीवन |
|
4000 |
यांत्रिक जीवन |
|
10000 |
|
दोष वर्तमान संकेतक |
|
हाँ |
|
सुरक्षा की डिग्री |
|
IP20 |
|
परिवेश का तापमान (दैनिक औसत। 35ºC के साथ) |
ºC |
-5 ~+40 (विशेष आवेदन कृपया देखें तापमान मुआवजा सुधार) |
|
भंडारण तापमान |
ºC |
-25 ~+70 |
|
इंस्टालेशन |
टर्मिनल कनेक्शन प्रकार |
|
केबल/पिन-टाइप बसबार/यू-टाइप बसबार |
टर्मिनल आकार के ऊपर/नीचे के लिए केबल |
MM2 |
25 |
|
आंदोलन |
18-5 |
||
टर्मिनल आकार के ऊपर/नीचे के लिए बसबार |
MM2 |
25 |
|
आंदोलन |
18-3 |
||
बढ़ते |
|
दीन रेल एन 60715 (35 मिमी) पर तेजी से क्लिप डिवाइस का |
|
संबंध |
|
ऊपर से |
एक्शन विशेषताएं: 2p RCBO A प्रकार में एक अवशिष्ट वर्तमान सुरक्षा फ़ंक्शन होता है, जब सर्किट में अवशिष्ट वर्तमान (यानी रिसाव वर्तमान) एक पूर्व निर्धारित मूल्य तक पहुंच जाता है, सर्किट ब्रेकर बिजली के झटके और बिजली की आग को रोकने के लिए सर्किट को काटने के लिए जल्दी से कार्य करेगा।
रेटेड करंट: विशिष्ट मॉडल और विनिर्देशों के आधार पर, 2p RCBO की रेटेड वर्तमान सीमा एक प्रकार भिन्न हो सकती है, लेकिन आमतौर पर 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, और इसी तरह विनिर्देशों की एक विस्तृत श्रृंखला शामिल होती है।
रेटेड वोल्टेज: 2P RCBO A प्रकार को आमतौर पर घरेलू और वाणिज्यिक विद्युत वातावरण के लिए 240V AC पर रेट किया जाता है।
रेटेड आवृत्ति: इस सर्किट ब्रेकर की रेटेड आवृत्ति आमतौर पर 50/60Hz है, जो अधिकांश देशों और क्षेत्रों में बिजली की आपूर्ति की आवृत्ति से मेल खाती है।
रेटेड शॉर्ट सर्किट क्षमता: 2p RCBO A प्रकार में एक उच्च रेटेड शॉर्ट सर्किट क्षमता है, जैसे कि 6ka या 10ka, जो शॉर्ट सर्किट फॉल्ट की स्थिति में नुकसान के बिना बड़े वर्तमान झटकों का सामना करने में सक्षम है।
लीकेज एक्शन करंट: इस सर्किट ब्रेकर का रिसाव एक्शन करंट आमतौर पर 30mA या उससे कम होता है, जो अंतर्राष्ट्रीय इलेक्ट्रोटेक्निकल कमीशन (IEC) और प्रासंगिक राष्ट्रीय मानकों की आवश्यकताओं को पूरा करता है, और प्रभावी रूप से व्यक्तिगत सुरक्षा की रक्षा कर सकता है।
RCBO का उपयोग मुख्य रूप से AC 50Hz (60Hz) में किया जाता है, रेटेड वोल्टेज 230/400V, वर्तमान 6A से 40A कम वोल्टेज टर्मिनल वितरण प्रणाली का मूल्यांकन किया जाता है। RCBO MCB+RCD फ़ंक्शन के साथ समान है; इसका उपयोग बिजली के झटके की सुरक्षा और मानव अप्रत्यक्ष संपर्क सुरक्षा, विद्युत उपकरण संरक्षण के लिए किया जाता है जब मानव शरीर बिजली या इलेक्ट्रिक नेटवर्क लीक वर्तमान को छूने वाला मूल्य निर्धारित मूल्य से अधिक होता है, और अधिक लोड और शॉर्ट सर्किट सुरक्षा; यह सर्किट में एक गैर-आवृत्ति ऑपरेटर भी हो सकता है, जो कि आवासीय और वाणिज्यिक जिले में बेतहाशा उपयोग किया जाता है। यह IEC61009-1 के मानक का अनुपालन करता है।
अनुप्रयोग: 2P RCBO एक प्रकार बिजली वितरण सर्किट की सुरक्षा के लिए उपयुक्त है, जिसमें घरेलू, वाणिज्यिक, औद्योगिक और अन्य स्थानों में प्रकाश, सॉकेट, एयर कंडीशनिंग और अन्य सर्किट जैसे आग और शून्य तारों, दोनों के एक साथ नियंत्रण की आवश्यकता होती है।
स्थापना: सर्किट ब्रेकर आमतौर पर सममित डाइन-रेल माउंटिंग या पैनल माउंटिंग को अपनाता है, जो कि वितरण बॉक्स या वितरण कैबिनेट में त्वरित स्थापना और हटाने के लिए सुविधाजनक है।

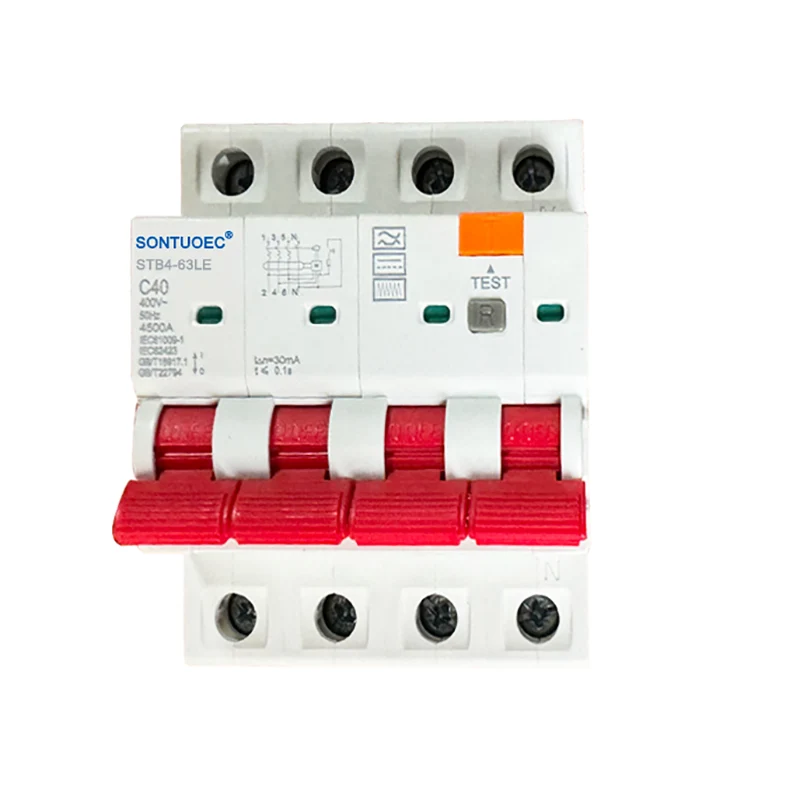

वायरिंग: 4p RCBO एक प्रकार वायरिंग में लचीला होता है और इसे तीन-चरण तीन-तार, तीन-चरण चार-तार या एकल-चरण सर्किट से जोड़ा जा सकता है। वायरिंग करते समय, सुनिश्चित करें कि बिजली के झटके और बिजली की आग के जोखिम से बचने के लिए आग, शून्य और पृथ्वी के तारों को ठीक से जुड़ा हुआ है।
