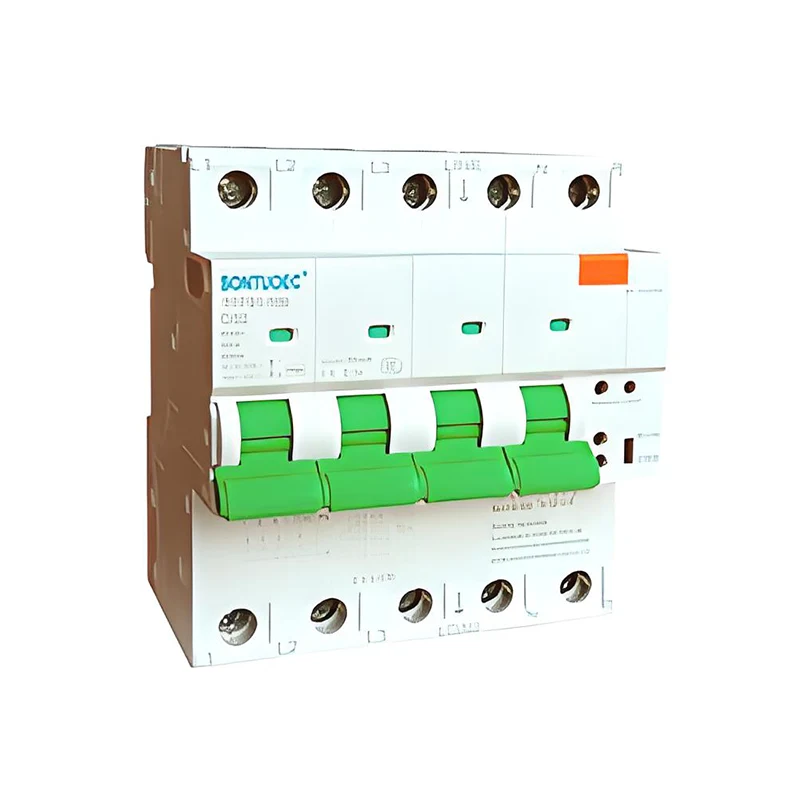

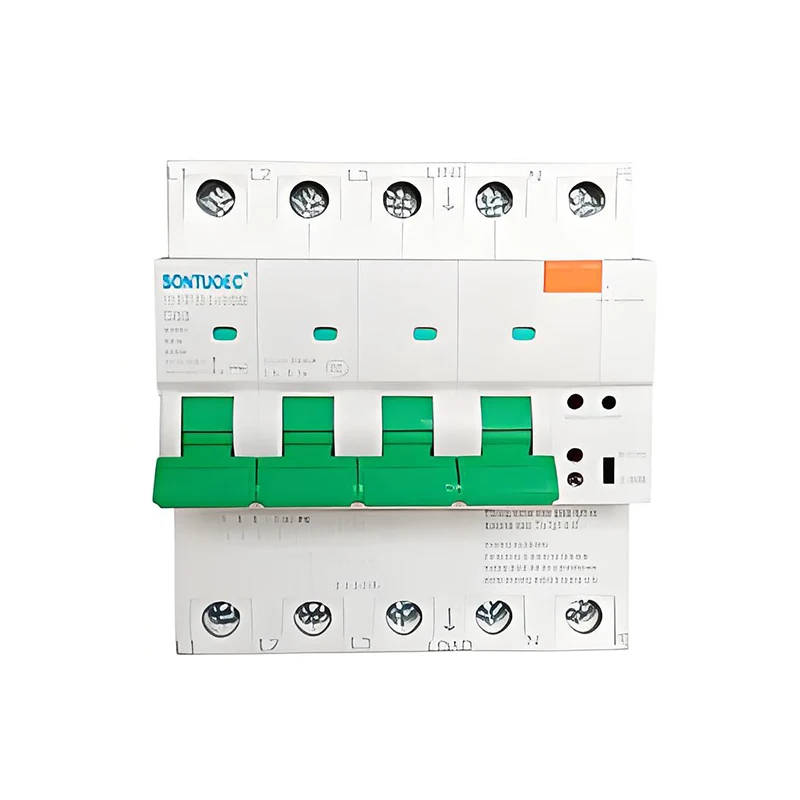

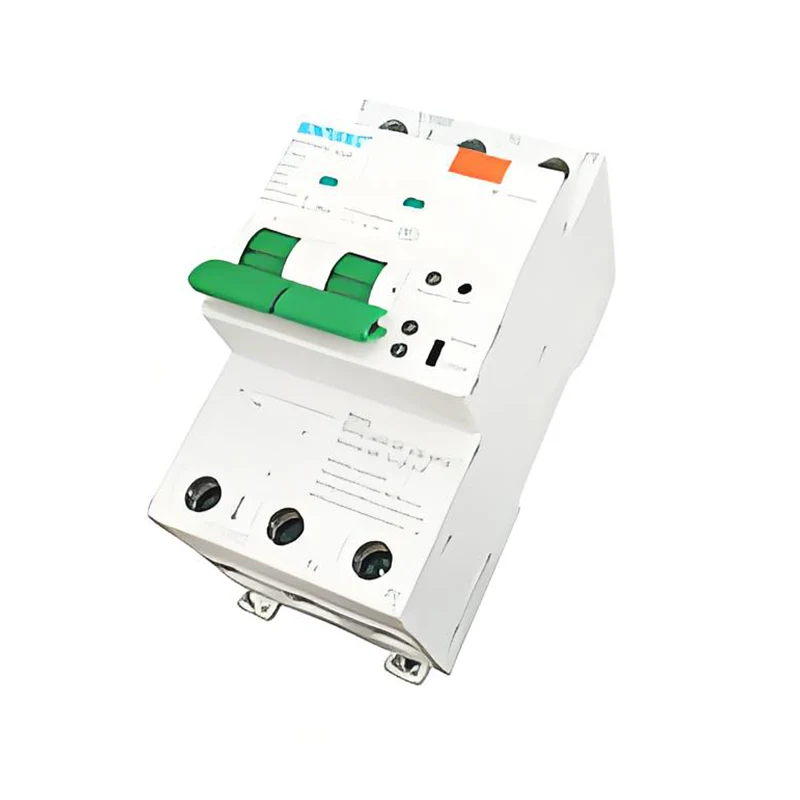

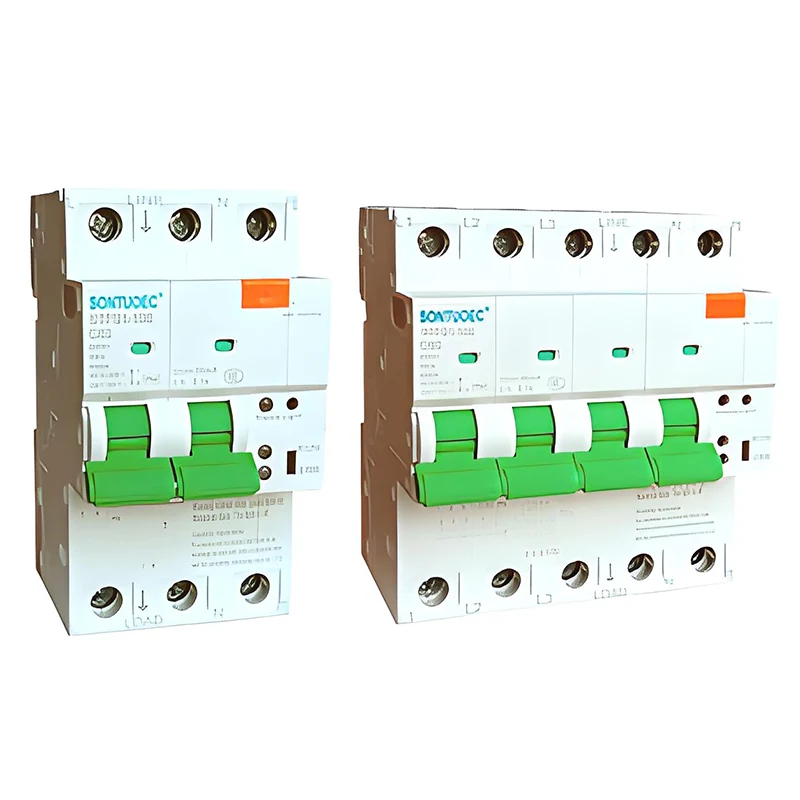

विसर्जन अलार्म आरसीबीओ

मुख्य लक्षण

वाटरप्रूफ: विसर्जन अलार्म आरसीबीओ हाउसिंग वाटरप्रूफ सामग्री से बना है या विशेष रूप से गीले या बाहरी वातावरण में भी अच्छी इन्सुलेशन और सुरक्षा रेटिंग सुनिश्चित करने के लिए इलाज किया जाता है। IP66 जैसे सामान्य वॉटरप्रूफ रेटिंग से संकेत मिलता है कि डिवाइस पूरी तरह से धूल के प्रवेश के खिलाफ संरक्षित है और प्रभावित होने के बिना पानी के एक मजबूत स्प्रे का सामना कर सकता है।

अवशिष्ट वर्तमान सुरक्षा: जब सर्किट में अवशिष्ट धारा एक पूर्व निर्धारित मूल्य तक पहुंच जाती है, तो आरसीबीओ बिजली के झटके और बिजली की आग को रोकने के लिए सर्किट को जल्दी से काट सकता है। व्यक्तिगत सुरक्षा और उपकरण सुरक्षा की सुरक्षा के लिए यह सुविधा आवश्यक है।

अधिभार संरक्षण: जब सर्किट में करंट सर्किट ब्रेकर की रेटेड करंट से अधिक हो जाता है, तो आरसीबीओ ओवरलोड के कारण सर्किट क्षति या अग्नि दुर्घटनाओं को रोकने के लिए स्वचालित रूप से सर्किट को काट सकता है।

शॉर्ट-सर्किट प्रोटेक्शन: जब सर्किट में शॉर्ट-सर्किट होता है, तो आरसीबीओ शॉर्ट-सर्किट करंट को काटने और सर्किट और उपकरणों की सुरक्षा की रक्षा करने के लिए जल्दी से कार्य कर सकता है।

RCBO में रिसाव संरक्षण/पानी के प्रवेश अलार्म/अधिभार संरक्षण/शॉर्ट सर्किट संरक्षण फ़ंक्शन का कार्य है।

RCBO का कार्य संदर्भ तापमान 30ºC है, जब परिवेश का तापमान बदलता है, तो इसकी सेटिंग मूल्य को ठीक किया जाना चाहिए। यदि कई आरसीबीओ एक बंद बॉक्स में स्थापित किए जाते हैं और बॉक्स के अंदर का तापमान बढ़ जाता है, तो रेटेड करंट को गुणा किया जाना चाहिए

0.8 का कारक।

आरसीबीओ पर "एन" लाइन को इलेक्ट्रॉनिक सर्किट काम को सामान्य रूप से बनाने के लिए तटस्थ रेखा से जुड़ा होना चाहिए और एक प्रोटी-सीटीआईटी भूमिका निभाना चाहिए।

यह आरसीबीओ पर शॉर्ट-सर्किट सुरक्षा क्षमता परीक्षण को पूरा करने के लिए चरण रेखा या चरण रेखा को चरण रेखा के लिए शॉर्ट-सर्किटिंग की विधि का उपयोग करने की अनुमति नहीं है।

सामान्य चयन सिद्धांत

ए) आरसीबीओ के रेटेड वोल्टेज of लाइन के रेटेड वोल्टेज।

बी) आरसीबीओ का रेटेड करंट लाइन द्वारा गणना की गई लोड करंट से 1.1-1.25 गुना है।

ग) RCBO की रेटेड शॉर्ट-सर्किट ब्रेकिंग क्षमता and अधिकतम शॉर्ट-सर्किट

वर्तमान जो लाइन में दिखाई दे सकता है।

डी) आरसीबीओ तात्कालिक रिलीज सेटिंग करंट the 0.8 गुना लाइन-टू-ग्राउंड या चरण-से-चरण शॉर्ट सर्किट वर्तमान के अंत में।

ई) एक दिए गए वोल्टेज और पावर में इलेक्ट्रिक हीटर, रेफ्रिजरेटर और गरमागरम एलए-एमपीएस के सिंगल-फेज रेटेड करंट = पी/यू; तीन-चरण रेटेड करंट = p/1.732U.RCBO अवशिष्ट वर्तमान में आमतौर पर 30mA के रूप में चुना जाता है, जिसका उपयोग व्यक्तिगत संपर्क सुरक्षा के रूप में किया जाता है।

उत्पाद को स्थापित करने और उपयोग करने के लिए, कृपया रिटेंशन मैनुअल पढ़ें।
