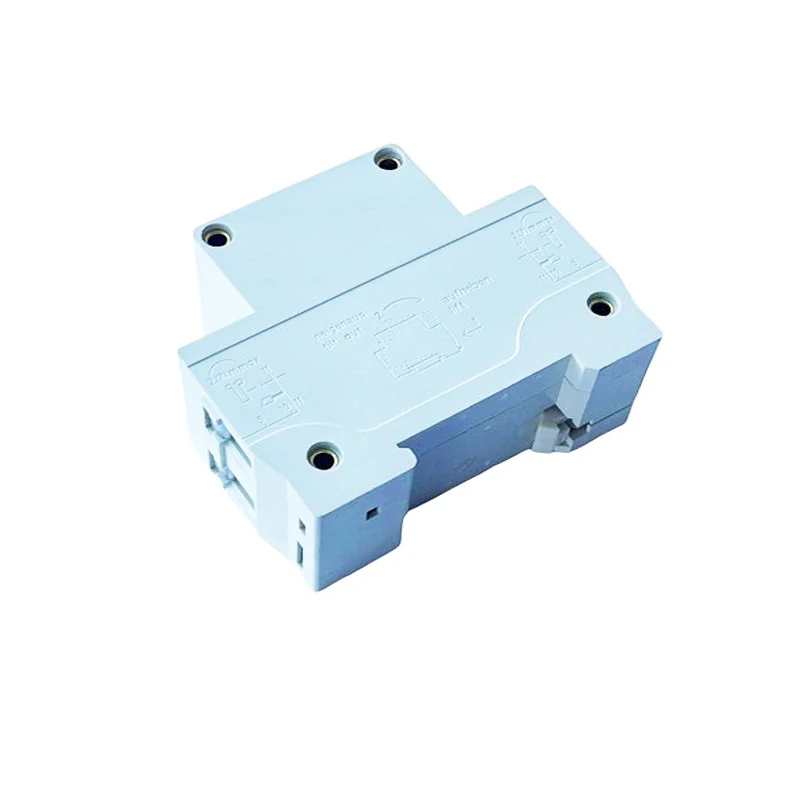

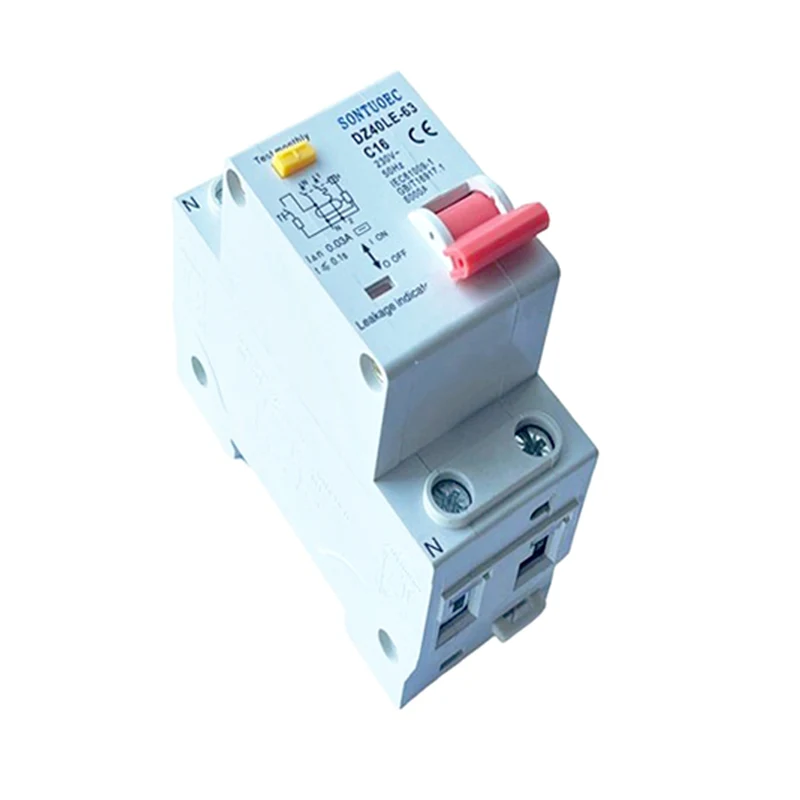

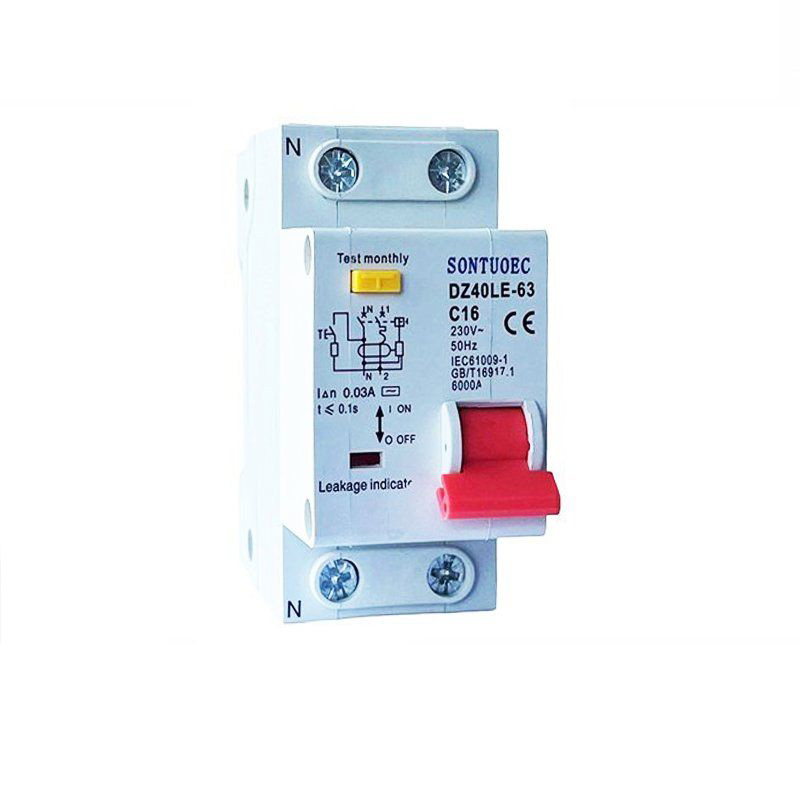

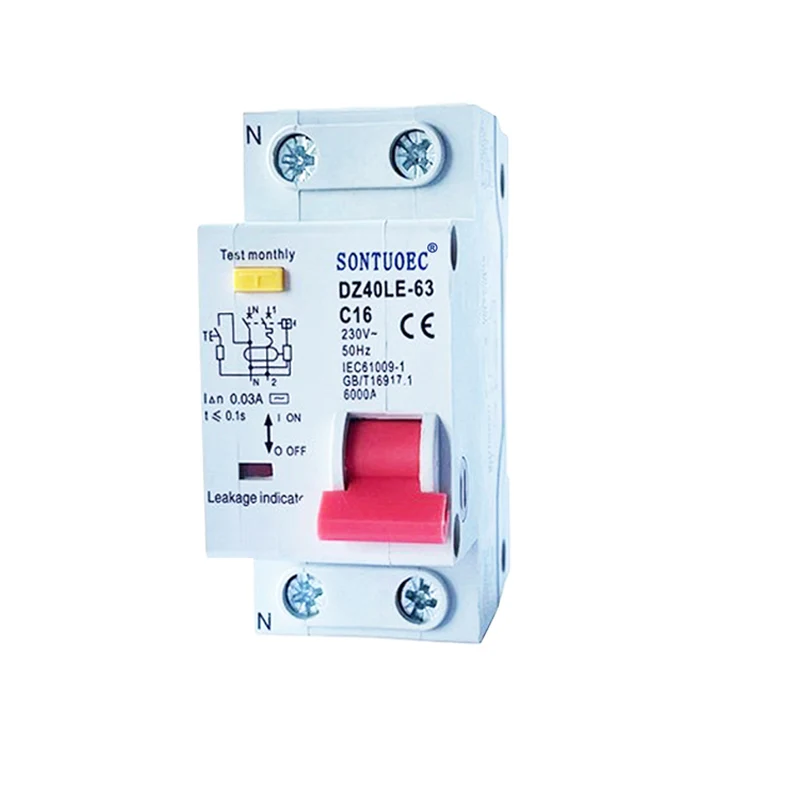

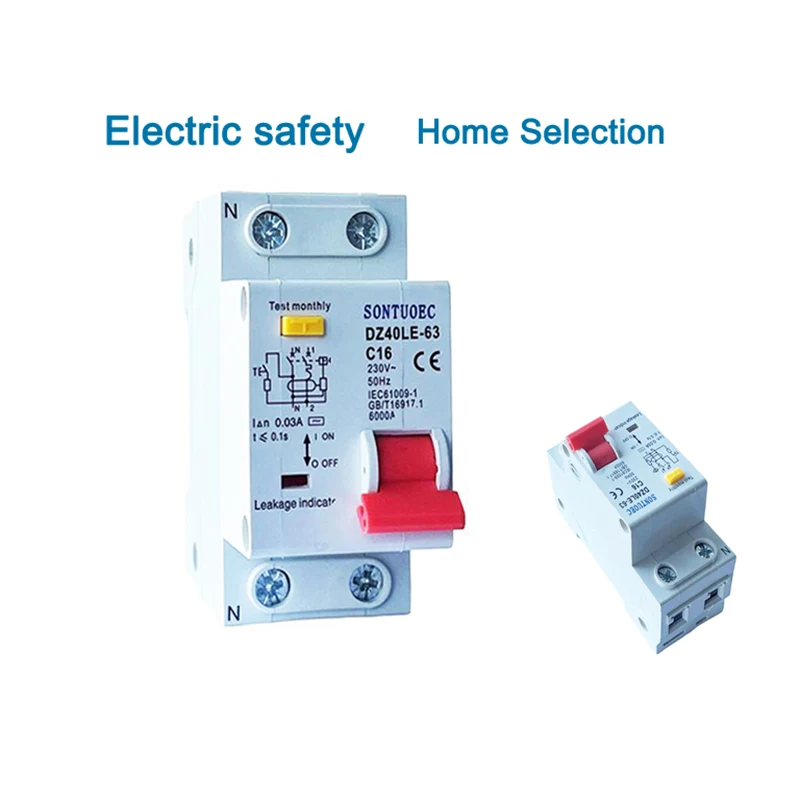

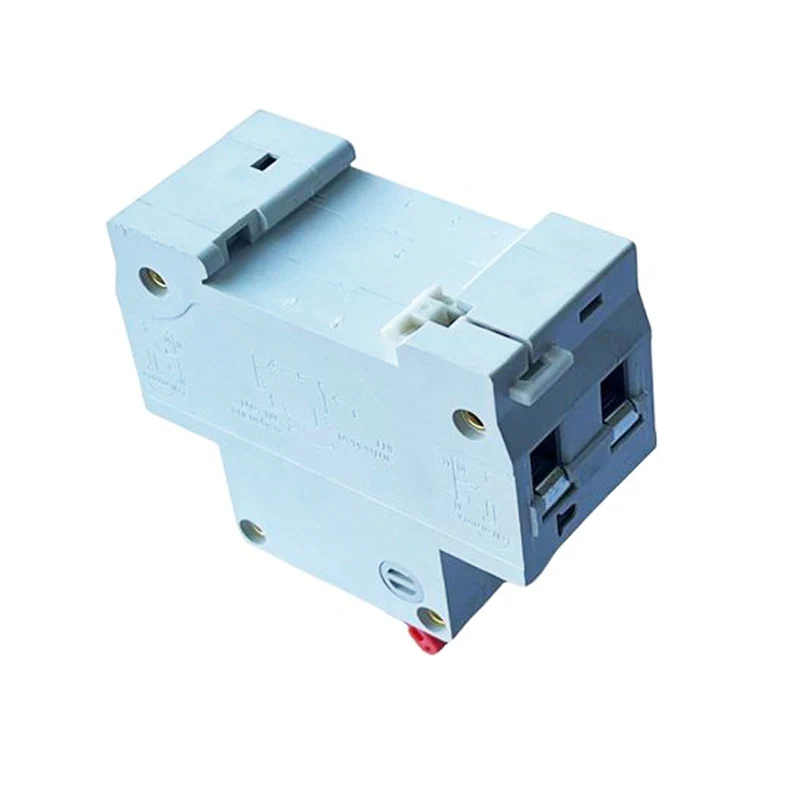

2p 1p+n अवशिष्ट सर्किट ब्रेकर ओवरक्रंट प्रोटेक्शन के साथ

संचालन सिद्धांत

ओवरक्रैक प्रोटेक्शन के साथ 2p 1p+n अवशिष्ट सर्किट ब्रेकर का परिचालन सिद्धांत धाराओं के वेक्टर योग और विद्युत चुम्बकीय सिद्धांत पर आधारित है। जब सर्किट में एल (आग) और एन (शून्य) लाइनों पर धाराएं परिमाण में समान नहीं होती हैं, तो ट्रांसफार्मर सर्किट के प्राथमिक पक्ष में धाराओं का वेक्टर योग शून्य नहीं होता है, जो द्वितीयक साइड कॉइल में एक प्रेरित वोल्टेज उत्पन्न करता है। इस प्रेरित वोल्टेज को इलेक्ट्रोमैग्नेटिक रिले में जोड़ा जाता है, एक उत्तेजना वर्तमान उत्पन्न होता है जो एक रिवर्स डेमैग्नेटाइजिंग बल बनाता है। जब गलती वर्तमान आरसीबीओ के ऑपरेटिंग वर्तमान मूल्य तक पहुंचती है, तो यह रिवर्स डेमैग्नेटाइजिंग बल विद्युत चुम्बकीय रिले के अंदर आर्मेचर को योक से अलग करने के लिए, ऑपरेटिंग तंत्र को कार्य करने और गलती करंट सर्किट को काटने के लिए धक्का देगा।

सुविधाएँ और लाभ

मल्टी-फंक्शनल प्रोटेक्शन: 2 पी आरसीबीओ अवशिष्ट वर्तमान सुरक्षा और अति-सुरक्षा संरक्षण कार्यों को जोड़ती है, जो सर्किट और उपकरणों की सुरक्षा की पूरी तरह से रक्षा कर सकते हैं।

उच्च विश्वसनीयता: उन्नत इलेक्ट्रॉनिक घटकों को अपनाना और तंत्र को डिस्कनेक्ट करना, इसमें उच्च विश्वसनीयता और सुरक्षा है।

लचीला कॉन्फ़िगरेशन: 2-पोल डिज़ाइन 1-चरण शक्ति और शून्य लाइन के एक साथ सुरक्षा की अनुमति देता है, जो विभिन्न जटिल विद्युत प्रणालियों के लिए उपयुक्त है।

स्थापित करने और बनाए रखने के लिए आसान: उचित संरचनात्मक डिजाइन, स्थापित करने में आसान, और एक ही समय में रखरखाव और ओवरहाल को पूरा करने के लिए आसान।

चयन और स्थापना

चयन: प्रकार का चयन करते समय, यह रेटेड वोल्टेज, रेटेड वर्तमान, शॉर्ट-सर्किट ब्रेकिंग क्षमता और सर्किट और अन्य मापदंडों के रिसाव एक्शन वर्तमान पर आधारित होना चाहिए। इसी समय, डंडे की संख्या और आरसीबीओ के वर्तमान सर्किटों की संख्या को भी सर्किट की सुरक्षा आवश्यकताओं को पूरा करने के लिए माना जाना चाहिए।

स्थापना: 2P RCBO को एक सूखी, हवादार जगह में स्थापित किया जाना चाहिए जिसमें कोई संक्षारक गैस और विस्फोट का कोई खतरा नहीं है। स्थापना को यह सुनिश्चित करना चाहिए कि वायरिंग सही और विश्वसनीय है, ऑपरेटिंग तंत्र लचीला और विश्वसनीय है, और स्थापना प्रासंगिक मानकों और कोड का अनुसरण करती है।
