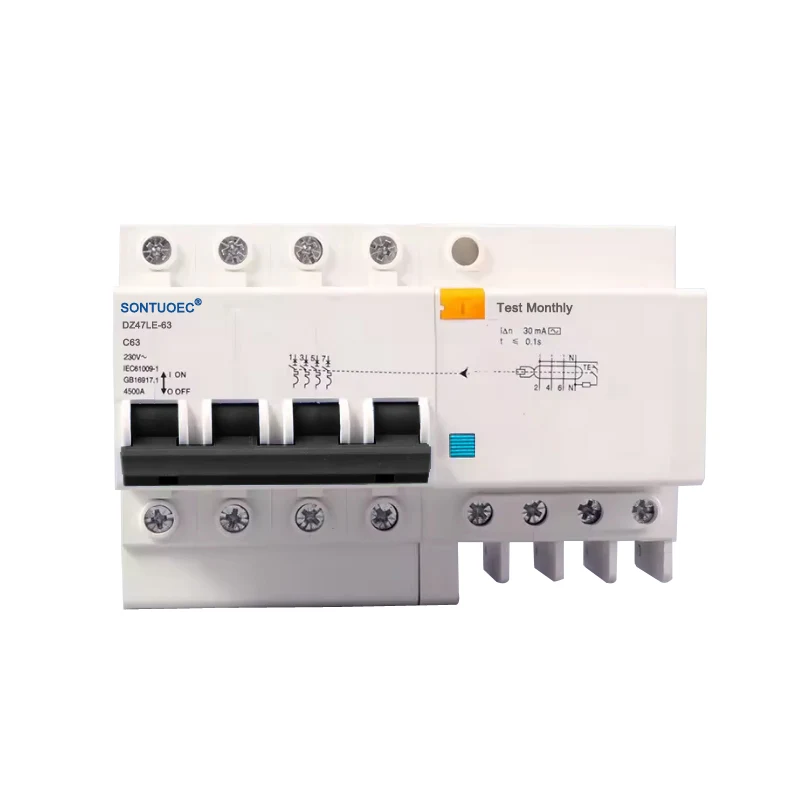

4पी आरसीबीओ एसी प्रकार

संचालन का सिद्धांत

4पी आरसीबीओ एसी प्रकार का संचालन सिद्धांत धाराओं के वेक्टर योग और विद्युत चुम्बकीय सिद्धांतों पर आधारित है। जब अग्नि (एल) और शून्य (एन) तारों पर सर्किट में धाराएं परिमाण में समान नहीं होती हैं, तो ट्रांसफार्मर सर्किट के प्राथमिक पक्ष में धाराओं का वेक्टर योग शून्य नहीं होता है, जो द्वितीयक पक्ष कुंडल में एक प्रेरित वोल्टेज उत्पन्न करता है। इस प्रेरित वोल्टेज को विद्युत चुम्बकीय रिले में जोड़ा जाता है, जिससे एक उत्तेजना धारा उत्पन्न होती है जो एक रिवर्स डिमैग्नेटाइजिंग बल बनाती है। जब फॉल्ट करंट आरसीबीओ के ऑपरेटिंग करंट वैल्यू तक पहुंच जाता है, तो यह रिवर्स डीमैग्नेटाइजिंग बल इलेक्ट्रोमैग्नेटिक रिले के अंदर आर्मेचर को योक से अलग कर देगा, जिससे ऑपरेटिंग तंत्र को कार्य करने के लिए दबाव पड़ेगा और फॉल्ट करंट सर्किट कट जाएगा।

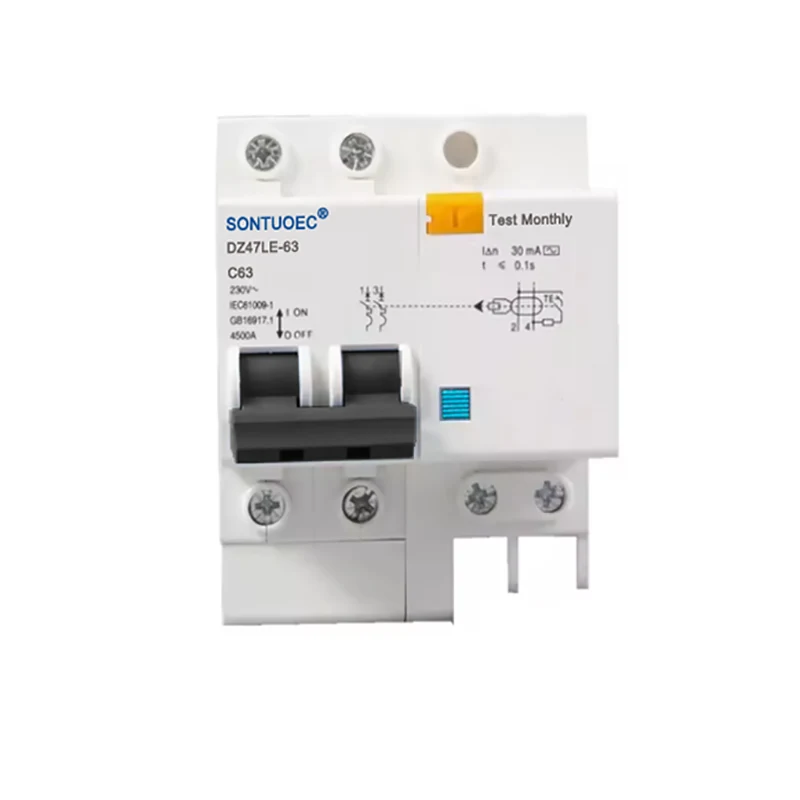

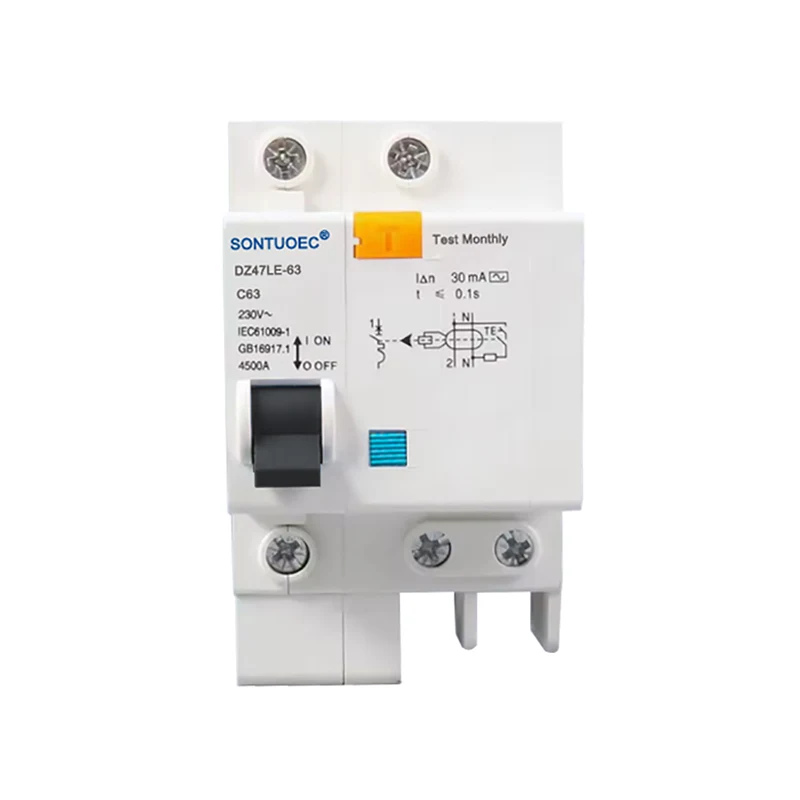

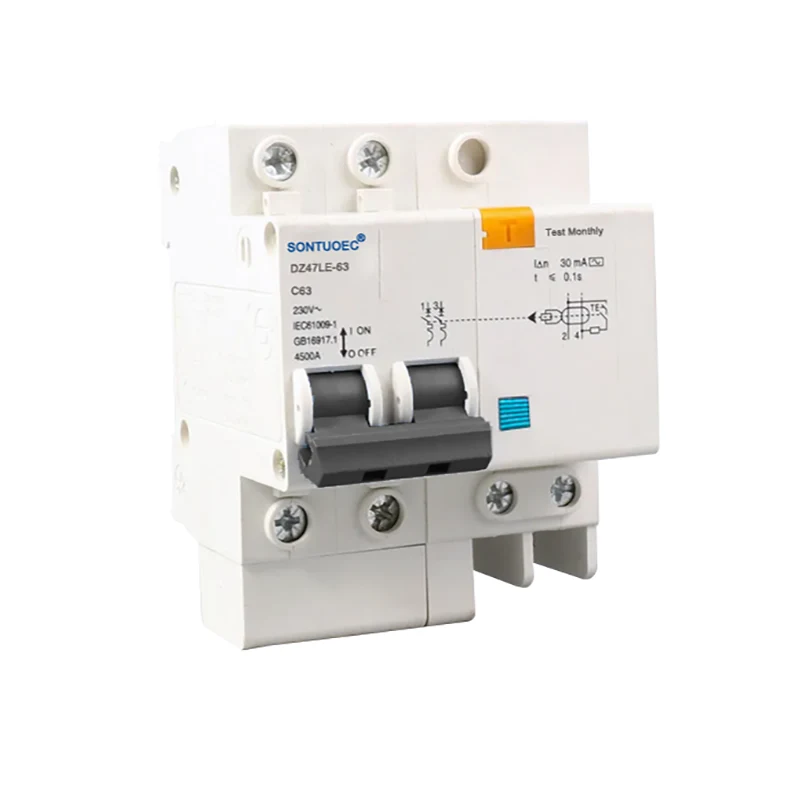

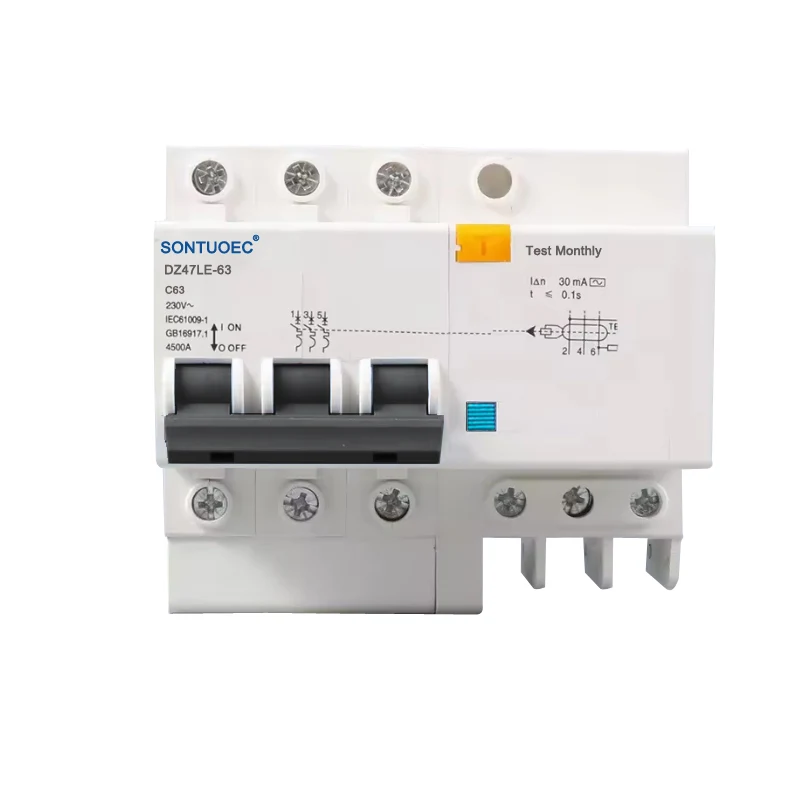

DZ47LE-63 श्रृंखला इलेक्ट्रॉनिक अर्थ लीकेज प्रोटेक्शन सर्किट ब्रेकर AC 50Hz/60Hz, रेटेड वोल्टेज 230V और रेटेड करंट 6A~63A के एकल चरण आवासीय सर्किट के लिए उपयुक्त है; AC 50Hz/60Hz के तीन चरण सर्किट के लिए 400V। यह सर्किट फॉर्म ओवरलोड और शॉर्ट सर्किट से रक्षा कर सकता है। इस उत्पाद में छोटी मात्रा, उच्च ब्रेकिंग क्षमता, लाइव वायर और शून्य लाइन के फायदे हैं, जो एक ही समय में कट जाते हैं, साथ ही फायर वायर और शून्य लाइन के रिवर्स कनेक्ट होने की स्थिति में व्यक्ति को बिजली के रिसाव के झटके से भी बचाते हैं।

यह मानक IEC61009-1,GB16917.1 के अनुरूप है।

विशेषता:

1).बिजली के झटके, अर्थ फॉल्ट, लीकेज करंट से सुरक्षा प्रदान करता है;

2).ओवरलोड, शॉर्ट-सर्किट और ओवर-वोल्टेज से सुरक्षा प्रदान करता है;

3). छोटी मात्रा, उच्च तोड़ने की क्षमता; लाइव तार और शून्य लाइन एक ही समय में कट जाती हैं;

4). छोटा आकार और वजन, आसान स्थापना और वायरिंग, उच्च और टिकाऊ प्रदर्शन

5). तात्कालिक वोल्टेज और तात्कालिक करंट के कारण होने वाली गलत ऑपरेशन ट्रिपिंग से बचाव प्रदान करें।

विशेषताएं एवं लाभ

बहु-कार्यात्मक सुरक्षा: 4पी आरसीबीओ एसी प्रकार सर्किट और उपकरणों के लिए व्यापक सुरक्षा प्रदान करने के लिए अवशिष्ट वर्तमान सुरक्षा और ओवरकरंट सुरक्षा को जोड़ती है।

उच्च संवेदनशीलता: अवशिष्ट साइनसॉइडल एसी करंट के अचानक अनुप्रयोग या धीमी गति से वृद्धि के खिलाफ अत्यधिक संवेदनशील सुरक्षा डिकॉउलिंग सुनिश्चित करती है।

आवेदन की विस्तृत श्रृंखला: घरेलू, औद्योगिक और वाणिज्यिक बिजली वितरण प्रणालियों में एसी सर्किट के लिए उपयुक्त, विशेष रूप से एक-फायर-एक-शून्य वायरिंग के लिए।

स्थापित करने और रखरखाव में आसान: उचित संरचनात्मक डिजाइन, स्थापित करने में आसान, और साथ ही रखरखाव और ओवरहाल करने में आसान।

अनुप्रयोग परिदृश्य

4पी आरसीबीओ एसी प्रकार का व्यापक रूप से घरों, कार्यालयों, वाणिज्यिक परिसरों और औद्योगिक सुविधाओं में एसी सर्किट सुरक्षा के लिए उपयोग किया जाता है। यह उन अनुप्रयोगों के लिए विशेष रूप से उपयुक्त है, जिनमें अग्नि और शून्य दोनों तारों की सुरक्षा की आवश्यकता होती है, जैसे प्रकाश सर्किट, सॉकेट सर्किट और मोटर जैसे उपकरणों की सुरक्षा।
