एसटीआईएस -125 आइसोलेटर स्विच

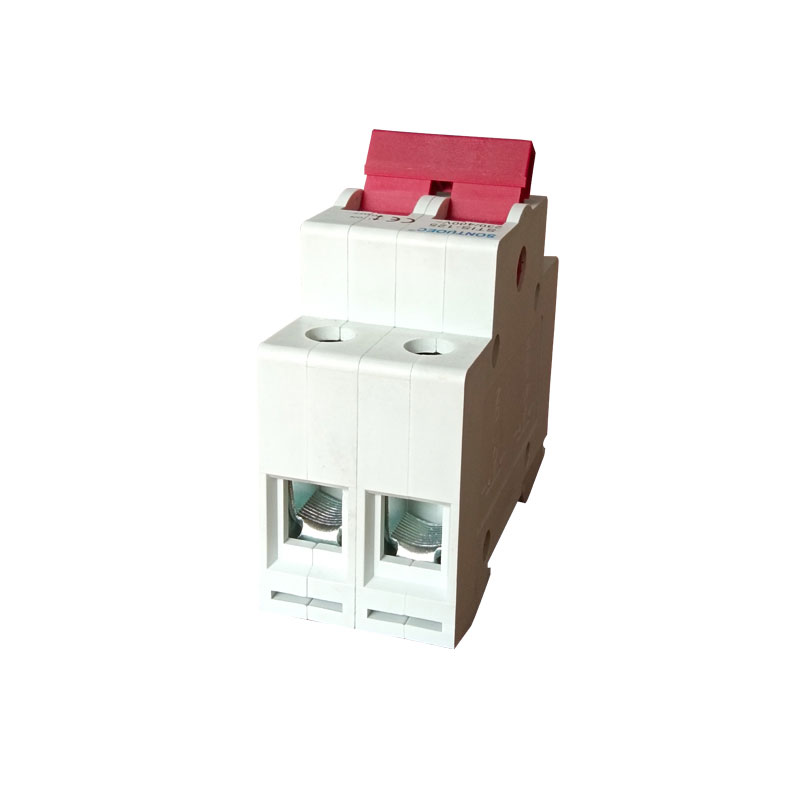

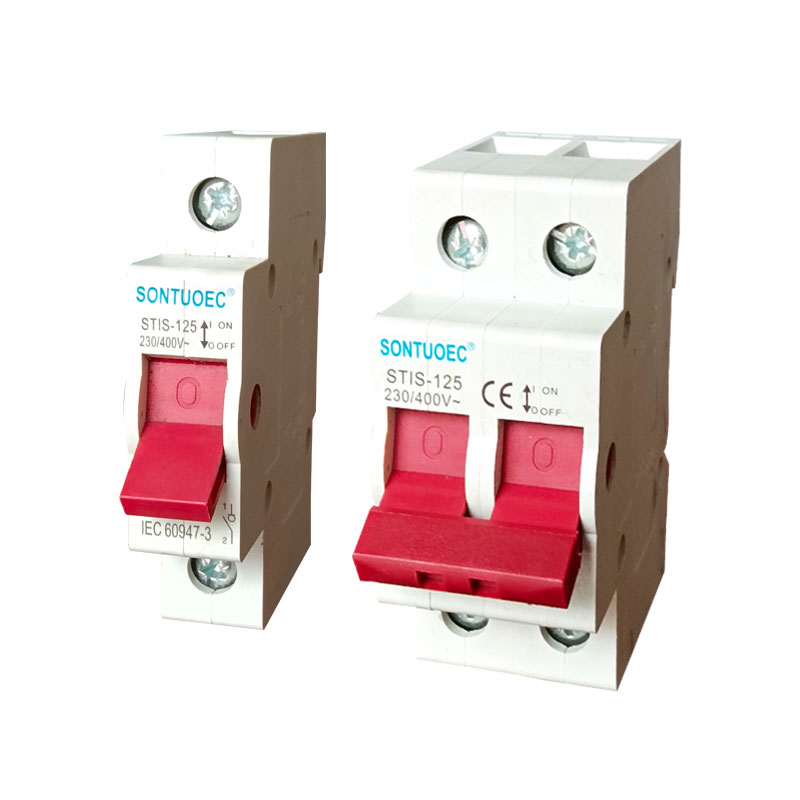

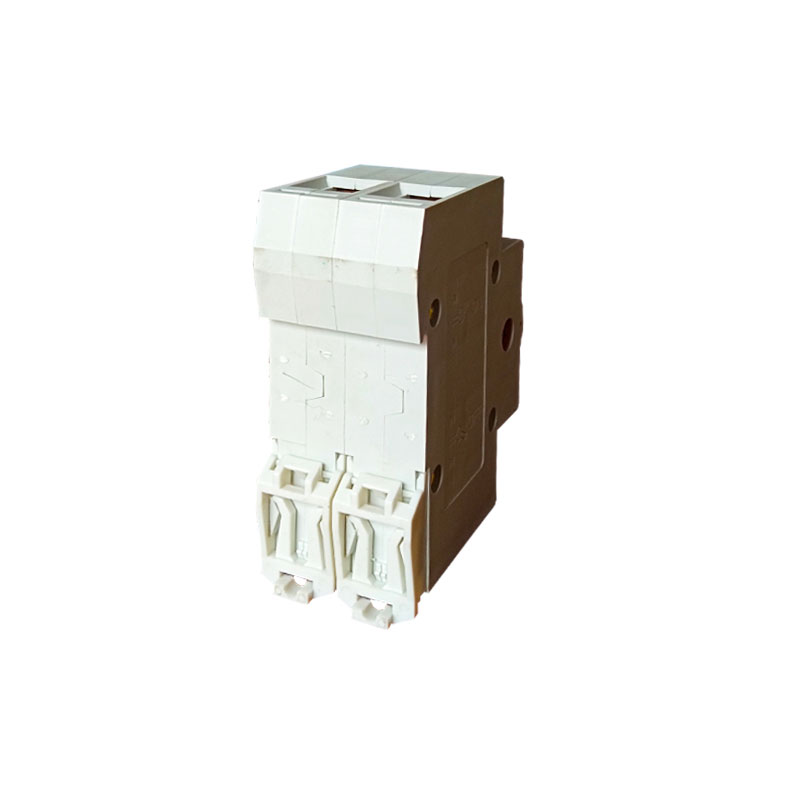

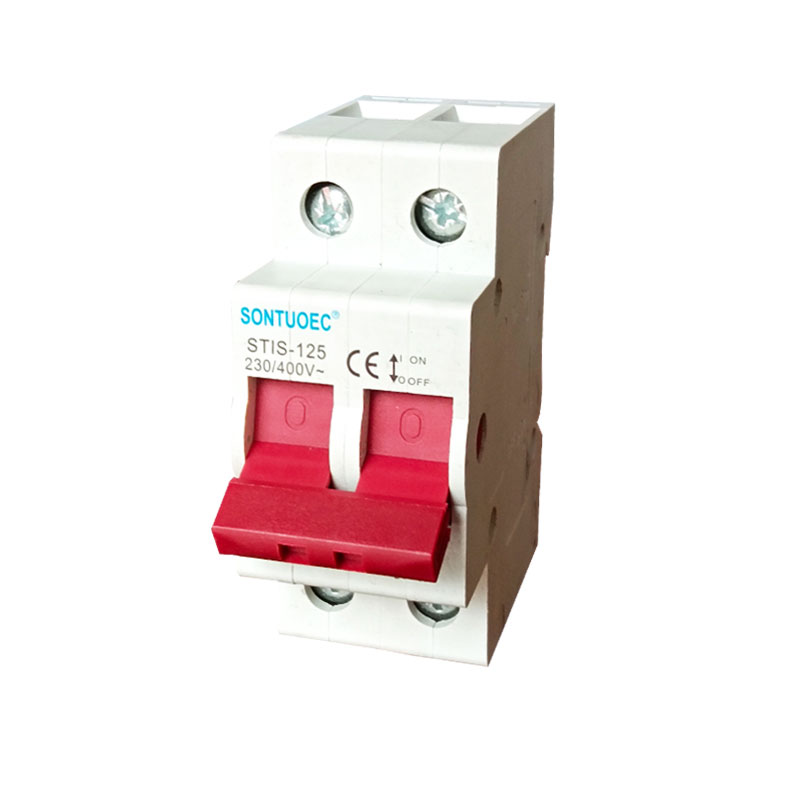

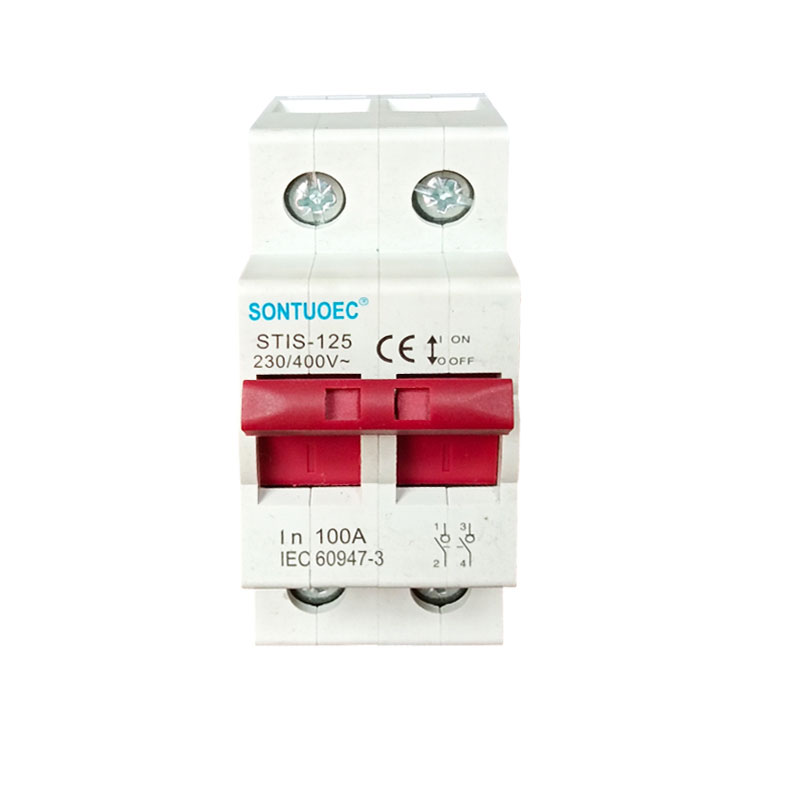

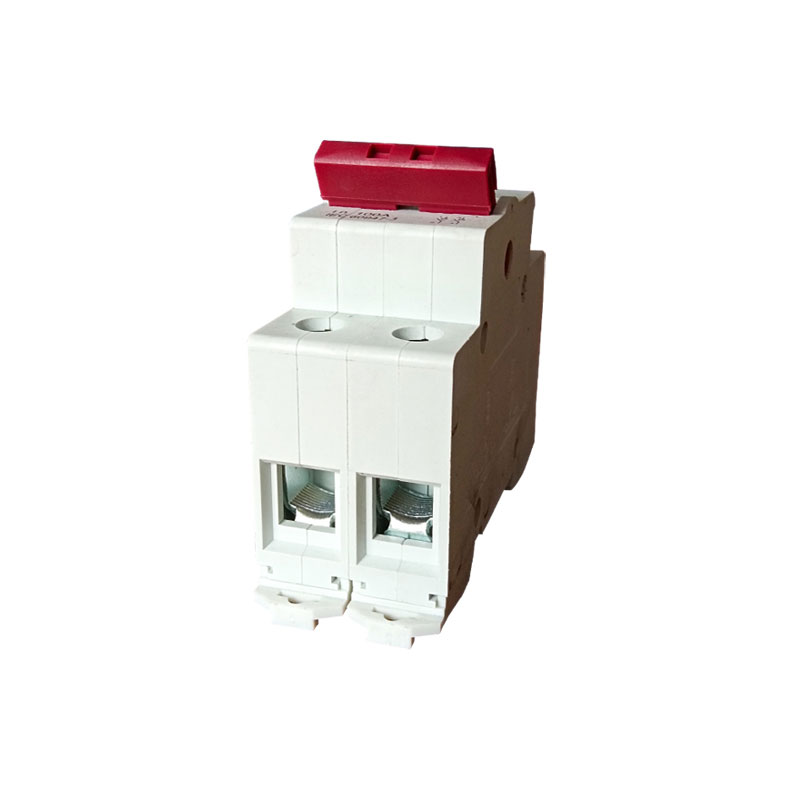

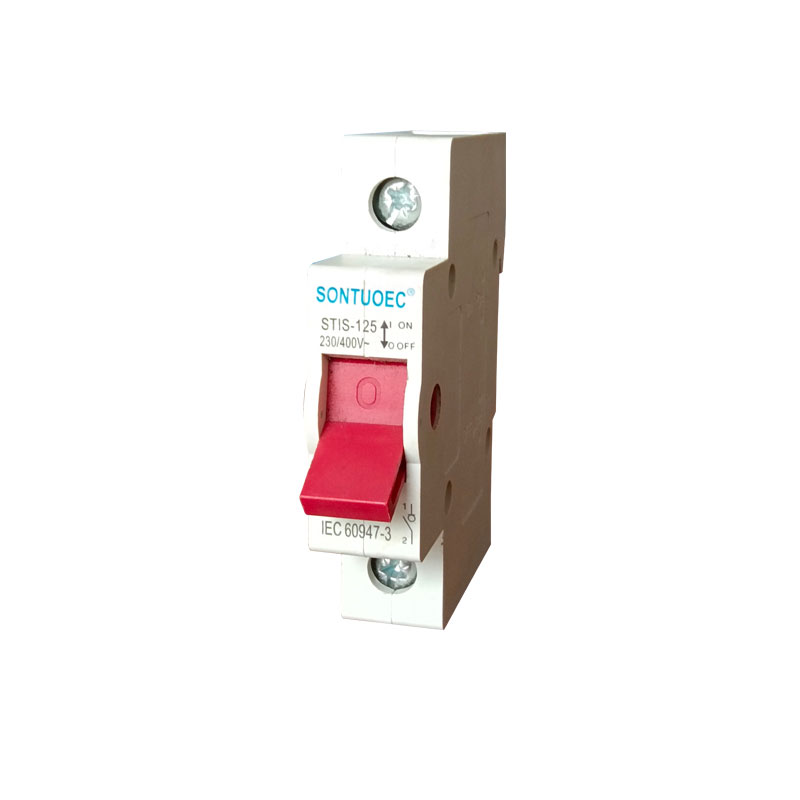

  • एसटीआईएस -125 आइसोलेटर स्विचएसटीआईएस -125 आइसोलेटर स्विच
  • एसटीआईएस -125 आइसोलेटर स्विचएसटीआईएस -125 आइसोलेटर स्विच
  • एसटीआईएस -125 आइसोलेटर स्विचएसटीआईएस -125 आइसोलेटर स्विच
  • एसटीआईएस -125 आइसोलेटर स्विचएसटीआईएस -125 आइसोलेटर स्विच
  • एसटीआईएस -125 आइसोलेटर स्विचएसटीआईएस -125 आइसोलेटर स्विच
  • एसटीआईएस -125 आइसोलेटर स्विचएसटीआईएस -125 आइसोलेटर स्विच
  • एसटीआईएस -125 आइसोलेटर स्विचएसटीआईएस -125 आइसोलेटर स्विच
  • एसटीआईएस -125 आइसोलेटर स्विचएसटीआईएस -125 आइसोलेटर स्विच

एसटीआईएस -125 आइसोलेटर स्विच

STIS-125 आइसोलेटर स्विच विशेष रूप से डिज़ाइन किए गए स्विच हैं जिनका उपयोग इलेक्ट्रिकल सिस्टम में सर्किट को अलग करने, अनुभागीय या कनेक्ट करने के लिए किया जाता है। यह आम तौर पर लोड धाराओं को तोड़ने की क्षमता नहीं रखता है, लेकिन सुरक्षित रूप से विभाजित कर सकता है और सर्किट को बंद कर सकता है जहां कोई लोड या बहुत कम वर्तमान नहीं है। एक डिस्कनेक्ट स्विच का प्राथमिक कार्य यह सुनिश्चित करने के लिए वियोग का एक दृश्य बिंदु प्रदान करना है कि बिजली के उपकरण को कर्मियों द्वारा सुरक्षित रूप से एक्सेस किया जा सकता है जब इसे सेवित या निरीक्षण किया जा रहा है।

नमूना:STIS-125

जांच भेजें

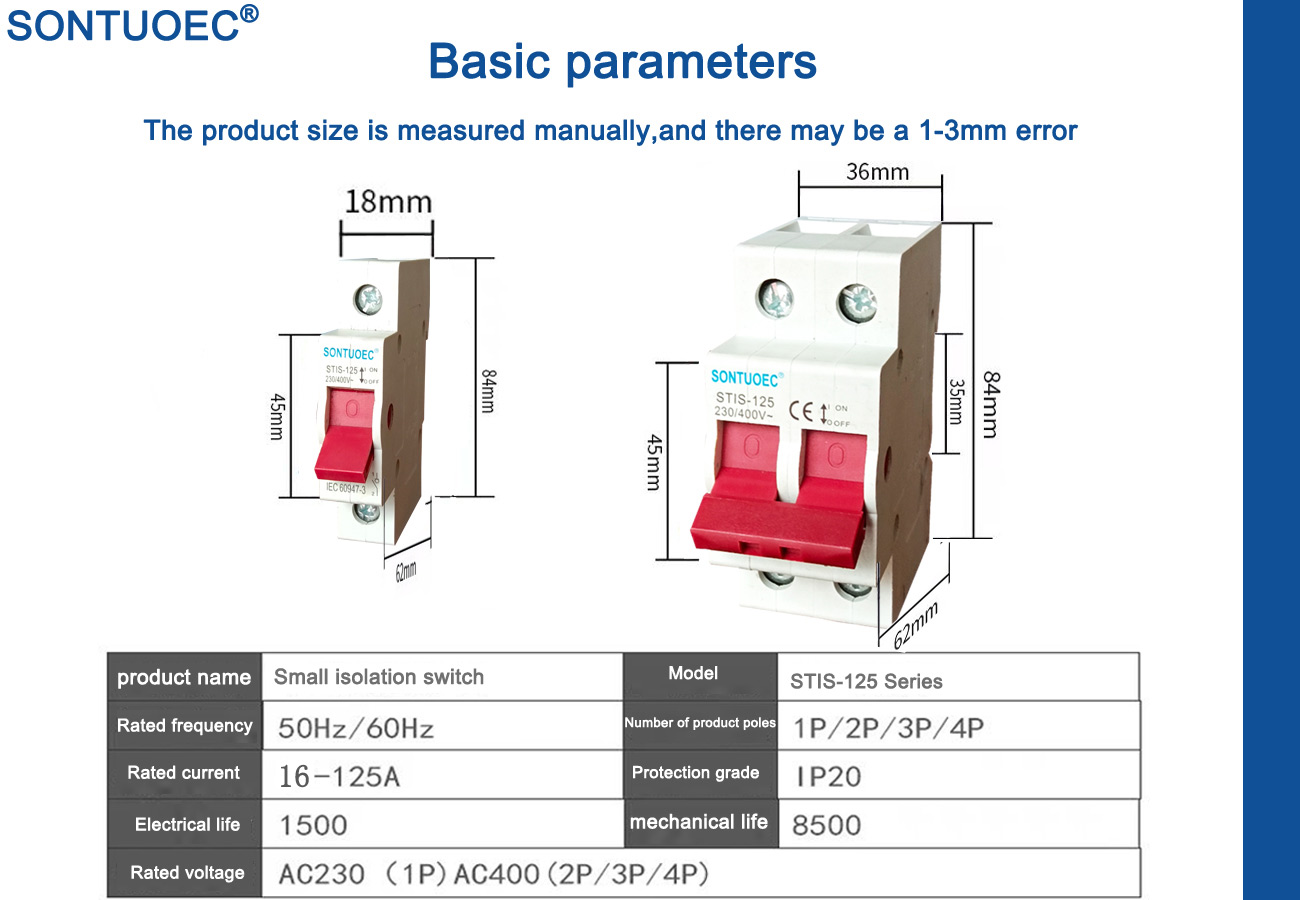

उत्पाद वर्णन

प्रोडक्ट का नाम

एसटीआईएस -125 आइसोलेटर स्विच

पोल

1p 2p 3p 4p

रेटेड मौजूदा

16 ए, 20 ए, 25 ए, 40 ए, 63 ए, 80 ए, 100 ए, 125 ए

रेटेड वोल्टेज

1P: AC230V

2p, 3p.4p: AC400V

इन्सुलेशन वोल्टेज यूआई

690V

रेटेड आवेग वोल्टेज (1.2/50) UIMP का सामना करना पड़ता है

6kv

शॉर्ट रेटेड सर्किट वर्तमान आईसीडब्ल्यू का सामना करना पड़ता है

12LE/1S

शॉर्ट रेटेड सर्किट क्षमता आईसीएम

20LE/0.1S

रेटेड मेकिंग और ब्रेकिंग क्षमता

3ie, 1.05ue, cosφ = 0.8

श्रेणी का उपयोग करें

एसी -21 बी, एसी -22 ए

विद्युतीय ज़िंदगी

1500

यांत्रिक ज़िंदगी

8500

प्रदूषण डिग्री

3

भंडारण तापमान

-35 .C ~ +70ºC

इंस्टालेशन ऊंचाई

<2000m

अधिकतम तारों की क्षमता

16 (20 ए ~ 63 ए)

50 (80 ए ~ 125 ए)

अधिकतम टोक़ को सीमित करना

2.0 (20 ए ~ 63 ए)

3.5 (80 ए ~ 125 ए)


संरचना और विशेषताएं

1.structure:

STIS-125 आइसोलेटर स्विच विभिन्न प्रकार के कॉन्फ़िगरेशन में उपलब्ध हैं, लेकिन आमतौर पर एक निश्चित संपर्क और एक चल संपर्क शामिल है। एक ऑपरेटिंग तंत्र (जैसे हैंडल, मोटर, आदि) के माध्यम से, संपर्क को एक सर्किट को खोलने या बंद करने के लिए स्थानांतरित किया जा सकता है।


2.features:

उच्च इंसुलेटिंग गुण: संपर्क, इंसुलेटर और डिस्कनेक्ट स्विच के आवास जैसे घटक आमतौर पर अत्यधिक इन्सुलेट सामग्री से बने होते हैं ताकि यह सुनिश्चित किया जा सके कि सर्किट और जमीन के बीच इन्सुलेशन प्रतिरोध डिस्कनेक्ट किए गए राज्य में पर्याप्त रूप से अधिक है।


स्पष्ट डिस्कनेक्ट पॉइंट: जब एसटीआईएस -125 सीरीज़ आइसोलेटर स्विच डिस्कनेक्टेड स्थिति में होता है, तो इसके संपर्कों के बीच का अंतर एक स्पष्ट वियोग बिंदु प्रदान करने के लिए पर्याप्त होता है, जिससे कर्मचारियों के लिए सर्किट की स्थिति को पहचानना आसान हो जाता है।


ऑपरेशन में आसानी: श्रृंखला डिस्कनेक्टर्स को आमतौर पर एक आसान-से-संचालित तंत्र के साथ डिज़ाइन किया जाता है जो कर्मियों को आसानी से सर्किट को खोलने या बंद करने की अनुमति देता है।

STIS-125 Isolator SwitchSTIS-125 Isolator SwitchSTIS-125 Isolator Switch


अनुप्रयोग परिदृश्य

श्रृंखला के डिस्कनेक्टर्स का व्यापक रूप से विभिन्न विद्युत प्रणालियों में उपयोग किया जाता है, जिसमें शामिल हैं, लेकिन सीमित नहीं हैं: पावर सिस्टम: पावर सिस्टम: पावर प्लांट्स, सबस्टेशन और अन्य पावर सिस्टम में, सीरीज़ डिस्कनेक्टर्स का उपयोग उच्च-वोल्टेज सर्किट को अलग करने, सेगमेंट या कनेक्ट करने के लिए किया जाता है। डिस्कनेक्ट स्विच आमतौर पर वितरण बॉक्स में स्थापित किए जाते हैं, जिसका उपयोग सर्किट के ऑन-ऑफ को नियंत्रित करने के लिए किया जाता है।


चयन और उपयोग के लिए सावधानियां

1.Selection:

एसटीआईएस -125 सीरीज़ आइसोलेटर स्विच का चयन करते समय, आपको सर्किट के रेटेड वोल्टेज और रेटेड करंट पर विचार करने की आवश्यकता होती है, उपयोग का वातावरण (जैसे, इनडोर, आउटडोर, विस्फोट-प्रूफ, आदि), साथ ही ऑपरेशन का मोड (जैसे, मैनुअल, मोटर चालित, आदि) और अन्य कारक।


2. उपयोग के लिए आवश्यक:

डिस्कनेक्टिंग स्विच को संचालित करने से पहले, सुनिश्चित करें कि सर्किट डिस्कनेक्ट हो गया है या नो-लोड स्थिति में है।

ऑपरेशन के दौरान, प्रासंगिक विद्युत सुरक्षा नियमों और संचालन प्रक्रियाओं का निरीक्षण करें।

इसके सामान्य संचालन और सुरक्षा को सुनिश्चित करने के लिए नियमित रूप से डिस्कनेक्टिंग स्विच का निरीक्षण करें और बनाए रखें।
