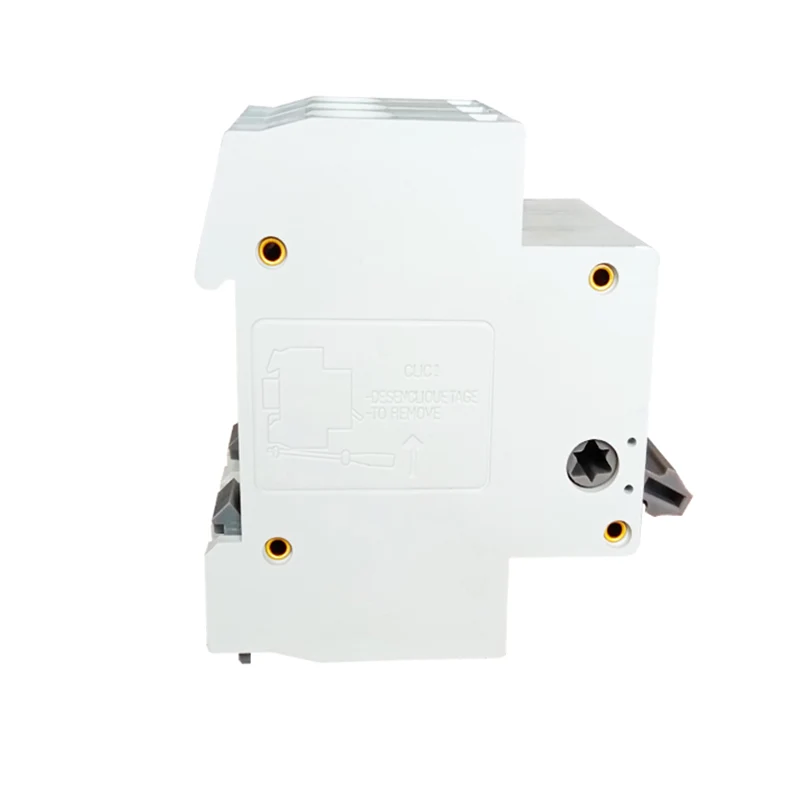

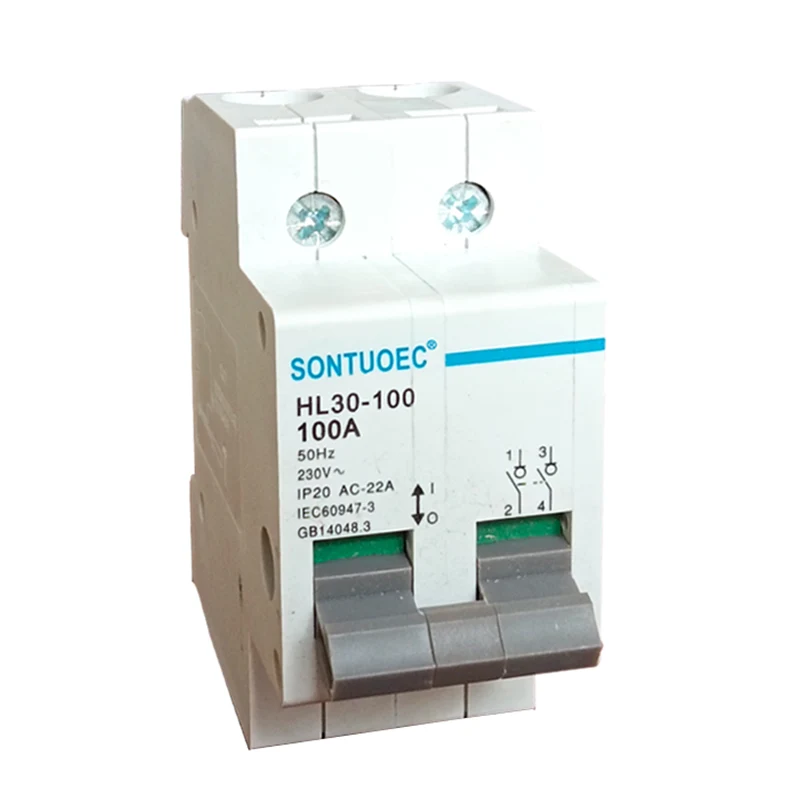

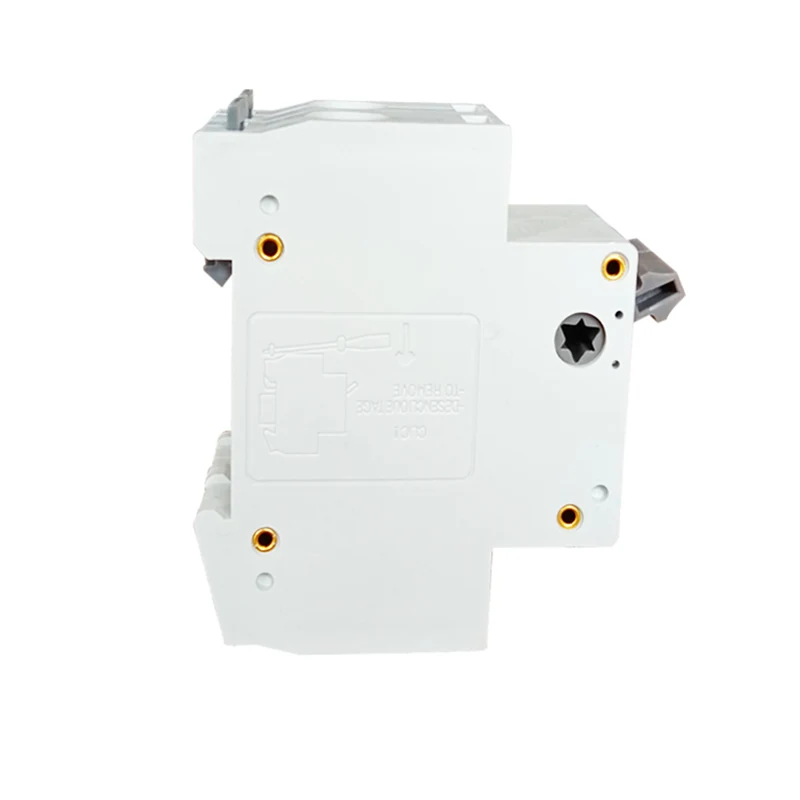

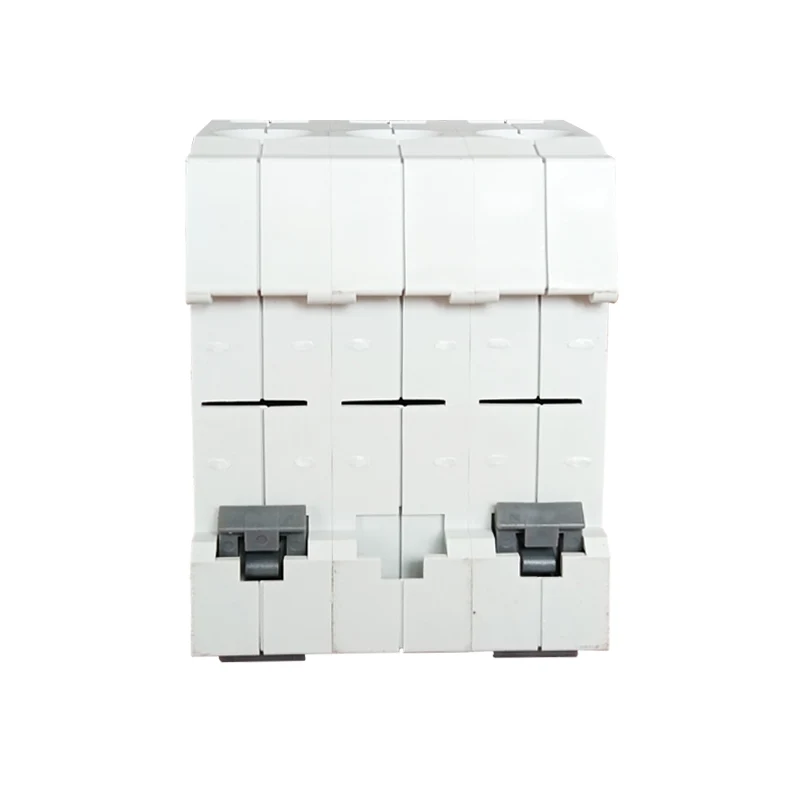

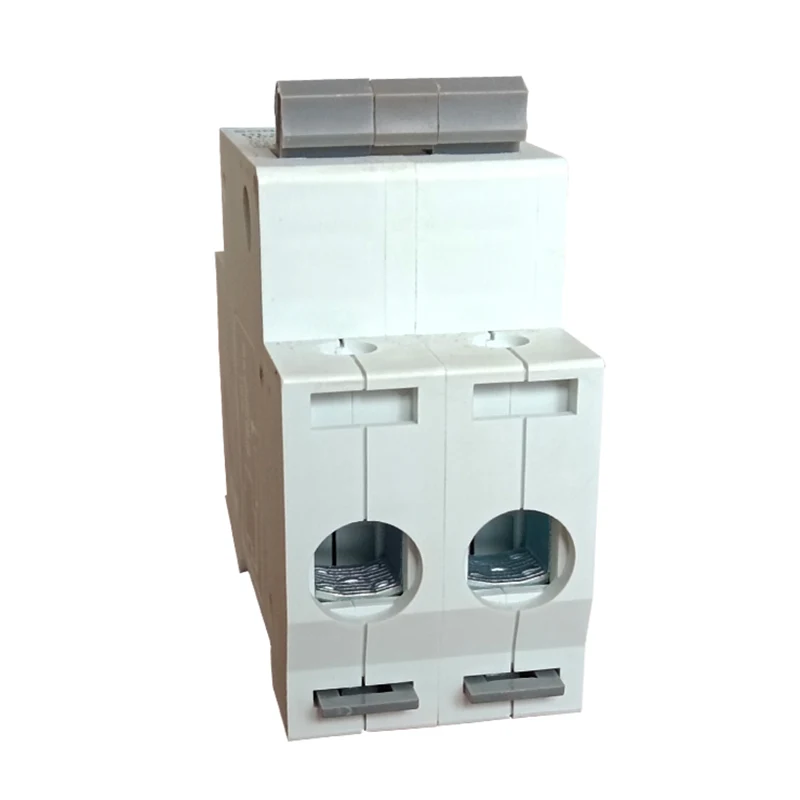

HL30-100 आइसोलेटर स्विच

प्रोडक्ट का नाम

HL-30 श्रृंखला आइसोलेटर स्विच

पोल

1p 2p 3p 4p

रेटेड मौजूदा

16,25 ए, 40 ए, 63 ए, 80 ए, 100 ए, 125 ए

रेटेड वोल्टेज

1P: AC230V

2p, 3p.4p: AC400V

इन्सुलेशन वोल्टेज यूआई

690V

रेटेड आवेग वोल्टेज (1.2/50) UIMP का सामना करना पड़ता है

6kv

शॉर्ट रेटेड सर्किट वर्तमान आईसीडब्ल्यू का सामना करना पड़ता है

12LE/1S

शॉर्ट रेटेड सर्किट क्षमता आईसीएम

20LE/0.1S

रेटेड मेकिंग और ब्रेकिंग क्षमता

3ie, 1.05ue, cosφ = 0.8

श्रेणी का उपयोग करें

एसी -21 बी, एसी -22 ए

विद्युतीय ज़िंदगी

1500

यांत्रिक ज़िंदगी

8500

प्रदूषण डिग्री

3

भंडारण तापमान

-35 .C ~ +70ºC

इंस्टालेशन ऊंचाई

<2000m

अधिकतम तारों की क्षमता

16 (20 ए ~ 63 ए)

50 (80 ए ~ 125 ए)

अधिकतम टोक़ को सीमित करना

2.0 (20 ए ~ 63 ए)

3.5 (80 ए ~ 125 ए)
