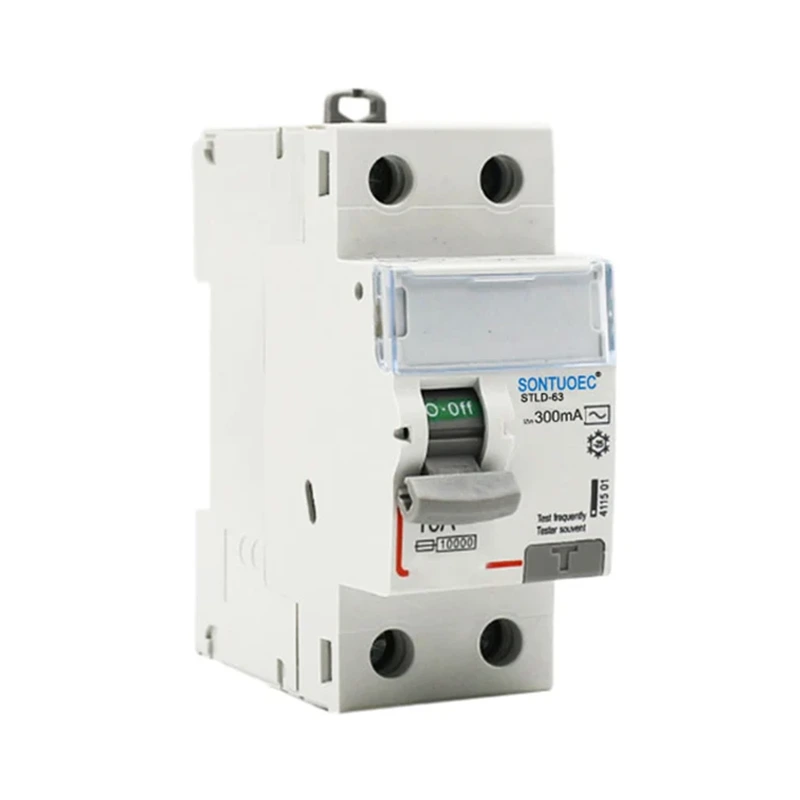

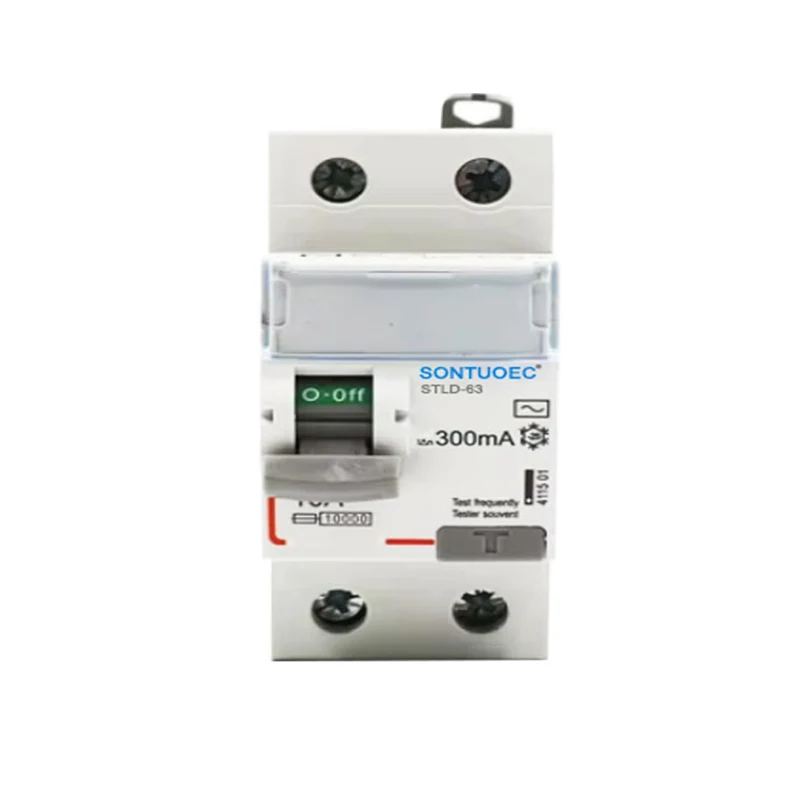

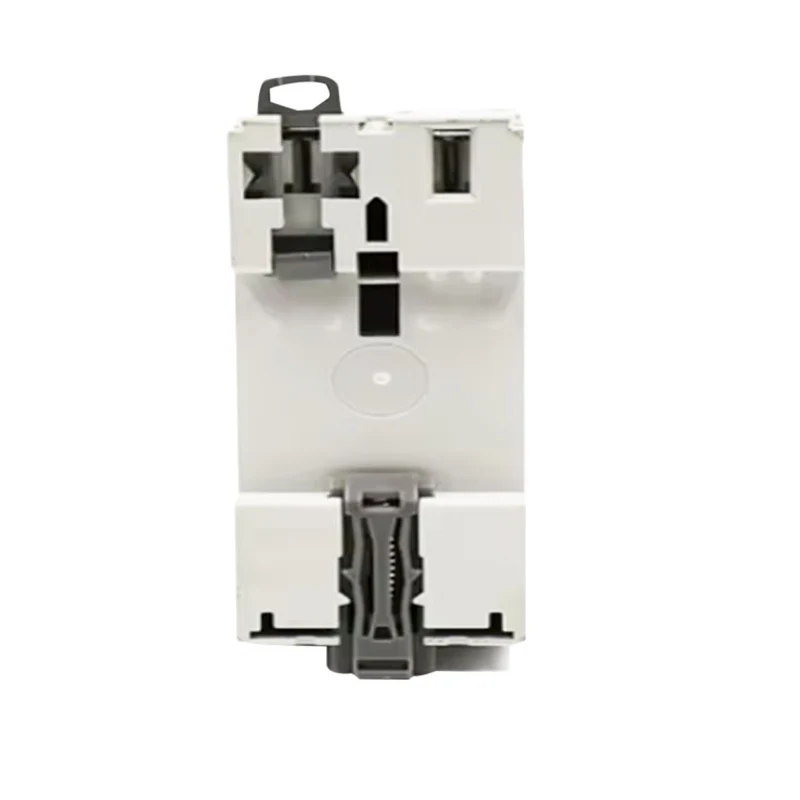

2p 63a/30mA RCD AC प्रकार

मूल अवधारणा

 2P: इंगित करता है कि यह आरसीडी (अवशिष्ट वर्तमान डिवाइस) एक द्विध्रुवी स्विच है, अर्थात, यह एक ही समय में दो लाइनों के ऑन-ऑफ को नियंत्रित कर सकता है। इस डिज़ाइन का उपयोग आमतौर पर किया जाता है, जहां चरण और शून्य लाइनों दोनों को एक ही समय में काटने की आवश्यकता होती है ताकि यह सुनिश्चित हो सके कि सर्किट को रिसाव या दोष की स्थिति में पूरी तरह से काट दिया जा सकता है, जिससे सुरक्षा दुर्घटनाओं जैसे कि इलेक्ट्रोक्यूशन या इलेक्ट्रिकल फायर को रोका जा सकता है।

 63A: इंगित करता है कि RCD को 63 amps पर रेट किया गया है। रेटेड करंट अधिकतम वर्तमान मूल्य है जिसे आरसीडी ओवरहीटिंग या क्षति के बिना लगातार ले जा सकता है। व्यावहारिक अनुप्रयोगों में, उपयुक्त रेटेड वर्तमान को विद्युत प्रणाली के भार के अनुसार चुना जाना चाहिए।

 30MA: इंगित करता है कि इस आरसीडी की रिसाव एक्शन करंट 30 एमए है। रिसाव एक्शन करंट न्यूनतम वर्तमान मूल्य है जिस पर आरसीडी रिसाव करंट का पता लगाता है और एक कार्रवाई को ट्रिगर करता है। जब विद्युत प्रणाली में रिसाव करंट इस मूल्य से अधिक हो जाता है, तो आरसीडी व्यक्तिगत सुरक्षा की रक्षा के लिए बिजली की आपूर्ति को जल्दी से काट देगा और विद्युत आग जैसी दुर्घटनाओं को रोक देगा।

 RCD: अवशिष्ट वर्तमान डिवाइस एक विद्युत सुरक्षा उपकरण है जिसका उपयोग विद्युत प्रणाली में अवशिष्ट वर्तमान (यानी रिसाव वर्तमान) का पता लगाने और बिजली की आपूर्ति को काटने के लिए किया जाता है। विद्युत उपकरण और कर्मियों के लिए व्यापक सुरक्षा प्रदान करने के लिए विभिन्न कम-वोल्टेज इलेक्ट्रिकल सिस्टम में इसका व्यापक रूप से उपयोग किया जाता है।

 एसी प्रकार: इंगित करता है कि यह आरसीडी वर्तमान (एसी) सिस्टम को वैकल्पिक करने के लिए उपयुक्त है। वैकल्पिक वर्तमान (एसी) बिजली को प्रसारित करने का एक सामान्य तरीका है और प्रत्यक्ष वर्तमान (डीसी) की तुलना में वोल्टेज और वर्तमान की दिशा में आवधिक परिवर्तनों की विशेषता है। इसलिए, आरसीडी का चयन करते समय, उपयुक्त मॉडल को विद्युत प्रणाली (एसी या डीसी) के प्रकार के आधार पर चुना जाना चाहिए।

1. पृथ्वी की गलती/रिसाव के खिलाफ सुरक्षा और अलगाव का कार्य

2. उच्च शॉर्ट-सर्किट करंट का सामना करने की क्षमता

3. टर्मिनल और पिन/फोर्क टाइप बसबार कनेक्शन के लिए योग्य

4। उंगली संरक्षित कनेक्शन टर्मिनलों से सुसज्जित

5. ऑटोमेटिक रूप से सर्किट को डिस्कनेक्ट करें जब पृथ्वी की गलती/रिसाव वर्तमान होता है और रेटेड संवेदनशीलता से अधिक हो जाता है

6. बिजली की आपूर्ति और लाइन वोल्टेज की निर्भर, और बाहरी हस्तक्षेप, वोल्टेज में उतार -चढ़ाव से मुक्त।   ---------- बड़े आकार कनेक्शन तार (35 मिमी कनेक्शन केबल)
