आरसीसीबी बी मॉडल अवशिष्ट वर्तमान सर्किट ब्रेकर

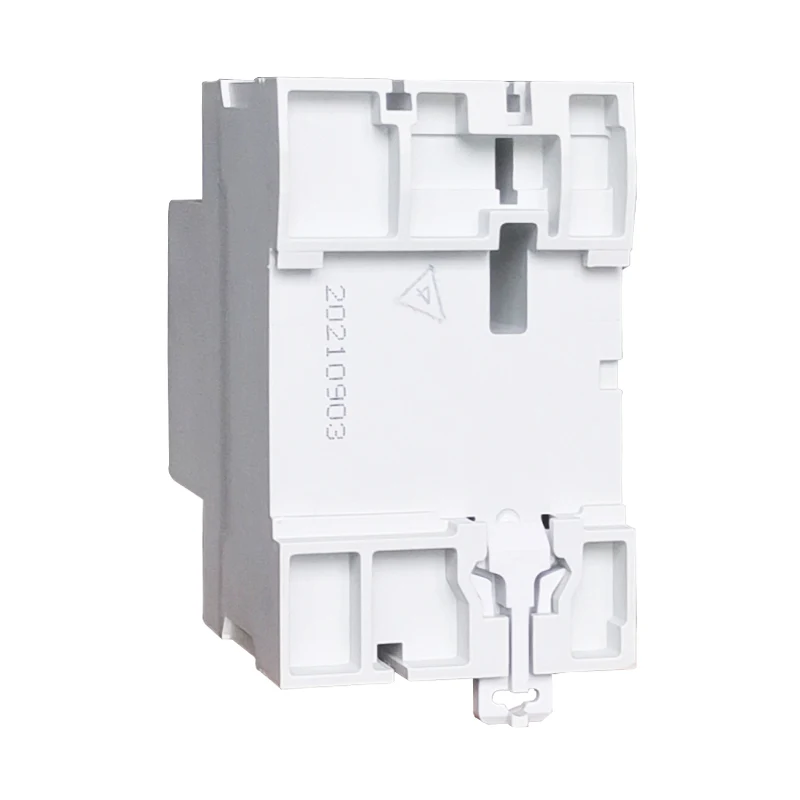

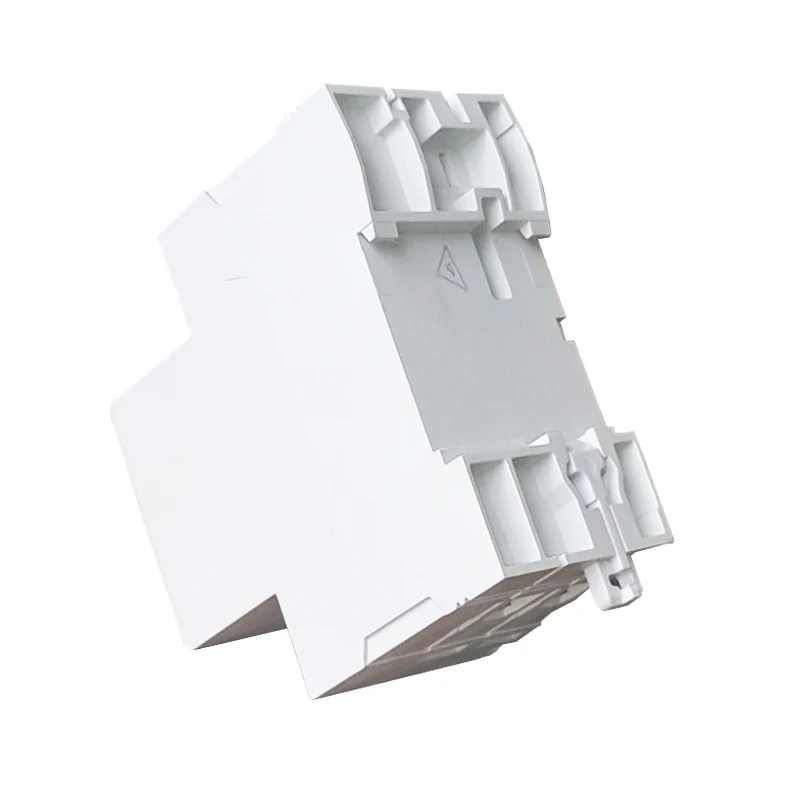

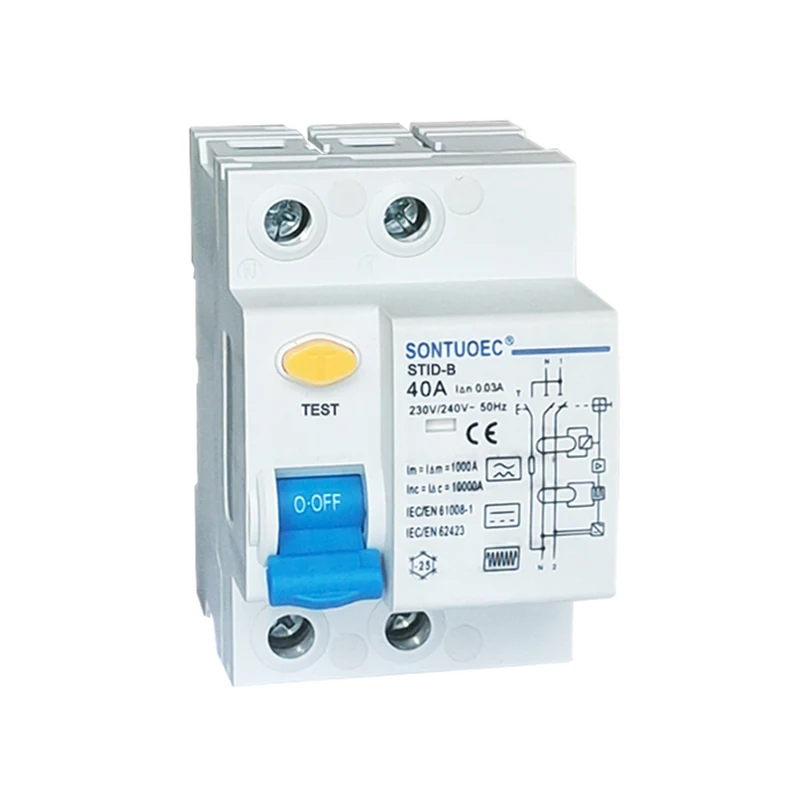

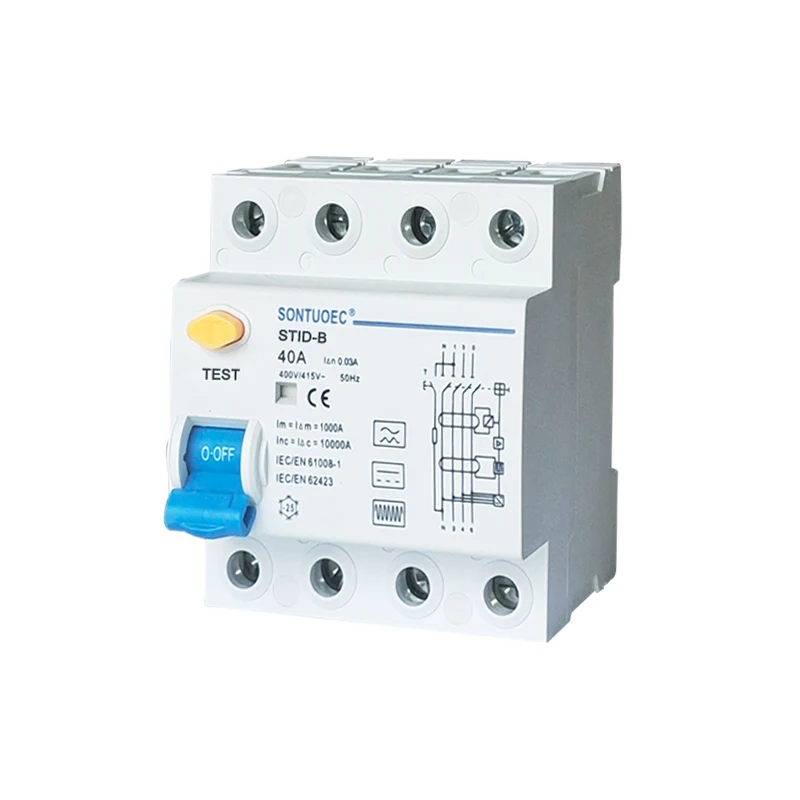

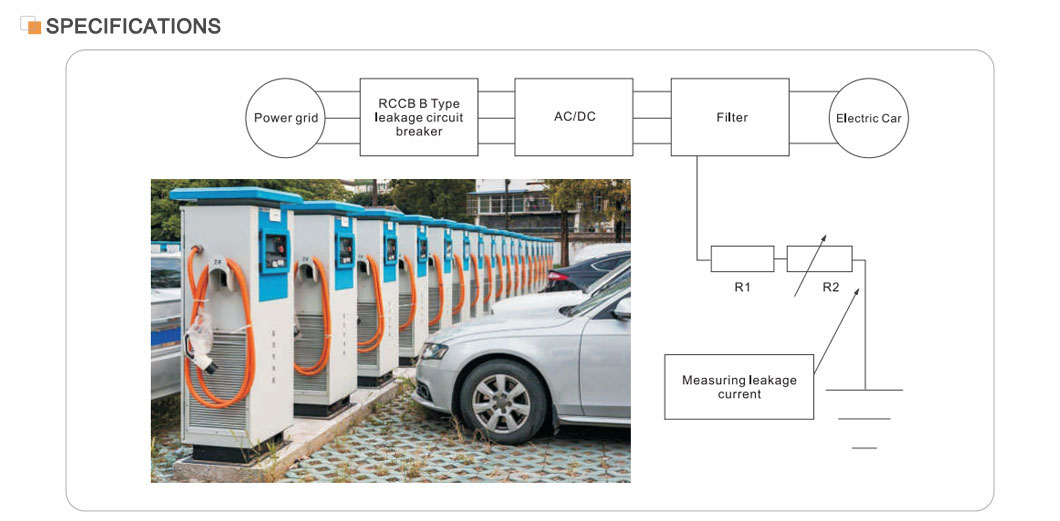

एसटीआईडी-बी आरसीसीबी बी मॉडल अवशिष्ट वर्तमान सर्किट ब्रेकर प्रकार ए के लिए उपयुक्त है और डीसी अवशिष्ट धाराओं, डीसी अवशिष्ट धाराओं को सुचारू करने के लिए भी उपयुक्त है जो रेक्टिफायर सर्किट और उच्च आवृत्ति एसी अवशिष्ट धाराओं से उत्पन्न हो सकते हैं। यह तीन-चरण नेटवर्क में निरंतर दोष धाराओं की स्थिति में सुरक्षा प्रदान करता है। एसटीआईडी-बी का उपयोग आमतौर पर चार्जिंग स्टेशन, चिकित्सा उपकरण और उपकरण, नियंत्रक और परिवर्तनीय गति ड्राइव, बैटरी चार्जर और इनवर्टर (डीसी) के क्षेत्र में किया जाता है। एसटीआईडी-बी IEC/EN61008 और IEC/EN62423 मानकों का अनुपालन करता है।

मुख्य विशेषताएं

रेटेड करंट: 40A, बड़े करंट वाले विद्युत प्रणालियों के लिए उपयुक्त।

रिसाव संरक्षण: उच्च संवेदनशीलता और सटीकता के साथ, यह लीकेज करंट का पता लगा सकता है और बहुत कम समय में बिजली की आपूर्ति काट सकता है।

सुरक्षा प्रदर्शन: उत्पाद की सुरक्षा और विश्वसनीयता सुनिश्चित करते हुए IEC/EN61008.1 और GB16916.1 जैसे अंतरराष्ट्रीय मानकों के अनुरूप है।

आवेदन का दायरा: विद्युत प्रणाली के लिए व्यापक सुरक्षा प्रदान करने के लिए औद्योगिक, वाणिज्यिक, ऊंची इमारतों और नागरिक भवनों में व्यापक रूप से उपयोग किया जाता है।

संचालन का सिद्धांत

आरसीसीबी बी मॉडल अवशिष्ट वर्तमान सर्किट ब्रेकर शून्य अनुक्रम वर्तमान ट्रांसफार्मर पर आधारित है। प्रत्येक संचालन चरण एक शून्य अनुक्रम वर्तमान ट्रांसफार्मर से होकर गुजरता है, जिसका द्वितीयक पक्ष एक विद्युत चुम्बकीय डिटेंट से जुड़ा होता है। सामान्य परिस्थितियों में, शून्य अनुक्रम वर्तमान ट्रांसफार्मर के माध्यम से चरण धाराओं का वेक्टर योग शून्य है, इसलिए ट्रांसफार्मर के माध्यम से प्रवाह शून्य है, माध्यमिक आउटपुट वोल्टेज भी शून्य है, और सर्किट ब्रेकर काम नहीं करेगा। हालाँकि, एक बार जब लीकेज करंट बढ़ जाता है और सेकेंडरी साइड आउटपुट वोल्टेज को एक निश्चित स्तर तक बढ़ा देता है, तो इलेक्ट्रोमैग्नेटिक रिलीज सक्रिय हो जाता है, जिससे ऑपरेटिंग तंत्र सक्रिय हो जाता है और बिजली आपूर्ति से जुड़े संपर्कों को डिस्कनेक्ट कर देता है, जिससे रिसाव सुरक्षा का एहसास होता है।

चयन एवं स्थापना

चयन: आरसीसीबी का चयन करते समय, रेटेड वोल्टेज, रेटेड करंट, लीकेज एक्शन करंट और विद्युत प्रणाली के एक्शन टाइम जैसे मापदंडों पर विचार किया जाना चाहिए। आवश्यक सुरक्षा के प्रकार (जैसे प्रत्यक्ष संपर्क सुरक्षा या अप्रत्यक्ष संपर्क सुरक्षा) के अनुसार उपयुक्त आरसीसीबी का चयन करना भी आवश्यक है।

स्थापना: संपूर्ण विद्युत प्रणाली या एक विशिष्ट शाखा लाइन की पूर्ण सुरक्षा सुनिश्चित करने के लिए आरसीसीबी को विद्युत प्रणाली के आने वाले छोर पर या शाखा लाइन पर स्थापित किया जाना चाहिए। स्थापना के दौरान, आरसीसीबी के उचित कनेक्शन और विश्वसनीय संचालन को सुनिश्चित करने के लिए प्रासंगिक मानकों और कोडों का सख्ती से पालन किया जाना चाहिए।
