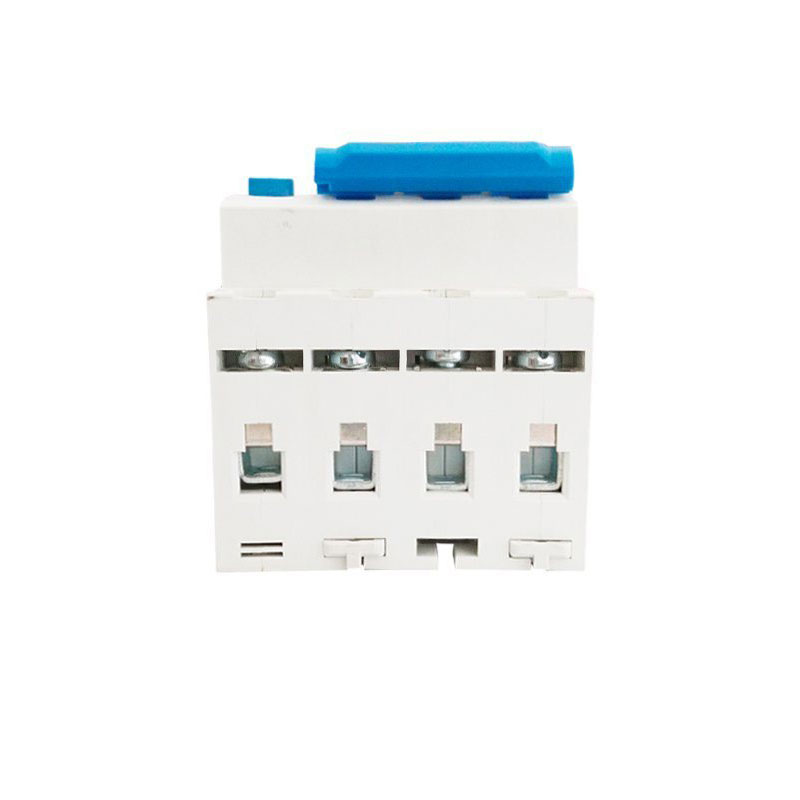

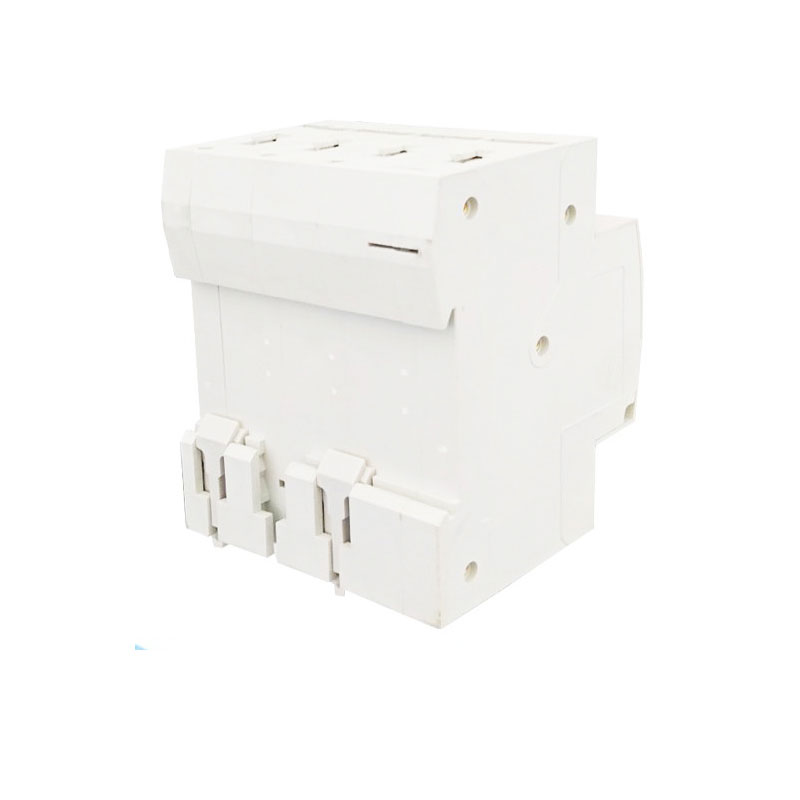

STRO7-40 RCBO

STRO7-40 RCBO, पूरा नाम अधिक सुरक्षा के साथ अवशिष्ट वर्तमान सर्किट ब्रेकर है। यह एक विद्युत सुरक्षा उपकरण है जो अधिभार संरक्षण, शॉर्ट-सर्किट सुरक्षा और रिसाव सुरक्षा को एकीकृत करता है, और उपकरणों की व्यक्तिगत सुरक्षा और सुरक्षित संचालन सुनिश्चित करने के लिए आवासीय, वाणिज्यिक और औद्योगिक क्षेत्रों में विद्युत प्रणालियों में व्यापक रूप से उपयोग किया जाता है। Stro7-40 आरसीबीओ अधिभार, शॉर्ट सर्किट और रिसाव सुरक्षा के साथ एक महत्वपूर्ण विद्युत सुरक्षा उपकरण है। इसके कामकाजी सिद्धांत, विशेषताओं, अनुप्रयोग परिदृश्यों और चयन और स्थापना विधियों को समझकर, आप इलेक्ट्रिकल सिस्टम के सुरक्षित संचालन को सुनिश्चित करने के लिए STRO7-40 RCBO का बेहतर उपयोग और बनाए रख सकते हैं।

नमूना:STR07-40

जांच भेजें

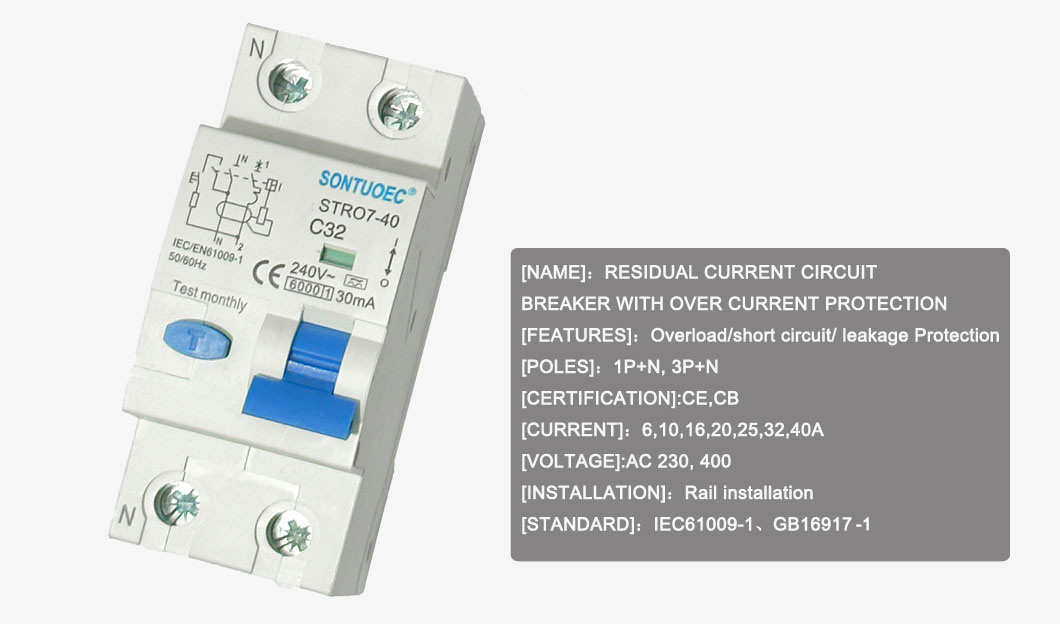

उत्पाद वर्णन

मानक	IEC/EN 61009-1
नमूना	STRO7-40 इलेक्ट्रो-मैग्नेटिक प्रकार, इलेक्ट्रॉनिक प्रकार
अवशिष्ट वर्तमान चरित्र	और/और

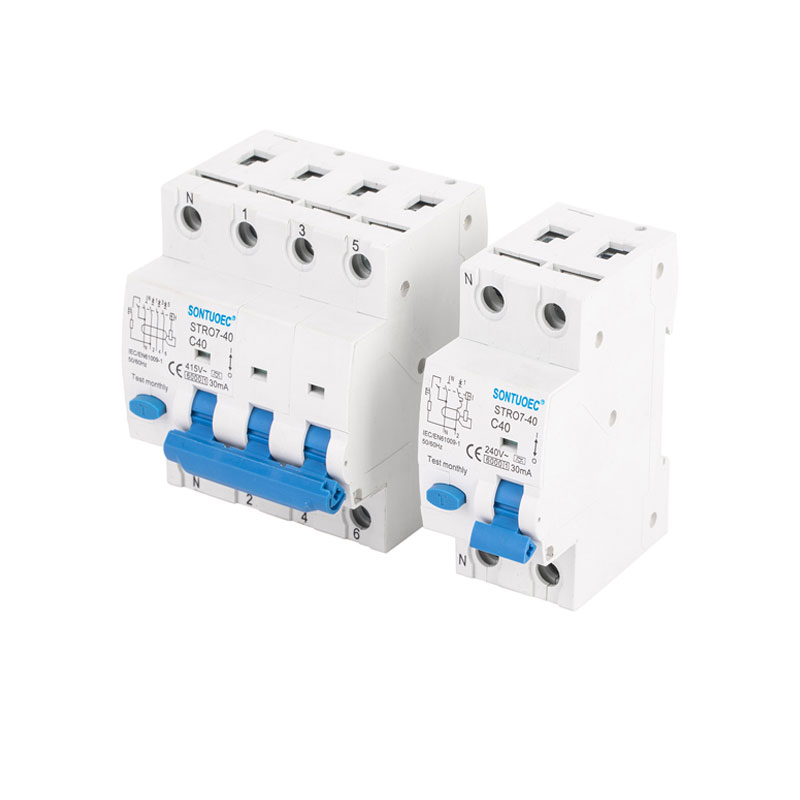

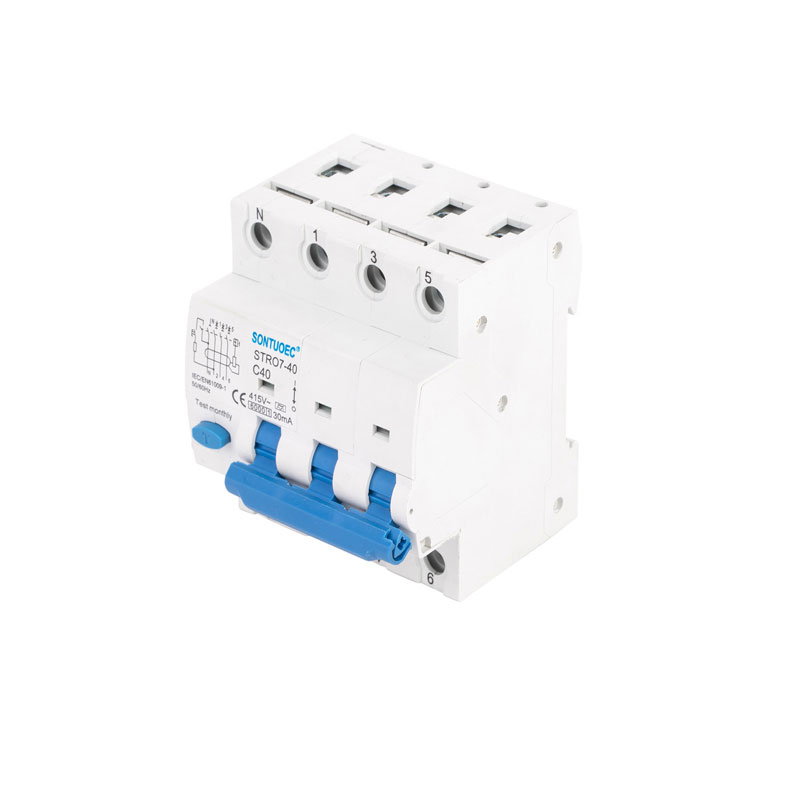

पोल नहीं	1p+n, 3p+n
रेटेड करंट (ए)	6 ए, 10 ए, 16 ए, 25 ए, 32 ए, 40 ए
टूटने की क्षमता	6ka
रीटेड आवृत्ति (हर्ट्ज)	50/60
रेटेड वोल्टेज	240/415V; 230/400V
रेटेड अवशिष्ट परिचालन धारा	10ma, 30mA, 100mA, 300mA, 500mA
इलेक्ट्रो-मचानिकल धीरज	4000 से अधिक चक्र
प्रमाणपत्र:	यह; सीबी; सा;

STRO7-40 RCBO के मुख्य कार्य

अधिभार संरक्षण: जब सर्किट में करंट STRO7-40 RCBO के रेटेड मान से अधिक हो जाता है, तो यह सर्किट और उपकरणों को ओवरहीटिंग से रोकने के लिए समय की एक निर्धारित अवधि के भीतर स्वचालित रूप से सर्किट को काट देगा, इस प्रकार आग और क्षति से बचता है।

शॉर्ट सर्किट प्रोटेक्शन: जब एक सर्किट में शॉर्ट सर्किट होता है, तो STRO7-40 RCBO सर्किट और उपकरणों को गंभीर नुकसान पहुंचाने से शॉर्ट सर्किट करंट को रोकने के लिए सर्किट को जल्दी से काट देगा।

लीकेज प्रोटेक्शन: STRO7-40 RCBO एक सर्किट में अवशिष्ट वर्तमान (यानी, रिसाव करंट) का पता लगाने में सक्षम है। जब अवशिष्ट वर्तमान सेट सीमा से अधिक हो जाता है, तो STRO7-40 RCBO इलेक्ट्रोक्यूशन दुर्घटनाओं और विद्युत आग को रोकने के लिए बहुत कम समय में सर्किट को काट देगा।

STRO7-40 RCBO के संचालन का सिद्धांत

STRO7-40 RCBO में एक आंतरिक थर्मल चुंबकीय यात्रा डिटेक्टर (अधिभार और शॉर्ट सर्किट सुरक्षा के लिए) और एक अवशिष्ट वर्तमान डिटेक्टर (रिसाव सुरक्षा के लिए) होता है। जब सर्किट में वर्तमान या अवशिष्ट वर्तमान असामान्य होता है, तो इसी स्ट्राइकर STRO7-40 RCBO के ट्रिपिंग तंत्र को ट्रिगर करता है, जिससे यह सर्किट को जल्दी से काट देता है।

1. थर्मल मैग्नेटिक ट्रिपर: यह गर्मी और चुंबकीय क्षेत्र का उपयोग करता है जब वर्तमान ट्रिपिंग को ट्रिगर करने के लिए कंडक्टर से गुजरता है। जब करंट बहुत अधिक होता है, तो कंडक्टर गर्म हो जाता है और एक चुंबकीय क्षेत्र उत्पन्न करता है, जिससे थर्मल चुंबकीय स्ट्राइकर के अंदर द्विध्रुवीय को मोड़ने के लिए या आयरन कोर को आकर्षित करने के लिए चुंबक का कारण बनता है, इस प्रकार ट्रिपिंग तंत्र को ट्रिगर करता है।

2.residual वर्तमान डिटेक्टर: यह सर्किट में अवशिष्ट वर्तमान का पता लगाने के लिए एक शून्य अनुक्रम वर्तमान ट्रांसफार्मर का उपयोग करता है। जब अवशिष्ट वर्तमान सेट सीमा से अधिक हो जाता है, तो अवशिष्ट वर्तमान डिटेक्टर सर्किट को काटने के लिए ट्रिपिंग तंत्र को एक संकेत भेजेगा।

STRO7-40 RCBO

STRO7-40 RCBO की विशेषताएं

मल्टी-फंक्शनल इंटीग्रेशन: STRO7-40 RCBO ओवरलोड, शॉर्ट-सर्किट और लीकेज प्रोटेक्शन फ़ंक्शंस को एकीकृत करता है, इलेक्ट्रिकल सिस्टम के डिजाइन और इंस्टॉलेशन को सरल बनाता है।

उच्च संवेदनशीलता: STRO7-40 RCBOs सर्किट में असामान्य और अवशिष्ट धाराओं का पता लगा सकते हैं और विश्वसनीय सुरक्षा प्रदान कर सकते हैं।

स्थापित करने और बनाए रखने में आसान: STRO7-40 RCBO को आमतौर पर आसान स्थापना और रखरखाव के लिए मॉड्यूलर किया जाता है।

उच्च सुरक्षा: STRO7-40 RCBO को इलेक्ट्रिकल सिस्टम के सुरक्षित संचालन को सुनिश्चित करने के लिए उच्च सुरक्षा और विश्वसनीयता के लिए सख्ती से परीक्षण और प्रमाणित किया जाता है।

STRO7-40 RCBO के आवेदन परिदृश्य

STRO7-40 RCBOs व्यापक रूप से आवासीय, वाणिज्यिक और औद्योगिक क्षेत्रों में विद्युत प्रणालियों में उपयोग किए जाते हैं, विशेष रूप से उन लोगों को जिनके लिए एक साथ अधिभार, शॉर्ट सर्किट और पृथ्वी रिसाव संरक्षण की आवश्यकता होती है। वे आमतौर पर वितरण बक्से, स्विचबोर्ड या नियंत्रण अलमारियाँ में स्थापित होते हैं ताकि सर्किट और उपकरण को असामान्य वर्तमान और वोल्टेज के कारण होने वाले नुकसान से बचाया जा सके, और इलेक्ट्रोक्यूशन को रोकने के लिए।
