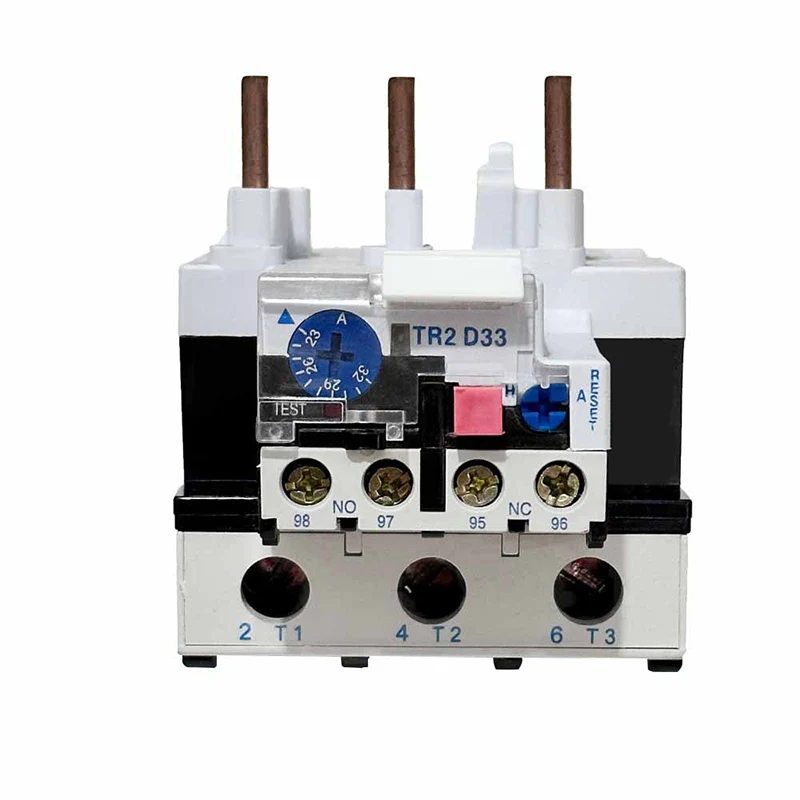

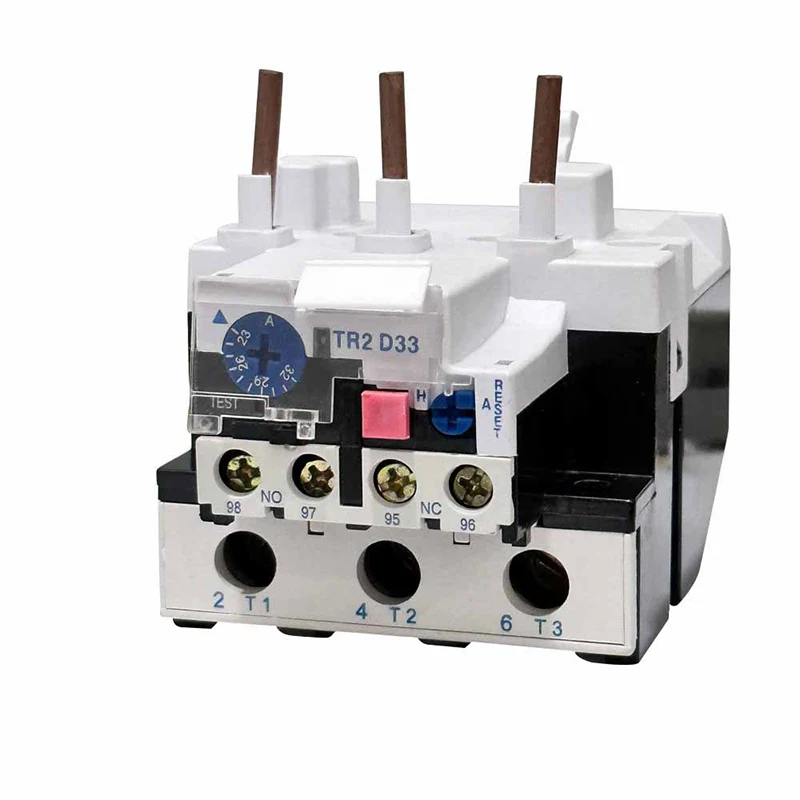

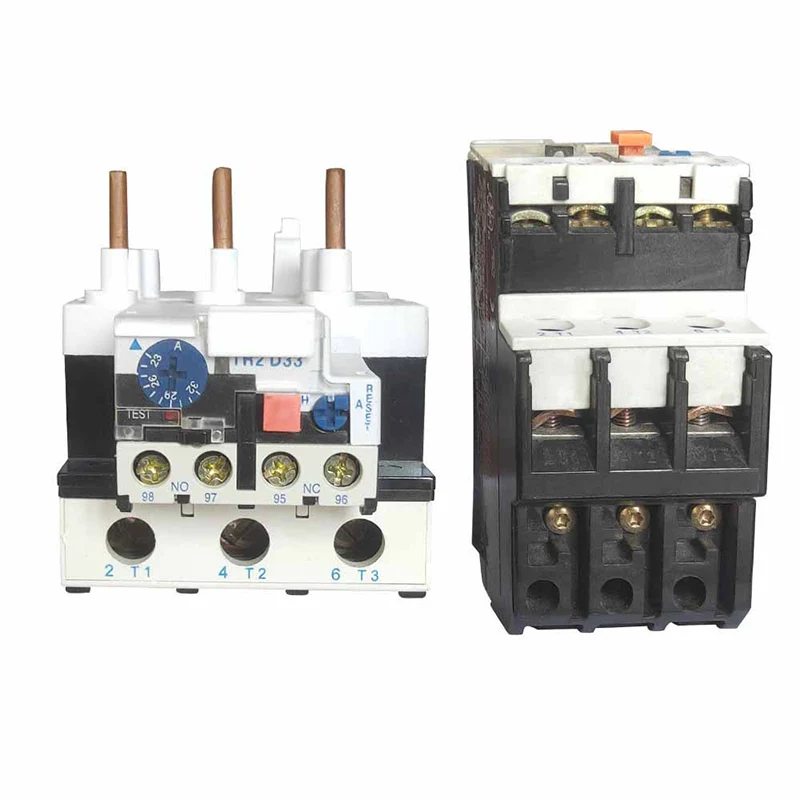

STR2-D33 थर्मल अधिभार रिले विद्युत प्रवाह के थर्मल प्रभाव के सिद्धांत पर काम करते हैं। जब एक मोटर ओवरलोड हो जाती है, तो इसकी वर्तमान बढ़ जाती है, जिससे थर्मल ओवरलोड रिले के अंदर हीटिंग तत्व गर्म हो जाता है। इस गर्मी को द्विधारी में स्थानांतरित किया जाता है, जो थर्मल विस्तार के विभिन्न गुणांक के साथ दो धातुओं से बना होता है, इसलिए यह गर्म होने पर झुकता है। जब झुकना एक निश्चित बिंदु तक पहुंचता है, तो यह एक यांत्रिक उपकरण को ट्रिगर करता है, आमतौर पर एक संपर्क, जो मोटर को बिजली की आपूर्ति को डिस्कनेक्ट करता है, इस प्रकार इसे क्षति से बचाता है।

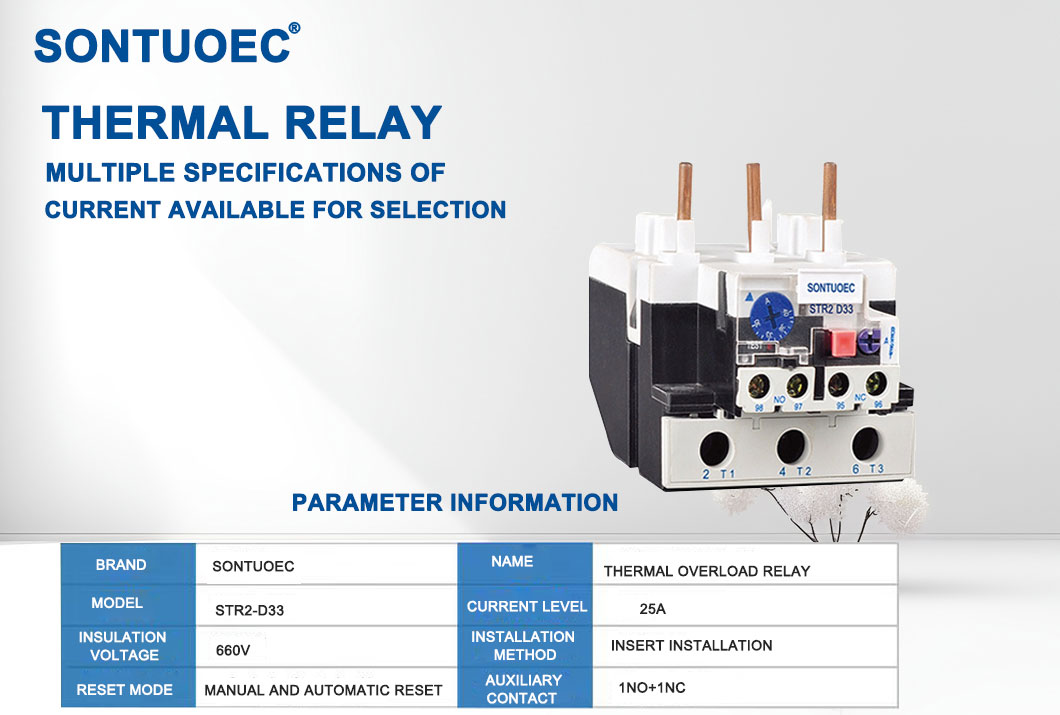

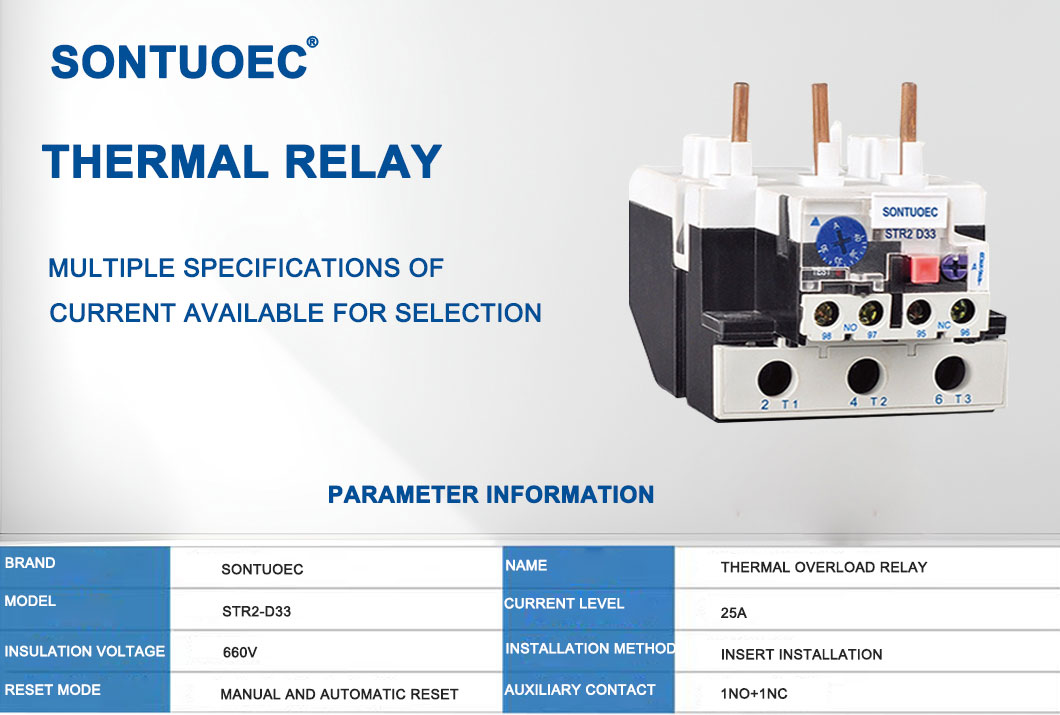

विशेष विवरण:
उत्पाद नाम | थर्मल अधिभार रिले | |||
नमूना | एसटी 2-डी 33 | |||
सामग्री | प्लास्टिक, इलेक्ट्रॉनिक घटक | |||
थर्मल संपर्क | 1NO+1NC | |||
थर्मल पुनरुत्थानित करंट | 23A-93A | Pls वर्तमान नोट करें श्रेणी | ||
STR2-93 | समायोज्य वर्तमान सीमा (ए) सेटिंग रेंज |
3322 | 23 ~ 26 ~ 32 | STR2-40 ~ 95 |
3353 | 17 ~ 25 | |||
3355 | 30 ~ 33 ~ 36 ~ 40 | |||
3357 | 37 ~ 41 ~ 46 ~ 50 | STR2-50 ~ 95 | ||
3359 | 48 ~ 51 ~ 60 ~ 65 | |||
3361 | 55 ~ 0 ~ 65 ~ 70 | STR2-62 ~ 95 | ||
3363 | 63 ~ 71 ~ 80 | STR2-80/STR2-95 | ||
3365 | 80 ~ 85 ~ 93 | STR2-95 | ||
आवृत्ति | 660V | |||
ट्रिपिंग क्लास | 50/60Hz | |||
रंग | जैसा कि चित्र दिखाया गया है |
मुख्य तकनीकी पैरामीटर
नमूना | वर्तमान मूल्यांकित | नहीं। | सेटिंग रेंज (ए) | संपर्ककर्ता के लिए |
STR2-25 | 25 | 1301 | 0.1 ~ 0.12 ~ 0.14 ~ 0.16 | STR2-9 ~ 32 |
1302 | 0.16 ~ 0.19 ~ 0.22 ~ 0.25 | |||
1303 | 0.25 ~ 0.3 ~ 0.35 ~ 0.4 | |||
1304 | 0.4 ~ 0.05 ~ 0.63 | |||
1305 | 0.63 ~ 0.8 ~ 0.9 ~ 1 | |||
1306 | 1 ~ 1.2 ~ 1.4 ~ 1.6 | |||
1307 | 1.6 ~ 1.9 ~ 2.2 ~ 2.5 | STR2-12 ~ 32 | ||
1308 | 2.5 ~ 3 ~ 3.5 ~ 4 | |||
1309 | 4 ~ 5 ~ 6 | |||
1312 | 5.5 ~ 6 ~ 7 ~ 8 | |||
1314 | 7 ~ 8 ~ 9 ~ 10 | |||
1316 | 9 ~ 11 ~ 13 | |||
1321 | 12 ~ 14 ~ 16 ~ 18 | STR2-12 ~ 32 | ||
1322 | 17 ~ 21 ~ 25 | STR2-12 ~ 32 | ||
1353 | 23 ~ 32 | STR2-25/32 (LC1-D25/32) | ||
STR2-36 | 36 | 2353 | 23 ~ 26 ~ 29 ~ 32 | |
2353 | 28 ~ 32 ~ 36 | STR2-32 | ||
2353 | 30 ~ 40 | |||
STR2-93 | 93 | 3322 | 23 ~ 26 ~ 32 | STR2-40 ~ 95 |
3353 | 17 ~ 25 | |||
3355 | 30 ~ 33 ~ 36 ~ 40 | |||
3357 | 37 ~ 41 ~ 46 ~ 50 | STR2-50 ~ 95 | ||
3359 | 48 ~ 51 ~ 60 ~ 65 | |||
3361 | 55 ~ 0 ~ 65 ~ 70 | STR2-62 ~ 95 | ||
3363 | 63 ~ 71 ~ 80 | STR2-80/STR2-95 | ||
3365 | 80 ~ 85 ~ 93 | STR2-95 | ||
STR2-140 | 140 | 80 ~ 104 | ||
95 ~ 120 | ||||
110 ~ 140 |

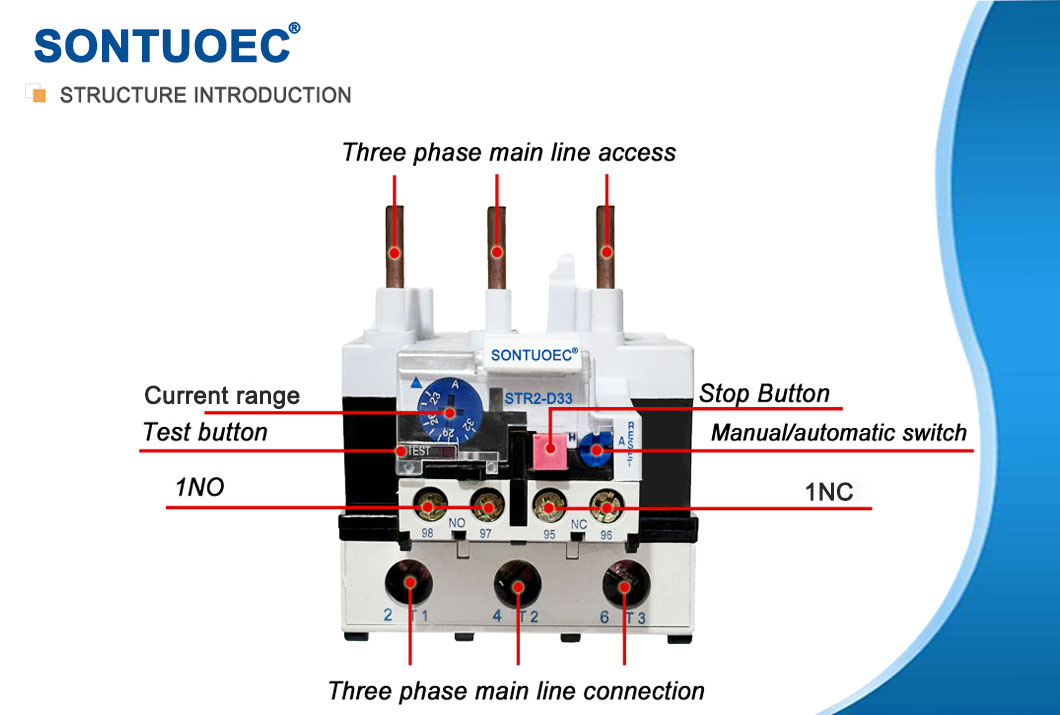

अधिभार संरक्षण: जब मोटर का भार उसके रेटेड मान से अधिक हो जाता है, तो थर्मल अधिभार रिले मोटर को ओवरहीटिंग और क्षति से रोकने के लिए बिजली की आपूर्ति को काट देगा।
ओवरहीट प्रोटेक्शन: यदि मोटर किसी कारण से ओवरहीट करता है (जैसे कि उच्च परिवेश का तापमान या खराब गर्मी अपव्यय), तो थर्मल अधिभार रिले भी बिजली की आपूर्ति में कटौती करेगा।
संकेत फ़ंक्शन: कई थर्मल अधिभार रिले में एक संकेत फ़ंक्शन होता है, जो मोटर को ओवरलोड या गर्म होने पर स्थिति को संकेत या बदलता है, ताकि ऑपरेटर समय पर उपाय ढूंढ सकता है और ले सकता है।

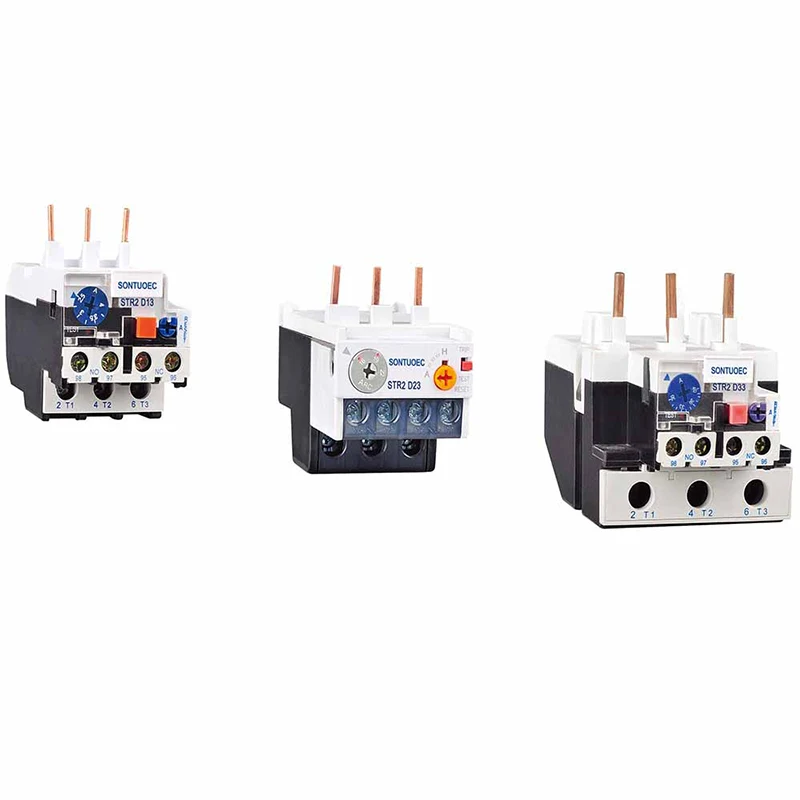

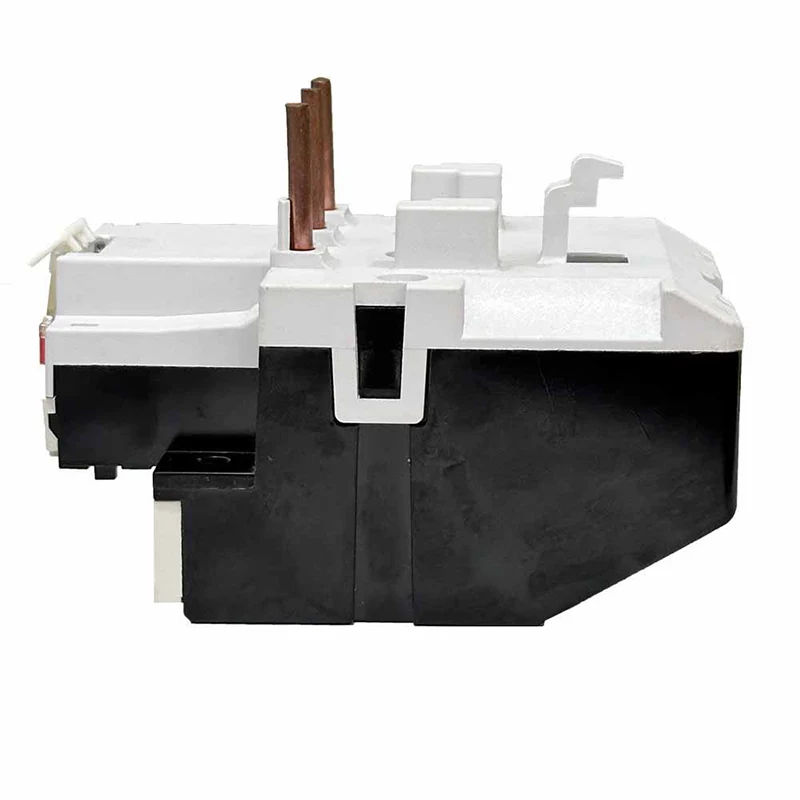

थर्मल अधिभार रिले की ऑटो रिले STR2-D श्रृंखला का उपयोग 50/60 हर्ट्ज के सर्किट में किया जा सकता है, रेटेड इन्सुलेशन वोल्टेज 660 V, चरण ब्रेक की रक्षा के लिए वर्तमान 0.1-93a रेट किया गया है जब इलेक्ट्रिक मोटर ओवरलोड के साथ अलग-अलग है, तो रिले को ST1 सीरीज एसी संपर्ककर्ता में प्लग किया जा सकता है
थर्मल अधिभार रिले व्यापक रूप से विभिन्न प्रकार के औद्योगिक और वाणिज्यिक वातावरण में उपयोग किए जाते हैं, विशेष रूप से उन उपकरणों में जिनके लिए इलेक्ट्रिक मोटर ड्राइव की आवश्यकता होती है। उदाहरण के लिए, उनका उपयोग पंपों, कंप्रेशर्स, प्रशंसकों, कन्वेयर और विभिन्न प्रकार के अन्य यांत्रिक उपकरणों में किया जाता है ताकि यह सुनिश्चित किया जा सके कि ऐसे उपकरणों को अधिभार या ओवरहीटिंग स्थिति की स्थिति में सुरक्षित रूप से बंद किया जा सकता है।
थर्मल ओवरलोड रिले का चयन करते समय, मोटर की पावर रेटिंग, ऑपरेटिंग वातावरण और लोड विशेषताओं जैसे कारकों पर विचार करने की आवश्यकता होती है। यह सुनिश्चित करना भी आवश्यक है कि थर्मल अधिभार रिले का रेटेड करंट मोटर के रेटेड करंट से मेल खाता है और इसमें उचित अधिभार और सुरक्षा विशेषताओं को ओवरहीट किया जाता है।
थर्मल अधिभार रिले को स्थापित करते समय, आपको निर्माता के दिशानिर्देशों का पालन करने और यह सुनिश्चित करने की आवश्यकता है कि यह मोटर की शक्ति और नियंत्रण सर्किट से ठीक से जुड़ा हुआ है। इसके अलावा, उचित संचालन और लंबी सेवा जीवन सुनिश्चित करने के लिए थर्मल अधिभार रिले का निरीक्षण और नियमित रूप से बनाए रखने की आवश्यकता है।
