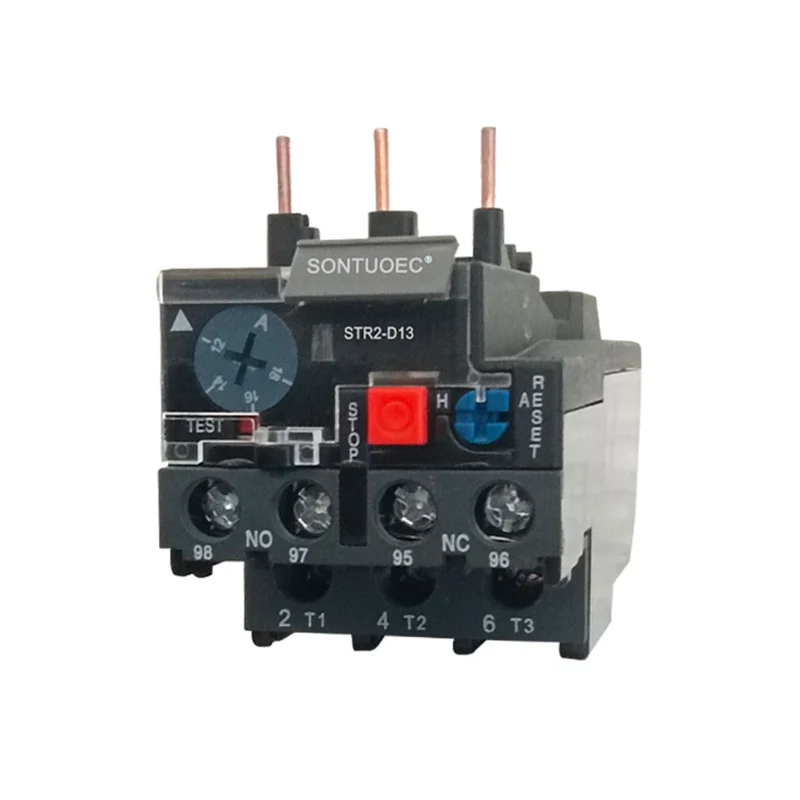

STR2-D13 थर्मल रिले
  • STR2-D13 थर्मल रिलेSTR2-D13 थर्मल रिले
  • STR2-D13 थर्मल रिलेSTR2-D13 थर्मल रिले
  • STR2-D13 थर्मल रिलेSTR2-D13 थर्मल रिले
  • STR2-D13 थर्मल रिलेSTR2-D13 थर्मल रिले
  • STR2-D13 थर्मल रिलेSTR2-D13 थर्मल रिले
  • STR2-D13 थर्मल रिलेSTR2-D13 थर्मल रिले
  • STR2-D13 थर्मल रिलेSTR2-D13 थर्मल रिले

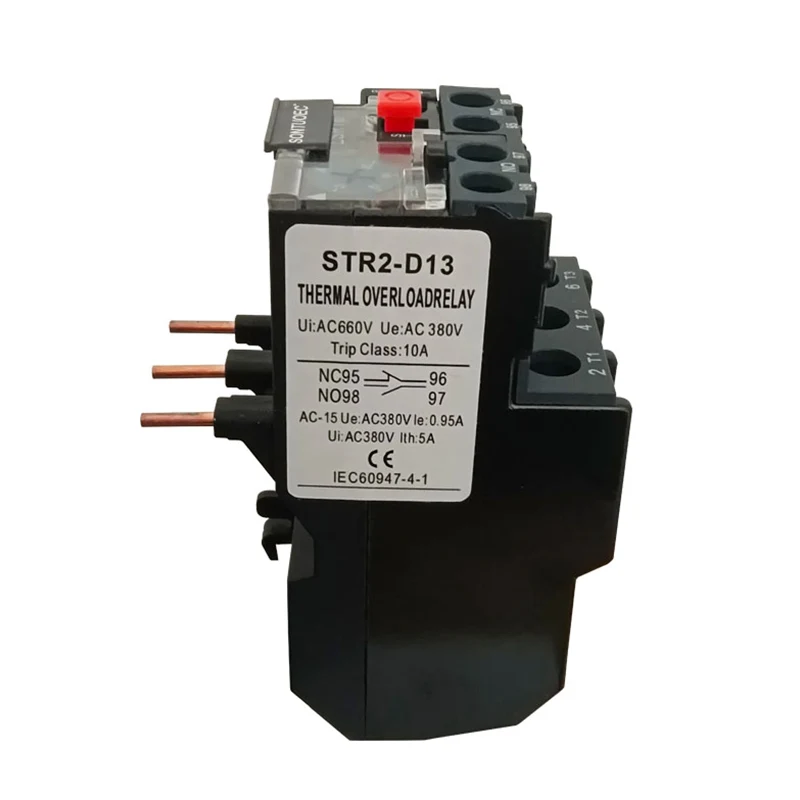

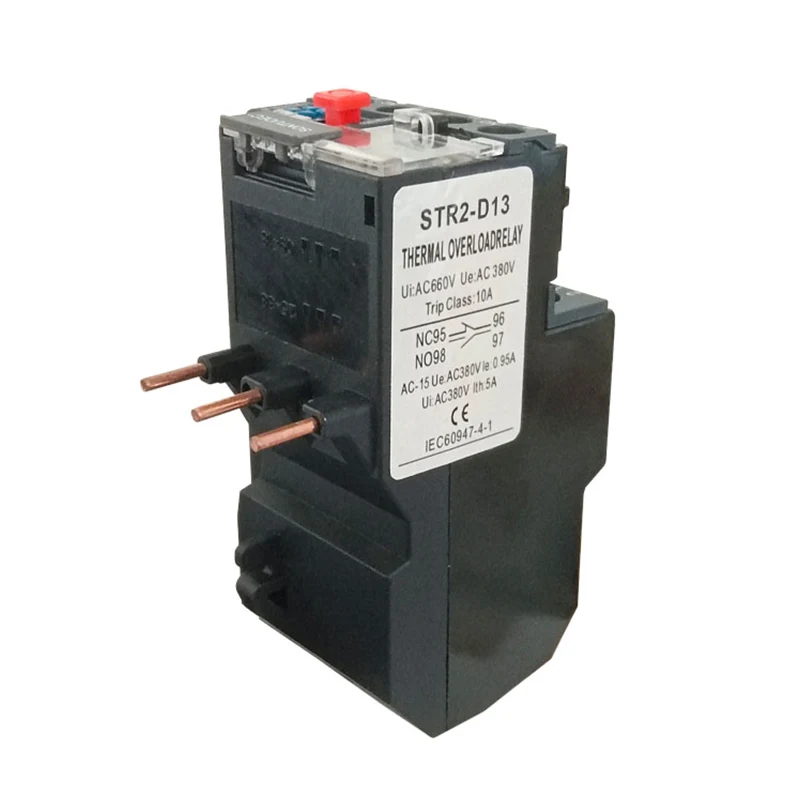

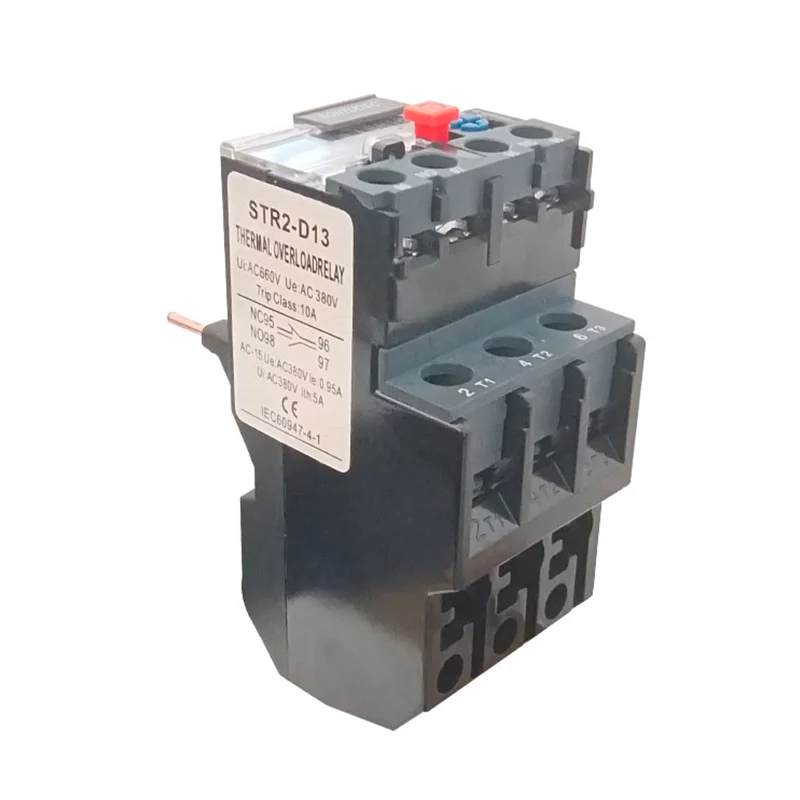

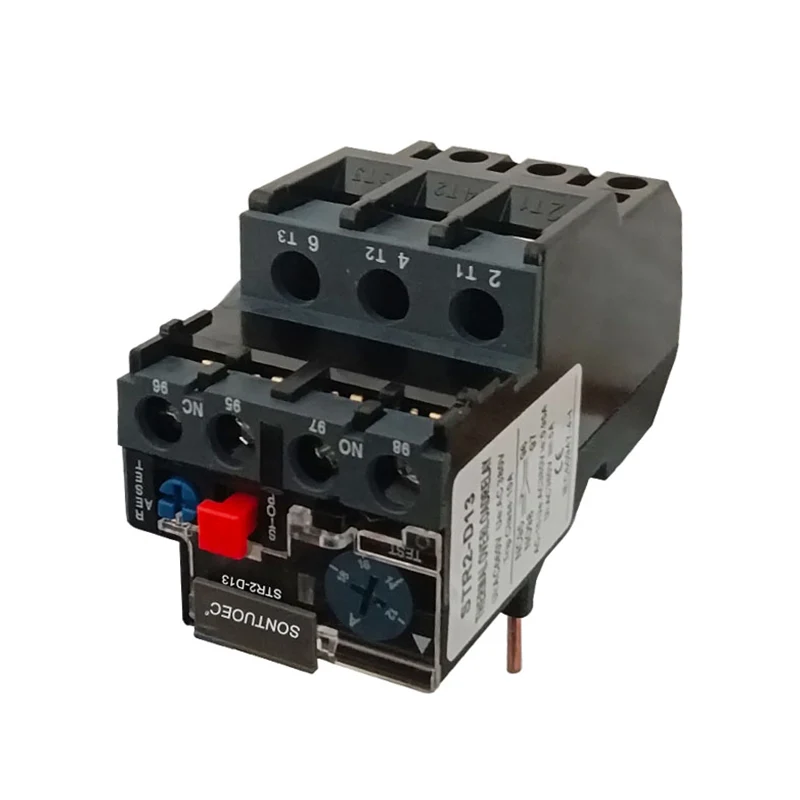

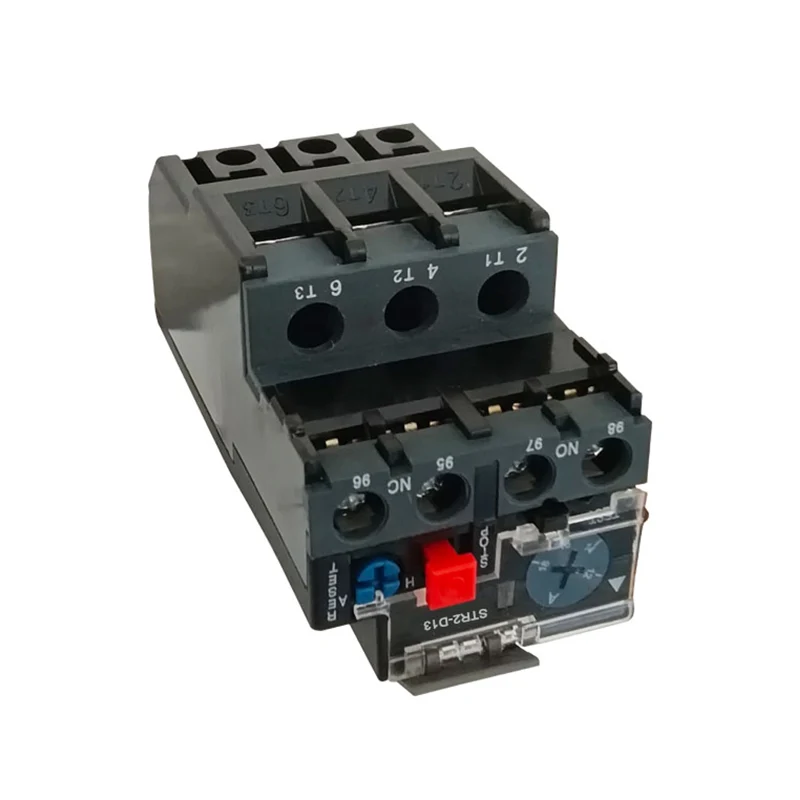

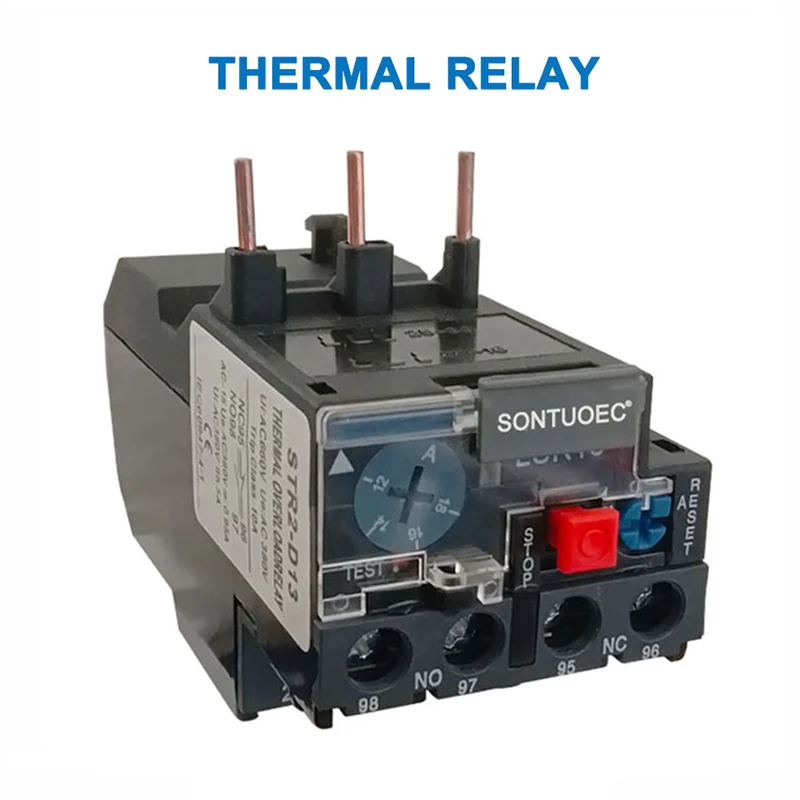

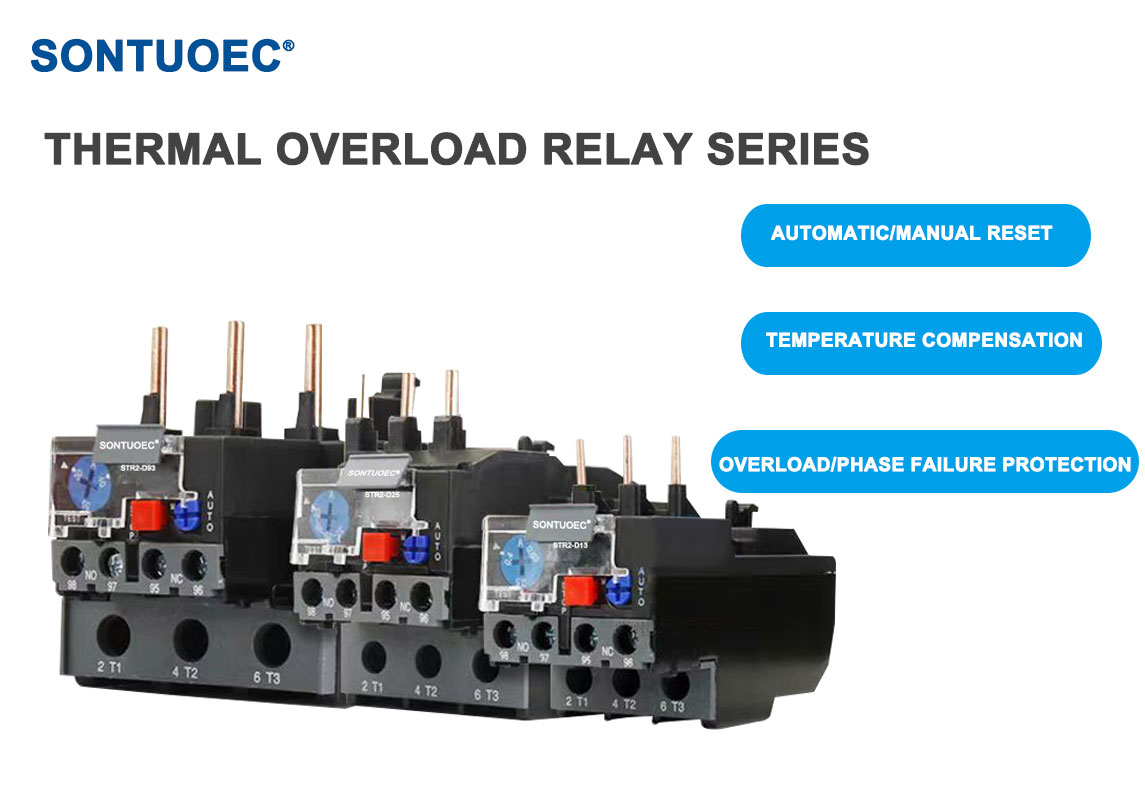

STR2-D13 थर्मल रिले

STR2-D13 थर्मल रिले थर्मल तत्व द्वारा उत्पन्न गर्मी के माध्यम से वर्तमान का उपयोग है, ताकि द्विध्रुवीय शीट विरूपण के विस्तार के विभिन्न गुणांक हों, जब विरूपण एक निश्चित दूरी तक पहुंचता है, तो कनेक्टिंग रॉड की कार्रवाई को बढ़ावा देने के लिए, ताकि नियंत्रण सर्किट को डिस्कनेक्ट करने के लिए, मोटर के ओवरलोड सुरक्षा को प्राप्त करने के लिए। मोटर के अधिभार संरक्षण तत्व के रूप में, STR2-D13 थर्मल रिले में छोटे आकार, सरल संरचना और कम लागत के फायदे हैं।

नमूना:STR2-D13

जांच भेजें

उत्पाद वर्णन

विशेष विवरण:

प्रोडक्ट का नाम थर्मल अधिभार रिले
नमूना STR2-D13
सामग्री प्लास्टिक, इलेक्ट्रॉनिक घटक
थर्मल संपर्क 1NO+1NC
थर्मल रिलेटेड करंट 0.1A-25A
समायोज्य वर्तमान सीमा (ए) सेटिंग रेंज 1 ए -1.6 ए
1.6A-2.5a
4A-6A
5.5a-8a
7A-10A
9A-13A
12A-18A
17A-25A
ऑर्डर देने पर pls वर्तमान रेंज को नोट करें
यूआई
आवृत्ति 660V
ट्रिपिंग क्लास 50/60Hz
कुल आकार (लगभग) 7 × 4.5 × 7.5 सेमी/2.8 "× 1.8 × 2.95" (L*W*H)
रंग       जैसा कि चित्र दिखाया गया है


मुख्य तकनीकी पैरामीटर

नमूना वर्तमान मूल्यांकित नहीं। सेटिंग रेंज (ए) संपर्ककर्ता के लिए
STR2-25 25 1301 0.1 ~ 0.12 ~ 0.14 ~ 0.16 STR2-9 ~ 32
1302 0.16 ~ 0.19 ~ 0.22 ~ 0.25
1303 0.25 ~ 0.3 ~ 0.35 ~ 0.4
1304 0.4 ~ 0.05 ~ 0.63
1305 0.63 ~ 0.8 ~ 0.9 ~ 1
1306 1 ~ 1.2 ~ 1.4 ~ 1.6
1307 1.6 ~ 1.9 ~ 2.2 ~ 2.5 STR2-12 ~ 32
1308 2.5 ~ 3 ~ 3.5 ~ 4
1309 4 ~ 5 ~ 6
1312 5.5 ~ 6 ~ 7 ~ 8
1314 7 ~ 8 ~ 9 ~ 10
1316 9 ~ 11 ~ 13
1321 12 ~ 14 ~ 16 ~ 18 STR2-12 ~ 32
1322 17 ~ 21 ~ 25 STR2-12 ~ 32
1353 23 ~ 32 STR2-25/32 (LC1-D25/32)
STR2-36 36 2353 23 ~ 26 ~ 29 ~ 32
2353 28 ~ 32 ~ 36 STR2-32
2353 30 ~ 40
STR2-93 93 3322 23 ~ 26 ~ 32 STR2-40 ~ 95
3353 17 ~ 25
3355 30 ~ 33 ~ 36 ~ 40
3357 37 ~ 41 ~ 46 ~ 50 STR2-50 ~ 95
3359 48 ~ 51 ~ 60 ~ 65
3361 55 ~ 0 ~ 65 ~ 70 STR2-62 ~ 95
3363 63 ~ 71 ~ 80 STR2-80/STR2-95
3365 80 ~ 85 ~ 93 STR2-95
STR2-140 140 80 ~ 104
95 ~ 120
110 ~ 140


रचना और संरचना

STR2-D13 थर्मल रिले में मुख्य रूप से हीटिंग तत्व, बिमेटल, संपर्क और ट्रांसमिशन और समायोजन तंत्र का एक सेट होता है। उनमें से, हीटिंग तत्व छोटे प्रतिरोध मूल्य के साथ प्रतिरोध तार का एक टुकड़ा है, जो संरक्षित होने के लिए मोटर के मुख्य सर्किट में श्रृंखला में जुड़ा हुआ है; द्विध्रुवीय शीट दो प्रकार की धातु चादरों से बना है, जिसमें थर्मल विस्तार के विभिन्न गुणांक के साथ लुढ़का हुआ है और एक साथ दबाया जाता है, और जब विद्युत प्रवाह हीटिंग तत्व से गुजरता है, तो गर्मी के कारण द्विध्रुवीय शीट झुक जाएगी।

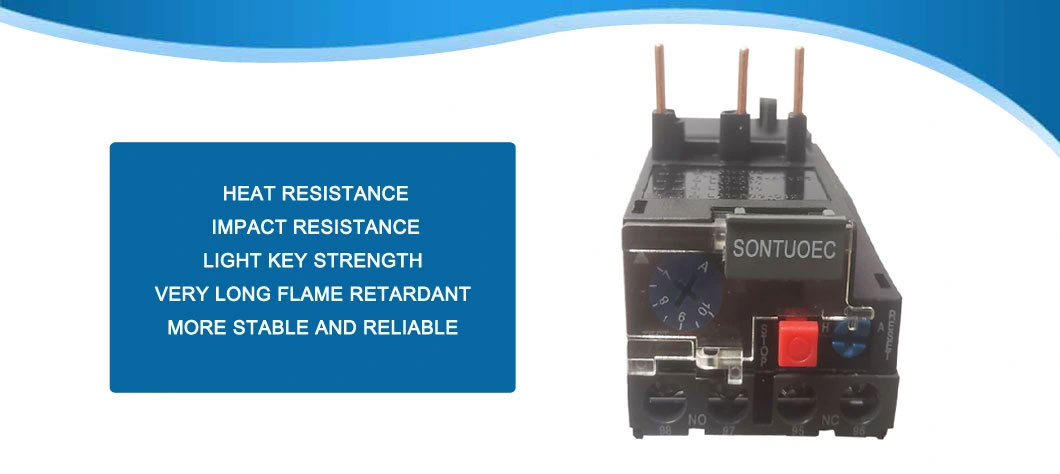

STR2-D13 Thermal Relay

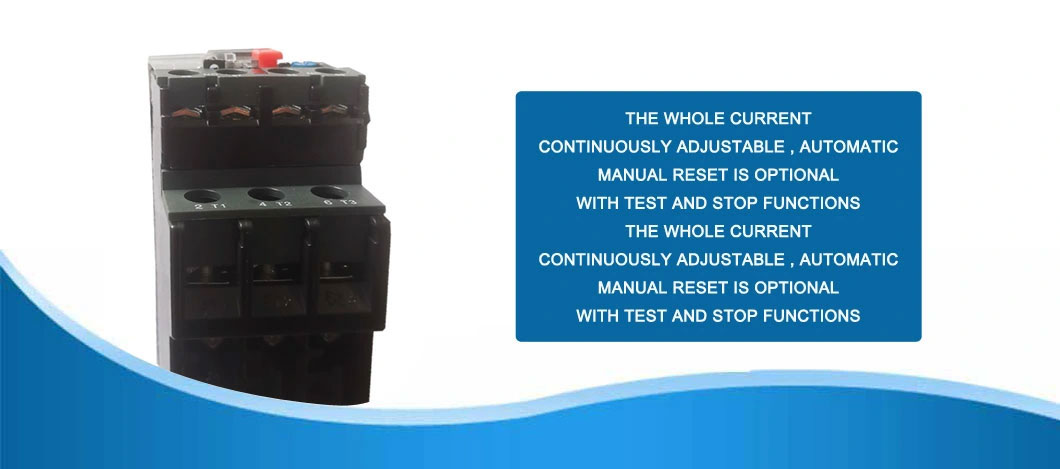

STR2-D13 Thermal Relay




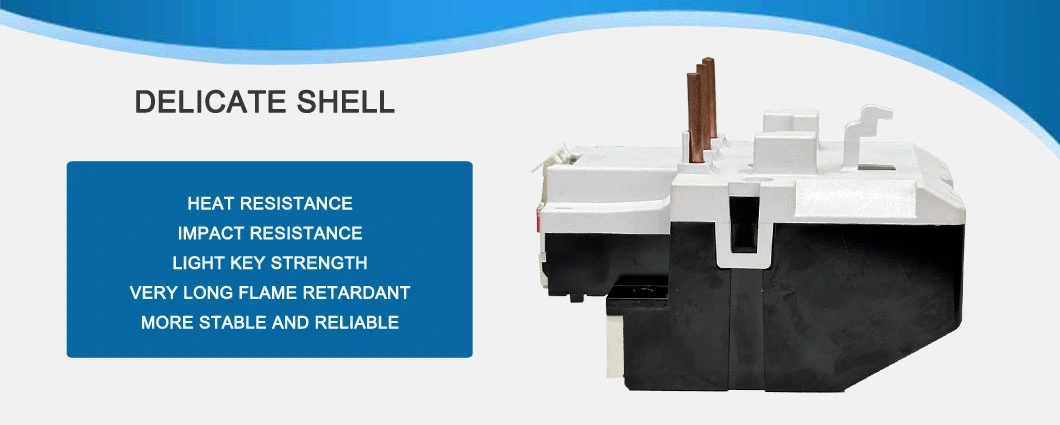

STR2-D13 Thermal Relay


STR2-D13 Thermal Relay

STR2-D13 Thermal Relay



तकनीकी मापदंड

STR2-D13 थर्मल रिले के मुख्य तकनीकी मापदंडों में रेटेड वोल्टेज, रेटेड करंट, रेटेड फ़्रीक्वेंसी और रेक्टिफिकेशन करंट रेंज शामिल हैं। उनमें से, रेटेड वोल्टेज उच्चतम वोल्टेज मूल्य को संदर्भित करता है कि STR2-D13 थर्मल रिले सामान्य रूप से काम कर सकता है, आम तौर पर 220V, 380V, 600V, आदि; रेटेड करंट STR2-D13 थर्मल रिले के माध्यम से करंट को संदर्भित करता है; रेटेड आवृत्ति आमतौर पर 45-62Hz के अनुसार डिज़ाइन की गई है; रेटेड करंट की सीमा STR2-D13 थर्मल रिले के एक्शन टाइम और एक निश्चित वर्तमान की स्थिति के तहत वर्तमान के विपरीत आनुपातिक के वर्ग के बीच संबंध का वर्णन करती है।


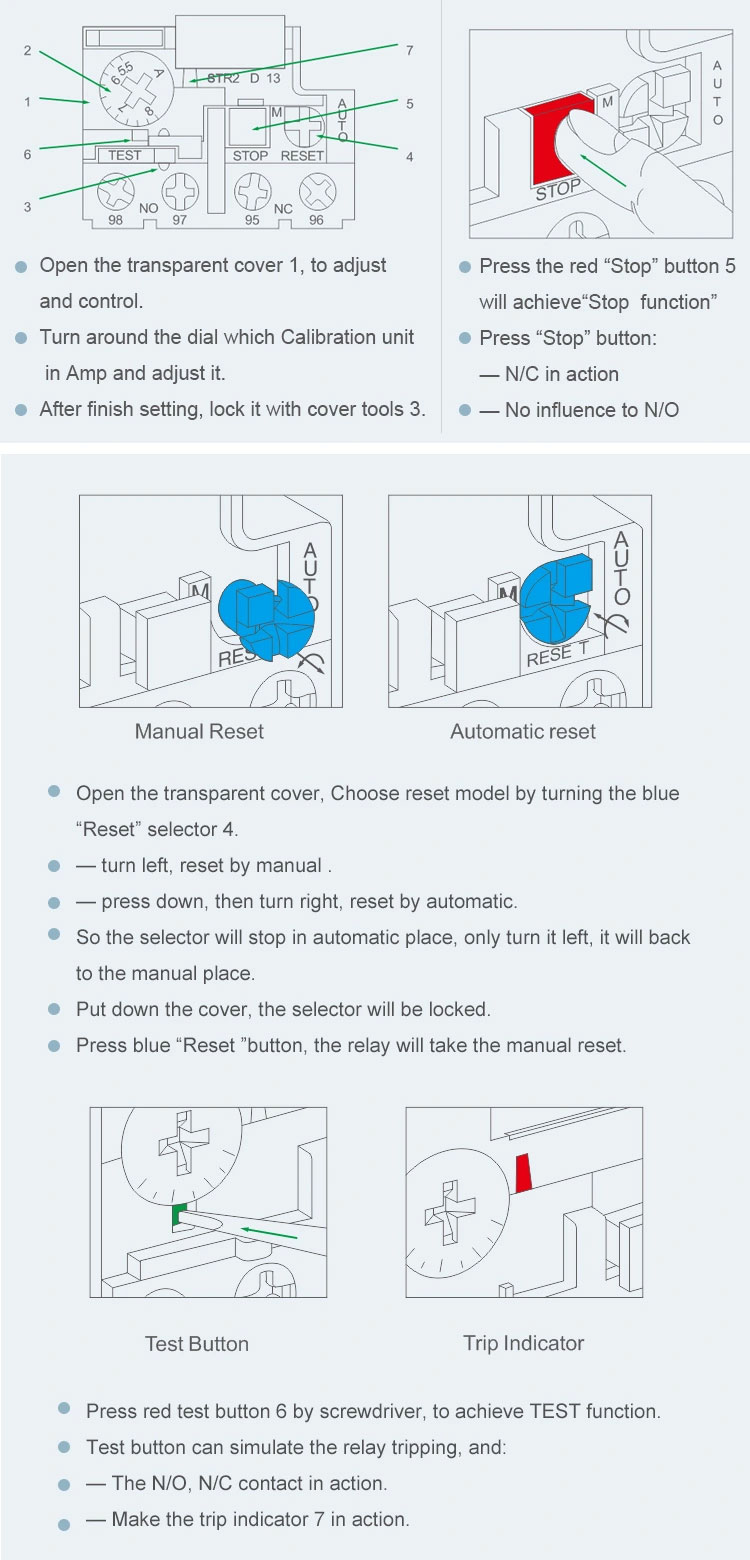

परिचालन विशिष्टताएं

STR2-D13 थर्मल रिले की परिचालन विशेषताएं मुख्य रूप से इसके आंतरिक द्विधारी और हीटिंग तत्व पर निर्भर करती हैं। जब मोटर को ओवरलोड किया जाता है, तो घुमावदार में धारा बढ़ जाती है, और STR2-D13 थर्मल रिले तत्व के माध्यम से वर्तमान भी बढ़ जाता है, जिससे द्विध्रुवीय उच्च तापमान तक बढ़ जाता है और अधिक हद तक झुक जाता है, इस प्रकार कनेक्टिंग रॉड को कार्रवाई में धकेल देता है और नियंत्रण सर्किट को डिस्कनेक्ट कर देता है। STR2-D13 थर्मल रिले को सक्रिय होने के बाद, Bimetal को रीसेट होने से पहले शीतलन की अवधि की आवश्यकता होती है।


भूमिका और अनुप्रयोग

STR2-D13 थर्मल रिले का उपयोग मुख्य रूप से ओवरलोड, चरण ब्रेक और असंतुलित तीन-चरण बिजली की आपूर्ति जैसे दोषों के खिलाफ इलेक्ट्रिक मोटर्स की रक्षा के लिए किया जाता है। मोटर सर्किट में, STR2-D13 थर्मल रिले सबसे प्रभावी होते हैं जब शॉर्ट-सर्किट सुरक्षा के साथ सर्किट ब्रेकर के साथ संयोजन में उपयोग किया जाता है। इसके अलावा, STR2-D13 थर्मल रिले का उपयोग अन्य विद्युत उपकरणों या विद्युत सर्किटों के अधिभार संरक्षण के लिए भी किया जा सकता है।


चयन और उपयोग के लिए सावधानियां

STR2-D13 थर्मल रिले का चयन करते समय, मोटर की रेटेड करंट, काम करने वाले वातावरण, लोड की प्रकृति शुरू करने, लोड की प्रकृति और अन्य कारकों की प्रकृति के अनुसार व्यापक विचार किया जाना चाहिए। STR2-D13 थर्मल रिले को एक सूखे, हवादार, गैर-जंगल गैस वातावरण में स्थापित किया जाना चाहिए, और यह सुनिश्चित करें कि इसकी वायरिंग सही और फर्म है।


उपयोग के दौरान, STR2-D13 थर्मल रिले की कामकाजी स्थिति को इसके सामान्य संचालन और सुरक्षा को सुनिश्चित करने के लिए नियमित रूप से जांचा जाना चाहिए। यदि मोटर अधिभार दोषपूर्ण है, तो मोटर को फिर से आसानी से शुरू करने से बचने के लिए, STR2-D13 थर्मल रिले को मैन्युअल रूप से रीसेट किया जाना चाहिए।
