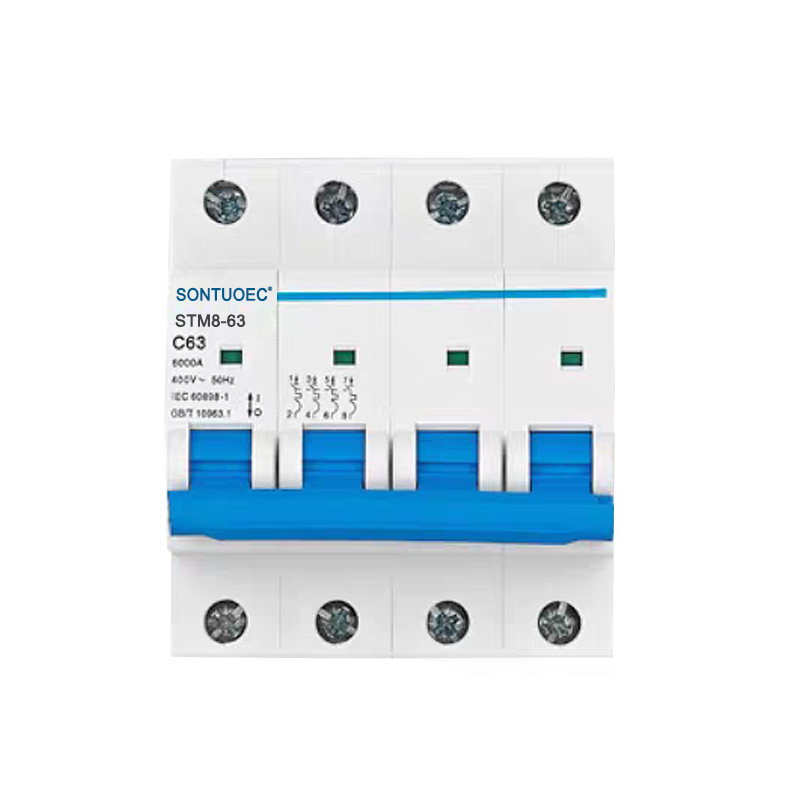

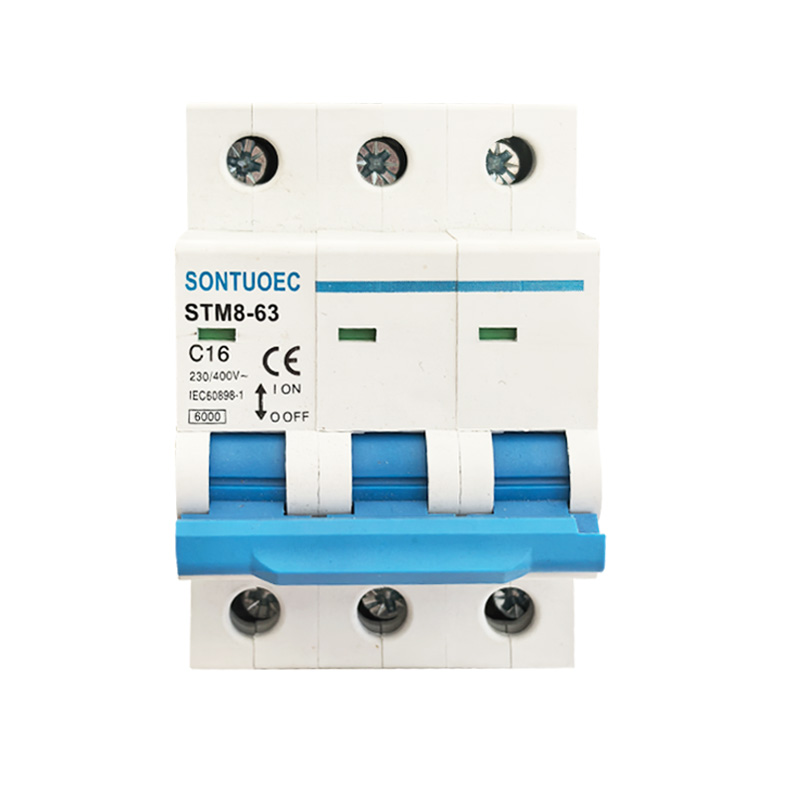

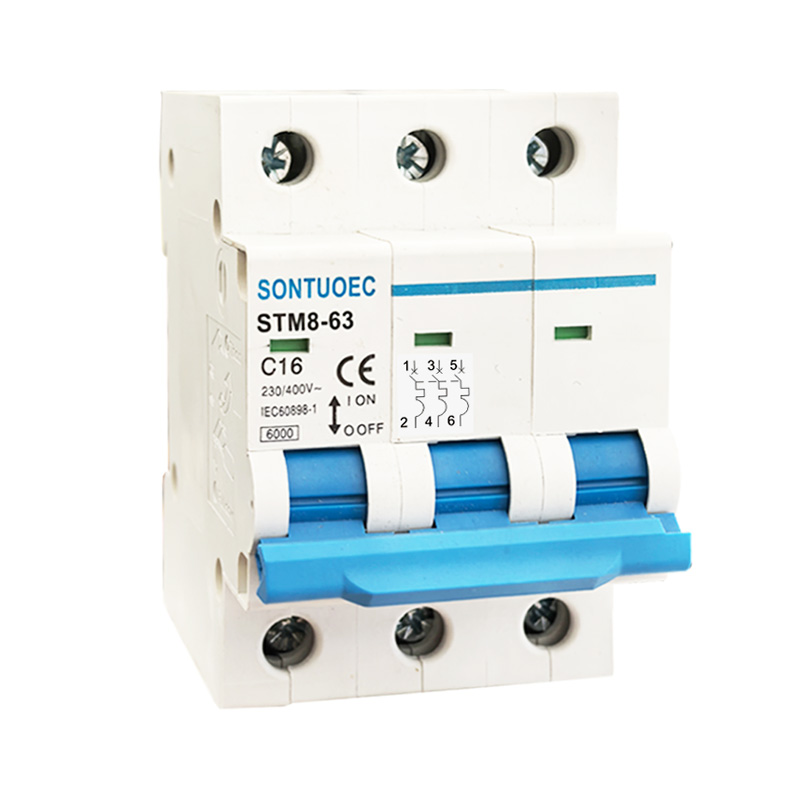

STM8-63 लघु सर्किट ब्रेकर 6KA 1P 2P 3P 4P 16A 230/400V

Sontuoec चीनी आपूर्तिकर्ताओं/निर्माताओं में से एक है जो विभिन्न छोटे विद्युत उपकरणों के उत्पादन में विशेषज्ञता रखता है STM8-63 लघु सर्किट ब्रेकर 6KA 1P 2P 2P 3P 4P 16A 230/400V में संरचना की विशेषताएं उन्नत, प्रदर्शन विश्वसनीय, ब्रेकिंग क्षमता उच्च, उपस्थिति सुरुचिपूर्ण और इसके शेल और भागों के साथ बने हैं। यह एसी 50/60Hz की पावर सिस्टम, 230/400V के रेटेड वोल्टेज के लिए उपयुक्त है, और 63A तक वर्तमान रेटेड है। यह मुख्य रूप से कार्यालय भवन, निवास, प्रकाश व्यवस्था, बिजली वितरण और अधिभार और उपकरणों के शॉर्ट सर्किट संरक्षण के लिए लागू किया जाता है। आम तौर पर, इसका उपयोग पावर सिस्टम के लगातार हस्तांतरण के रूप में भी किया जा सकता है। यह IEC60898-1 के मानकों के अनुरूप है।

नमूना:STM8-63

जांच भेजें

उत्पाद वर्णन

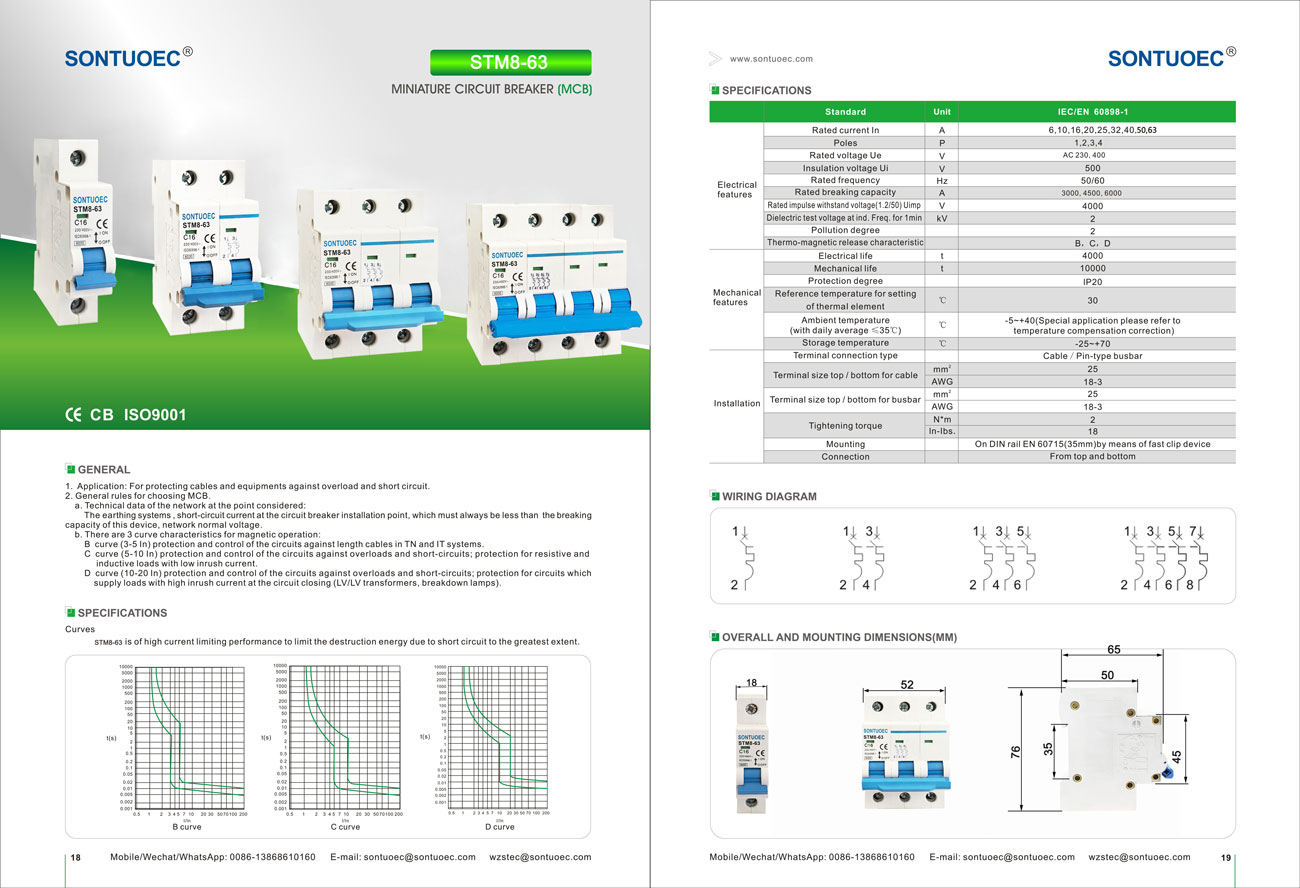

विशेष विवरण:

	मानक		IEC/EN 60898-1
बिजली की विशेषताएं	रेटेड वर्तमान में	A	1,2,4,6,10,16,20,25,32,40,50,63
	डंडे	P	1,2,3,4
	रेटेड वोल्टेज यू	V	एसी 230, 400
	इन्सुलेशन वोल्टेज यूआई	V	500
	रेटेड आवृत्ति	हर्ट्ज	50/60
	रेटेड ब्रेकिंग क्षमता	A	3000, 4500, 6000
	रेटेड आवेग वोल्टेज (1.2/50) यूआईएमपी	V	4000
	Ind.freq.for 1 मिनट पर ढांकता हुआ परीक्षण वोल्टेज	केवी	2
	प्रदूषण का स्तर		2
	थर्मो-चुंबकीय विमोचन विशेषता		बी, सी, डी
यांत्रिक विशेषताएं	विद्युतीय ज़िंदगी	t	4000
	यांत्रिक जीवन	t	10000
	सुरक्षा की डिग्री		IP20
	सेटिंग के लिए संदर्भ तापमान	ºC	30
	थर्मल तत्व का	ºC	30
	परिवेश का तापमान	ºC	-5 ~+40 (विशेष) कृपया देखें
	(दैनिक औसत) 35ºC के साथ)	ºC	तापमान मुआवजा सुधार)
	भंडारण तापमान	ºC	-25 ~+70
इंस्टालेशन	टर्मिनल रिश्ते का प्रकार		केबल/पिन-प्रकार बसबार
	केबल के लिए टर्मिनल आकार ऊपर/नीचे	मिमी²	25
	केबल के लिए टर्मिनल आकार ऊपर/नीचे	आंदोलन	18 मार्च
	थर्मिनल साइज टॉप/बॉटम फॉर बसबार	मिमी²	25
	थर्मिनल साइज टॉप/बॉटम फॉर बसबार	आंदोलन	18 मार्च
	आघूर्ण कसाव	N^*m	2
	आघूर्ण कसाव	इन-एलबीएस	18
	बढ़ते		पर फास्ट क्लिप डिवाइस के माध्यम से डीआईएन रेल एन 60715 (35 मिमी)
	संबंध		से शीर्ष और तल

STB1-63 लघु सर्किट ब्रेकर के मुख्य कार्य

1.Overload संरक्षण: जब सर्किट में वर्तमान MCB के रेटेड मान से अधिक हो जाता है, तो STM8-63 लघु सर्किट ब्रेकर 6KA 1P 2P 2P 3P 4P 16A 230/400V सर्किट और उपकरण को ओवरहीटिंग से रोकने के लिए समय की एक निर्धारित अवधि के भीतर स्वचालित रूप से सर्किट को काट देगा।

2.Short-Circuit सुरक्षा: जब सर्किट में एक शॉर्ट-सर्किट होता है, तो STB1-63 लघु सर्किट ब्रेकरविल सर्किट और उपकरण को नुकसान पहुंचाने से शॉर्ट-सर्किट करंट को रोकने के लिए तुरंत सर्किट को काट देता है।

3. ल्यूकेज प्रोटेक्शन (कुछ MCB में यह फ़ंक्शन है): लीकेज प्रोटेक्शन के साथ MCBs के लिए, जब सर्किट में रिसाव होता है, तो STB1-63 लघु सर्किट ब्रेकरविल ने व्यक्तिगत सुरक्षा की सुरक्षा के लिए सर्किट को जल्दी से काट दिया।

एमसीबी के संचालन का सिद्धांत

MCB में आमतौर पर एक थर्मल चुंबकीय या इलेक्ट्रॉनिक ट्रिप डिटेक्टर होता है, जिसका उपयोग सर्किट में वर्तमान में परिवर्तनों का पता लगाने के लिए किया जाता है। जब वर्तमान असामान्य होता है, तो स्ट्राइकर MCB के ट्रिपिंग तंत्र को ट्रिगर करता है, जिससे STB1-63 लघु सर्किट ब्रेकर्टो ने सर्किट को जल्दी से काट दिया।

1. थर्मल मैग्नेटिक स्ट्राइकर: यह ट्रिपिंग को ट्रिगर करने के लिए कंडक्टर के माध्यम से गुजरने पर उत्पन्न गर्मी का उपयोग करता है। जब वर्तमान बहुत बड़ा होता है, तो कंडक्टर गर्म हो जाता है, जिससे थर्मल चुंबकीय स्ट्राइकर के अंदर द्विध्रुवीय झुक जाता है, इस प्रकार ट्रिपिंग तंत्र को ट्रिगर करता है।

2.electronic स्ट्राइकर: यह वर्तमान परिवर्तनों का पता लगाने और ट्रिपिंग तंत्र की कार्रवाई को नियंत्रित करने के लिए इलेक्ट्रॉनिक घटकों का उपयोग करता है। जब एक असामान्य धारा का पता लगाया जाता है, तो इलेक्ट्रॉनिक स्ट्राइकर सर्किट को काटने के लिए ट्रिपिंग तंत्र को एक संकेत भेजता है।

एमसीबी के आवेदन परिदृश्य

एमसीबी का व्यापक रूप से आवासीय, वाणिज्यिक और औद्योगिक क्षेत्रों में विद्युत प्रणालियों में सर्किट और उपकरणों को असामान्य धाराओं के कारण होने वाले नुकसान से बचाने के लिए उपयोग किया जाता है। वे आमतौर पर वितरण बक्से, स्विचबोर्ड या नियंत्रण अलमारियाँ में स्थापित होते हैं और एक सर्किट के मुख्य स्विच या शाखा स्विच के रूप में उपयोग किए जाते हैं।

MCB का चयन और स्थापना

1. सेलेक्शन: MCB का चयन करते समय, आपको कारकों पर विचार करने की आवश्यकता होती है जैसे कि सर्किट की रेटेड करंट, वोल्टेज स्तर, सुरक्षा विशेषताओं और क्या रिसाव सुरक्षा की आवश्यकता है। यह सुनिश्चित करना भी महत्वपूर्ण है कि स्थानीय विद्युत सुरक्षा मानकों और नियमों के साथ चयनित STB1-63 लघु सर्किट ब्रेककारक।

2. इनस्टॉलेशन: STM8-63 लघु सर्किट ब्रेकर 6ka 1p 2p 3p 3p 4p 16a 230/400V को संक्षारक गैसों से मुक्त एक सूखे, हवादार वातावरण में स्थापित किया जाना चाहिए और यह सुनिश्चित करना चाहिए कि यह सही और सुरक्षित रूप से वायर्ड है। स्थापना के दौरान, प्रासंगिक विद्युत सुरक्षा नियमों और संचालन प्रक्रियाओं को देखा जाना चाहिए।
