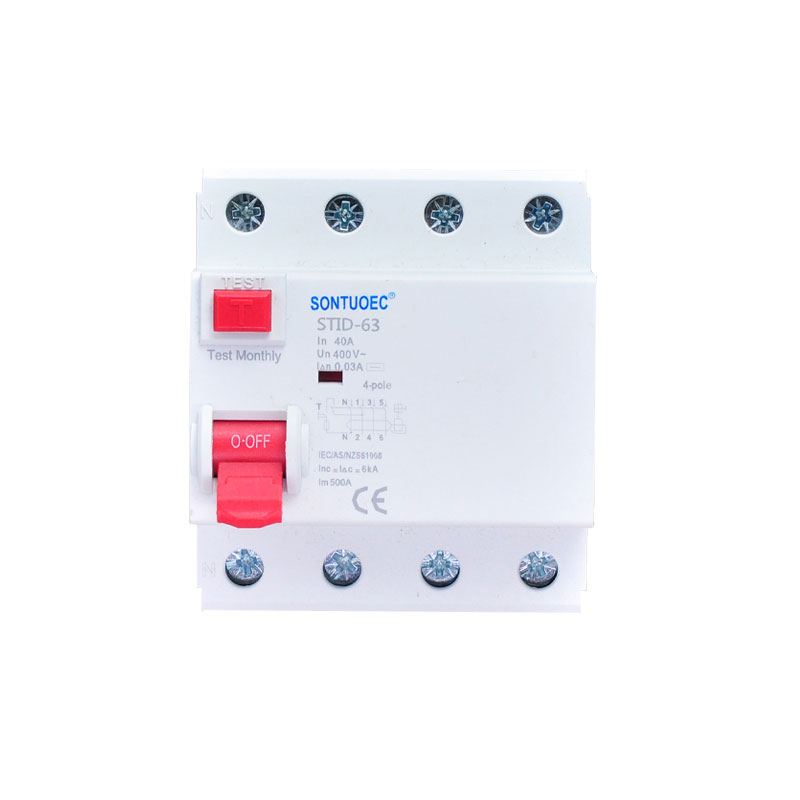

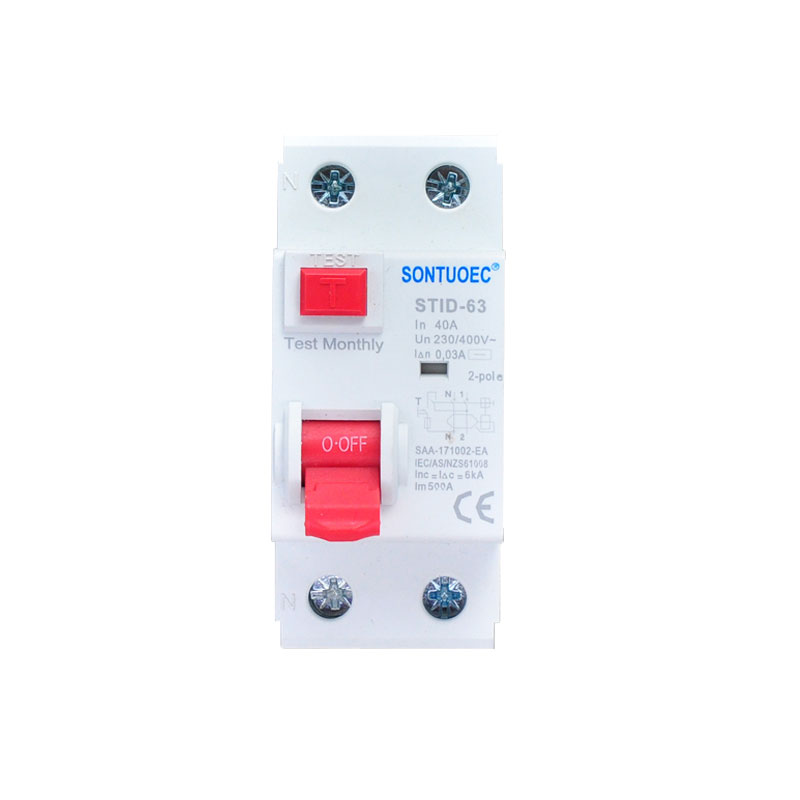

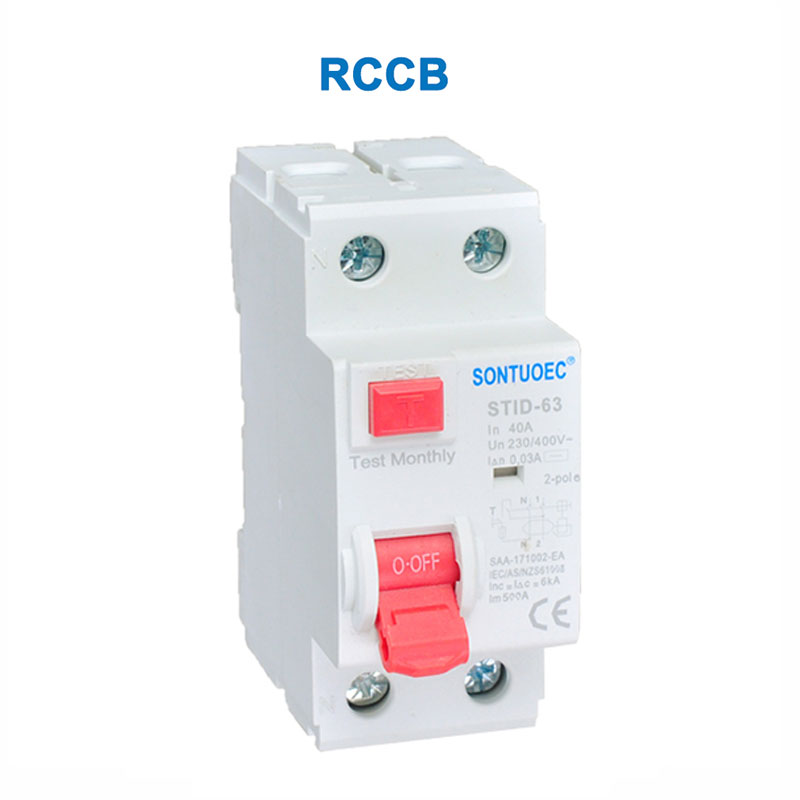

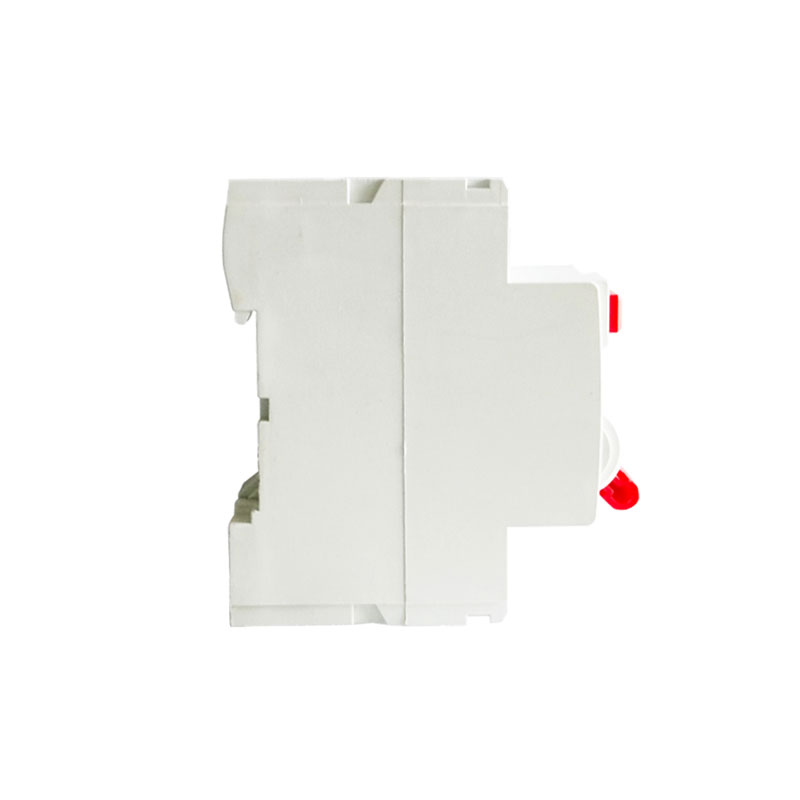

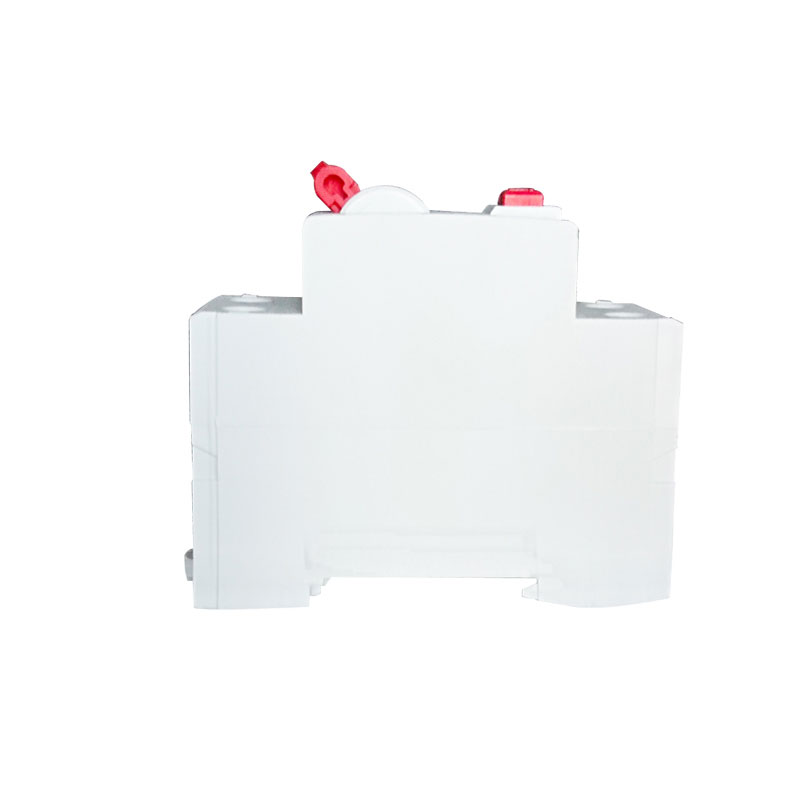

STID-63 RCCB, पूर्ण नाम अवशिष्ट वर्तमान सर्किट ब्रेकर (STID-63 RCCB), एक विद्युत सुरक्षा उपकरण है जो विशेष रूप से विद्युत आग और इलेक्ट्रोक्यूशन दुर्घटनाओं को रोकने के लिए डिज़ाइन किया गया है। यह मुख्य रूप से सर्किट में अवशिष्ट धारा की निगरानी करता है, अर्थात् फायर लाइन की धारा और शून्य रेखा के बीच का अंतर। जब यह अंतर (आमतौर पर रिसाव के कारण) एक पूर्व निर्धारित मूल्य से अधिक हो जाता है, तो STID-63 RCCB स्वचालित रूप से बहुत कम समय में सर्किट को काट देगा, इस प्रकार व्यक्तिगत सुरक्षा और उपकरणों को क्षति से बचाता है।
तरीका | इलेक्ट्रो-मैग्नेटिक प्रकार, इलेक्ट्रॉनिक प्रकार |
मानक | IEC61008-1 |
अवशिष्ट वर्तमान विशेषताओं | ए, और जी, एस |
पोल | 2 पी 4 पी |
रेटेड बनाना और ब्रेकिंग क्षमता | 500 ए (में = 25 ए 40 ए) या 630 ए (= 63 ए में) |
रेटेड करंट (ए) | 16,25,40,63a |
रेटेड आवृत्ति (Hz) | 50/60 |
रेटेड वोल्टेज | एसी 230 (240) 400 (415) रेटेड आवृत्ति: 50/60 हर्ट्ज |
रेटेड अवशिष्ट ऑपरेटिंग करंट I/ n (a) | 0.03, 0.1, 0.3, 0.5; |
रेटेड अवशिष्ट नॉन ऑपरेटिंग करंट मैं नहीं | 0.5i n |
रेटेड सशर्त शॉर्ट-सर्किट करंट इंक | 6ka |
रेटेड सशर्त अवशिष्ट शॉर्ट-सर्किट वर्तमान मैं एसी | 6ka |
संरक्षण वर्ग | IP20 |
सममित दीन रेल 35 मिमी पैनल बढ़ते पर |
STID-63 RCCB के मुख्य कार्य
लीकेज प्रोटेक्शन: STID-63 RCCB का मुख्य कार्य सर्किट में अवशिष्ट वर्तमान का पता लगाना है और रिसाव का पता चलने पर सर्किट को जल्दी से काट देना है। अवशिष्ट धाराएं आमतौर पर क्षतिग्रस्त उपकरण इन्सुलेशन, टूटे हुए तारों या मानव इलेक्ट्रोक्यूशन के कारण होती हैं।
व्यक्तिगत सुरक्षा सुरक्षा: रिसाव सर्किट को जल्दी से काटकर, STID-63 RCCB प्रभावी रूप से इलेक्ट्रोक्यूशन दुर्घटनाओं को रोक सकता है और कर्मियों के जीवन की रक्षा कर सकता है।
इलेक्ट्रिकल फायर प्रिवेंशन: बिजली के रिसाव से सर्किट को ओवरहीटिंग हो सकती है, जिससे बदले में आग लग सकती है, और STID-63 RCCB का त्वरित वियोग फ़ंक्शन ऐसी विद्युत आग को रोकने में मदद करता है।
STID-63 RCCB में सर्किट में अवशिष्ट वर्तमान का पता लगाने के लिए एक आंतरिक अवशिष्ट वर्तमान ट्रांसफार्मर होता है। जब अवशिष्ट वर्तमान एक पूर्व निर्धारित मूल्य से अधिक हो जाता है, तो ट्रांसफार्मर STID-63 RCCB के अंदर रिलीज तंत्र को ट्रिगर करता है, जिससे यह सर्किट को जल्दी से काट देता है।
1. रसीद वर्तमान ट्रांसफार्मर: यह आमतौर पर एक अंगूठी के आकार का लोहे का कोर होता है जो आग के चारों ओर लपेटता है और सर्किट के शून्य तारों के चारों ओर लपेटता है। जब आग और शून्य तारों के बीच वर्तमान का असंतुलन होता है (यानी एक अवशिष्ट वर्तमान होता है), तो ट्रांसफार्मर इस असंतुलन को महसूस करता है और चुंबकीय प्रवाह उत्पन्न करता है।
2. ट्रिपिंग मैकेनिज्म: जब ट्रांसफार्मर एक अवशिष्ट धारा का पता लगाता है जो एक पूर्व निर्धारित मूल्य से अधिक है, तो यह ट्रिपिंग तंत्र को ट्रिगर करता है। ट्रिपिंग तंत्र एक इलेक्ट्रोमैग्नेट, एक यांत्रिक वसंत, या कुछ अन्य प्रकार के तंत्र हो सकता है जिसका उपयोग सर्किट को जल्दी से काटने के लिए किया जाता है।
उच्च संवेदनशीलता: STID-63 RCCB जल्दी से छोटे रिसाव वर्तमान का पता लगा सकता है और बहुत कम समय में सर्किट को काट सकता है।
उच्च विश्वसनीयता: कठोर परीक्षण और प्रमाणन के बाद, STID-63 RCCB में उच्च विश्वसनीयता और स्थिरता है और लंबे समय तक संचालित हो सकती है।
स्थापित करने और बनाए रखने के लिए आसान: STID-63 RCCB आमतौर पर मॉड्यूलर डिजाइन को अपनाता है, स्थापित करने और बनाए रखने में आसान है।
संरक्षण की विस्तृत श्रृंखला: STID-63 RCCB आवासीय, वाणिज्यिक और औद्योगिक सहित विद्युत प्रणालियों की एक विस्तृत श्रृंखला के लिए उपयुक्त हैं।
STID-63 RCCB का उपयोग उन स्थितियों में व्यापक रूप से किया जाता है जहां बिजली के रिसाव के कारण व्यक्तिगत चोट और विद्युत आग को रोकने की आवश्यकता होती है। उदाहरण के लिए:
1. रक्षक विद्युत प्रणाली: एक निवास में, STID-63 RCCB आमतौर पर पूरे निवास या एक विशिष्ट क्षेत्र के विद्युत सर्किटों की सुरक्षा के लिए मुख्य वितरण बॉक्स या शाखा वितरण बॉक्स में स्थापित किए जाते हैं।
2.-वाणिज्यिक इलेक्ट्रिकल सिस्टम: वाणिज्यिक भवनों में, STID-63 RCCB का उपयोग कार्यालयों, स्टोर, रेस्तरां और अन्य स्थानों में सर्किटों की सुरक्षा के लिए किया जा सकता है।
3.industrial इलेक्ट्रिकल सिस्टम: औद्योगिक क्षेत्रों में, STID-63 RCCB का उपयोग आमतौर पर उत्पादन लाइनों, यांत्रिक उपकरण और नियंत्रण प्रणालियों जैसे महत्वपूर्ण सर्किटों की रक्षा के लिए किया जाता है।
