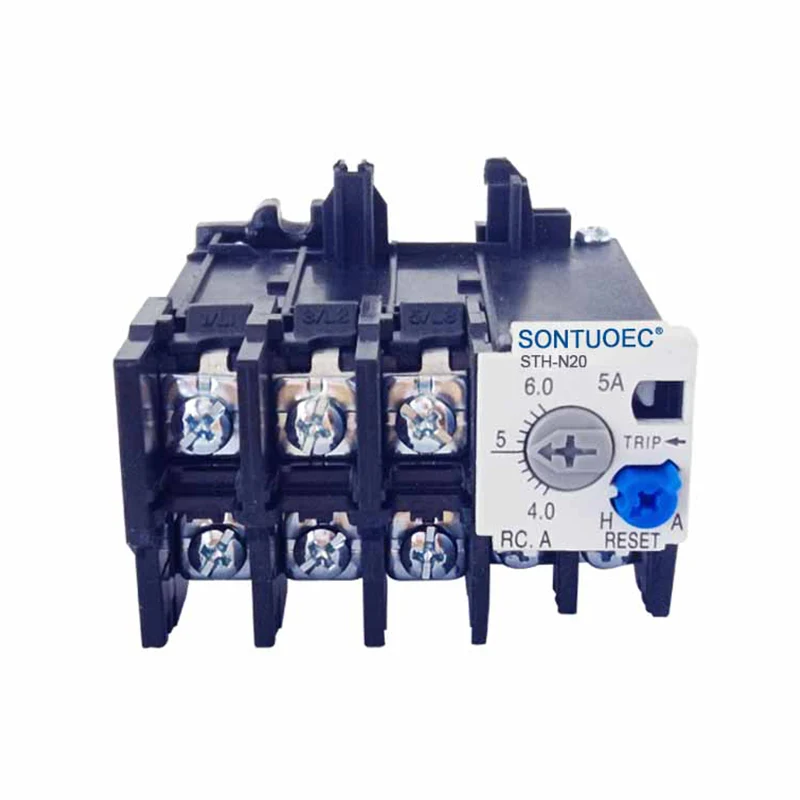

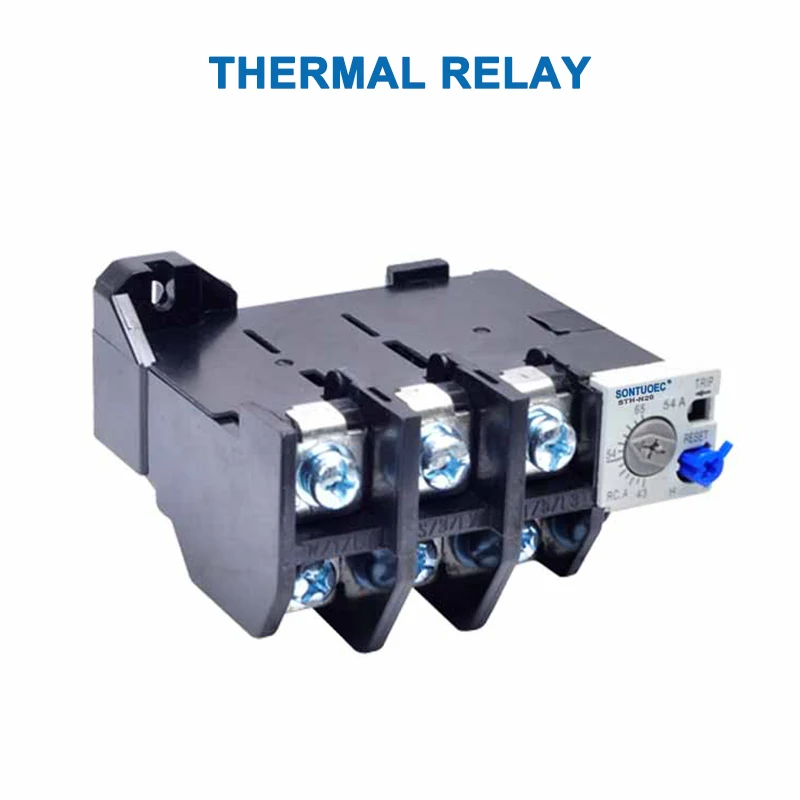

STH-N मॉडल थर्मल रिले को विशेष रूप से AC मोटर के अधिभार संरक्षण के लिए डिज़ाइन किया गया है, जब मोटर रनिंग करंट रेटेड करंट से अधिक हो जाता है, तो थर्मल रिले स्वचालित रूप से सर्किट को काट सकता है ताकि मोटर को ओवरलोडिंग के कारण क्षतिग्रस्त होने से रोक दिया जा सके।

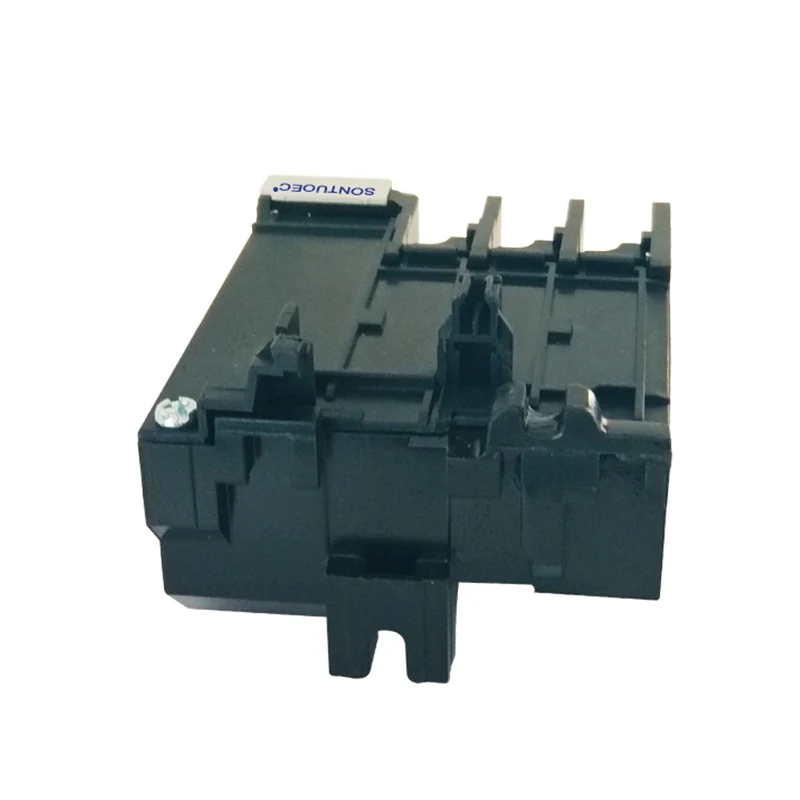

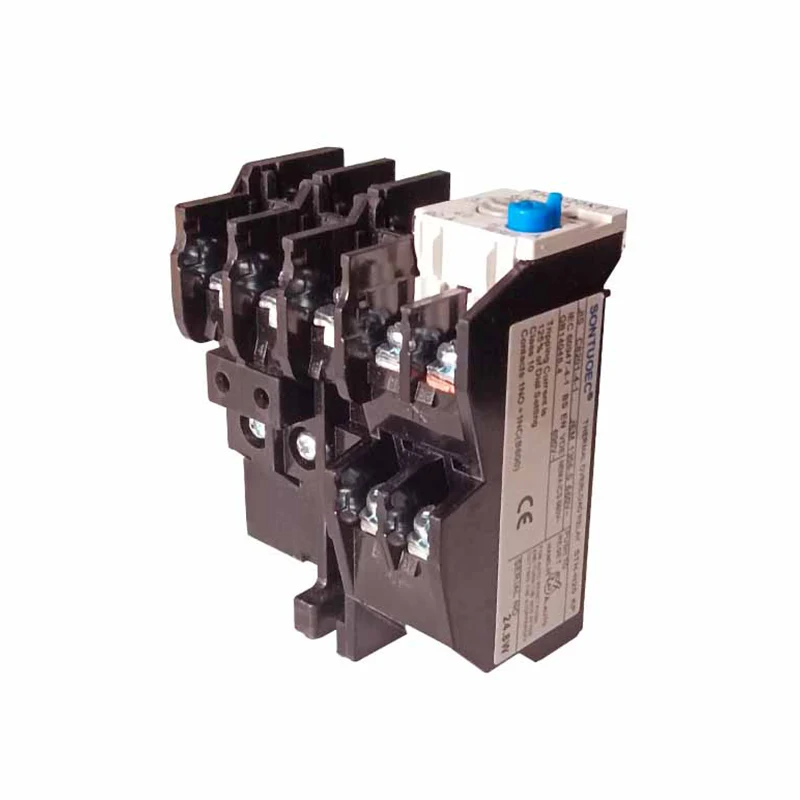

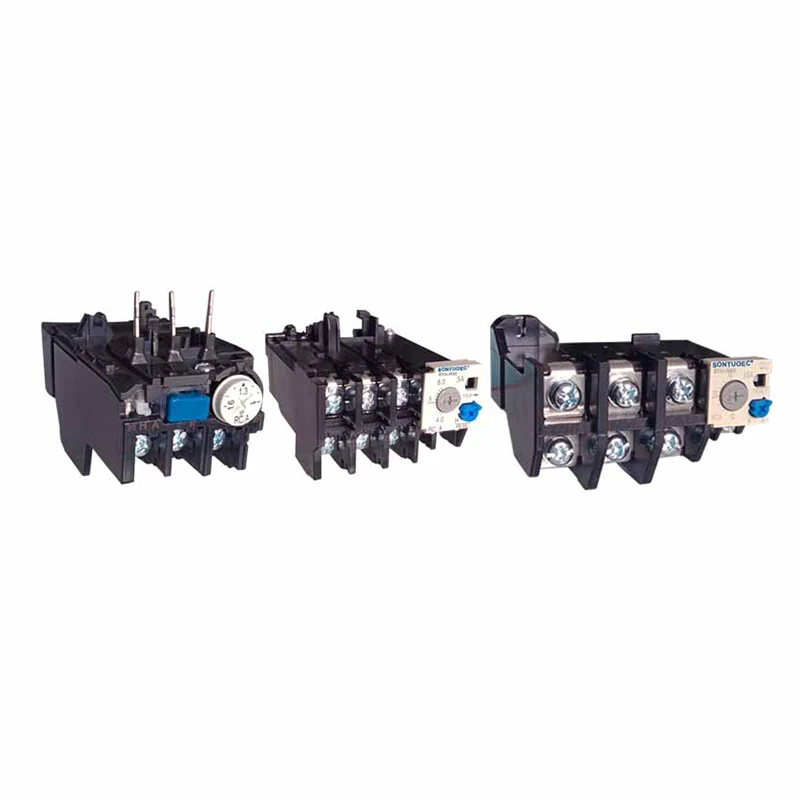

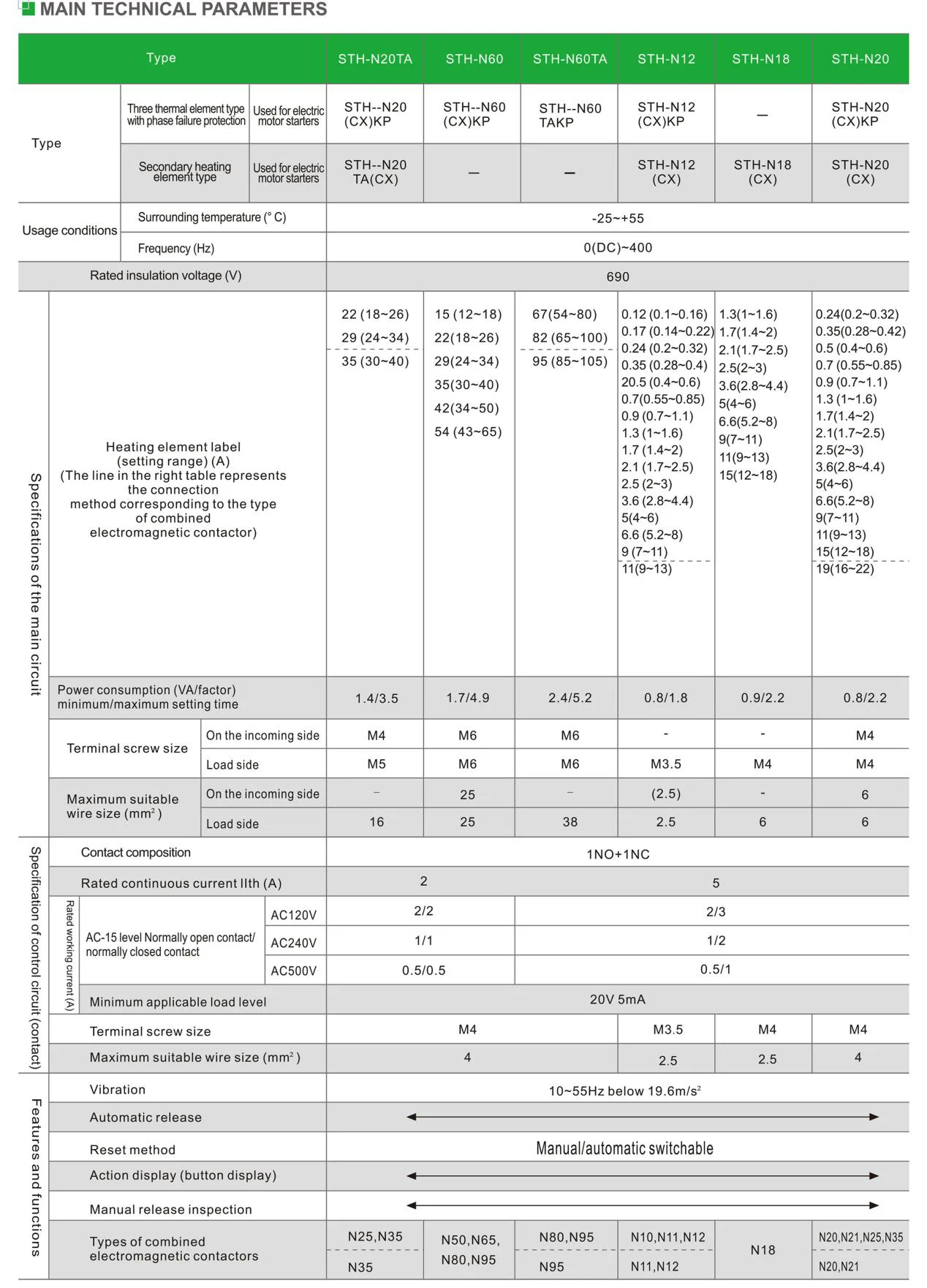

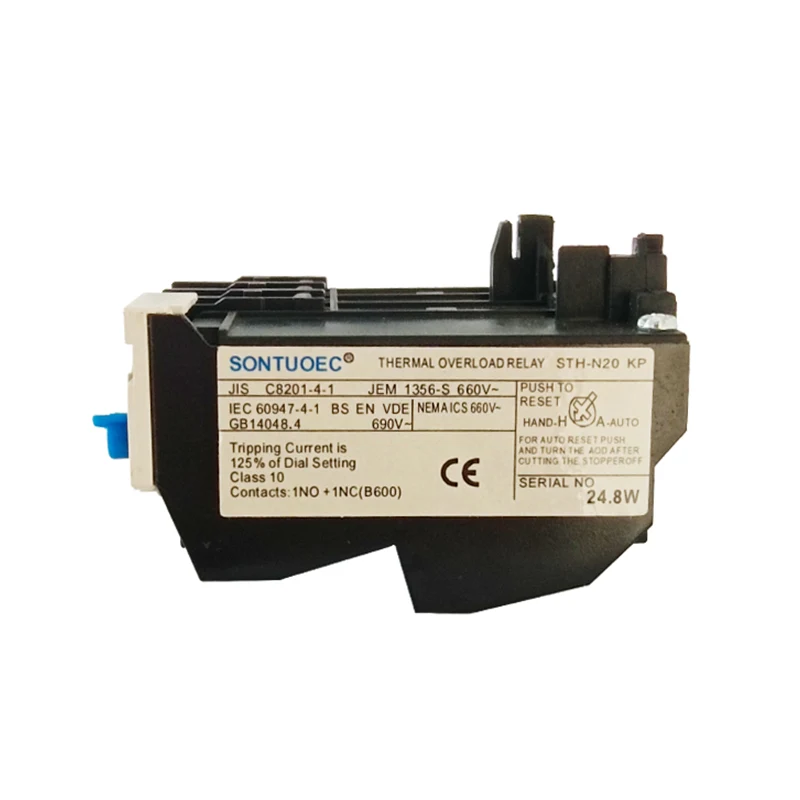

विशेष विवरण:

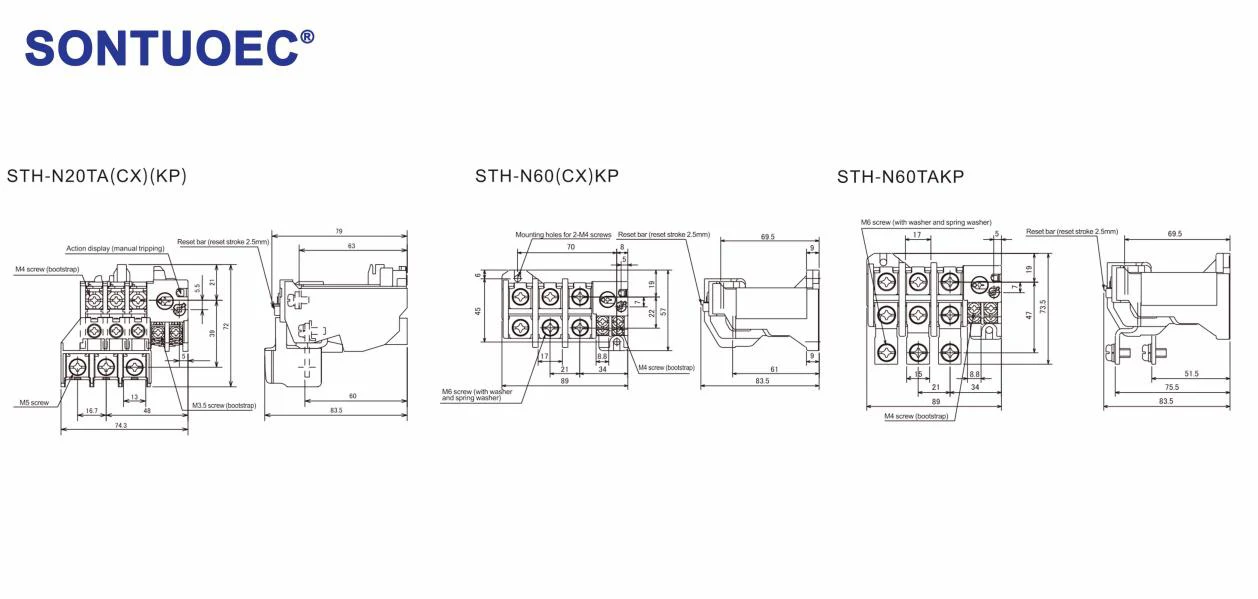

उत्पाद नाम | थर्मल अधिभार रिले |
नमूना | एक प्रकार का |
सामग्री | प्लास्टिक, इलेक्ट्रॉनिक अवयव |
थर्मल संपर्क | 1NO+1NC |
थर्मल पुनरुत्थानित करंट | 0.1A-105A |
वर्तमान सीमा | Pls वर्तमान नोट करें ऑर्डर देने पर रेंज करें |
आवृत्ति | 660V |
ट्रिपिंग क्लास | 50/60Hz |
रंग | जैसा कि चित्र दिखाया गया है |
प्रकार | ए | आ | अब | एसी | बी | बी ० ए | बी बी | ईसा पूर्व | सी | सीएएस | सीबी | एम | वजन (किग्रा) |
STH-N12 (CX) (केपी) | 45 | 10 | 8 | 24 | 55 | 31 | 15 | 6.5 | 76.5 | 35 | 57 | M3.5 | 0.11 |
STH-N18 (CX) | 54 | 12.5 | 10.2 | 24.5 | 59 | 32.5 | 16.3 | 6.7 | 80 | 40 | 58.5 | एम 4 | 0.13 |

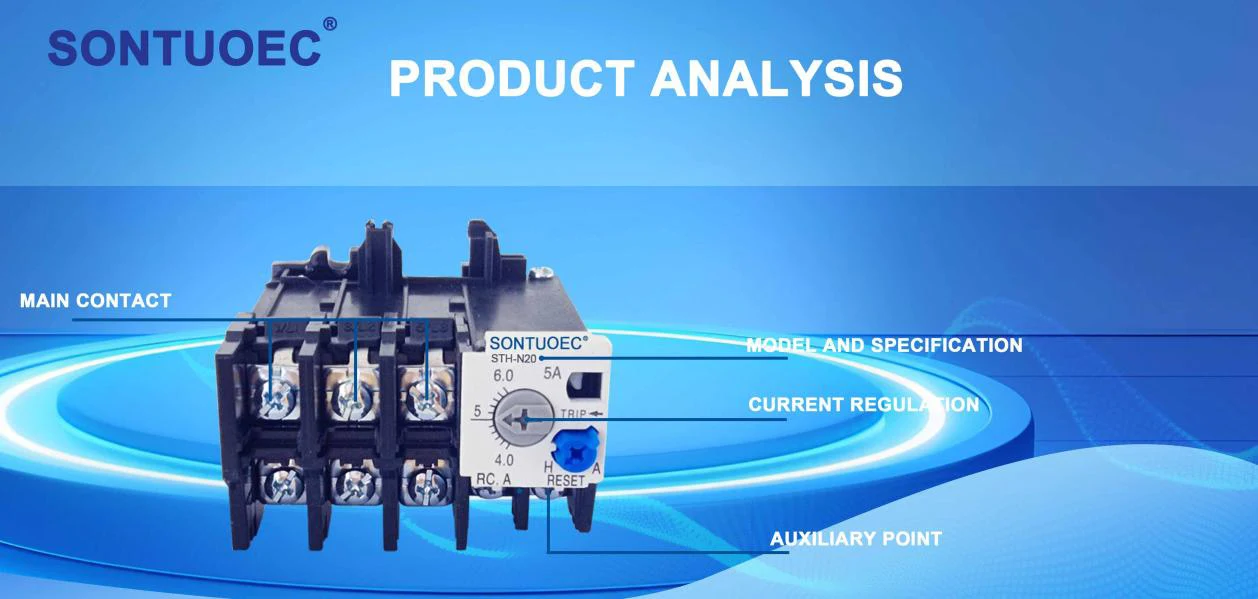

काम के सिद्धांत
STH-N मॉडल थर्मल रिले का ऑपरेटिंग सिद्धांत विद्युत प्रवाह के थर्मल प्रभाव पर आधारित है। जब मोटर को ओवरलोड किया जाता है, तो थर्मल रिले के माध्यम से प्रवाहित वर्तमान बढ़ता है, जिससे हीटिंग तत्व अधिक गर्मी उत्पन्न करता है। यह गर्मी द्विवार्षिक को झुकने और विकृत करने का कारण बनती है, और जब विरूपण एक निश्चित दूरी तक पहुंच जाता है, तो यह कनेक्टिंग रॉड को कार्य करने के लिए धक्का देता है, जिससे संपर्क टूट जाता है, इस प्रकार मोटर को बिजली की आपूर्ति में कटौती होती है।
अधिभार संरक्षण फ़ंक्शन: TH-N प्रकार थर्मल रिले में विश्वसनीय अधिभार संरक्षण फ़ंक्शन होता है, जो समय में सर्किट को काट सकता है जब मोटर ओवरलोड हो जाता है और मोटर को क्षतिग्रस्त होने से रोकता है।
सटीक कार्रवाई: थर्मल रिले की कार्रवाई विशेषताएं स्थिर हैं, और यह मोटर को नुकसान से बचाने के लिए अधिभार वर्तमान के सेट रेंज के भीतर सटीक रूप से कार्य कर सकती है।
कॉम्पैक्ट संरचना: TH-N प्रकार थर्मल रिले कॉम्पैक्ट संरचना डिजाइन को अपनाता है, बहुत कम जगह पर रहता है और इसे स्थापित करने और बनाए रखने में आसान है।

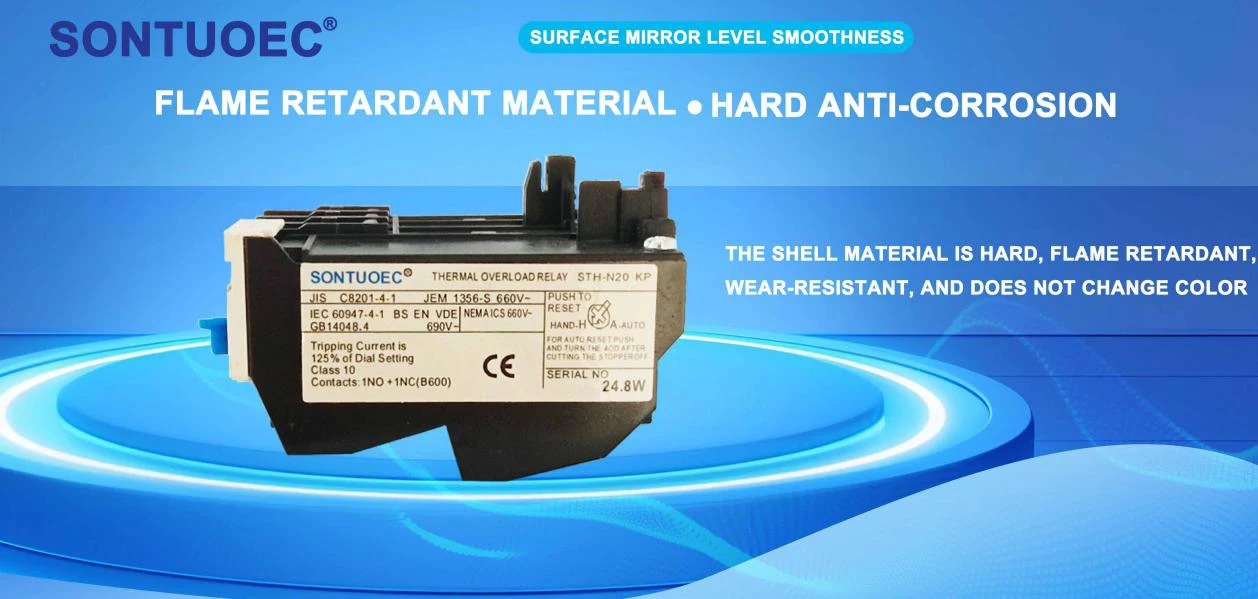

लंबी सेवा जीवन: क्योंकि थर्मल रिले उच्च गुणवत्ता वाली सामग्री और विनिर्माण प्रक्रिया को अपनाता है, इसमें एक लंबी सेवा जीवन और उच्च विश्वसनीयता है।
Th-N प्रकार थर्मल रिले का उपयोग व्यापक रूप से मोटर अधिभार संरक्षण की आवश्यकता वाले अनुप्रयोगों में किया जाता है, जैसे कि औद्योगिक स्वचालन नियंत्रण प्रणाली, इलेक्ट्रिक पावर सिस्टम, निर्माण उपकरण और इतने पर। विशेष रूप से मोटर नियंत्रण सर्किट में जिन्हें लगातार शुरुआत और रोकना पड़ता है, थर्मल रिले की सुरक्षात्मक भूमिका विशेष रूप से महत्वपूर्ण है।
