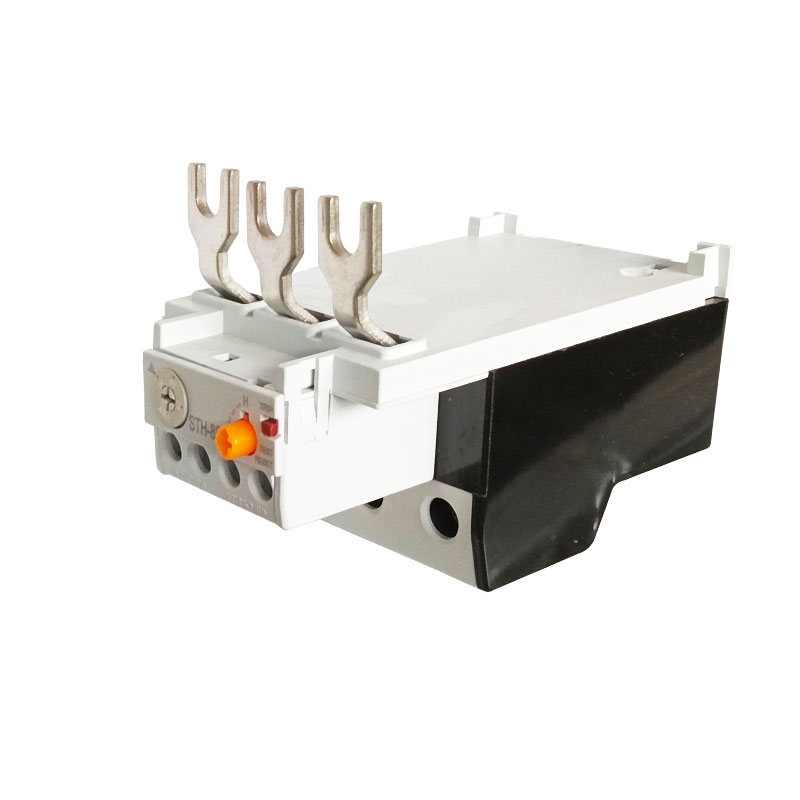

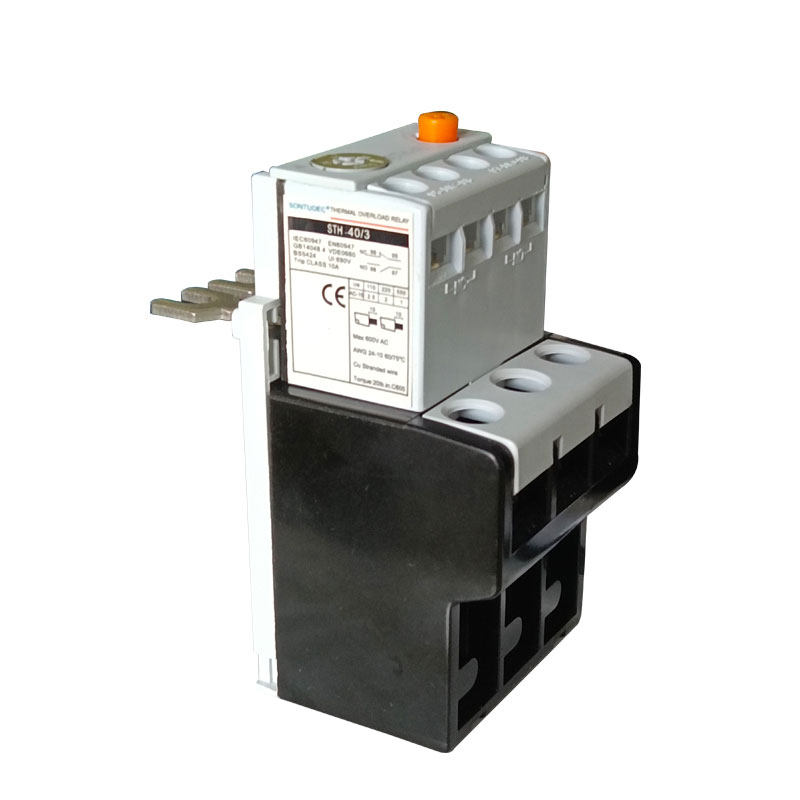

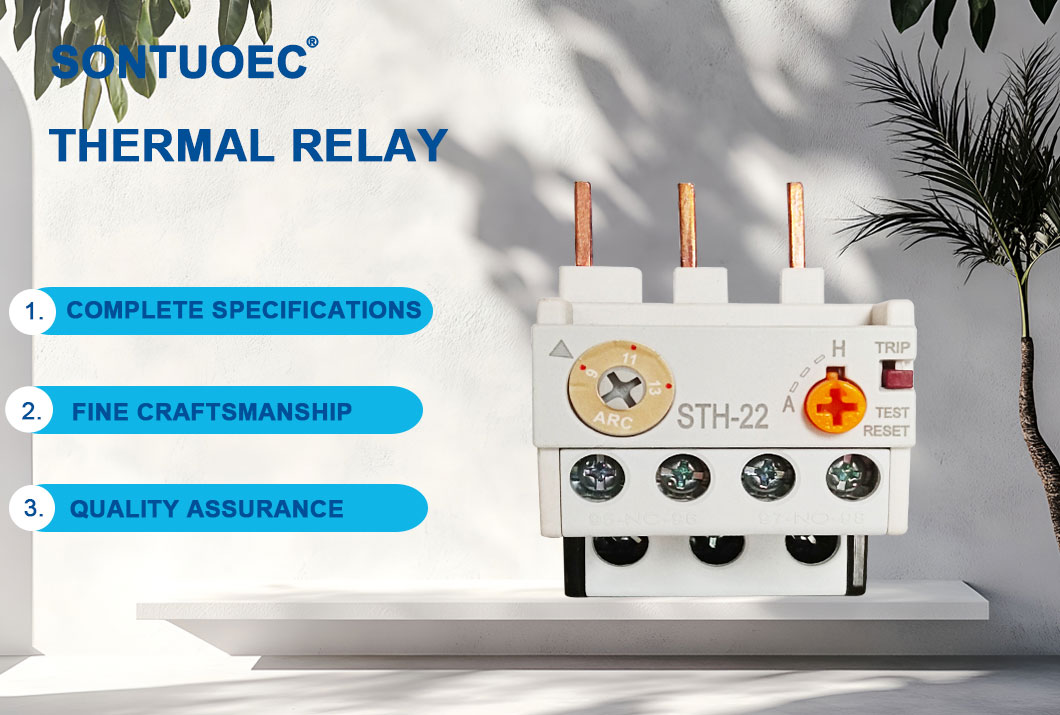

STH-40 श्रृंखला थर्मल अधिभार रिले

मुख्य तकनीकी पैरामीटर:

मुख्य कार्य

मोटर का संरक्षण: थर्मल अधिभार रिले का मुख्य कार्य ओवरलोड के कारण मोटर को क्षतिग्रस्त होने से रोकना है। जब मोटर ओवरलोड हो जाती है, तो थर्मल ओवरलोड रिले ओवरहीटिंग के कारण मोटर को जलने से रोकने के लिए समय पर बिजली की आपूर्ति में कटौती करेगा।

बिजली लाइनों का संरक्षण: मोटर की सुरक्षा के अलावा, थर्मल ओवरलोड रिले भी बिजली लाइनों की रक्षा कर सकता है। जब मोटर ओवरलोड हो जाती है, तो इसकी वर्तमान बढ़ जाएगी, जिससे बिजली लाइनों को ओवरहीटिंग और पिघलना हो सकता है। वर्तमान में परिवर्तन का पता लगाकर, थर्मल अधिभार रिले यह निर्धारित करता है कि क्या बिजली लाइन ओवरलोड है और यदि आवश्यक हो तो बिजली की आपूर्ति को काट देता है।

पावर सिस्टम की सुरक्षा में सुधार करें: थर्मल अधिभार रिले प्रभावी रूप से मोटर और पावर लाइन की क्षति को रोक सकता है, इस प्रकार बिजली प्रणाली की विफलता दर को कम कर सकता है और बिजली प्रणाली की सुरक्षा में सुधार कर सकता है।

संचालन सिद्धांत

थर्मल ओवरलोड रिले का ऑपरेटिंग सिद्धांत मुख्य रूप से वर्तमान थर्मल प्रभाव और द्विध्रुवीय के तापमान संवेदन गुणों पर आधारित है। जब एक मोटर में एक अधिभार होता है, तो वर्तमान बढ़ता है, जिससे थर्मल अधिभार रिले के हीटिंग तत्व में अधिक गर्मी उत्पन्न होती है। इस गर्मी को द्विभाजित में स्थानांतरित कर दिया जाता है, जो गर्म होने पर झुकता है क्योंकि यह दो मिश्र धातुओं से बना होता है, जिसमें रैखिक विस्तार के गुणांक में बड़े अंतर होते हैं। जब द्विध्रुवीय एक निश्चित सीमा तक झुकता है, तो यह विद्युत चुम्बकीय कॉइल को सक्रिय करने के लिए ट्रिगर करेगा, जो बदले में संपर्कों को कार्य करने और मोटर की बिजली की आपूर्ति को काटने के लिए प्रेरित करेगा।

आवेदन का दायरा

 थर्मल ओवरलोड रिले का उपयोग आमतौर पर एसी 50 हर्ट्ज के साथ सर्किट में किया जाता है, 660V के रेटेड इन्सुलेशन वोल्टेज और 0.1 ~ 630A के वर्तमान, और मुख्य रूप से तीन-चरण एसी मोटर्स के अधिभार और चरण ब्रेक सुरक्षा के लिए उपयोग किया जाता है। इसका उपयोग मोटर के लिए व्यापक सुरक्षा प्रदान करने के लिए एक अनुकूलित एसी कॉन्टैक्टर के साथ एक स्टार्टर बनाने के लिए भी किया जा सकता है।

उत्पाद की विशेषताएँ

सरल संरचना: यह थर्मल अधिभार रिले आमतौर पर एक अपेक्षाकृत सरल संरचनात्मक डिजाइन को अपनाता है, जिससे इसे स्थापित करना और उपयोग करना आसान हो जाता है।

पूर्ण-सुविधा: बुनियादी अधिभार संरक्षण फ़ंक्शन के अलावा, इसमें चरण विराम संरक्षण और तापमान मुआवजे के कार्य भी हैं।

कम लागत: अन्य मोटर सुरक्षा उपकरणों की तुलना में, थर्मल अधिभार रिले की कीमत अपेक्षाकृत कम है, जो उपयोगकर्ताओं की खरीद लागत को कम करती है।

स्थिर ऑपरेशन प्रदर्शन: क्योंकि यह बाईमेटल को संवेदनशील तत्व के रूप में अपनाता है, इसका संचालन प्रदर्शन स्थिर और विश्वसनीय है।
