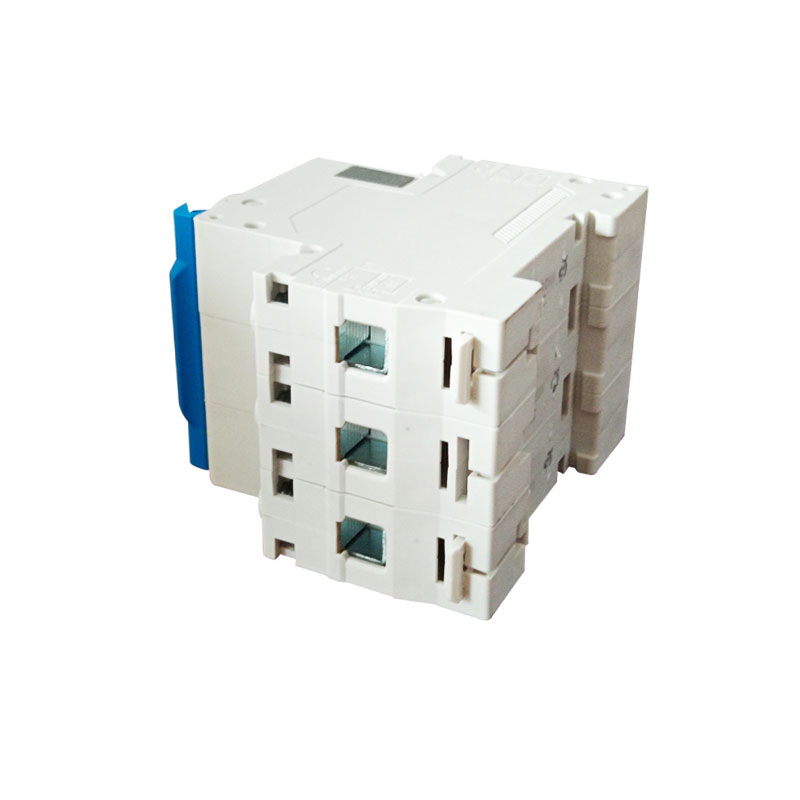

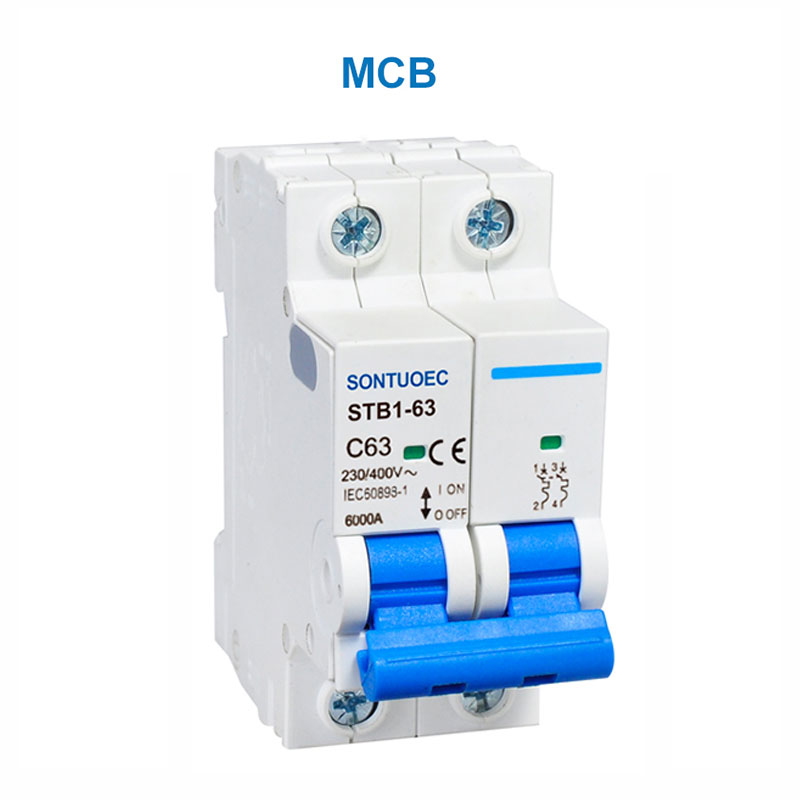

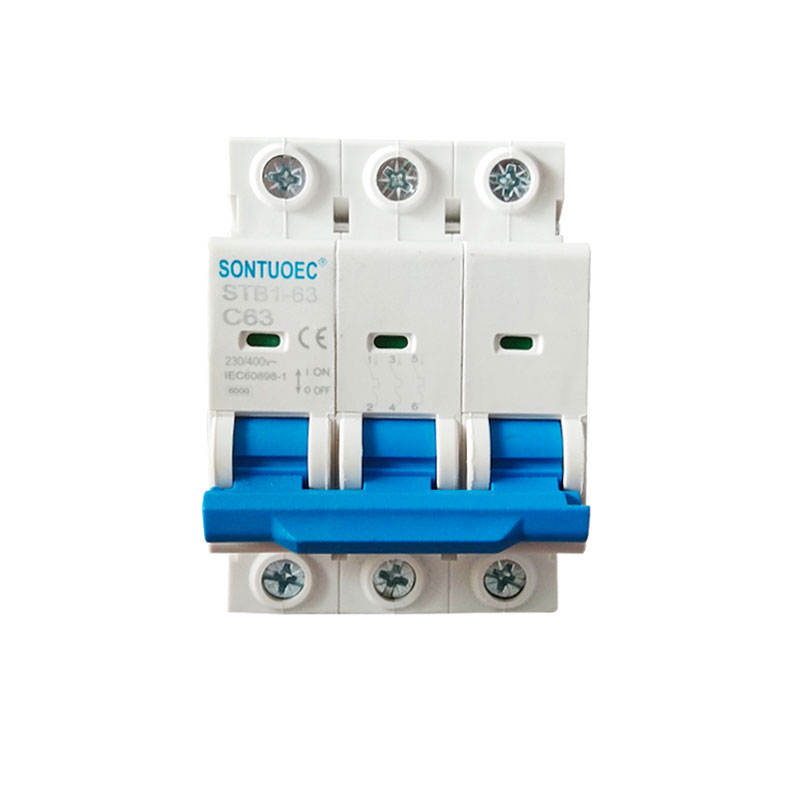

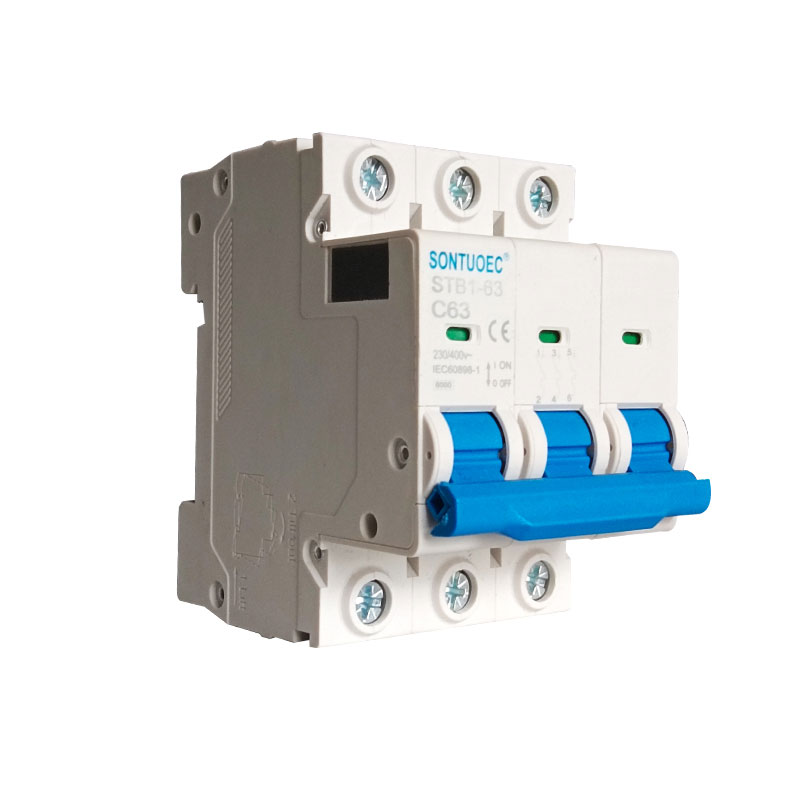

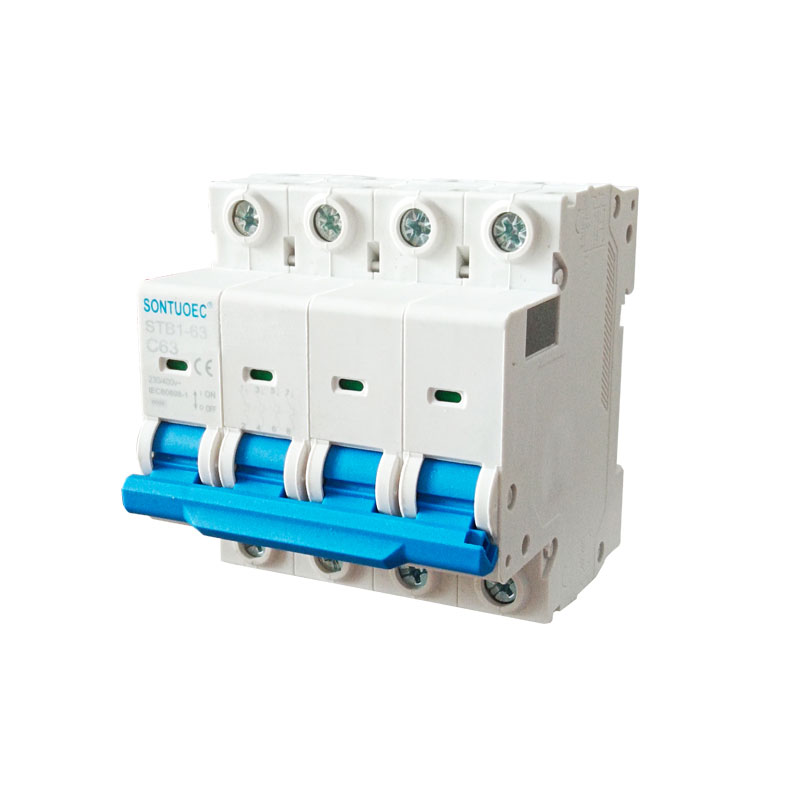

एसटीबी 1-63 लघु सर्किट ब्रेकर
  • एसटीबी 1-63 लघु सर्किट ब्रेकरएसटीबी 1-63 लघु सर्किट ब्रेकर
  • एसटीबी 1-63 लघु सर्किट ब्रेकरएसटीबी 1-63 लघु सर्किट ब्रेकर
  • एसटीबी 1-63 लघु सर्किट ब्रेकरएसटीबी 1-63 लघु सर्किट ब्रेकर
  • एसटीबी 1-63 लघु सर्किट ब्रेकरएसटीबी 1-63 लघु सर्किट ब्रेकर
  • एसटीबी 1-63 लघु सर्किट ब्रेकरएसटीबी 1-63 लघु सर्किट ब्रेकर
  • एसटीबी 1-63 लघु सर्किट ब्रेकरएसटीबी 1-63 लघु सर्किट ब्रेकर

एसटीबी 1-63 लघु सर्किट ब्रेकर

MCB, पूरा नाम लघु सर्किट ब्रेकर है। STB1-63 लघु सर्किट ब्रेकर एक विद्युत सुरक्षा उपकरण है जिसका उपयोग सर्किट और उपकरणों की सुरक्षा के लिए किया जाता है, जो एक असामान्य वर्तमान (जैसे, अधिभार, लघु सर्किट, आदि) की स्थिति में सर्किट को जल्दी से काटने में सक्षम होता है, जिससे विद्युत आग और उपकरण क्षति को रोका जाता है।

नमूना:STB1-63

जांच भेजें

उत्पाद वर्णन

नमूना

STB1-63

मानक

IEC60898-1

पोल

1p, 2p, 3p, 4p

ट्रिपिंग वक्र

बी, सी, डी

रेटेड शॉर्ट-सर्किट क्षमता (ICN)

3ka, 4.5ka, 6ka

रेटेड करंट (में)

1,2,4,610,16,20,25,32,40,50,63a

रेटेड वोल्टेज (संयुक्त राष्ट्र)

AC230 (240)/400 (415) V

चुंबकीय रिलीज़

बी वक्र: 3 इंच और 5 के बीच

सी वक्र: 5in और 10in के बीच

डी वक्र: 10in और 14in के बीच

विद्युत-यांत्रिक धीरज

6000 से अधिक चक्र


STB1-63 लघु सर्किट ब्रेकर के मुख्य कार्य

1.Overload सुरक्षा: जब सर्किट में करंट MCB के रेटेड मान से अधिक हो जाता है, तो STB1-63 लघु सर्किट Breakerwill सर्किट और उपकरणों को ओवरहीटिंग से रोकने के लिए समय की एक निर्धारित अवधि के भीतर स्वचालित रूप से सर्किट को काट देता है।


2.Short-Circuit सुरक्षा: जब सर्किट में एक शॉर्ट-सर्किट होता है, तो STB1-63 लघु सर्किट ब्रेकरविल सर्किट और उपकरण को नुकसान पहुंचाने से शॉर्ट-सर्किट करंट को रोकने के लिए तुरंत सर्किट को काट देता है।


3. ल्यूकेज प्रोटेक्शन (कुछ MCB में यह फ़ंक्शन है): रिसाव सुरक्षा के साथ MCBs के लिए, जब सर्किट में रिसाव होता है, तो STB1-63 लघु सर्किट ब्रेकरविल ने व्यक्तिगत सुरक्षा की सुरक्षा के लिए सर्किट को जल्दी से काट दिया।

STB1-63 Miniature Circuit BreakerSTB1-63 Miniature Circuit BreakerSTB1-63 Miniature Circuit BreakerSTB1-63 Miniature Circuit BreakerSTB1-63 Miniature Circuit BreakerSTB1-63 Miniature Circuit BreakerSTB1-63 Miniature Circuit BreakerSTB1-63 Miniature Circuit Breaker


एमसीबी के संचालन का सिद्धांत

MCB में आमतौर पर एक थर्मल चुंबकीय या इलेक्ट्रॉनिक ट्रिप डिटेक्टर होता है, जिसका उपयोग सर्किट में वर्तमान में परिवर्तनों का पता लगाने के लिए किया जाता है। जब वर्तमान असामान्य होता है, तो स्ट्राइकर MCB के ट्रिपिंग तंत्र को ट्रिगर करता है, जिससे STB1-63 लघु सर्किट ब्रेकर्टो ने सर्किट को जल्दी से काट दिया।


1. थर्मल मैग्नेटिक स्ट्राइकर: यह ट्रिपिंग को ट्रिगर करने के लिए कंडक्टर के माध्यम से गुजरने पर उत्पन्न गर्मी का उपयोग करता है। जब वर्तमान बहुत बड़ा होता है, तो कंडक्टर गर्म हो जाता है, जिससे थर्मल चुंबकीय स्ट्राइकर के अंदर द्विध्रुवीय झुक जाता है, इस प्रकार ट्रिपिंग तंत्र को ट्रिगर करता है।


2.electronic स्ट्राइकर: यह वर्तमान परिवर्तनों का पता लगाने और ट्रिपिंग तंत्र की कार्रवाई को नियंत्रित करने के लिए इलेक्ट्रॉनिक घटकों का उपयोग करता है। जब एक असामान्य धारा का पता लगाया जाता है, तो इलेक्ट्रॉनिक स्ट्राइकर सर्किट को काटने के लिए ट्रिपिंग तंत्र को एक संकेत भेजता है।


एमसीबी के आवेदन परिदृश्य

एमसीबी का व्यापक रूप से आवासीय, वाणिज्यिक और औद्योगिक क्षेत्रों में विद्युत प्रणालियों में सर्किट और उपकरणों को असामान्य धाराओं के कारण होने वाले नुकसान से बचाने के लिए उपयोग किया जाता है। वे आमतौर पर वितरण बक्से, स्विचबोर्ड या नियंत्रण अलमारियाँ में स्थापित होते हैं और एक सर्किट के मुख्य स्विच या शाखा स्विच के रूप में उपयोग किए जाते हैं।

MCB का चयन और स्थापना


1. सेलेक्शन: MCB का चयन करते समय, आपको कारकों पर विचार करने की आवश्यकता होती है जैसे कि सर्किट की रेटेड करंट, वोल्टेज स्तर, सुरक्षा विशेषताओं और क्या रिसाव सुरक्षा की आवश्यकता है। यह सुनिश्चित करना भी महत्वपूर्ण है कि स्थानीय विद्युत सुरक्षा मानकों और नियमों के साथ चयनित STB1-63 लघु सर्किट ब्रेककारक।


2. इनस्टॉलेशन: STB1-63 लघु सर्किट Breakershould को संक्षारक गैसों से मुक्त एक सूखे, हवादार वातावरण में स्थापित किया जाता है और यह सुनिश्चित किया जाता है कि यह सही और सुरक्षित रूप से वायर्ड है। स्थापना के दौरान, प्रासंगिक विद्युत सुरक्षा नियमों और संचालन प्रक्रियाओं को देखा जाना चाहिए।
