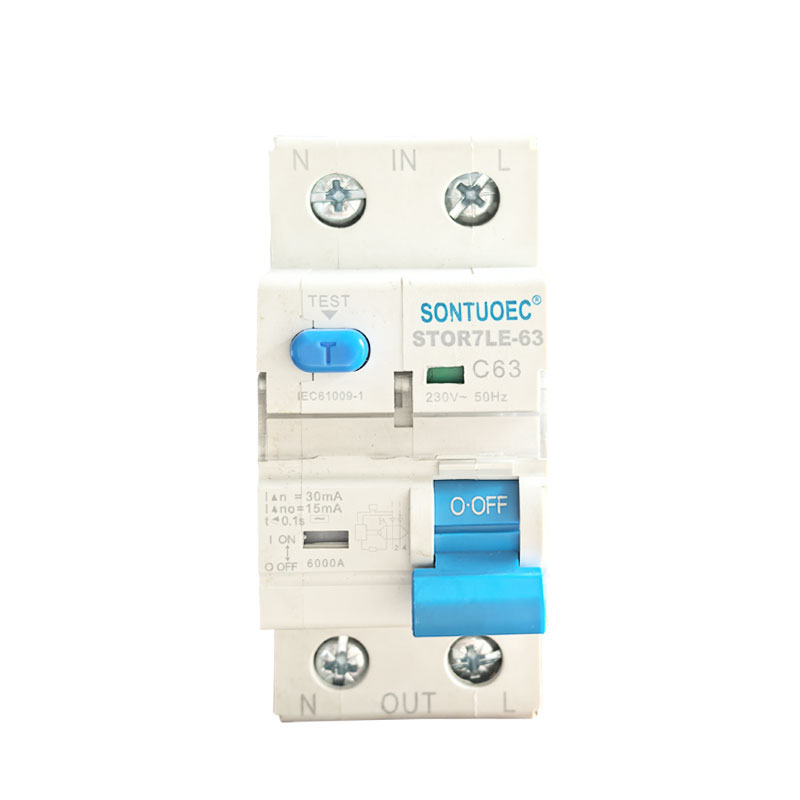

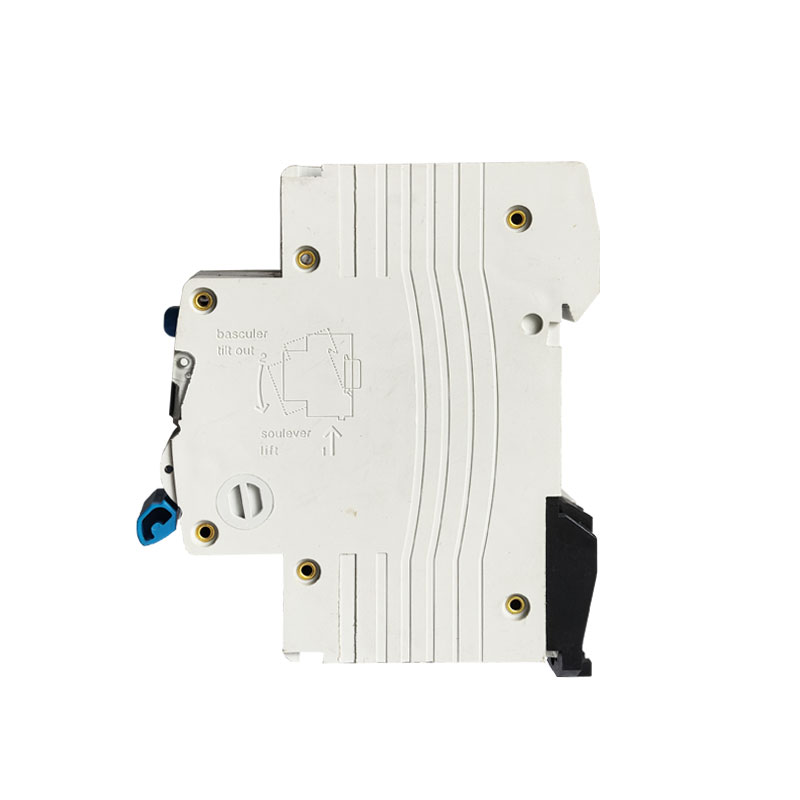

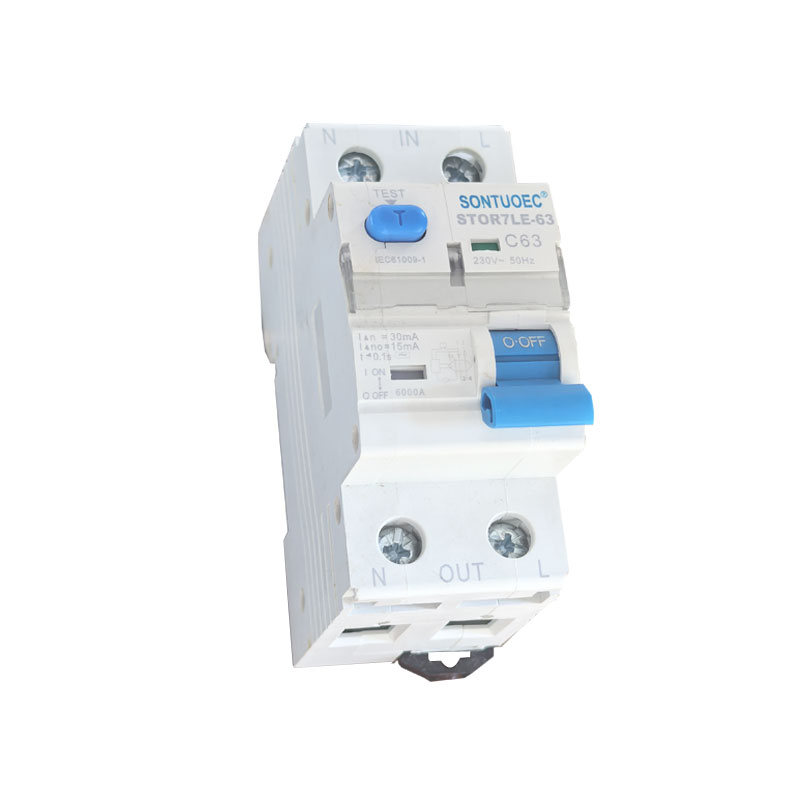

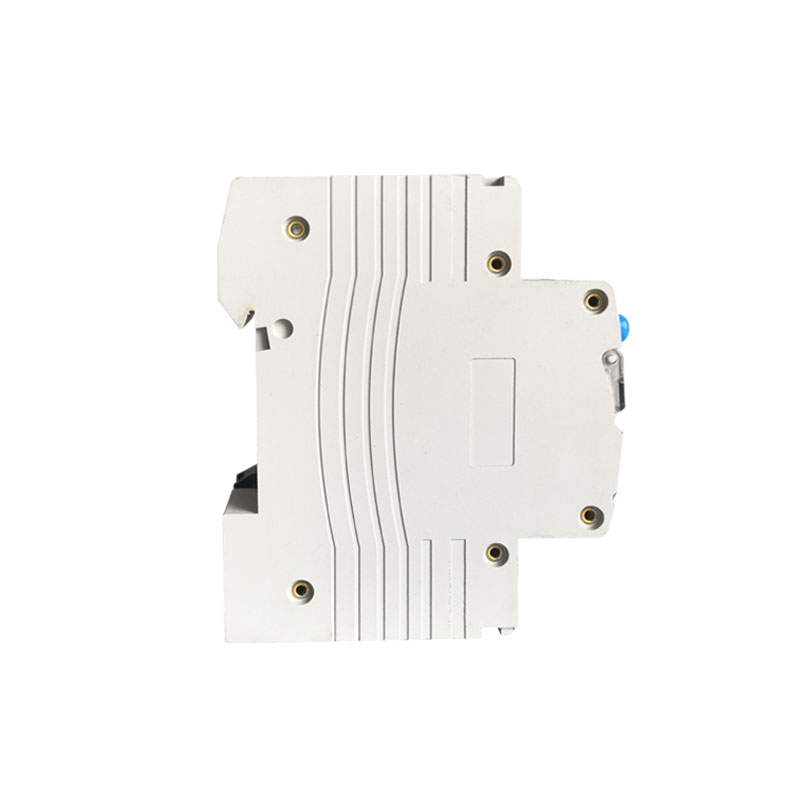

Sontuoec Stro7le-63 छोटा रिसाव संरक्षण सर्किट ब्रेकर आरसीबीओ

SONTUOEC विभिन्न छोटे विद्युत उपकरणों के उत्पादन में विशेषज्ञता रखने वाले चीनी आपूर्तिकर्ताओं/निर्माताओं में से एक है STRO7LE-63 RCBO का उपयोग AC 50/60Hz, रेटेड वोल्टेज 240V के एकल चरण निवास सर्किट में किया जाता है और यह अधिकतम शॉर्ट-सर्किट करंट 40A तक स्वयं-सुरक्षा करता है। यह सिविल इलेक्ट्रॉनिक सर्किट को ओवरलोड और शॉर्ट सर्किट से बचा सकता है। इस उत्पाद में छोटी मात्रा, उच्च ब्रेकिंग क्षमता के फायदे हैं, और लाइव तार एक ही समय में कट जाता है, साथ ही जब लाइव तार विपरीत दिशा से जुड़ा होता है तो व्यक्ति को बिजली के झटके से बचाता है। और यह IEC 61009-1 के मानक का अनुपालन करता है।

नमूना:STRO7LE-63

जांच भेजें

उत्पाद वर्णन

विशेष विवरण:

Sandard			आईईसी/ईएन 61009-1
विद्युतीय	प्रकार (पृथ्वी के तरंग रूप का रिसाव महसूस हुआ)		इलेक्ट्रॉनिक प्रकार
विशेषताएँ	रेटेड वर्तमान में	A	और, और
	डंडे	P	1पी+एन
	रेटेड वोल्टेज	V	एसी 230
	वर्तमान मूल्यांकित :		6,10,16,20,25,32,40ए
	रेटेड संवेदनशीलता I△n	A	0.01,0.03,0.1,0.3,0.5
	इन्सुलेशन वोल्टेज यूआई	V	250
	रेटेड अवशिष्ट निर्माण और	A	500
	तोड़ने की क्षमता I△m	A	500
	शॉर्ट-सर्किट करंट I△c	A	45,006,000
	रेटेड आवृत्ति	हर्ट्ज	50/60
	प्रदूषण का स्तर		2
यांत्रिक	विद्युत जीवन	t	4000
विशेषताएँ	यांत्रिक जीवन	t	10000
	सुरक्षा की डिग्री		आईपी20
	परिवेश का तापमान	ºसी	-25~+40
	(दैनिक औसत ≤35ºC के साथ)	ºसी	-25~+40
	भंडारण तापमान	ºसी	-25~+70

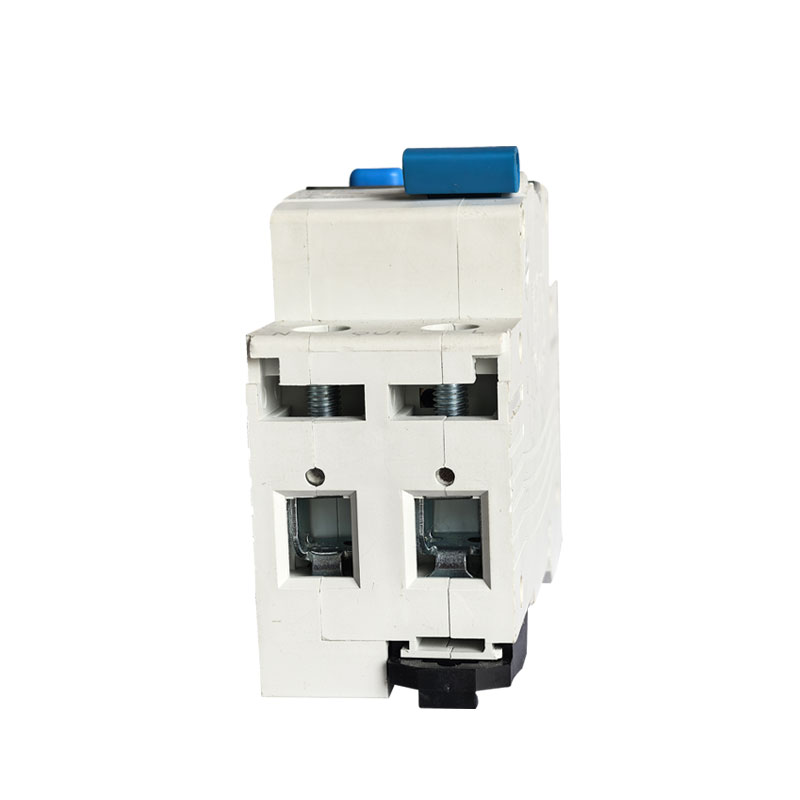

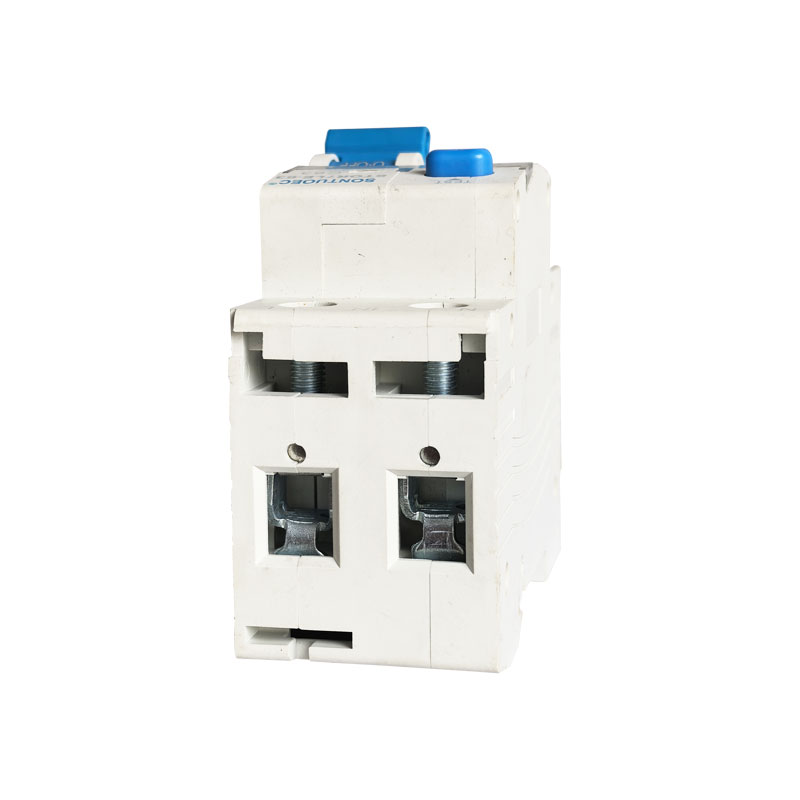

इंस्टालेशन	टर्मिनल कनेक्शन प्रकार		केबल/यू-टाइप बसबार/पिन-टाइप बसबार
	केबल के लिए टर्मिनल आकार ऊपर/नीचे	मिमी2	25
	केबल के लिए टर्मिनल आकार ऊपर/नीचे	AWG	18 मई
	बसबार के लिए टर्मिनल आकार ऊपर/नीचे	मिमी2	25
	बसबार के लिए टर्मिनल आकार ऊपर/नीचे	AWG	18 मार्च
	बढ़ते		फास्ट क्लिप डिवाइस के माध्यम से डीआईएन रेल एन 60715(35मिमी) पर
	संबंध		ऊपर और नीचे से

STRO7LE-63 आरसीबीओ के मुख्य कार्य

अधिभार संरक्षण: जब सर्किट में करंट STRO7LE-63 आरसीबीओ के रेटेड मूल्य से अधिक हो जाता है, तो यह सर्किट और उपकरण को ओवरहीटिंग से बचाने के लिए निर्धारित समय के भीतर स्वचालित रूप से सर्किट को काट देगा, इस प्रकार आग और क्षति से बचाएगा।

शॉर्ट सर्किट सुरक्षा: जब किसी सर्किट में शॉर्ट सर्किट होता है, तो शॉर्ट सर्किट करंट को सर्किट और उपकरण को गंभीर क्षति से बचाने के लिए STRO7LE-63RCBO तुरंत सर्किट को काट देगा।

रिसाव संरक्षण: STRO7LE-63RCBO एक सर्किट में अवशिष्ट करंट (यानी, लीकेज करंट) का पता लगाने में सक्षम है। जब अवशिष्ट धारा निर्धारित सीमा से अधिक हो जाती है, तो इलेक्ट्रोक्यूशन दुर्घटनाओं और विद्युत आग को रोकने के लिए STRO7LE-63RCBO बहुत कम समय में सर्किट को काट देगा।

STRO7LE-63 आरसीबीओ के संचालन का सिद्धांत

STRO7-40 आरसीबीओ में एक आंतरिक थर्मल चुंबकीय ट्रिप डिटेक्टर (ओवरलोड और शॉर्ट सर्किट संरक्षण के लिए) और एक अवशिष्ट वर्तमान डिटेक्टर (रिसाव संरक्षण के लिए) शामिल है। जब सर्किट में करंट या अवशिष्ट करंट असामान्य होता है, तो संबंधित स्ट्राइकर STRO7-40RCBO के ट्रिपिंग तंत्र को ट्रिगर करता है, जिससे यह सर्किट से तुरंत कट जाता है।

1.थर्मल मैग्नेटिक ट्रिपर: यह ट्रिपिंग को ट्रिगर करने के लिए कंडक्टर से करंट गुजरने पर उत्पन्न गर्मी और चुंबकीय क्षेत्र का उपयोग करता है। जब करंट बहुत अधिक होता है, तो कंडक्टर गर्म हो जाता है और एक चुंबकीय क्षेत्र उत्पन्न करता है, जिससे थर्मल चुंबकीय स्ट्राइकर के अंदर का बायमेटल झुक जाता है या चुंबक लोहे की कोर को आकर्षित करता है, जिससे ट्रिपिंग तंत्र चालू हो जाता है।

2. अवशिष्ट वर्तमान डिटेक्टर: यह सर्किट में अवशिष्ट वर्तमान का पता लगाने के लिए एक शून्य अनुक्रम वर्तमान ट्रांसफार्मर का उपयोग करता है। जब अवशिष्ट धारा निर्धारित सीमा से अधिक हो जाती है, तो अवशिष्ट धारा डिटेक्टर सर्किट को काटने के लिए ट्रिपिंग तंत्र को एक संकेत भेजेगा।

STRO7LE-63 आरसीबीओ की विशेषताएं

बहु-कार्यात्मक एकीकरण: STRO7LE-63 आरसीबीओ विद्युत प्रणालियों के डिजाइन और स्थापना को सरल बनाते हुए, ओवरलोड, शॉर्ट-सर्किट और रिसाव संरक्षण कार्यों को एकीकृत करता है।

उच्च संवेदनशीलता: STRO7LE-63 आरसीबीओ विश्वसनीय सुरक्षा प्रदान करते हुए, सर्किट में असामान्य और अवशिष्ट धाराओं का तुरंत पता लगा सकते हैं और काट सकते हैं।

स्थापित करने और रखरखाव में आसान: STRO7LE-63 आरसीबीओ को आमतौर पर आसान स्थापना और रखरखाव के लिए मॉड्यूलर किया जाता है।

उच्च सुरक्षा: विद्युत प्रणालियों के सुरक्षित संचालन को सुनिश्चित करने के लिए STRO7-40 आरसीबीओ को उच्च सुरक्षा और विश्वसनीयता के लिए कड़ाई से परीक्षण और प्रमाणित किया जाता है।

STRO7LE-63 आरसीबीओ के अनुप्रयोग परिदृश्य

STRO7LE-63 आरसीबीओ का व्यापक रूप से आवासीय, वाणिज्यिक और औद्योगिक क्षेत्रों में विद्युत प्रणालियों में उपयोग किया जाता है, विशेष रूप से उन लोगों के लिए जिन्हें एक साथ ओवरलोड, शॉर्ट सर्किट और पृथ्वी रिसाव संरक्षण की आवश्यकता होती है। वे आमतौर पर सर्किट और उपकरणों को असामान्य करंट और वोल्टेज से होने वाले नुकसान से बचाने और बिजली के झटके को रोकने के लिए वितरण बक्से, स्विचबोर्ड या नियंत्रण कैबिनेट में स्थापित किए जाते हैं।
