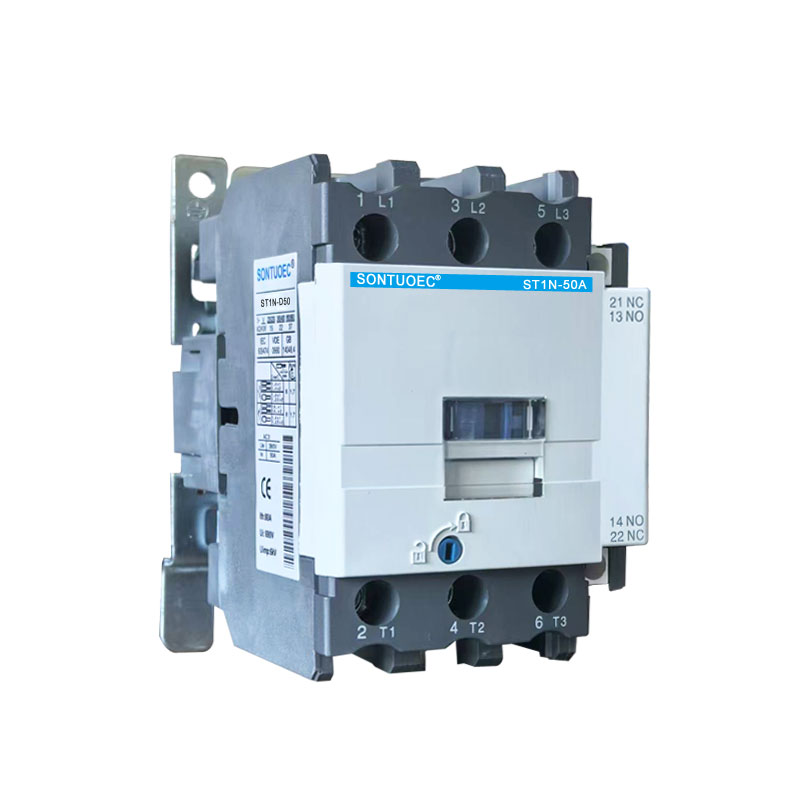

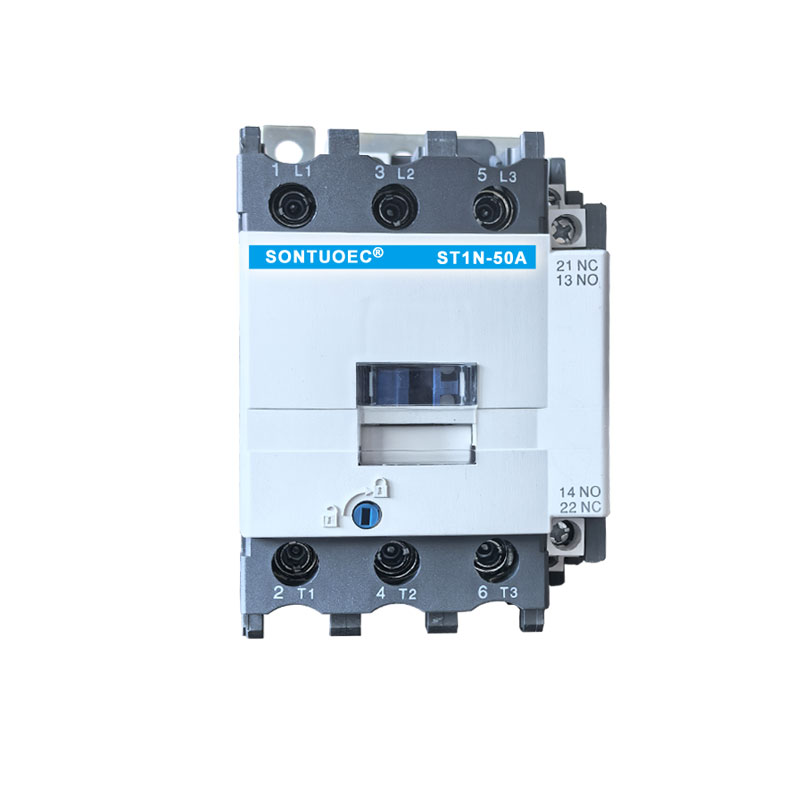

Sontuoec St1n 3p 4p AC कॉन्टैक्टर

SONTUOEC विभिन्न छोटे विद्युत उपकरणों के उत्पादन में विशेषज्ञता रखने वाले चीनी आपूर्तिकर्ताओं/निर्माताओं में से एक है ST1N सीरीज AC कॉन्टैक्टर सर्किट में 660V AC 50Hz या 60Hz तक रेटेड वोल्टेज, 95A तक रेटेड करंट, बनाने और तोड़ने, एसी मोटर को बार-बार शुरू करने और नियंत्रित करने के लिए उपयुक्त है। सहायक संपर्क ब्लॉक, टाइमर विलंब और मशीन-इंटरलॉकिंग डिवाइस आदि के साथ मिलकर, यह विलंब संपर्ककर्ता, मैकेनिकल इंटरलॉकिंग संपर्ककर्ता, स्टार-डेल्टा स्टार्टर बन जाता है। थर्मल रिले के साथ, इसे विद्युत चुम्बकीय स्टार्टर में जोड़ा जाता है। कॉन्टैक्टर का उत्पादन IEC 60947-1 के अनुसार किया जाता है।

नमूना:ST1N

जांच भेजें

उत्पाद वर्णन

वर्तमान कक्षा	9ए, 12ए, 18ए, 25ए, 32ए, 40ए, 50ए, 65ए, 80ए, 95ए (एसी-3,380वी)
रेटेड इंसुलियन वोल्टेज	एसी 660V
रेटेड कार्यशील वोल्टेज	AC380v,660V,50/60HZ
रेटेड नियंत्रण पावर-लाइन वोल्टेज	24V, 32V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V, 660V
खम्भों की संख्या	3पी,4पी
संचालन सुविधा	वोल्टेज आकर्षित करें:85%~110%Us; रिलीज़ वोल्टेज:20%~75%Us

संरचना और कार्य सिद्धांत

संरचना: ST1N AC कॉन्टैक्टर में मुख्य रूप से विद्युत चुम्बकीय प्रणाली (आयरन कोर, कॉइल और शॉर्ट-सर्किट रिंग आदि सहित), संपर्क प्रणाली (मुख्य संपर्क और सहायक संपर्क सहित) और आर्क बुझाने वाला उपकरण शामिल है।

कार्य सिद्धांत: जब एसटी1एन एसी कॉन्टैक्टर का कॉइल सक्रिय होता है, तो आयरन कोर एक चुंबकीय क्षेत्र उत्पन्न करता है, जो आर्मेचर को आकर्षित करता है और संपर्कों को कार्य करने के लिए प्रेरित करता है, जिससे मुख्य संपर्क और सहायक संपर्क बंद या डिस्कनेक्ट हो जाते हैं, इस प्रकार सर्किट के ऑन-ऑफ को नियंत्रित किया जाता है। आर्क बुझाने वाले उपकरण का उपयोग संपर्कों को क्षति से बचाने के लिए संपर्कों के डिस्कनेक्ट होने पर आर्क को बुझाने के लिए किया जाता है।

प्रकार एवं विशेषताएँ

1. प्रकार:

एसटी1एन एसी कॉन्टैक्टरों को उनके उपयोग और प्रदर्शन के अनुसार विभिन्न प्रकारों में वर्गीकृत किया जा सकता है, जैसे औद्योगिक कॉन्टैक्टर, भवन और घरेलू कॉन्टैक्टर। सामान्य मॉडलों में सीजे श्रृंखला (जैसे सीजेएक्स2 श्रृंखला, सीजे20 श्रृंखला, सीजेटी1 श्रृंखला) के साथ-साथ एबीबी, सीमेंस, श्नाइडर और अन्य ब्रांडों के श्रृंखला उत्पाद शामिल हैं।

2.विशेषताएं:

विश्वसनीय कार्य: ST1N AC कॉन्टैक्टर में उच्च कार्य विश्वसनीयता और स्थिरता होती है, और यह बड़े करंट और वोल्टेज का सामना कर सकता है।

स्थिर प्रदर्शन: इसकी संपर्क प्रणाली अच्छी विद्युत चालकता और उच्च तापमान घर्षण प्रतिरोध के साथ उच्च गुणवत्ता वाली सामग्री से बनी है।

सुविधाजनक रखरखाव: ST1N AC कॉन्टैक्टर्स की संरचना कॉम्पैक्ट होती है और इन्हें स्थापित करना और रखरखाव करना आसान होता है।

अनुप्रयोग परिदृश्य

एसटी1एन एसी कॉन्टैक्टर्स के पास बिजली प्रणालियों, औद्योगिक स्वचालन, भवन और घरेलू इलेक्ट्रिक्स में अनुप्रयोगों की एक विस्तृत श्रृंखला है। उदाहरण के लिए, बिजली प्रणाली में, इसका उपयोग मोटर के स्टार्ट-स्टॉप और दिशा परिवर्तन को नियंत्रित करने के लिए किया जा सकता है; औद्योगिक स्वचालन में, इसका उपयोग उत्पादन लाइन पर विभिन्न विद्युत उपकरणों के स्टार्ट-स्टॉप को नियंत्रित करने के लिए किया जा सकता है; भवन और घरेलू बिजली में, इसका उपयोग प्रकाश व्यवस्था और एयर कंडीशनिंग जैसे उपकरणों के चालू/बंद को नियंत्रित करने के लिए किया जा सकता है।
