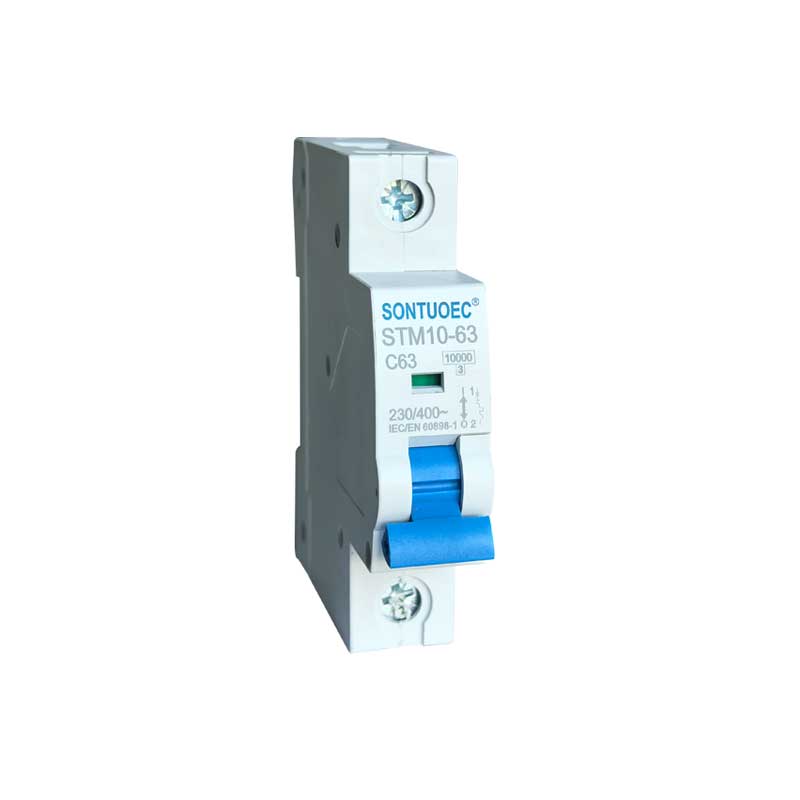

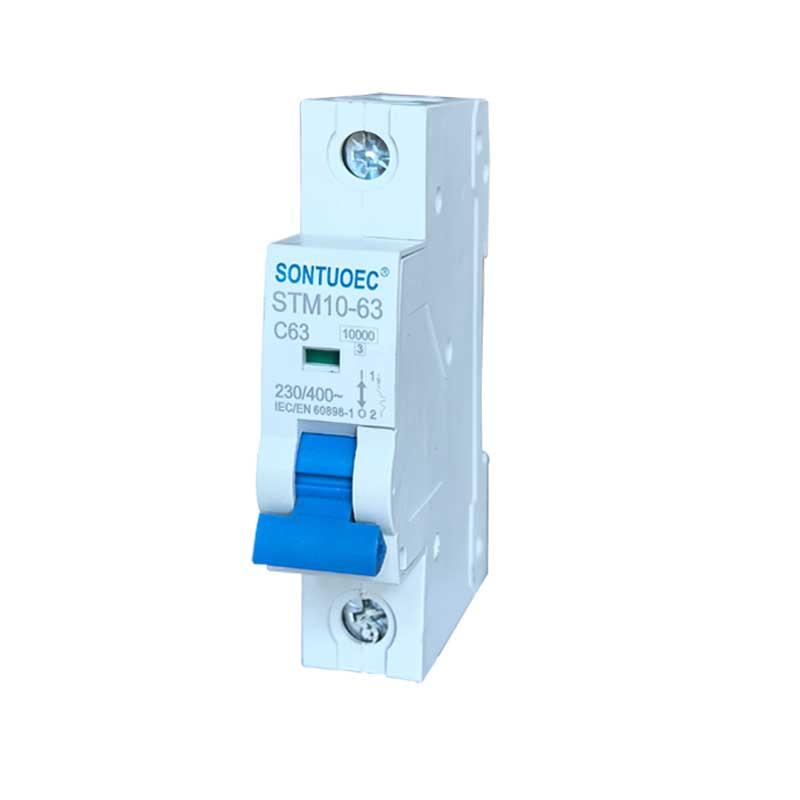

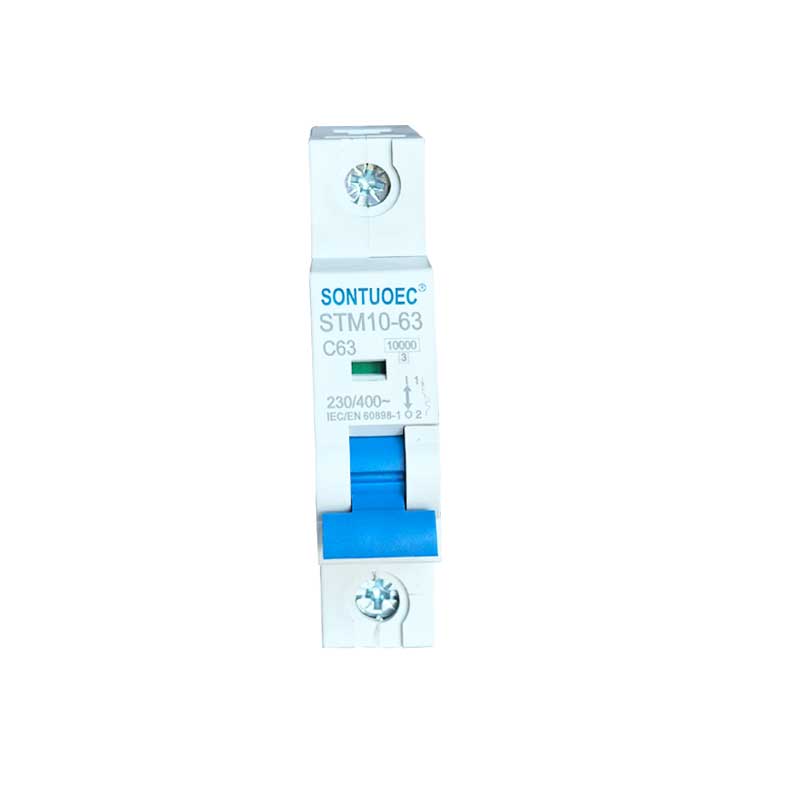

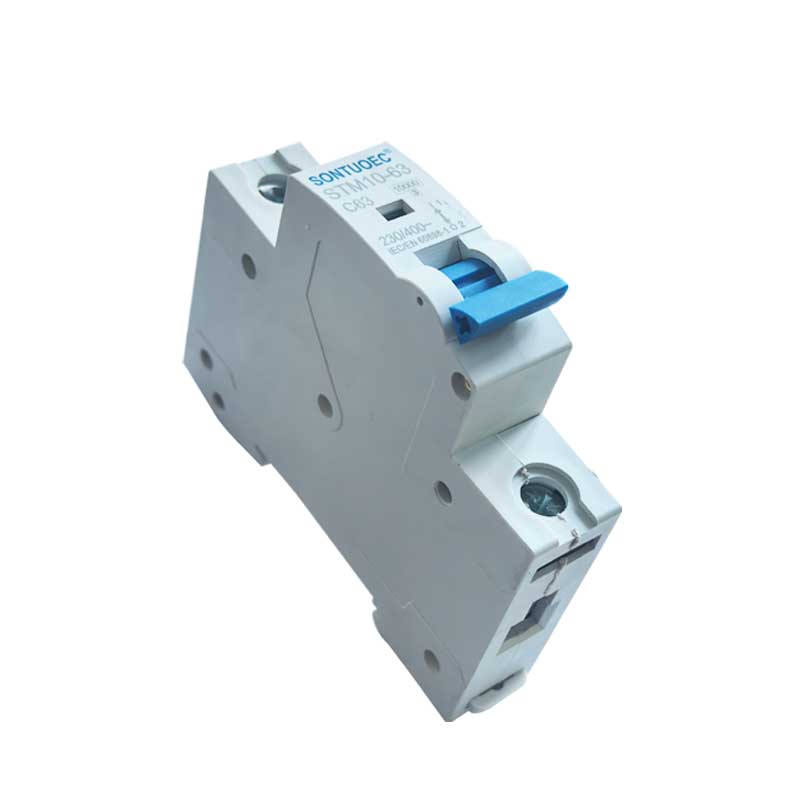

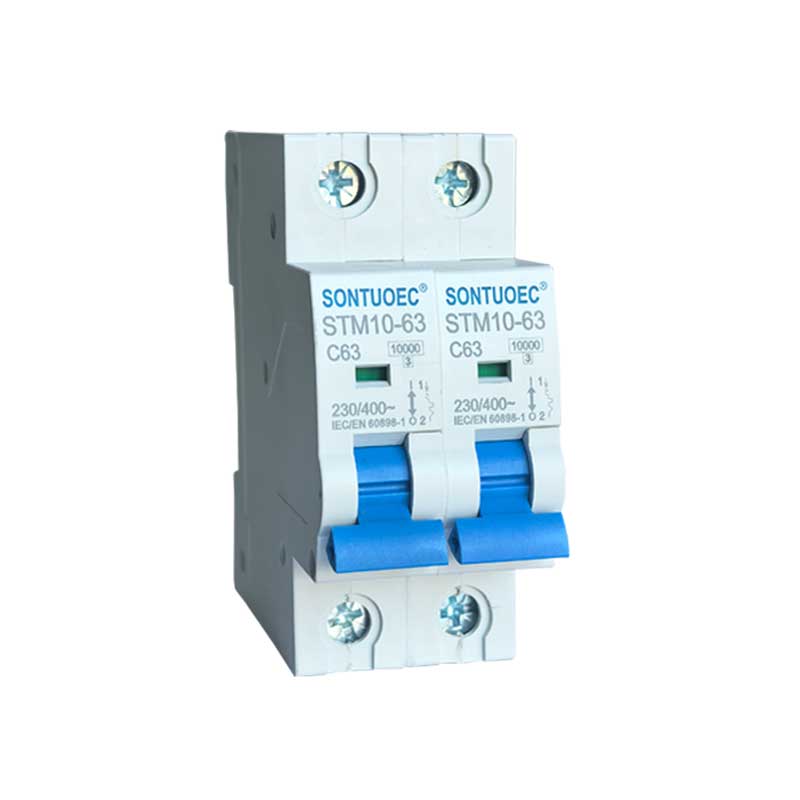

Sontuoec फ़ैक्टरी डायरेक्ट सेल MCB Stm10-63 सीरीज़ 6ka मिनिएचर सर्किट ब्रेकर

SONTUOEC विभिन्न छोटे विद्युत उपकरणों के उत्पादन में विशेषज्ञता रखने वाले चीनी आपूर्तिकर्ताओं/निर्माताओं में से एक है STM10-63 सीरीज हाई ब्रेकिंग मिनिएचर सर्किट ब्रेकर में उन्नत संरचना, विश्वसनीय प्रदर्शन, उच्च ब्रेकिंग क्षमता, सुंदर दिखने की विशेषताएं हैं और इसके खोल और हिस्से प्रभाव प्रतिरोध, मजबूत लौ-मंदक सुविधा के साथ सामग्री से बने होते हैं। यह 50 या 60 फ़्रीक्वेंसी, Ue 400V और उससे नीचे, Ui 63A और उससे नीचे की बिजली प्रणाली के लिए उपयुक्त है। इसका उपयोग मुख्य रूप से कार्यालय भवन, आवास, प्रकाश व्यवस्था, बिजली वितरण और उपकरणों के अधिभार और शॉर्ट सर्किट संरक्षण के लिए किया जाता है। आम तौर पर, इसका उपयोग बिजली प्रणाली के लगातार हस्तांतरण के रूप में भी नहीं किया जा सकता है। यह IEC60898.1 और GB10963.1 मानकों के अनुरूप है

नमूना:STM10-63

जांच भेजें

उत्पाद वर्णन

विशेष विवरण:

	मानक		आईईसी/ईएन 60898-1
विद्युतीय	रेटेड वर्तमान में	A	1,2,4,6,10,16,20,25,32,40,50,63ए
विशेषताएँ	डंडे	P	1,2,3,4
	रेटेड वोल्टेज यू.ई	V	एसी 230, 400
	इन्सुलेशन वोल्टेज यूआई	V	500
	रेटेड आवृत्ति	हर्ट्ज	50/60
	रेटेड ब्रेकिंग क्षमता	A	3000, 4500, 6000
	रेटेड आवेग वोल्टेज (1.2/50) यूआईएमपी का सामना करता है	V	4000
	1 मिनट के लिए ind.freq. पर ढांकता हुआ परीक्षण वोल्टेज	के.वी	2
	प्रदूषण का स्तर		2
	थर्मो-चुंबकीय रिलीज विशेषता		बी,सी,डी
यांत्रिक	विद्युत जीवन	t	4000
विशेषताएँ	यांत्रिक जीवन	t	10000
	सुरक्षा की डिग्री		आईपी20
	सेटिंग के लिए संदर्भ तापमान	ºसी	30
	तापीय तत्व का	ºसी	30
	परिवेश का तापमान	ºसी	-5~+40(विशेष आवेदन कृपया देखें
	(दैनिक औसत ≤35ºC के साथ)	ºसी	तापमान मुआवजा सुधार)
	भंडारण तापमान	ºसी	-25~+70
इंस्टालेशन	टर्मिनल कनेक्शन प्रकार		केबल/पिन-प्रकार बसबार
	केबल के लिए टर्मिनल आकार ऊपर/नीचे	मिमी2	25
	केबल के लिए टर्मिनल आकार ऊपर/नीचे	AWG	3 जुलाई 18 मिनट
	बसबार के लिए थर्मल आकार ऊपर/नीचे	मिमी2	25
	बसबार के लिए थर्मल आकार ऊपर/नीचे	AWG	3 जुलाई 18 मिनट
	आघूर्ण कसाव	N*m	2
	आघूर्ण कसाव	इन-एलबीएस	18
	बढ़ते		फास्ट क्लिप डिवाइस के माध्यम से डीआईएन रेल एन 60715(35मिमी) पर
	संबंध		ऊपर और नीचे से

STM10-63 लघु सर्किट ब्रेकर के मुख्य कार्य

1.अधिभार संरक्षण: जब सर्किट में करंट एमसीबी के रेटेड मूल्य से अधिक हो जाता है, तो एसटीएम10-63 मिनिएचर सर्किट ब्रेकर सर्किट और उपकरण को ओवरहीटिंग से बचाने के लिए निर्धारित समय के भीतर सर्किट को स्वचालित रूप से काट देगा।

2. शॉर्ट-सर्किट सुरक्षा: जब सर्किट में शॉर्ट-सर्किट होता है, तो STM10-63 मिनिएचर सर्किट ब्रेकर शॉर्ट-सर्किट करंट को सर्किट और उपकरण को नुकसान पहुंचाने से रोकने के लिए तुरंत सर्किट को काट देगा।

3. रिसाव संरक्षण (कुछ एमसीबी में यह कार्य होता है): रिसाव संरक्षण वाले एमसीबी के लिए, जब सर्किट में रिसाव होता है, तो एसटीएम 10-63 लघु सर्किट ब्रेकर व्यक्तिगत सुरक्षा की रक्षा के लिए सर्किट को तुरंत काट देगा।

एमसीबी के संचालन का सिद्धांत

एमसीबी में आमतौर पर एक थर्मल मैग्नेटिक या इलेक्ट्रॉनिक ट्रिप डिटेक्टर होता है, जिसका उपयोग सर्किट में करंट में बदलाव का पता लगाने के लिए किया जाता है। जब करंट असामान्य होता है, तो स्ट्राइकर एमसीबी के ट्रिपिंग तंत्र को चालू कर देता है, जिससे एसटीबी1-63 मिनिएचर सर्किट ब्रेकर सर्किट को तुरंत काट देता है।

1.थर्मल मैग्नेटिक स्ट्राइकर: यह ट्रिपिंग को ट्रिगर करने के लिए कंडक्टर से करंट गुजरने पर उत्पन्न गर्मी का उपयोग करता है। जब करंट बहुत अधिक होता है, तो कंडक्टर गर्म हो जाता है, जिससे थर्मल मैग्नेटिक स्ट्राइकर के अंदर का बाईमेटल झुक जाता है, जिससे ट्रिपिंग तंत्र चालू हो जाता है।

2.इलेक्ट्रॉनिक स्ट्राइकर: यह वर्तमान परिवर्तनों का पता लगाने और ट्रिपिंग तंत्र की कार्रवाई को नियंत्रित करने के लिए इलेक्ट्रॉनिक घटकों का उपयोग करता है। जब असामान्य करंट का पता चलता है, तो इलेक्ट्रॉनिक स्ट्राइकर सर्किट को काटने के लिए ट्रिपिंग तंत्र को एक संकेत भेजता है।

एमसीबी के अनुप्रयोग परिदृश्य

सर्किट और उपकरणों को असामान्य धाराओं से होने वाले नुकसान से बचाने के लिए आवासीय, वाणिज्यिक और औद्योगिक क्षेत्रों में विद्युत प्रणालियों में एमसीबी का व्यापक रूप से उपयोग किया जाता है। वे आम तौर पर वितरण बक्से, स्विचबोर्ड या नियंत्रण कैबिनेट में स्थापित होते हैं और सर्किट के मुख्य स्विच या शाखा स्विच के रूप में उपयोग किए जाते हैं।

एमसीबी का चयन एवं स्थापना

1.चयन: एमसीबी का चयन करते समय, आपको सर्किट के रेटेड वर्तमान, वोल्टेज स्तर, सुरक्षा विशेषताओं और क्या रिसाव संरक्षण की आवश्यकता है जैसे कारकों पर विचार करना होगा। यह सुनिश्चित करना भी महत्वपूर्ण है कि चयनित एसटीबी1-63 मिनिएचर सर्किट ब्रेकर स्थानीय विद्युत सुरक्षा मानकों और विनियमों का अनुपालन करता है।

2.स्थापना: एसटीबी1-63 मिनिएचर सर्किट ब्रेकर को संक्षारक गैसों से मुक्त सूखे, हवादार वातावरण में स्थापित किया जाना चाहिए और यह सुनिश्चित करना चाहिए कि यह सही और सुरक्षित रूप से वायर्ड है। स्थापना के दौरान, प्रासंगिक विद्युत सुरक्षा नियमों और संचालन प्रक्रियाओं का पालन किया जाना चाहिए।
