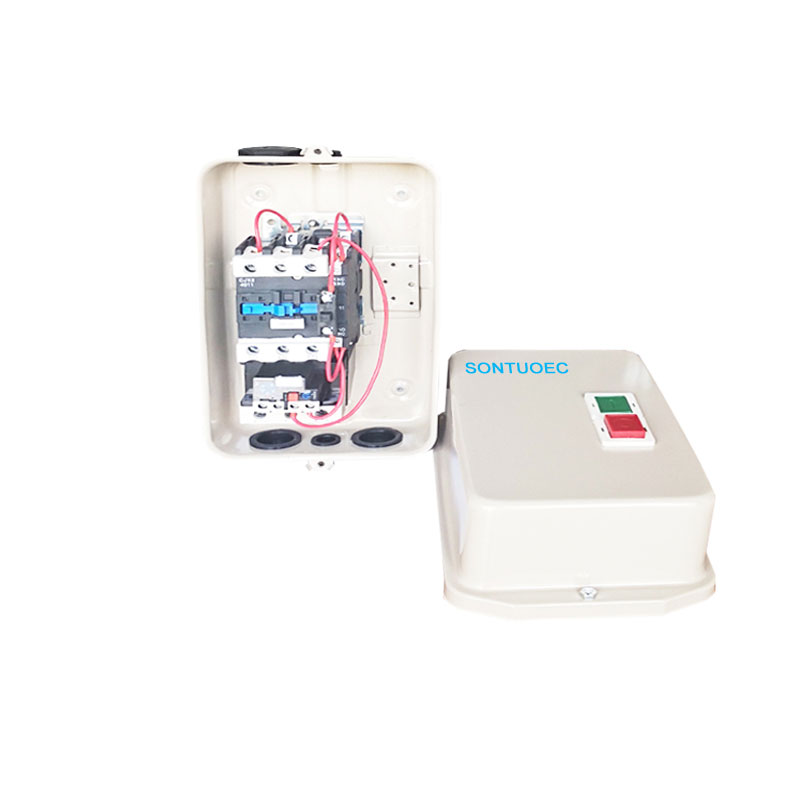

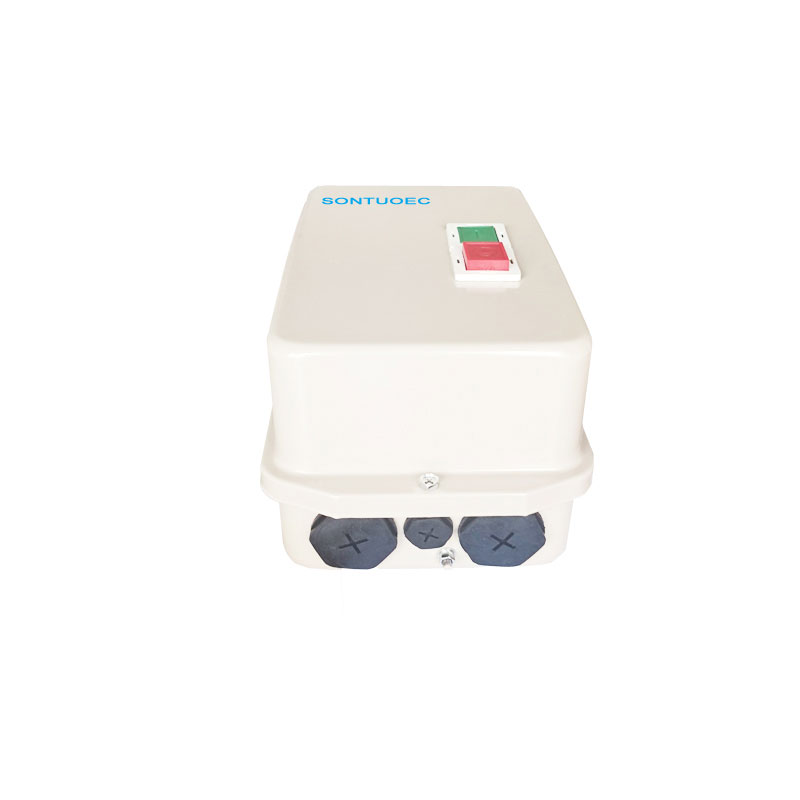

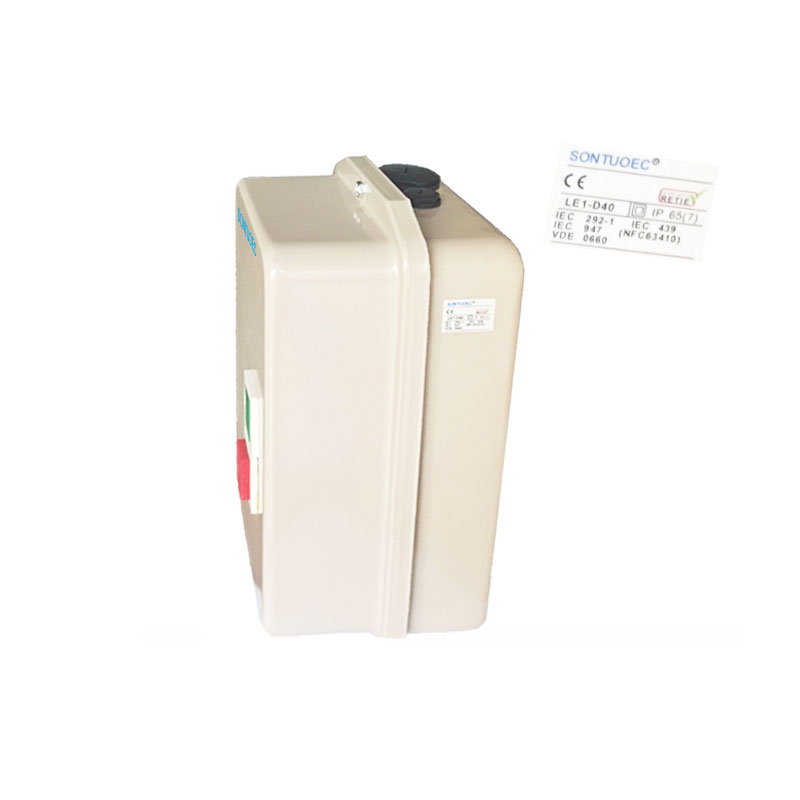

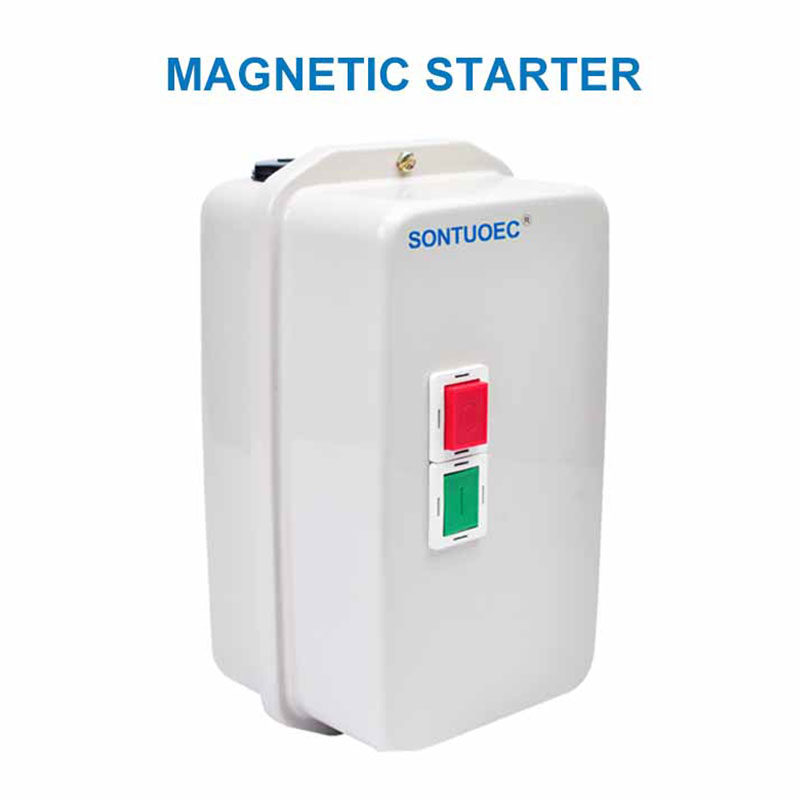

SLE1-D श्रृंखला चुंबकीय स्टार्टर एक विद्युत नियंत्रण उपकरण है जो विद्युत चुम्बकीय बल द्वारा एक इलेक्ट्रिक मोटर के शुरुआती और रोक को संचालित करता है। इसमें आमतौर पर एक विद्युत चुम्बकीय कॉइल होता है, जो कि सक्रिय होने पर, एक चुंबकीय क्षेत्र का उत्पादन करता है जो एक लोहे को कोर के आंदोलन को आकर्षित करता है, जो मोटर के नियंत्रण को प्राप्त करने के लिए संपर्कों को समापन या टूटने को चलाता है।
उत्पाद मोड नं। | SLE1-09 और 12 | Suved, संरक्षित TOLP429 (3) या, F659 (4) में डबल | ||||||
दीवार | SLE1-18 और 25 | Suved, संरक्षित TOLP427 (3) या, F5577 (4) में डबल | ||||||
SLE1-32 और 95 | MATAL, LP65 से 559 | |||||||
नियंत्रण (2 पुश बटन संलग्नक कवर) |
SLE1-32 और 95 | 1 ग्रीन स्टार्ट बटन ‘1 ', 1RED STOP/TESET BUTTION" O " | ||||||
कनेक्शन | SLE1-32 और 95 | इलेक्ट्रिकोल पावर एंड कंट्रोल रिकॉर्ट कनेक्शन |
प्रकार | SLE1-9 | SLE1-12 | SLE1-18 | SLE1-25 | SLE1-32 | SLE1-40 | SLE1-50 | SLE1-65 | SLE1-80 | SLE1-95 | |
KW/HP (AC-3) RETED POWER (AC-3) IEC60947-4 |
220V | 2.2/3 | 3/4 | 4/5.5 | 5.5/7.5 | 7.5/10 | 11/5 | 15/20 | 18.5/25 | 22/35 | 25/35 |
380V | 4/5.5 | 5.5/7.5 | 7.5/10 | 11/15 | 15/20 | 18.5/25 | 22/30 | 30/40 | 37/50 | 45/60 | |
रिटेड करंट (एसी -3) GB14048.4 |
220V | 9 | 12 | 15 | 21 | 26 | 36 | 52 | 63 | 75 | 86 |
380V | 9 | 12 | 16 | 21 | 25 | 37 | 43 | 59 | 72 | 85 | |
रिटेड हीटिंग करंट (ए) | 25 | 32 | 40 | 50 | 60 | 80 | 125 | ||||
रिटायर्ड इन्सुटेड वोल्टेज (वी) 660 | |||||||||||
Auxicary संपर्क एसी-15 |
संपर्क | मानक | 1no | 1NO+1NC | |||||||
रिटेड करंट (ए) | 220V | 1.6 | |||||||||
380V | 0.95 | ||||||||||
सूटबी थर्मल रिले | LR2D-1305/1314 (0.63 ~ 1.0/7 ~ 10) |
LR2D-1316 (९ ~ १३) |
LR2D-1321 (12 ~ 18) |
LR2D-1322 (१ (~ २५) |
LR2D-1353 (२३ ~ ३२) |
LR2D-3355 (३० ~ ४०) |
LR2D-3359 (४ (~ ६५) |
LR2D-3361 (55 ~ 70) |
LR2D-3363 (63 ~ 80) |
LR2D-3365 (80 ~ 93) |
|
संलग्नक रेटिंग | LP65 |
संचालन सिद्धांत
SLE1-D श्रृंखला चुंबकीय स्टार्टर का कार्य सिद्धांत विद्युत चुम्बकीय प्रेरण और विद्युत चुम्बकीय बल की बातचीत पर आधारित है। जब नियंत्रण बिजली की आपूर्ति ऊर्जावान होती है, तो विद्युत चुम्बकीय कॉइल एक चुंबकीय क्षेत्र उत्पन्न करता है, जो लोहे को कोर को स्थानांतरित करने और संपर्कों को बंद करने के लिए आकर्षित करता है, और मोटर को बिजली के साथ आपूर्ति की जाती है और यह दौड़ना शुरू कर देता है। जब नियंत्रण बिजली की आपूर्ति डी-एनर्जेटेड हो जाती है, तो चुंबकीय क्षेत्र गायब हो जाता है, लोहे की कोर वसंत की कार्रवाई के तहत रीसेट करता है, संपर्क टूट जाते हैं और मोटर रुक जाता है।
विभिन्न प्रकार के SLE1-D चुंबकीय शुरुआत हैं, जैसे कि डायरेक्ट ऑन-लाइन (DOL) SLE1-D चुंबकीय शुरुआत, स्टार-डेल्टा (स्टार-डेल्टा) स्टार्टर्स, ऑटोट्रांसफॉर्मर स्टार्टर्स और इतने पर। विभिन्न प्रकार के SLE1-D चुंबकीय शुरुआत में अलग-अलग विशेषताएं और अनुप्रयोग की गुंजाइश होती है।
1. डायरेक्ट ऑन-लाइन (डीओएल) SLE1-D चुंबकीय स्टार्टर:
सरल संरचना, कम लागत।
छोटे पावर मोटर्स के नियंत्रण को शुरू करने और रोकने के लिए उपयुक्त है।
2. स्टार-डेल्टा (स्टार-डेल्टा) स्टार्टर:
मोटर की वायरिंग को बदलकर, यह शुरू होने के दौरान वोल्टेज और करंट को कम करने के उद्देश्य को महसूस करता है।
मध्यम पावर मोटर शुरू करने के लिए उपयुक्त नियंत्रण के लिए उपयुक्त।
3.AUTOTRANSFORMER स्टार्टर:
मोटर शुरू करते समय वोल्टेज और करंट को कम करने के लिए एक ऑटोट्रांसफॉर्मर का उपयोग करता है।
उच्च शक्ति मोटर्स के शुरुआती नियंत्रण पर लागू होता है।
SLE1-D चुंबकीय शुरुआत व्यापक रूप से विभिन्न औद्योगिक और वाणिज्यिक अनुप्रयोगों जैसे विनिर्माण, निर्माण, कृषि और परिवहन में उपयोग की जाती है। वे विभिन्न प्रकार के मोटर्स को नियंत्रित करने के लिए उपयोग किए जाते हैं जैसे कि तीन-चरण एसिंक्रोनस मोटर्स, डीसी मोटर्स, आदि के लिए स्वचालित उत्पादन और उपकरणों के रिमोट कंट्रोल के लिए।
