आरसीबीओ बी मॉडल 2 पी 4 पी अवशिष्ट वर्तमान सर्किट ब्रेकर

Sontuoec चीनी आपूर्तिकर्ताओं/ निर्माताओं में से एक है RCBO B मॉडल 2P 4P 4P अवशिष्ट वर्तमान सर्किट ब्रेकर मॉडल को टाइप A पर काम किया जाता है और इसके अलावा चिकनी डीसी अवशिष्ट धाराओं के लिए, अवशिष्ट डीसी धाराएं जो सर्किट और उच्च आवृत्ति एसी अवशिष्ट धाराओं को सुधारने के परिणामस्वरूप हो सकती हैं। यह तीन चरण नेटवर्क पर कंटेन्यूट फॉल्ट करंट की घटना में सुरक्षा करता है। इसका उपयोग आमतौर पर रिचार्जिंग स्टेशन, मेडिकल उपकरण और उपकरणों, नियंत्रकों और चर गति ड्राइव, बल्लेबाज शुल्क और इनवर्टर (डीसी) के क्षेत्र में किया जाता है ... STRO6-80B IEC/EN61009-1 और IEC/EN62423 मानक के साथ अनुपालन करता है।

नमूना:STRO6-80B

जांच भेजें

उत्पाद वर्णन

विशेष विवरण:

विद्युतीय विशेषता	मानक		IEC/61009-1; और IEC/EN62423
	प्रकार (पृथ्वी रिसाव का तरंग रूप)		बी (इलेक्ट्रॉनिक प्रकार)
	में रेटेड करंट	A	6,10,16,20,25,32,40,63,80a

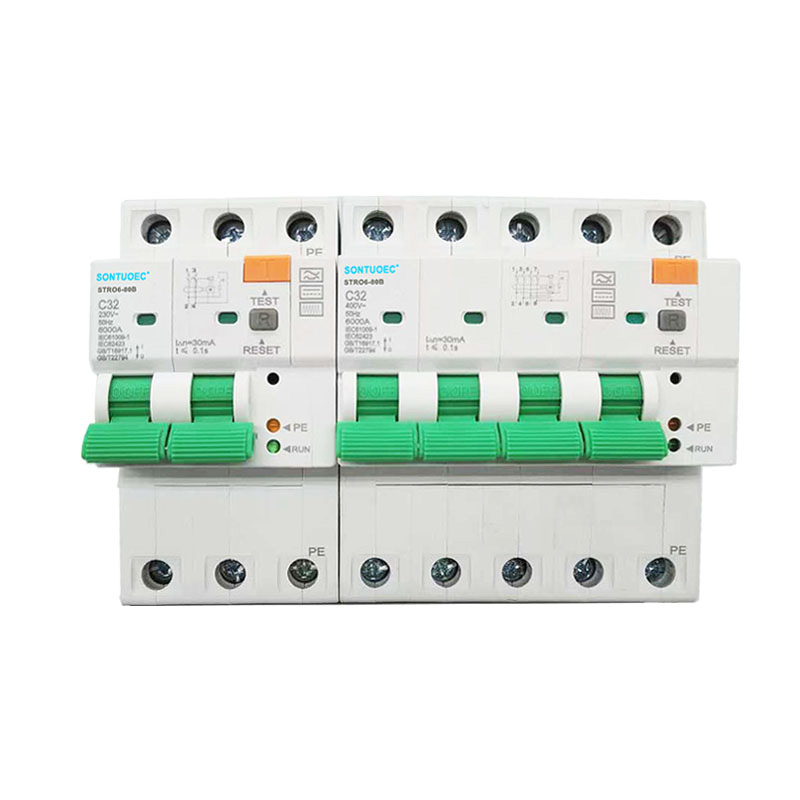

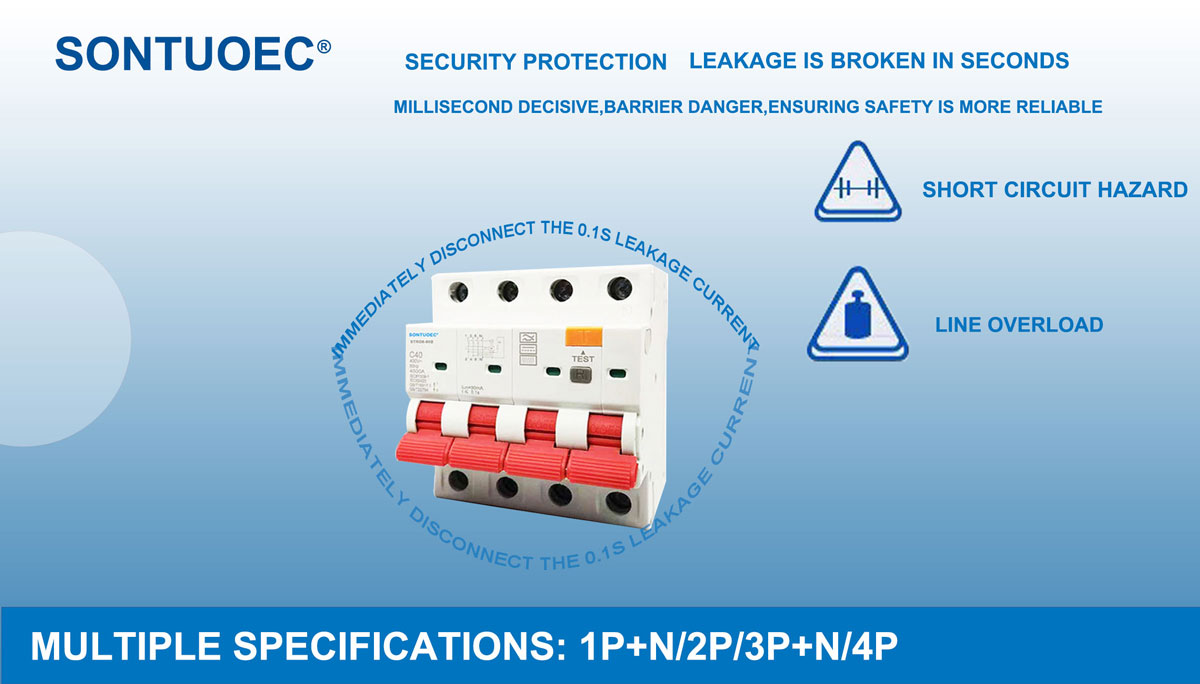

	डंडे	P	1p+n, 3p+n
	रेटेड वोल्टेज यू	V	IP+N: 230/240V; 3P+N: 400/415V
	रेटेड संवेदनशीलता i n	A	0.03,0.1,0.3
	इन्सुलेशन वोल्टेज यूआई	V	500
	रेटेड अवशिष्ट बनाना और	A	500 (में = 25 ए/40 ए)
	ब्रेकिंग क्षमता मैं एम	A	630 (63 ए में)
	शॉर्ट-सर्किट करंट आई सी	A	10000
	एससीपीडी फ्यूज	A	10000
	I n के तहत समय तोड़ें	s	≤0.1
	रेटेड आवृत्ति	हर्ट्ज	50
	रेटेड आवेग वोल्टेज (1.2/5.0) यूआईएमपी	V	4000
मैकेनिक विशेषताएँ	Ind में ढांकता हुआ परीक्षण वोल्टेज। फ्रेड। 1min के लिए	केवी	2.5
	प्रदूषण का स्तर		2
	विद्युत जीवन		2000
	मैकेनिक इफे		10000
	दोष वर्तमान संकेतक		हाँ
	सुरक्षा की डिग्री		IP20

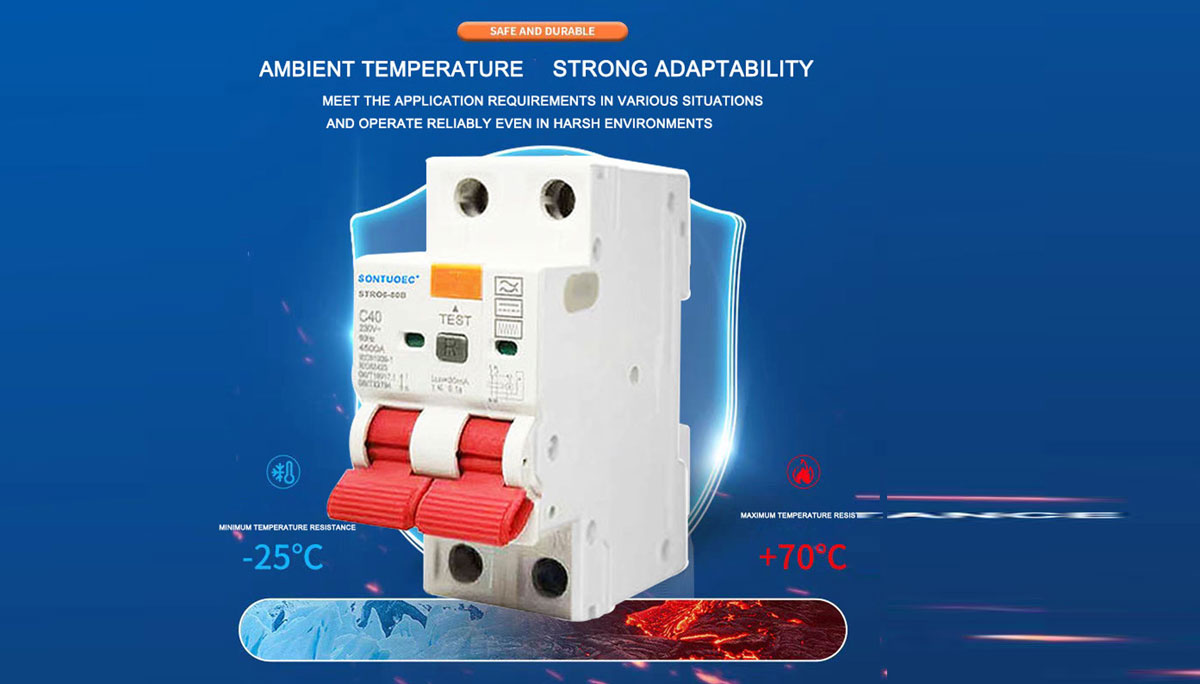

	परिवेश का तापमान (दैनिक औसत 35 के साथ)	ºC	-40 ~+55ºC
	भंडारण तापमान	ºC	-40 ~+70ºC

RCBO STRO6-80B इस प्रकार कई मुख्य कार्य हैं

अधिभार संरक्षण: जब सर्किट में करंट STRO6-80B RCBO के रेटेड मान से अधिक हो जाता है, तो यह सर्किट और उपकरणों को ओवरहीटिंग से रोकने के लिए समय की एक निर्धारित अवधि के भीतर स्वचालित रूप से सर्किट को काट देगा, इस प्रकार आग और क्षति से बचता है।

शॉर्ट सर्किट प्रोटेक्शन: जब एक सर्किट में शॉर्ट सर्किट होता है, तो STRO6-80B RCBO सर्किट और उपकरणों को गंभीर नुकसान पहुंचाने से शॉर्ट सर्किट करंट को रोकने के लिए सर्किट को जल्दी से काट देगा।

लीकेज प्रोटेक्शन: STRO6-80B RCBO एक सर्किट में अवशिष्ट वर्तमान (यानी, रिसाव करंट) का पता लगाने में सक्षम है। जब अवशिष्ट वर्तमान सेट सीमा से अधिक हो जाता है, तो RCBO B मॉडल 2P 4P 4P अवशिष्ट वर्तमान सर्किट ब्रेकर इलेक्ट्रोक्यूशन दुर्घटनाओं और विद्युत आग को रोकने के लिए बहुत कम समय में सर्किट को काट देगा।

STRO6-80B RCBO के संचालन का सिद्धांत

STRO6-80B RCBO में एक आंतरिक थर्मल चुंबकीय यात्रा डिटेक्टर (अधिभार और शॉर्ट सर्किट सुरक्षा के लिए) और एक अवशिष्ट वर्तमान डिटेक्टर (रिसाव सुरक्षा के लिए) होता है। जब सर्किट में वर्तमान या अवशिष्ट वर्तमान असामान्य होता है, तो इसी स्ट्राइकर STRO6-80B RCBO के ट्रिपिंग तंत्र को ट्रिगर करता है, जिससे यह सर्किट को जल्दी से काट देता है।

1. थर्मल मैग्नेटिक ट्रिपर: यह गर्मी और चुंबकीय क्षेत्र का उपयोग करता है जब वर्तमान ट्रिपिंग को ट्रिगर करने के लिए कंडक्टर से गुजरता है। जब करंट बहुत अधिक होता है, तो कंडक्टर गर्म हो जाता है और एक चुंबकीय क्षेत्र उत्पन्न करता है, जिससे थर्मल चुंबकीय स्ट्राइकर के अंदर द्विध्रुवीय को मोड़ने के लिए या आयरन कोर को आकर्षित करने के लिए चुंबक का कारण बनता है, इस प्रकार ट्रिपिंग तंत्र को ट्रिगर करता है।

2.residual वर्तमान डिटेक्टर: यह सर्किट में अवशिष्ट वर्तमान का पता लगाने के लिए एक शून्य अनुक्रम वर्तमान ट्रांसफार्मर का उपयोग करता है। जब अवशिष्ट वर्तमान सेट सीमा से अधिक हो जाता है, तो अवशिष्ट वर्तमान डिटेक्टर सर्किट को काटने के लिए ट्रिपिंग तंत्र को एक संकेत भेजेगा।

STRO6-80B RCBO की विशेषताएं

मल्टी-फंक्शनल इंटीग्रेशन: STRO6-80B RCBO ओवरलोड, शॉर्ट-सर्किट और लीकेज प्रोटेक्शन फ़ंक्शंस को एकीकृत करता है, इलेक्ट्रिकल सिस्टम के डिजाइन और इंस्टॉलेशन को सरल बनाता है।

उच्च संवेदनशीलता: STRO6-80B RCBOS सर्किट में असामान्य और अवशिष्ट धाराओं का पता लगा सकते हैं और विश्वसनीय सुरक्षा प्रदान कर सकते हैं।

स्थापित करने और बनाए रखने के लिए आसान: STRO6-80B RCBOs आमतौर पर आसान स्थापना और रखरखाव के लिए मॉड्यूलर किए जाते हैं।

उच्च सुरक्षा: STRO6-80B RCBOs को इलेक्ट्रिकल सिस्टम के सुरक्षित संचालन को सुनिश्चित करने के लिए उच्च सुरक्षा और विश्वसनीयता के लिए सख्ती से परीक्षण और प्रमाणित किया जाता है।

STRO6-80B RCBO के आवेदन परिदृश्य

STRO6-80B RCBOs व्यापक रूप से आवासीय, वाणिज्यिक और औद्योगिक क्षेत्रों में विद्युत प्रणालियों में उपयोग किए जाते हैं, विशेष रूप से उन लोगों को जिन्हें एक साथ अधिभार, शॉर्ट सर्किट और पृथ्वी रिसाव सुरक्षा की आवश्यकता होती है। वे आमतौर पर वितरण बक्से, स्विचबोर्ड या नियंत्रण अलमारियाँ में स्थापित होते हैं ताकि सर्किट और उपकरण को असामान्य वर्तमान और वोल्टेज के कारण होने वाले नुकसान से बचाया जा सके, और इलेक्ट्रोक्यूशन को रोकने के लिए।
