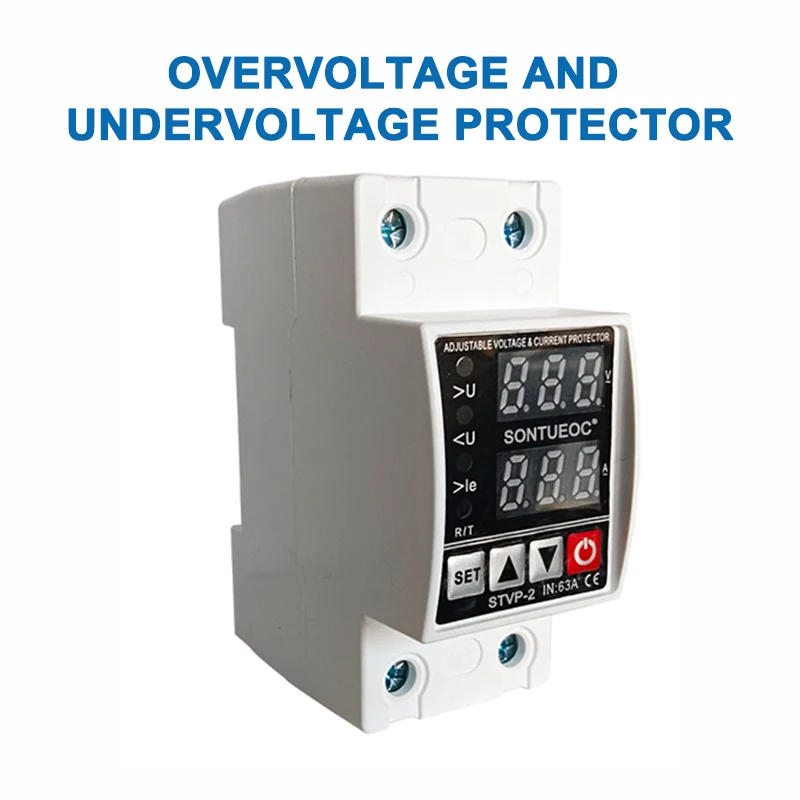

ओवरवॉल्टेज और अंडरवोल्टेज रक्षक एक सुरक्षात्मक उपकरण है जिसका उपयोग सर्किट में वोल्टेज को एक सेट मूल्य और हानिकारक उपकरणों से अधिक से रोकने के लिए किया जाता है। एक अंडरवोल्टेज रक्षक एक सुरक्षात्मक उपकरण है जिसका उपयोग सर्किट में वोल्टेज को बहुत कम होने से रोकने और उपकरण को नुकसान पहुंचाने के लिए किया जाता है या इसे ठीक से कार्य करने में विफल होने के कारण होता है।

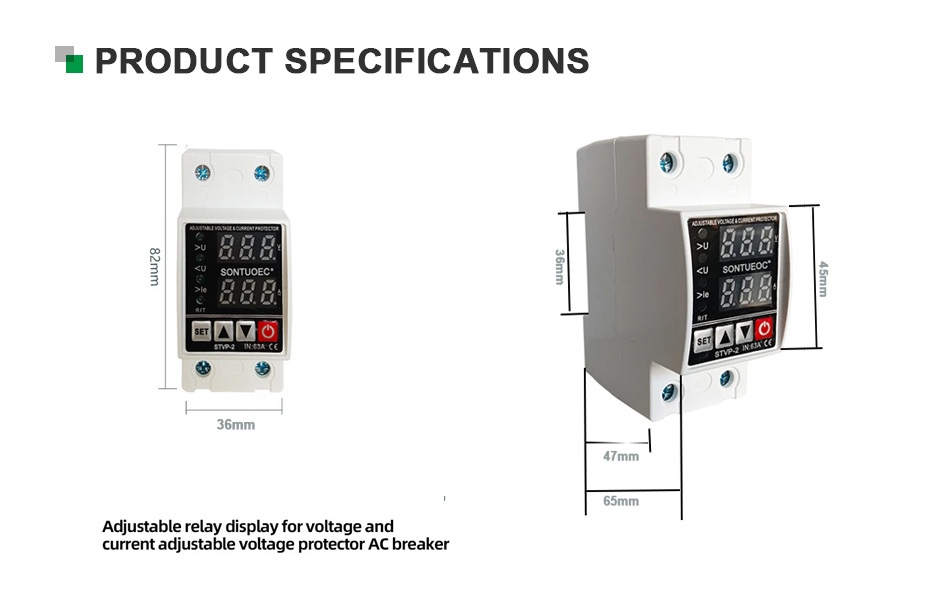

उत्पाद पैरामीटर:

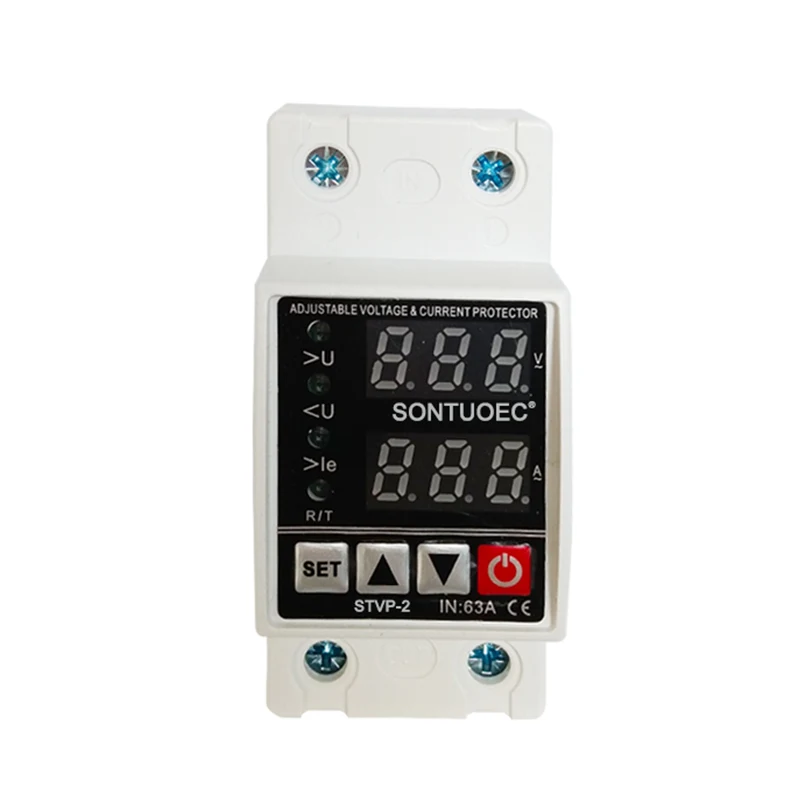

नमूना संख्या | एसटीवीपी -2 |
बिजली की आपूर्ति | 230VAC 50/60Hz |
Max.loading शक्ति | 1 ~ 63A समायोज्य (डिफ़ॉल्ट: 63 ए) |
अधिक वोल्टेज संरक्षण मूल्य सीमा | 230V ~ 300 ~ ऑफ (डिफ़ॉल्ट: 270V) |
अधिक वोल्टेज वसूली वोल्टेज सीमा | 225V--295V (डिफ़ॉल्ट: 250V) |
अधिक वोल्टेज संरक्षण कार्य काल | 0.1s ~ 30s (डिफ़ॉल्ट मूल्य: 0.5s) |
ओवर-वोल्टेज आर देरी का समय | 1S ~ 500s (डिफ़ॉल्ट: 30S) |
अंडर वोल्टेज संरक्षण मूल्य सीमा | 140V--210V --Off (डिफ़ॉल्ट: 170V) |
अंडर वोल्टेज वसूली वोल्टेज सीमा | 145V--215V (डिफ़ॉल्ट: 190V) |
अंडर वोल्टेज संरक्षण कार्य काल | 0.1s ~ 30s (डिफ़ॉल्ट: 0.5S) |
अंडर-वोल्टेज आर इकोवरी देरी समय | 1S ~ 500s (डिफ़ॉल्ट: 30S) |
से अधिक वर्तमान समायोजन रेंज | 1-40A (डिफ़ॉल्ट 20a) 1-63a (डिफ़ॉल्ट: 40 ए) |
से अधिक वर्तमान क्रिया सीमा | 0.1 ~ 30 सेकंड (डिफ़ॉल्ट: 0.5S) |
ओवर-करंट आर इकोवरी देरी समय | 1S ~ 500s (डिफ़ॉल्ट: 30S) |
पावर-ऑन देरी समय | 1S ~ 500s (डिफ़ॉल्ट: 10S) |
शक्ति उपभोग | <2w |
बिजली मशीनरी जीवन | 100,000 बार |

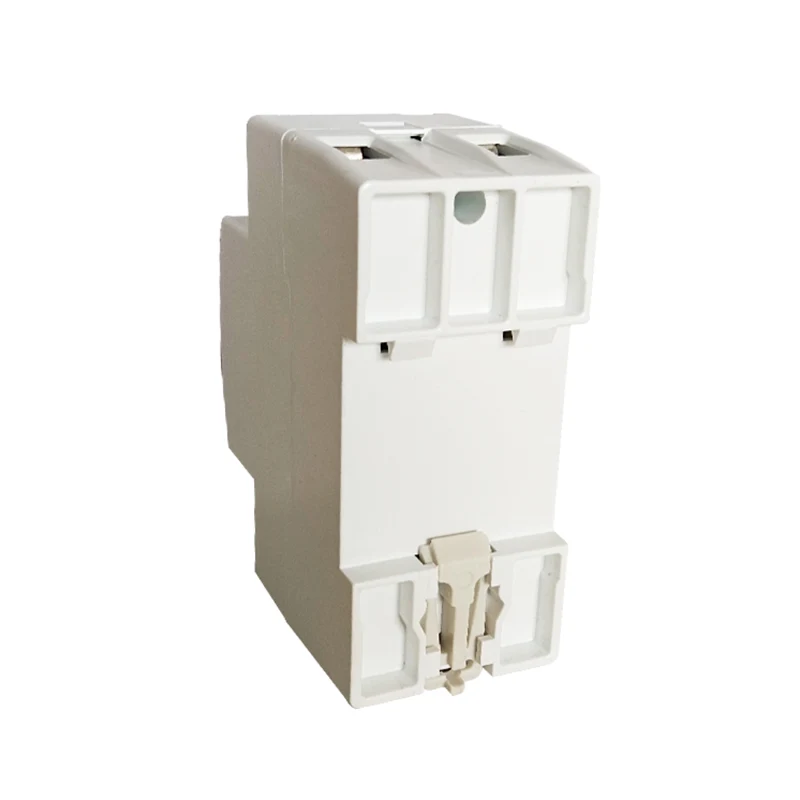

इंस्टालेशन | 35 मिमी दीन रेल |

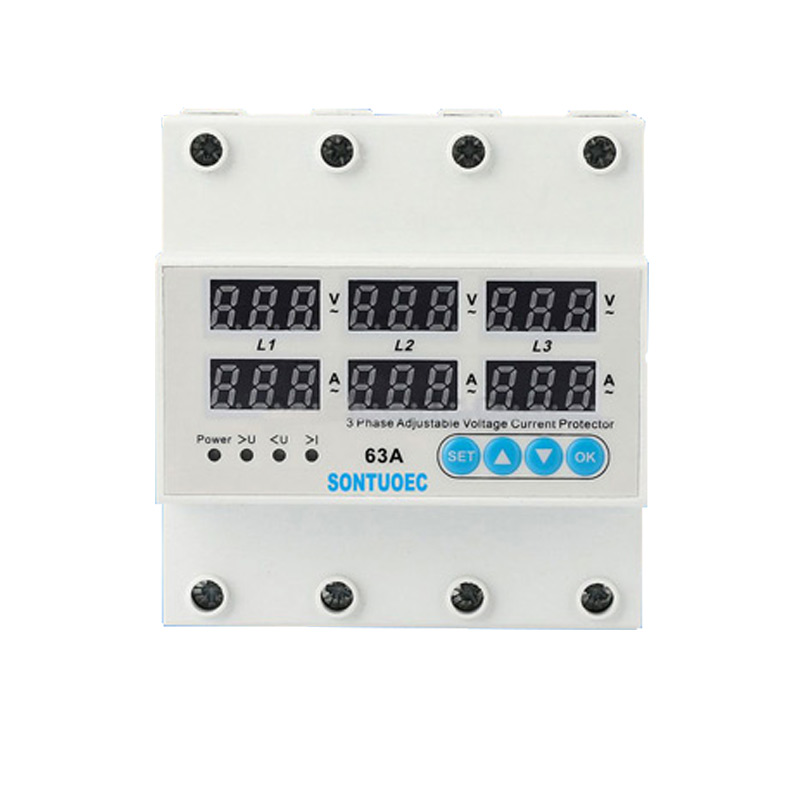

तीन-चरण संतुलन गति समय
नहीं। |
सेटिंग करंट का समय |
गति काल |
स्टार्ट कंडीशन |
परिवेश का तापमान |
||
1 |
1.05 |
> 2h |
कोल्ड स्टेट |
20 ± 5OC |
||
2 |
1.2 |
<2h |
गर्मी की स्थिति |
|||
3 |
1.5 |
<4min |
||||
4 |
7.2 |
10 ए |
2S |
≤63a |
कोल्ड स्टेट |
|
10 |
4S |
> 63 ए |
चरण-बरण गति विशेषता
नहीं। |
सेटिंग करंट का समय |
गति काल |
स्टार्ट कंडीशन |
परिवेश का तापमान |
|
कोई भी दो चरण |
एक और चरण |
||||
1 |
1 |
0.9 |
> 2h |
कोल्ड स्टेट |
20 ± 5OC |
2 |
1.15 |
0 |
<2h |
गर्मी की स्थिति |
ऑपरेशन का सिद्धांत:
सर्किट में वोल्टेज की निगरानी करके, जब वोल्टेज सेट मूल्य से कम होता है, तो कम वोल्टेज रक्षक बिजली की आपूर्ति में कटौती करेगा या उपकरण को क्षतिग्रस्त होने से रोकने के लिए अन्य सुरक्षात्मक उपाय करेगा या अंडरवोल्टेज के कारण सामान्य रूप से काम करने में असमर्थ होगा।
आवेदन परिदृश्य:
विभिन्न अवसरों के लिए उपयुक्त जिनके लिए स्थिर वोल्टेज आपूर्ति की आवश्यकता होती है, जैसे कि इलेक्ट्रिक पावर सिस्टम, औद्योगिक स्वचालन नियंत्रण प्रणाली, घरेलू उपकरण और इतने पर।
विशेषताएँ:
उच्च संवेदनशीलता, सटीक कार्रवाई और विश्वसनीय सुरक्षा द्वारा विशेषता।
यह उपकरणों को अंडर-वोल्टेज क्षति से बचा सकता है और यह सुनिश्चित कर सकता है कि उपकरण एक स्थिर वोल्टेज वातावरण के तहत सामान्य रूप से काम करता है।
नोट किया गया: जब आप पहली बार उत्पाद को जोड़ते हैं, तो आपको लगभग 10 सेकंड (पावर-ऑन देरी समय: 1 s ~ 50 0s (डिफ़ॉल्ट: 10 s)) का इंतजार करना होगा, लाल बत्ती बंद होने के बाद, फिर उत्पाद काम करेगा।
अलग -अलग ओवरवॉल्टेज और अंडरवोल्टेज रक्षक के अलावा, एकीकृत रक्षक हैं जो ओवरवॉल्टेज और अंडरवोल्टेज संरक्षण दोनों प्रदान करते हैं। इन संयुक्त रक्षक आमतौर पर अधिक व्यापक सुरक्षा विशेषताएं होते हैं और एक ही समय में कई वोल्टेज विसंगतियों का जवाब देने में सक्षम होते हैं, जो सर्किट और उपकरणों के लिए अधिक व्यापक सुरक्षा प्रदान करते हैं।
