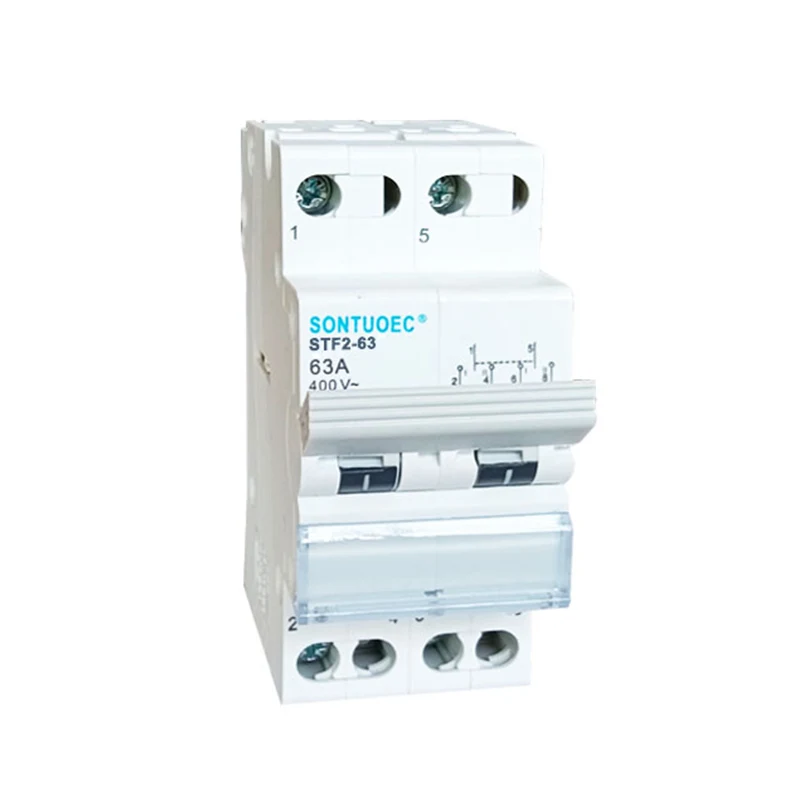

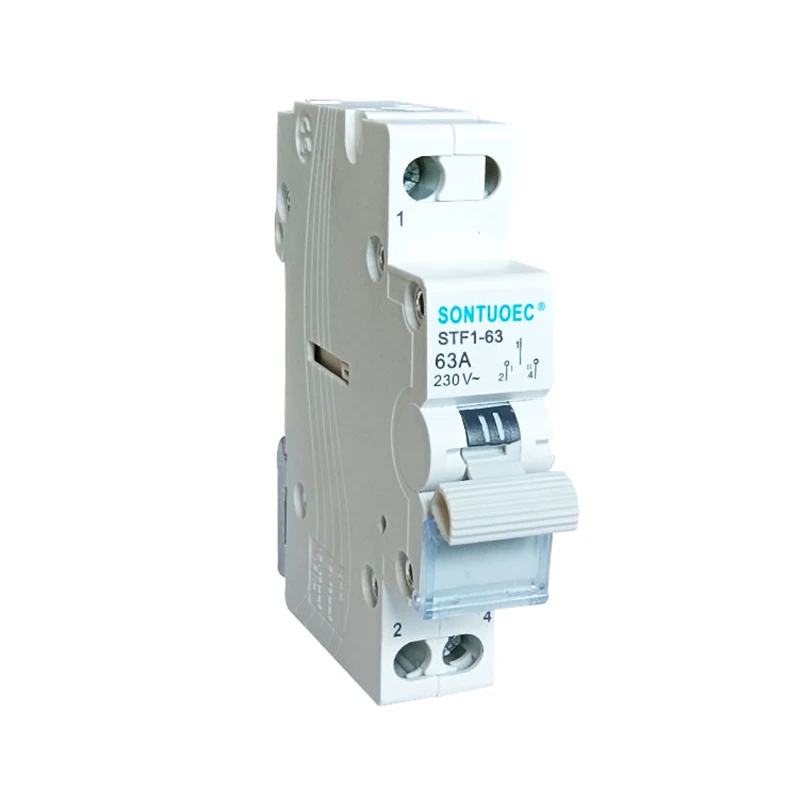

स्विच पर मैनुअल परिवर्तन दो या दो से अधिक पदों के साथ एक स्विच है जिसे सर्किट की कनेक्शन स्थिति को बदलने के लिए मैन्युअल रूप से संचालित किया जा सकता है। यह आमतौर पर उन अनुप्रयोगों में उपयोग किया जाता है जहां विभिन्न सर्किट पथों का चयन करने की आवश्यकता होती है, जैसे कि बैकअप पावर स्विचिंग, उपकरण शुरू और रोक नियंत्रण, आदि।
वस्तु |
SFT2-63 |
रेटेड कार्य करंट |
16,20,25,32,40,63a |
पोल |
1p, 2p, 3p, 4p |
रेटेड वोल्टेज |
230/ 400V |
नियंत्रण वोल्टेज |
AC230V/380V |
रेटेड इन्सुलेशन वोल्टेज |
AC690V |
स्थनांतरण समय |
≤2S |
आवृत्ति |
50/60Hz |
प्रचालन मॉडल |
मैनुअल (I-O-II) |
एटीएस स्तर |
सीटी |
यांत्रिक जीवन |
10000 बार |
विद्युत जीवन |
5000 बार |
संचालन सिद्धांत
एक मैनुअल उलट स्विच का कार्य सिद्धांत अपेक्षाकृत सरल है। इसमें संपर्कों के एक या अधिक सेट होते हैं जो विभिन्न पदों में विभिन्न सर्किटों से जुड़े होते हैं। जब हैंडल या घुंडी संचालित होती है, तो संपर्क इसके साथ चलते हैं, इस प्रकार सर्किट कनेक्शन की स्थिति को बदलते हैं।
मैनुअल रिवर्सिंग स्विच विभिन्न प्रकार और कॉन्फ़िगरेशन में उपलब्ध हैं, निम्नलिखित सामान्य हैं:
सिंगल-पोल, सिंगल-थ्रो (एसपीएसटी) स्विच: सर्किट को कनेक्ट या डिस्कनेक्ट करने के लिए केवल एक संपर्क है।
सिंगल-पोल, डबल-थ्रो (एसपीडीटी) स्विच: एक सामान्य संपर्क और दो वैकल्पिक संपर्क हैं जिन्हें मैन्युअल रूप से दो अलग-अलग सर्किटों पर स्विच किया जा सकता है।
डबल-पोल, डबल-थ्रो (DPDT) स्विच: दो स्वतंत्र सिंगल-पोल, डबल-थ्रो स्विच हैं जो एक साथ दो सर्किट स्विच कर सकते हैं।
इसके अलावा, मैनुअल रिवर्सिंग स्विच को स्थापना विधि, रेटेड करंट और रेटेड वोल्टेज जैसे मापदंडों के अनुसार वर्गीकृत किया जा सकता है।
मैनुअल रिवर्सिंग स्विच का व्यापक रूप से विभिन्न स्थितियों में उपयोग किया जाता है जहां मैनुअल सर्किट स्विचिंग की आवश्यकता होती है, जैसे: जैसे:
स्टैंडबाय पावर स्विचिंग: पावर सिस्टम में, जब मुख्य बिजली की आपूर्ति विफल हो जाती है, तो उपकरणों के निरंतर संचालन को सुनिश्चित करने के लिए स्टैंडबाय बिजली की आपूर्ति पर स्विच करने के लिए मैनुअल रिवर्सिंग स्विच का उपयोग किया जा सकता है।
उपकरण शुरू और रोक नियंत्रण: औद्योगिक स्वचालन नियंत्रण प्रणालियों में, मैनुअल रिवर्सिंग स्विच आमतौर पर उपकरण शुरू करने और नियंत्रण को रोकने के लिए उपयोग किए जाते हैं।
सर्किट परीक्षण और डिबगिंग: सर्किट परीक्षण और डिबगिंग के दौरान, परीक्षण और विश्लेषण के लिए विभिन्न सर्किट पथों का चयन करने के लिए मैनुअल रिवर्सिंग स्विच का उपयोग किया जा सकता है।
