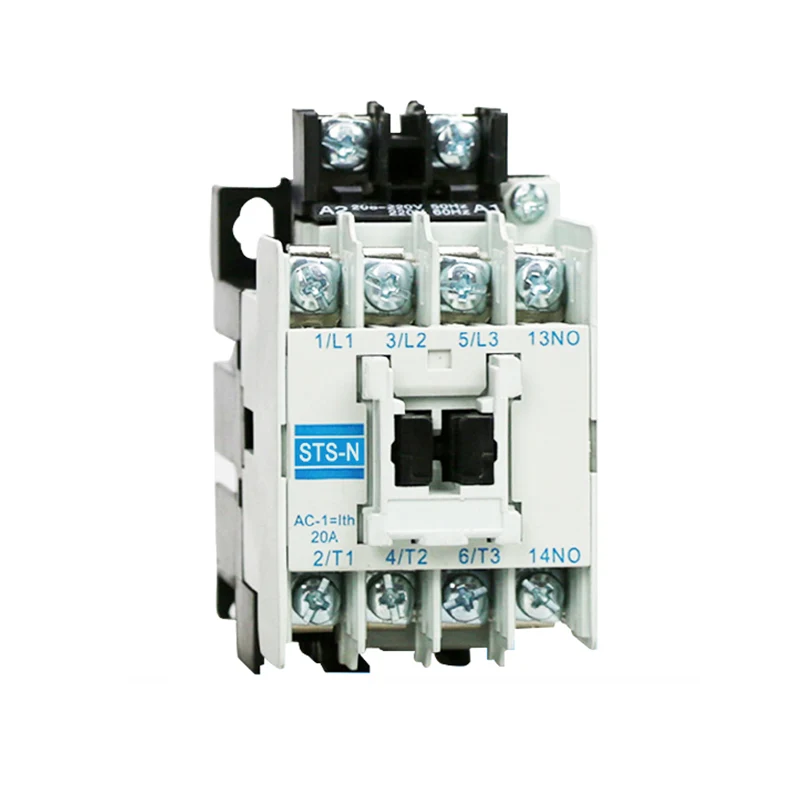

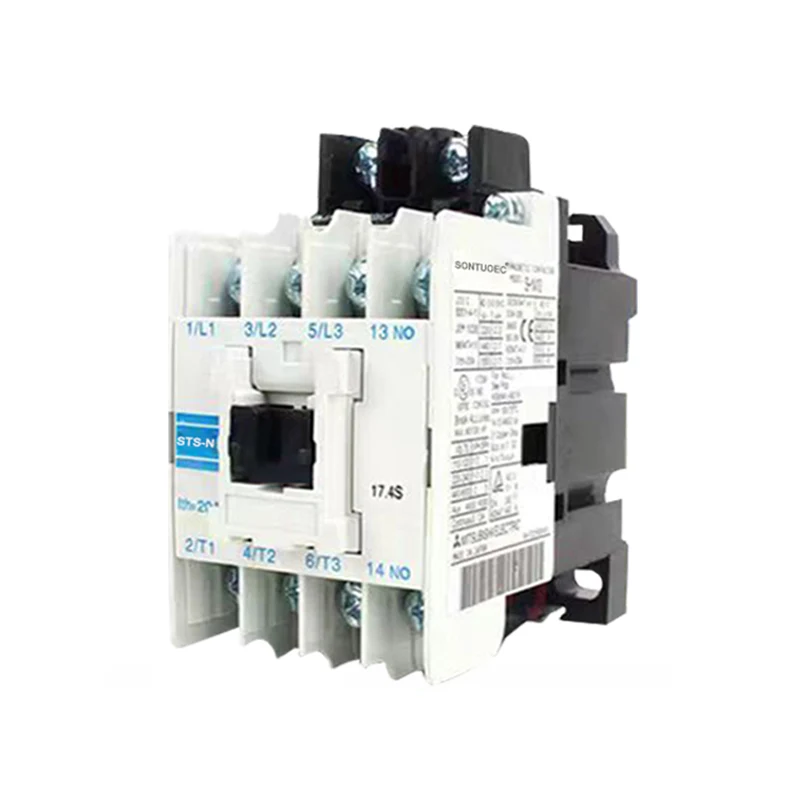

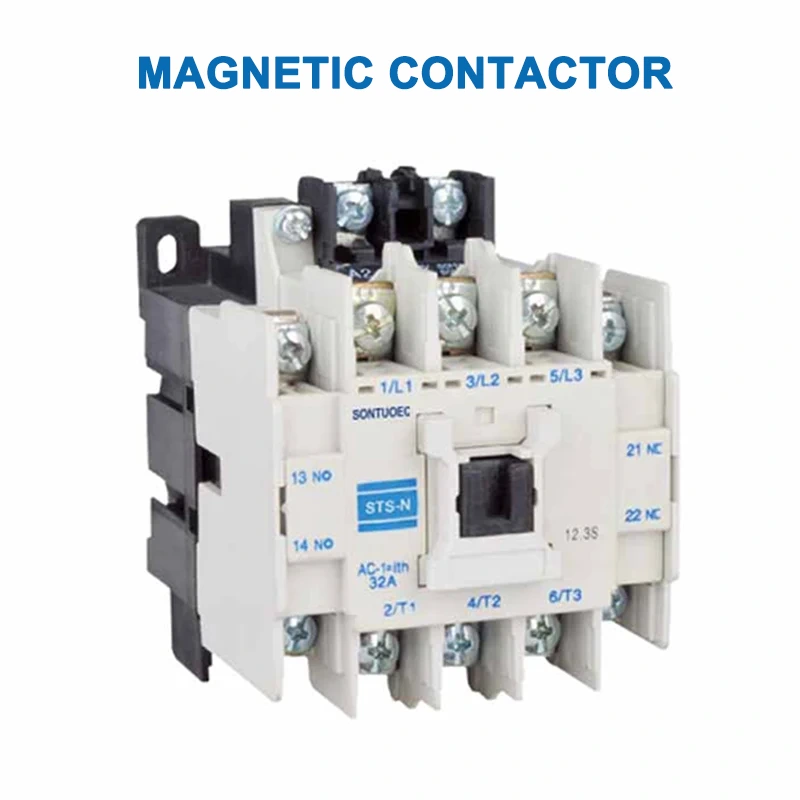

चुंबकीय संपर्ककर्ता संपर्कों को बंद करने या डिस्कनेक्ट करने के लिए कॉइल के माध्यम से प्रवाहित वर्तमान द्वारा उत्पन्न चुंबकीय क्षेत्र का उपयोग करता है, इस प्रकार लोड सर्किट को चालू और बंद को नियंत्रित करने के उद्देश्य को प्राप्त करता है। इसका उपयोग मुख्य रूप से एसी और डीसी सर्किट को कनेक्ट करने और डिस्कनेक्ट करने के लिए किया जाता है, जो अक्सर लंबी दूरी पर और बड़ी क्षमता वाले मोटर्स को नियंत्रित करने के लिए होता है। संपर्ककर्ता के पास कम वोल्टेज रिलीज़ सुरक्षा का कार्य होता है, जो सर्किट के दोषपूर्ण या असामान्य होने पर उपकरण और व्यक्तिगत सुरक्षा की सुरक्षा के लिए स्वचालित रूप से सर्किट को काट सकता है।

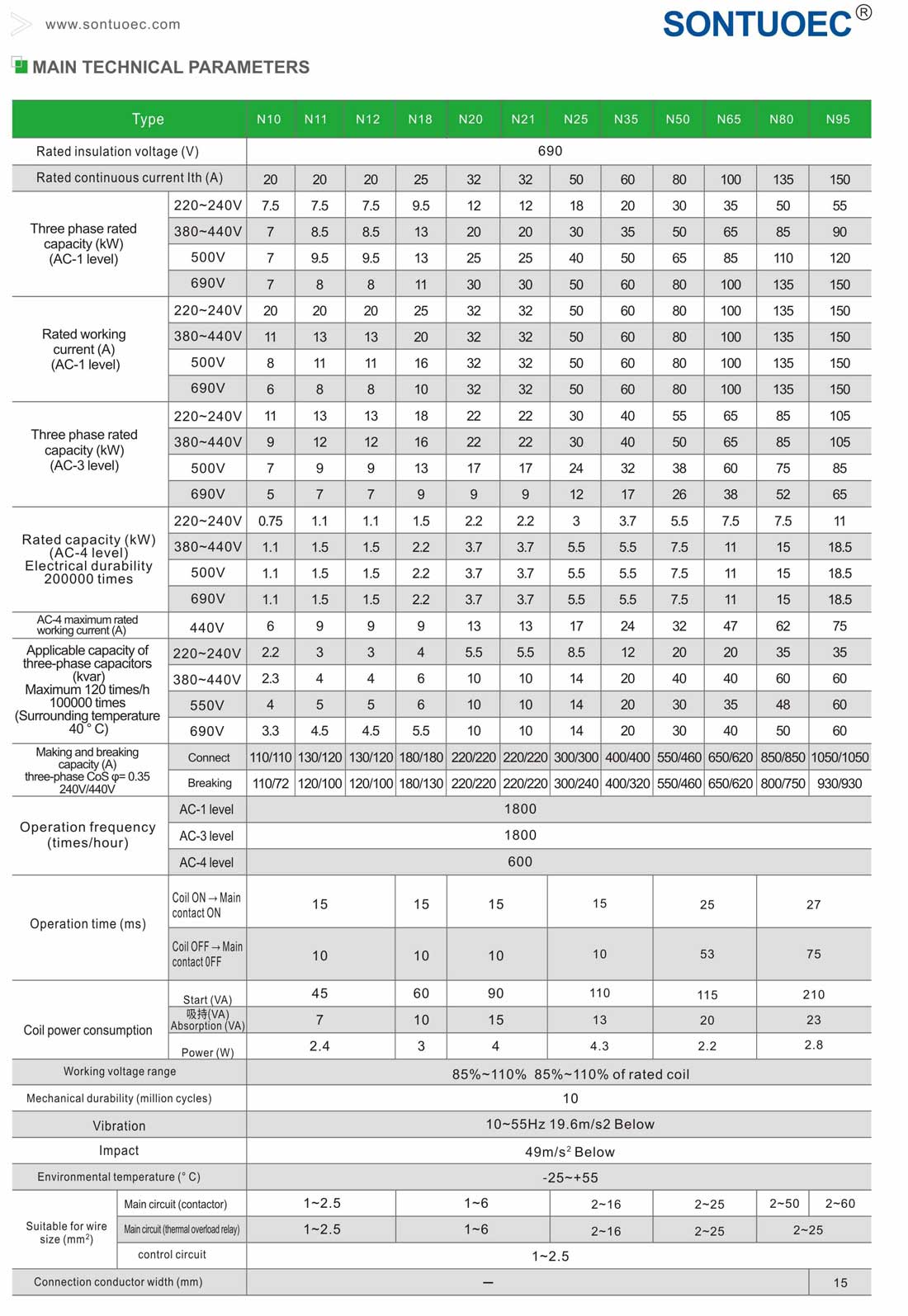

प्रतिरूप संख्या। | सिट्स-एन |
मुख्य परिपथ रेटिंग वोल्टेज | 690V |
प्रकार | एसी संपर्ककर्ता |

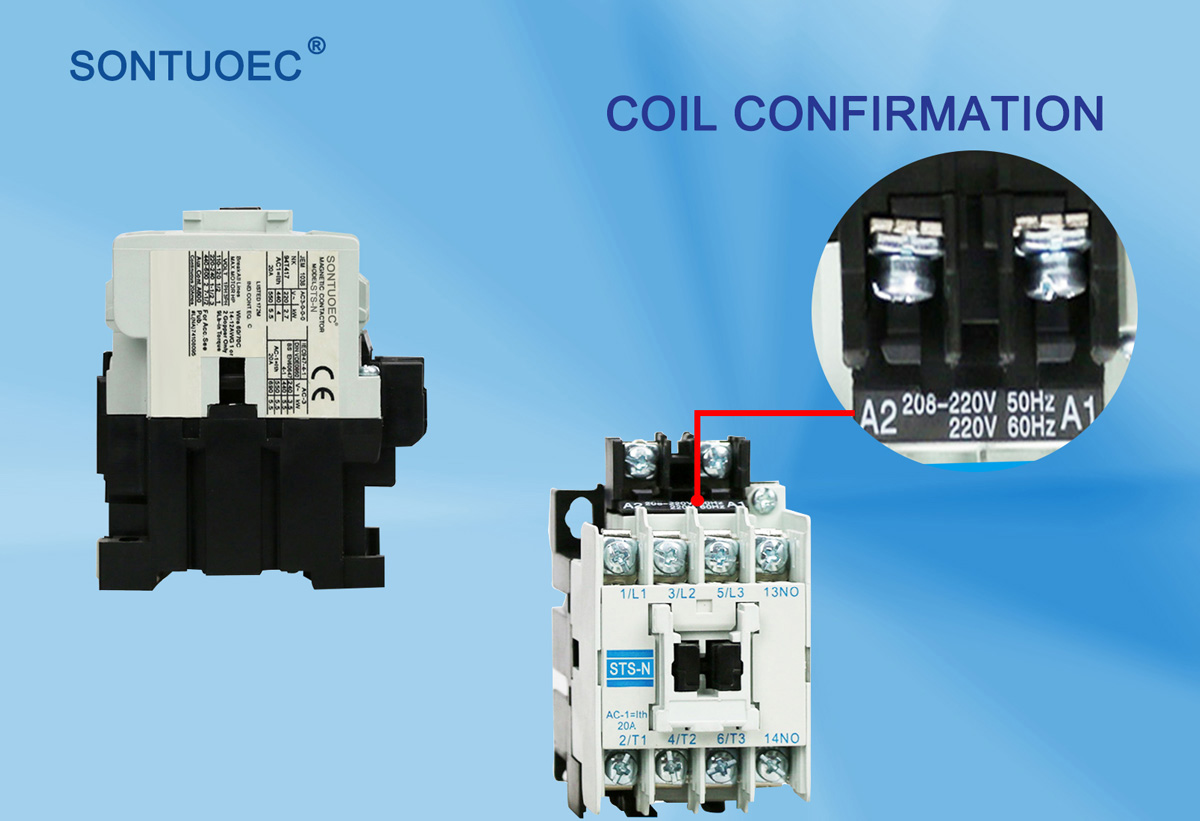

कॉइल वेइलिंग | 24,36,48,110,220,230,240,380,415,440V |
आवृत्ति | 50 हर्ट्ज/60 हर्ट्ज |
मूल | वेनझो ज़ानजियांग |
उत्पादन क्षमता | 2000Pieces/सप्ताह |
चरण (ध्रुव) | 3 पी |
मानक | IEC 60947-1 |

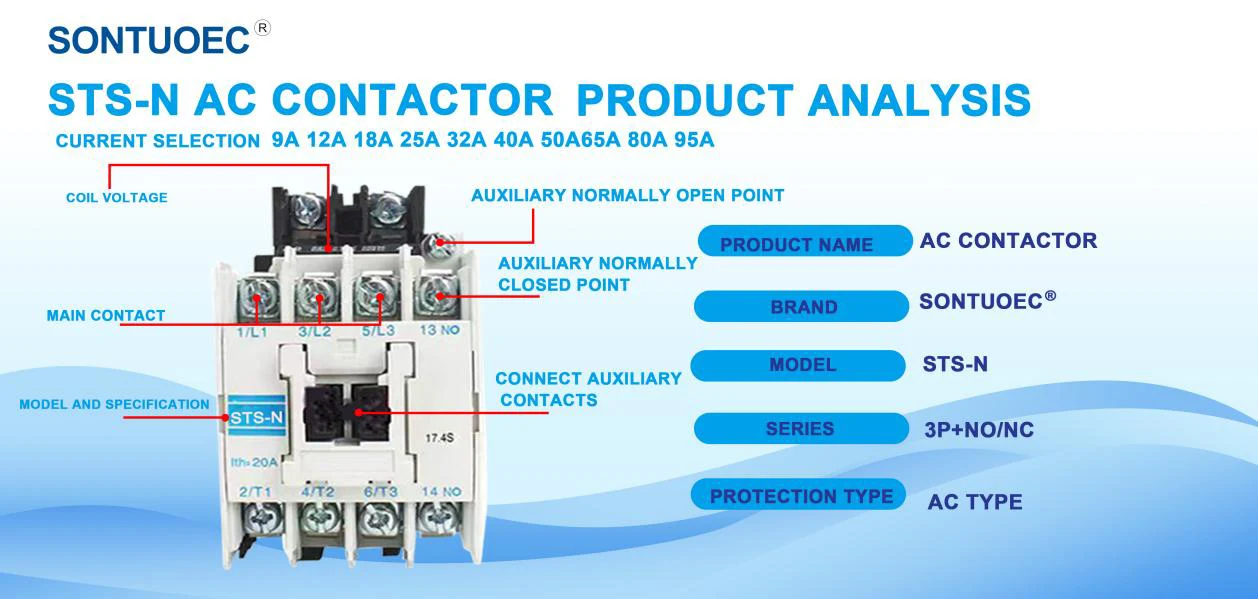

विनिर्देश | 10,11,12,18,20,21,25,35,50,50,65,80,95a |
परिवहन पैकेज | आंतरिक बॉक्स/कार्टन |
ट्रेडमार्क | सोंटुओक, WZSTEC |
एचएस कोड |
8536490090 |
मुख्य विशेषताएं
उच्च प्रदर्शन और विश्वसनीयता: यह चुंबकीय संपर्ककर्ता उच्च प्रदर्शन और विश्वसनीयता सुनिश्चित करने के लिए उच्च गुणवत्ता वाली सामग्री और उन्नत विनिर्माण प्रक्रियाओं का उपयोग करता है। इसकी संपर्क प्रणाली में अच्छी विद्युत चालकता और पहनने के प्रतिरोध हैं, और लंबे समय तक काम कर सकते हैं।
विभिन्न आकार और मॉडल: विभिन्न सर्किट और नियंत्रण आवश्यकताओं को पूरा करने के लिए, यह चुंबकीय संपर्ककर्ता विभिन्न प्रकार के आकार और मॉडल प्रदान करता है। उपयोगकर्ता विशिष्ट एप्लिकेशन परिदृश्य के अनुसार सही संपर्ककर्ता चुन सकते हैं।
स्थापित करने और बनाए रखने में आसान: संपर्ककर्ता की संरचना अच्छी तरह से डिज़ाइन की गई है और स्थापित करने और विघटित करने में आसान है। इसी समय, इसकी सरल आंतरिक संरचना बनाए रखना और ओवरहाल करना आसान बना देता है।
वाइड वोल्टेज संगतता: कुछ मित्सुबिशी यह संपर्ककर्ता वोल्टेज स्तरों की एक विस्तृत श्रृंखला का समर्थन करता है और विभिन्न वोल्टेज सिस्टम की जरूरतों के अनुकूल हो सकता है।
इस चुंबकीय संपर्ककर्ता का व्यापक रूप से औद्योगिक स्वचालन, बिजली प्रणालियों और निर्माण में उपयोग किया जाता है। विशेष रूप से, संपर्ककर्ताओं का व्यापक रूप से उपयोग किया जाता है जहां बड़ी क्षमता वाले इलेक्ट्रिक मोटर्स, लाइटिंग उपकरण और पावर ट्रांसमिशन लाइनों के नियंत्रण की आवश्यकता होती है।
इस एमएस-एन श्रृंखला को एक उदाहरण के रूप में लें, संपर्ककर्ताओं की इस श्रृंखला में निम्नलिखित विशेषताएं हैं:
MS-N SERIES 3P 12A: 200 V से 240 V के वोल्टेज रेंज पर सामान्य संचालन के लिए 12 ए। वाइड वोल्टेज संगतता के साथ तीन-चरण एसी सिस्टम के लिए उपयुक्त।
MS-N SERIES 3P 150A: तीन-चरण AC सिस्टम के लिए भी उपयुक्त है, लेकिन 150 A. तक रेटेड AC 100V, AC 200V, AC 400V और AC 300V सहित वोल्टेज रेटिंग की एक विस्तृत श्रृंखला का समर्थन करता है। 2NO+2NC सहायक संपर्क हैं, जो लचीलापन और सर्किट कॉन्फ़िगरेशन में आसानी प्रदान करते हैं।
