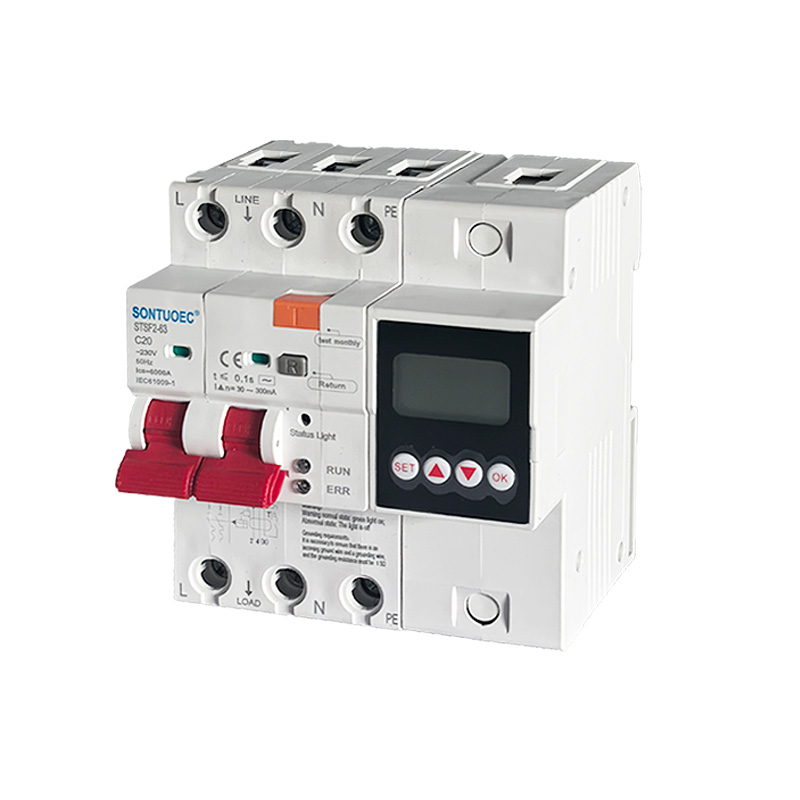

इंटेलिजेंट इमर्शन एंटी इलेक्ट्रिक शॉक लीकेज प्रोटेक्टर 220V एयर सर्किट ब्रेकर

एसटीएसएफ2-63/100 100ए 2पी 4पी मल्टीफंक्शनल आरसीबीओ एसी 50/60 हर्ट्ज के लिए उपयुक्त है, जिसे 230V-400V के वोल्टेज और 100A के रेटेड करंट वाले सर्किट में रेट किया जाता है, जब किसी व्यक्ति को करंट लगता है या पावर ग्रिड लीक होता है। जब रिसाव, ओवरवॉल्टेज और अंडरवॉल्टेज निर्धारित मूल्यों तक पहुंचते हैं, तो अवशिष्ट वर्तमान सर्किट ब्रेकर बहुत कम समय में तेजी से काम कर सकता है और बिजली की आपूर्ति को तुरंत काट सकता है। जब अवशिष्ट वर्तमान सर्किट ब्रेकर का मॉनिटरिंग तापमान निर्धारित मूल्य तक पहुंच जाता है, तो मॉनिटरिंग ग्राउंड तार कनेक्ट नहीं होता है। कनेक्ट होने पर, उत्पाद कर्मियों और विद्युत उपकरणों की सुरक्षा के लिए अलार्म ध्वनि उत्सर्जित करता है, और इससे बचा जा सकता है पावर ग्रिड में ओवरवोल्टेज के कारण होने वाले उपकरणों की क्षति को रोकें। इसमें ओवरलोड, शॉर्ट सर्किट, लीकेज, ओवरवॉल्टेज, अंडरवोल्टेज और ओवरटेम्परेचर सुरक्षा फ़ंक्शन का उपयोग सामान्य परिस्थितियों में विद्युत उपकरणों को रुक-रुक कर चालू और बंद करने के लिए भी किया जा सकता है। प्रकाश सर्किट, विशेष रूप से औद्योगिक और वाणिज्यिक प्रकाश वितरण प्रणालियों के लिए उपयुक्त। उत्पाद में अन्य समान उत्पादों की तुलना में छोटी मात्रा, कॉम्पैक्ट संरचना और बेहतर लागत-प्रभावशीलता है। इसका रूप सुन्दर है, उच्च ब्रेकिंग क्षमता इसे घरेलू बिजली वितरण के लिए एक अच्छा विकल्प बनाती है। यह उत्पाद जीबी/टी 16917.1 और आईईसी 61009-1 मानकों का अनुपालन करता है और इसे सीई प्रमाणीकरण प्राप्त हुआ है।

नमूना:STFS2-63

जांच भेजें

उत्पाद वर्णन

विशेष विवरण:

विद्युतीय विशेषताएँ	मानक	इकाई	आईईसी/ईएन 61009-1
	तरीका		इलेक्ट्रॉनिक प्रकार
	प्रकार (पृथ्वी के तरंग रूप का रिसाव महसूस हुआ)		ए.सी
	थर्मो-चुंबकीय रिलीज विशेषता		बी,सी,डी
	रेटेड वर्तमान एल.एन	A	6-100ए(6,10,16,20,25,32,40,63;80,100ए) समायोज्य
	डंडे	P	1पी+एन, 3पी+एन
	रेटेड वोल्टेज यू.ई	V	एसी 230, 400 (समायोज्य)
	रेटेड संवेदनशीलता I△n	A	30-300mA(30,100,300mA) एडजस्टेबल
	रेटेड अवशिष्ट बनाने और तोड़ने की क्षमता एल△m	A	500
	रेटेड शॉर्ट-सर्किट क्षमता Icn	A	6000
	I के तहत ब्रेक टाइम△n	S	≤0.1
	रेटेड आवृत्ति	हर्ट्ज	50/60
	रेटेड आवेग सह वोल्टेज (1.2/50) यूआईएमपी	V	4000
	1 मिनट के लिए ind.Freq पर ढांकता हुआ परीक्षण वोल्टेज	के.वी	2
	इन्सुलेशन वोल्टेज यूआई	V	250
	प्रदूषण का स्तर		2
ओथेr	ओवर/अंडर वोल्टेज संरक्षण;	और	तापमान संरक्षण ; फायर-अलवार्म और अन्य
यांत्रिक विशेषताएं	विद्युत जीवन		4000
	यांत्रिक जीवन		10000
	दोष वर्तमान संकेतक		हाँ
	सुरक्षा की डिग्री		आईपी20
	परिवेश का तापमान	ºसी	-5~+40(विशेष आवेदन कृपया देखें
	(दैनिक औसत≤35ºC के साथ)	ºसी	तापमान मुआवजा सुधार)
	भंडारण तापमान	ºसी	-25~+70
इंस्टालेशन	टर्मिनल कनेक्शन प्रकार		केबल/पिन-प्रकार बसबार/यू-प्रकार बसबार

	टर्मिनल का आकार केबल के लिए ऊपर/नीचे	मिमी2	25
	टर्मिनल का आकार केबल के लिए ऊपर/नीचे	AWG	18-5
	बसबार के लिए टर्मिनल आकार ऊपर/नीचे	मिमी2	25
	बसबार के लिए टर्मिनल आकार ऊपर/नीचे	AWG	18-3

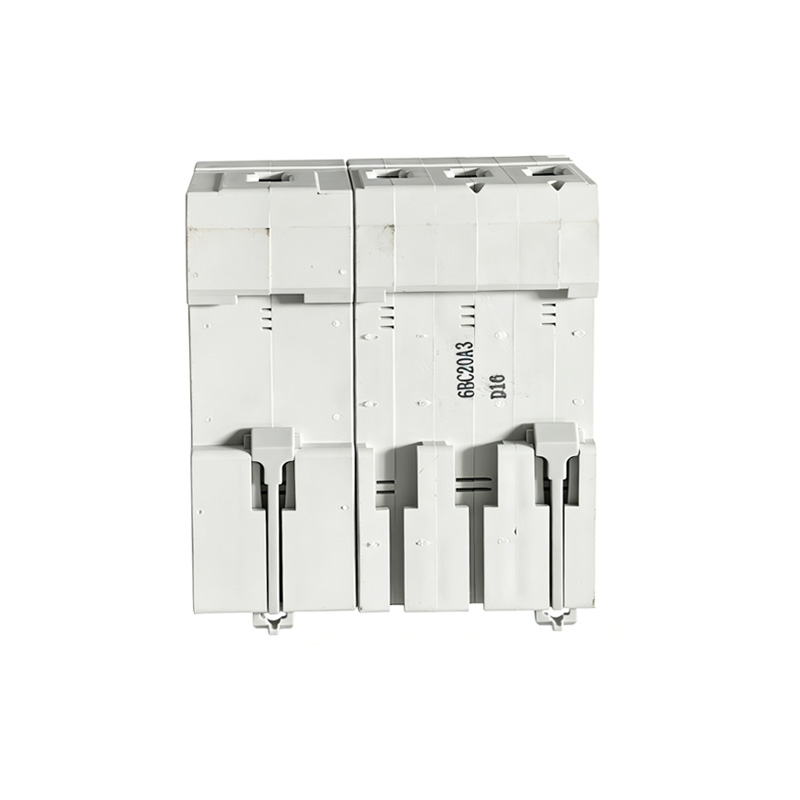

	बढ़ते		फास्ट क्लिप डिवाइस के माध्यम से डीआईएन रेल एन 60715(35मिमी) पर
	संबंध		ऊपर से

आसपास का वायु तापमान：

1.परिवेशीय हवा का तापमान -5 1C से कम नहीं होगा, +40C से अधिक नहीं होगा, और दैनिक औसत मूल्य+35C से अधिक नहीं होगा।

2. ऊंचाई: स्थापना स्थल की ऊंचाई 2000 मीटर से अधिक नहीं होगी।

3.वायुमंडलीय स्थितियाँ

हवा साफ है, और +40'C के अधिकतम तापमान पर, हवा की सापेक्ष आर्द्रता 50% से अधिक नहीं होती है। कम तापमान पर उच्च सापेक्ष आर्द्रता की अनुमति होती है, जैसे +20 C पर,

सापेक्षिक आर्द्रता 90% से अधिक नहीं होनी चाहिए। तापमान परिवर्तन के कारण कभी-कभी मध्यम संक्षेपण के कारण, उचित उपाय करने पर ध्यान देना चाहिए।

4. इंस्टालेशन श्रेणी इंस्टालेशन श्रेणियां lI और III हैं

ध्रुवों की धारा एवं संख्या

100ए: यह इंगित करता है कि आरसीबीओ को 100 एम्पीयर पर रेट किया गया है। करंट रेटिंग करंट का वह अधिकतम मान है जिसे सर्किट ब्रेकर ओवरहीटिंग या क्षति पहुंचाए बिना लगातार ले जा सकता है।

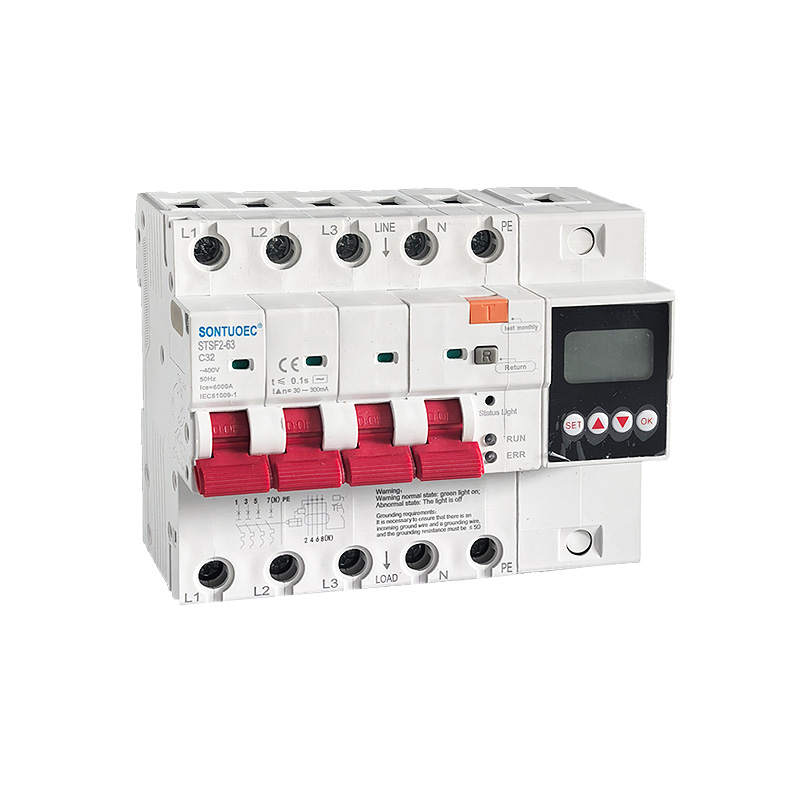

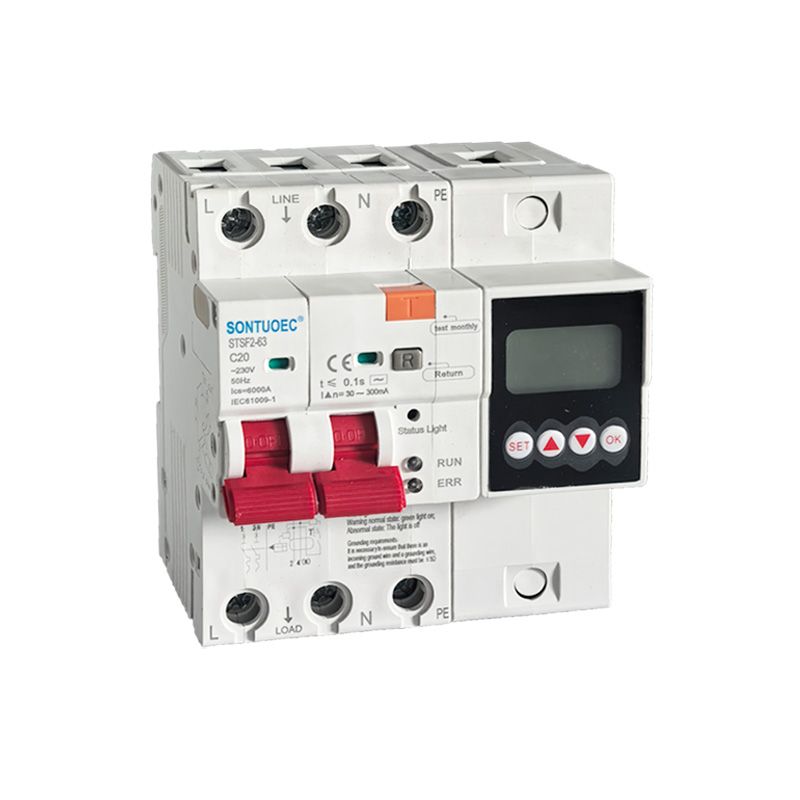

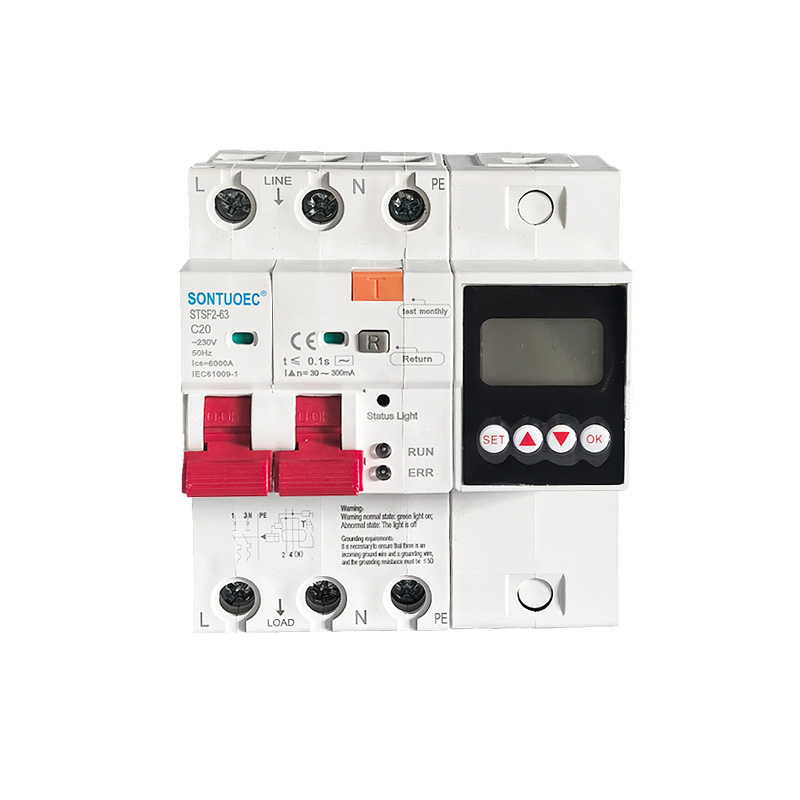

2पी, 4पी: यहां "पी" का अर्थ ध्रुवों की संख्या है, यानी, सर्किट चरणों की संख्या जिससे सर्किट ब्रेकर को जोड़ा जा सकता है। 2p का मतलब है कि सर्किट ब्रेकर को दो सर्किट चरणों (आमतौर पर फायर और जीरो) से जोड़ा जा सकता है, जबकि 4p का मतलब है कि इसे चार सर्किट चरणों (आमतौर पर तीन-चरण फायर और जीरो) से जोड़ा जा सकता है।

multifunctional

मल्टीफ़ंक्शनल इंगित करता है कि यह 100A 2p 4p मल्टीफ़ंक्शनल आरसीबीओ विभिन्न प्रकार के सुरक्षा कार्यों से सुसज्जित है। बुनियादी अधिभार और शॉर्ट-सर्किट सुरक्षा के अलावा, यह रिसाव सुरक्षा, अंडरवोल्टेज सुरक्षा, ओवरवॉल्टेज सुरक्षा इत्यादि भी प्रदान कर सकता है। तापमान सुरक्षा, जल प्रवेश अलार्म, समायोज्य वर्तमान और वोल्टेज। ये सुरक्षा आरसीबीओ को सर्किट और उपकरणों के लिए अधिक व्यापक सुरक्षा प्रदान करने की अनुमति देती है।

चेतावनी!

चेतावनी सामान्य स्थिति: हरी बत्ती चालू;

असामान्य स्थिति: लाइट बंद है

ग्राउंडिंग आवश्यकताएँ:

यह सुनिश्चित करना आवश्यक है कि एक इनकमिंग ग्राउंड वायर और एक ग्राउंडिंग वायर है, और ग्राउंडिंग प्रतिरोध 5Q होना चाहिए!

अनुप्रयोग परिदृश्य

चूंकि आरसीबीओ के पास विभिन्न प्रकार के सुरक्षा कार्य हैं, इसलिए इसका उपयोग अक्सर उन सर्किटों में किया जाता है जिनके लिए व्यक्तिगत सुरक्षा की आवश्यकता होती है, जैसे प्रकाश व्यवस्था, कमजोर शक्ति और घरों और सार्वजनिक स्थानों में विद्युत उपकरणों के लिए विद्युत सर्किट। इन स्थानों पर अक्सर पानी और नमी होती है, जो आसानी से रिसाव दुर्घटनाओं का कारण बन सकती है। इसके अलावा, आरसीबीओ का उपयोग औद्योगिक विद्युत प्रणालियों में भी किया जा सकता है जहां मानव सुरक्षा एक शर्त है, जैसे परिधीय प्रकाश नियंत्रण सर्किट, रडार सिस्टम और भूवैज्ञानिक अन्वेषण उपकरण।
