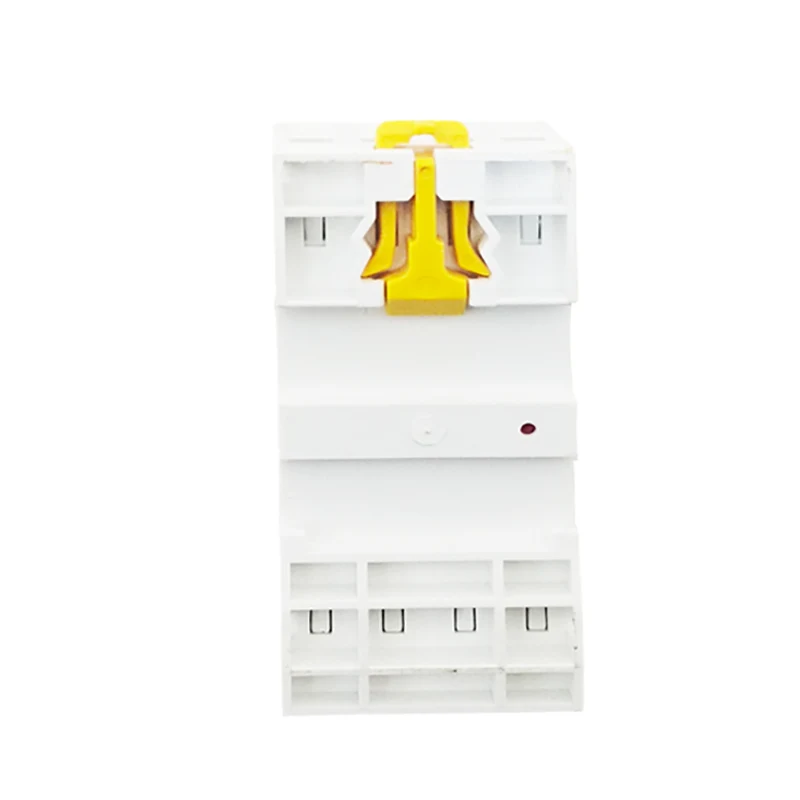

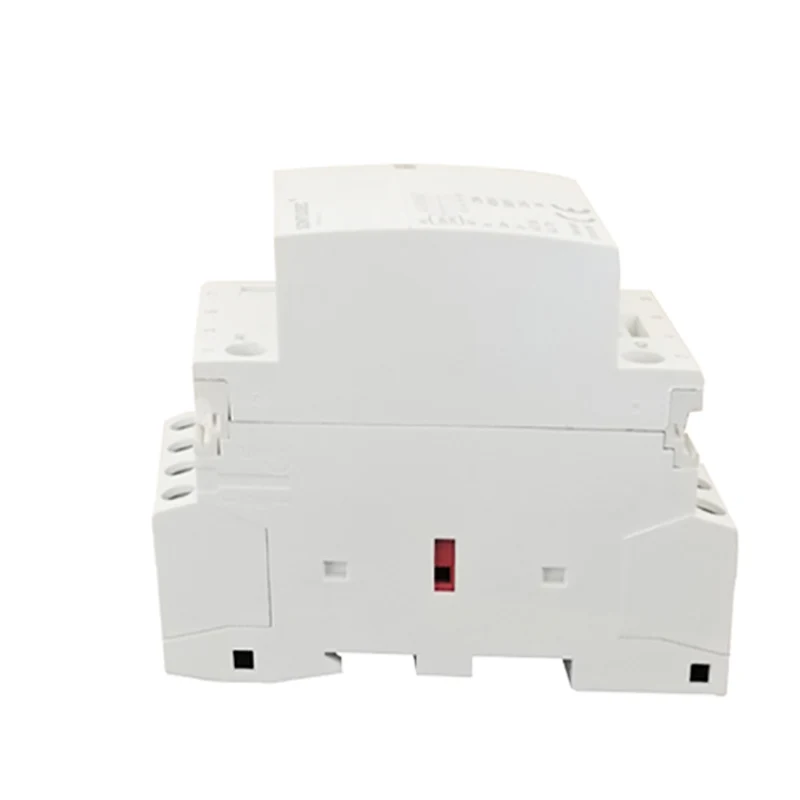

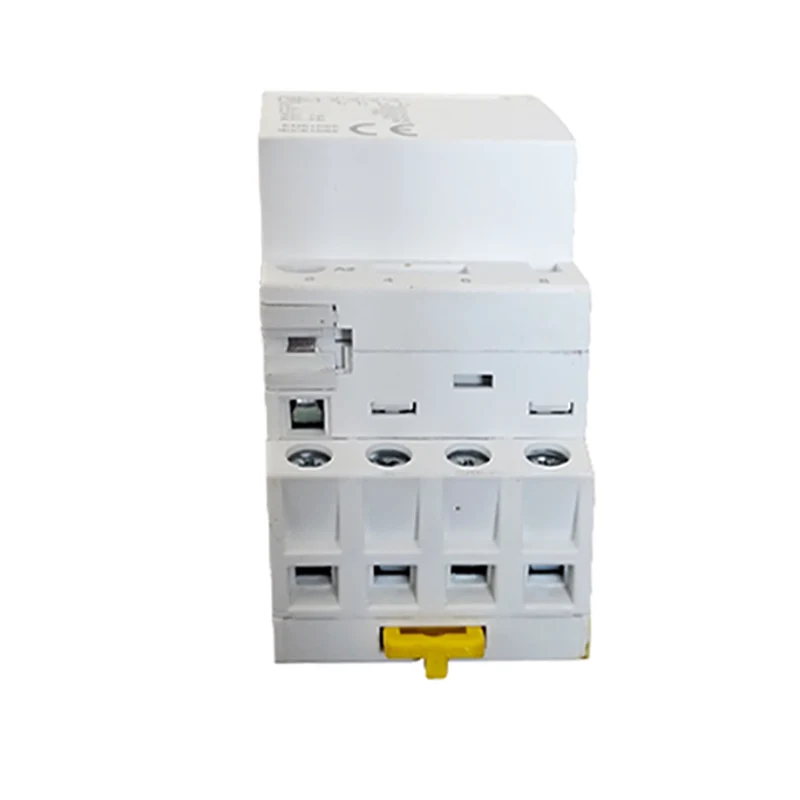

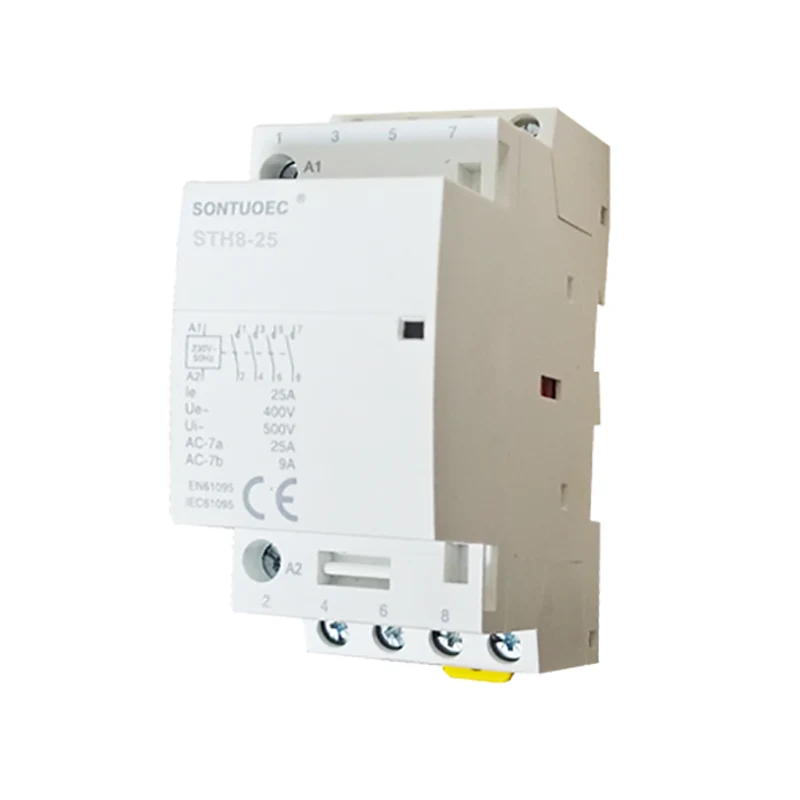

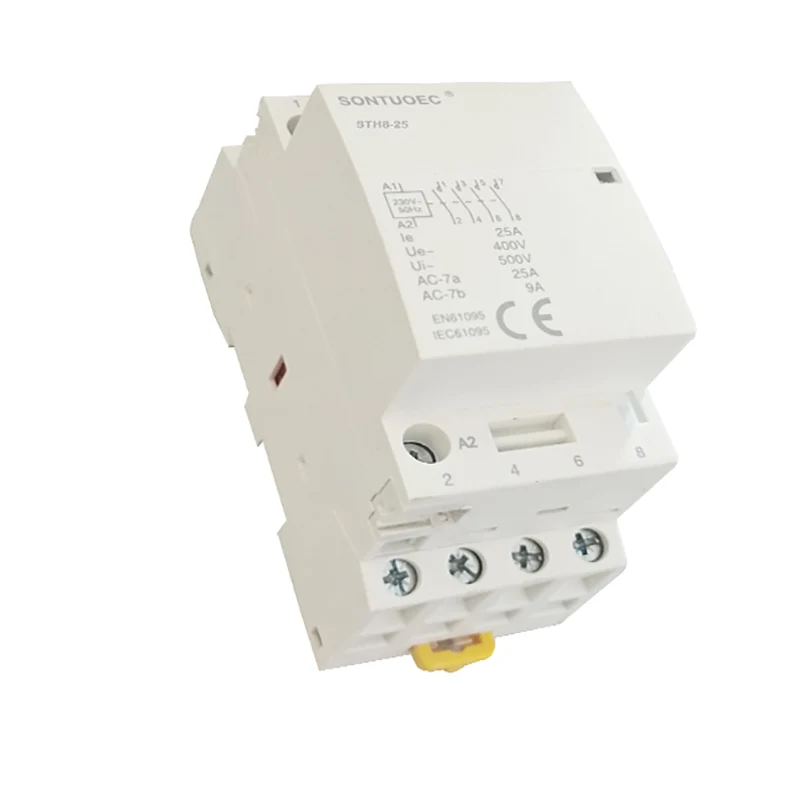

घरेलू एसी संपर्ककर्ता

प्रकार					9 मिमी में चौड़ाई मॉड्यूल

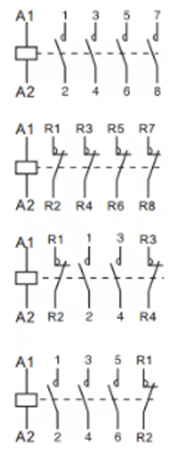

1 पी	रेटिंग (एलएन) एसी -7 ए	रेटिंग (एलएन) एसी -7 ए	नियंत्रण वोल्टेज (VAC) (50 हर्ट्ज)	संपर्क
	16 ए	6 ए	24	1no	2
	20 ए	7 ए	110	1NC
	25 ए	9 ए	230
2p
	16 ए	6 ए	24	2no	2
	20 ए	7 ए	110	1NO+1NC
	25 ए	9 ए	230	2NC
	32 ए	12 ए	24	2no	4
	40 ए	18 ए	110	1NO+1NC
	63a	25 ए	230	2NC
	100 ए	_	24		6
			110	2no
			230
3 पी
	16 ए	6 ए	24	3no	4
	20 ए	7 ए	110	3NC
	25 ए	9 ए	230
	32 ए	12 ए	24	3no	6
	40 ए	18 ए	110	3NC
	63a	25 ए	230
4 पी
	16 ए	6 ए	24	4no	4
	20 ए	7 ए	110	4NC
	25 ए	9 ए	230	2NO+2NC 3NO+1NC
	32 ए	12 ए	24	4no	6
	40 ए	18 ए	110	4NC
	63a	25 ए	230	2NO+2NC 3NO+1NC
	100 ए	_	24	4no	12
			110
			230

मुख्य संरचना

घरेलू एसी संपर्ककर्ता में आमतौर पर निम्नलिखित भाग होते हैं:

संपर्क प्रणाली: मुख्य संपर्क और सहायक संपर्क सहित। मुख्य संपर्क का उपयोग मुख्य सर्किट को चालू करने और तोड़ने के लिए किया जाता है, जिसमें आमतौर पर एक बड़ा रेटेड वर्तमान होता है; सहायक संपर्क का उपयोग नियंत्रण सर्किट को चालू करने और तोड़ने के लिए किया जाता है, जिसमें एक छोटा रेटेड करंट होता है।

इलेक्ट्रोमैग्नेटिक सिस्टम: इसमें आयरन कोर, आर्मेचर और कॉइल शामिल हैं। जब कॉइल ऊर्जावान होता है, तो कोर एक चुंबकीय क्षेत्र उत्पन्न करता है जो आर्मेचर को आकर्षित करता है और संपर्कों को बंद कर देता है; जब कॉइल डी-एनर्जेटेड होता है, तो चुंबकीय क्षेत्र गायब हो जाता है, आर्मेचर जारी किया जाता है और संपर्क टूट जाते हैं।

आर्क बुझाने वाला डिवाइस: संपर्कों को काटने पर चाप को बुझाने के लिए उपयोग किया जाता है, जिससे आर्क को संपर्कों को नुकसान होने से रोकता है।

शेल और एक्सेसरीज: शेल का उपयोग आंतरिक घटकों को बाहरी वातावरण के प्रभाव से बचाने के लिए किया जाता है; सामान में बढ़ते कोष्ठक, टर्मिनल, आदि शामिल हैं, जिनका उपयोग संपर्ककर्ता की स्थापना और वायरिंग को महसूस करने के लिए किया जाता है।

संचालन सिद्धांत

घरेलू एसी संपर्ककर्ताओं का कार्य सिद्धांत विद्युत चुम्बकीय प्रेरण के सिद्धांत पर आधारित है। जब कॉइल ऊर्जावान होता है, तो आयरन कोर एक चुंबकीय क्षेत्र उत्पन्न करता है जो आर्मेचर को आकर्षित करता है और संपर्कों को बंद कर देता है; जब कॉइल डी-एनर्जेटेड होता है, तो चुंबकीय क्षेत्र गायब हो जाता है, आर्मेचर जारी किया जाता है और संपर्क काट दिया जाता है। कॉइल के एनर्जाइज़ेशन और डी-एनर्जाइजेशन को नियंत्रित करके, रिमोट कंट्रोल और घरेलू सर्किटों के संरक्षण को महसूस किया जा सकता है।

तकनीकी मापदंड

घरेलू एसी संपर्ककर्ताओं के मुख्य तकनीकी मापदंडों में रेटेड वोल्टेज, रेटेड करंट, रेटेड आवृत्ति, कनेक्टिंग और ब्रेकिंग क्षमता और इतने पर शामिल हैं। इन मापदंडों का चयन सामान्य संचालन और संपर्ककर्ता के सुरक्षित उपयोग को सुनिश्चित करने के लिए घरेलू सर्किट की वास्तविक स्थिति के अनुसार निर्धारित किया जाना चाहिए।

रेटेड वोल्टेज: वोल्टेज स्तर को संदर्भित करता है जब संपर्ककर्ता सामान्य रूप से काम करता है।

रेटेड करंट: अधिकतम करंट को संदर्भित करता है कि संपर्ककर्ता रेटेड वोल्टेज के तहत लंबे समय तक सामना कर सकता है।

रेटेड फ़्रीक्वेंसी: जब संपर्ककर्ता सामान्य रूप से काम करता है तो बिजली की आपूर्ति की आवृत्ति।

कनेक्टिंग और ब्रेकिंग क्षमता: अधिकतम वर्तमान जो संपर्ककर्ता मज़बूती से कनेक्ट कर सकता है और निर्दिष्ट शर्तों के तहत टूट सकता है।
