इलेक्ट्रॉनिक्स संपर्ककर्ता

Sontuoec उच्च गुणवत्ता वाले इलेक्ट्रॉनिक्स संपर्ककर्ता को मुख्य रूप से सर्किट में 660V, AC 50Hz या 60Hz तक रेटेड वोल्टेज में लागू किया जाता है, जो 95a तक रेटेड करंट, बनाने और तोड़ने के लिए, अक्सर AC मोटर को शुरू करने और नियंत्रित करने के लिए। सहायक संपर्क ब्लॉक, टाइमर देरी और मशीन-इंटरलॉकिंग डिवाइस आदि के साथ संयुक्त, यह देरी संपर्ककर्ता, मैकेनिकल इंटरलॉकिंग संपर्ककर्ता, स्टार-डेल्टा स्टार्टर बन जाता है। यह एक इलेक्ट्रोमैग्नेटिक स्टार्टर में बदल जाता है जब यह एक मिलान थर्मल रिले के साथ मिलकर काम करता है, जो अधिभार सर्किट की रक्षा कर सकता है। संपर्ककर्ता IEC60947-4-1 के अनुसार निर्मित होता है।

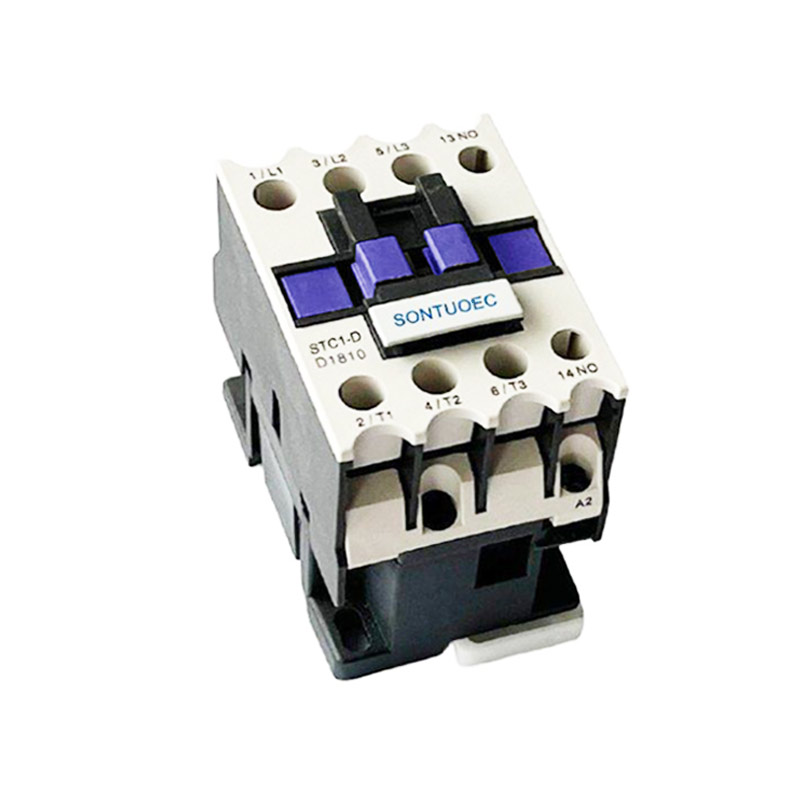

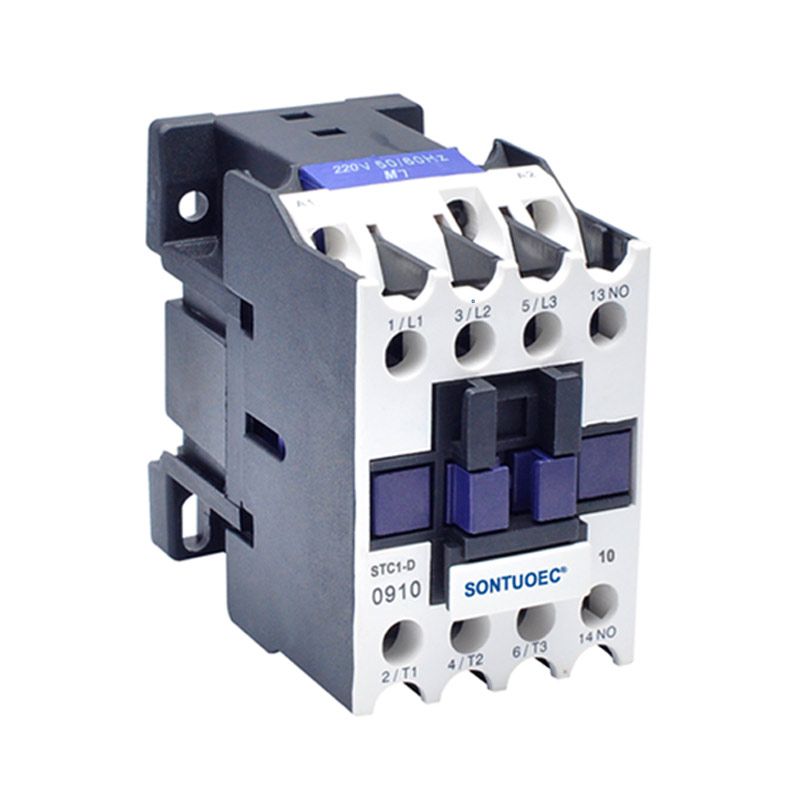

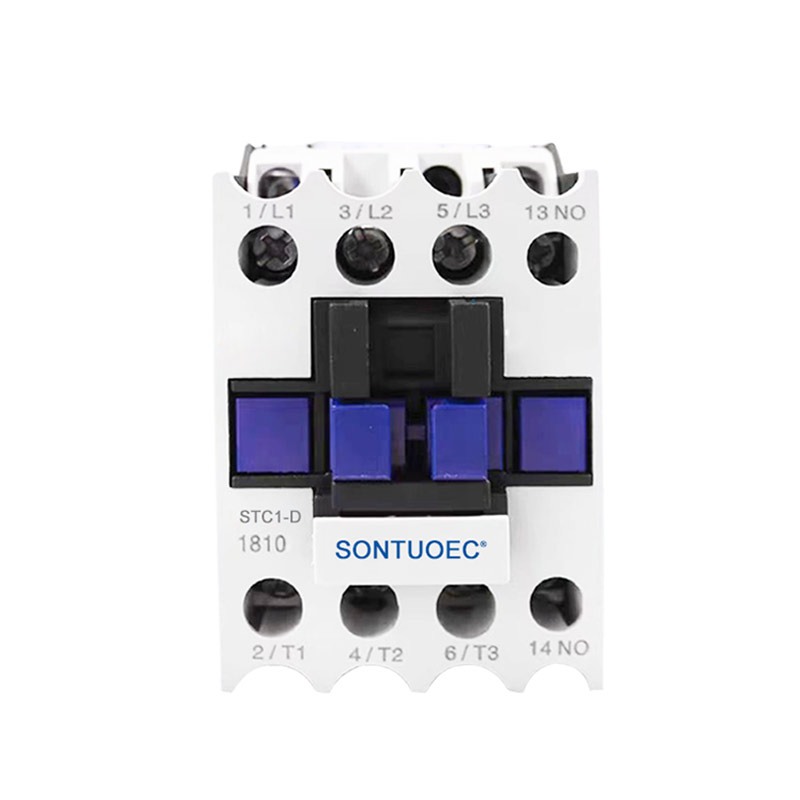

नमूना:STC1-D

जांच भेजें

उत्पाद वर्णन

प्रकार		STC1-D09	STC1-D12	STC1-D18	STC1-D25	STC1-D32	STC1-D40	STC1-D50	STC1-D65	STC1-D80	STC1-D95
रेटेड वर्किंग करंट (ए)	AC3	9	12	18	25	32	40	50	65	80	95
रेटेड वर्किंग करंट (ए)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
मानक बिजली रेटिंग 3-चरण मोटर्स AC-3 श्रेणी में 50/60Hz	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
रेटेड हीट करंट (ए)		20	20	32	40	50	60	80	80	125	125
विद्युत जीवन	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
विद्युत जीवन	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
यांत्रिक जीवन (x104)		1000	1000	1000	1000	800	800	800	800	600	600
संपर्कों की संख्या	3P+नहीं					3P+NC+नहीं

उत्पाद की विशेषताएँ

उच्च प्रदर्शन: इलेक्ट्रॉनिक्स संपर्ककर्ताओं को उद्योग में सबसे छोटे, सबसे हल्के और सबसे कम लागत वाले सील संपर्ककर्ताओं के रूप में डिज़ाइन किया गया है, जिसमें वर्तमान रेटिंग 500 ए (85 डिग्री सेल्सियस पर) और 2000 ए (320VDC पर) की एक बाधित क्षमता है।

ऊर्जा कुशल: अंतर्निहित कॉइल एनर्जी सेवर केवल 1.7W होल्डिंग पावर (12VDC पर) पर संचालित होता है और रिवर्स इलेक्ट्रोमोटिव फोर्स (EMF) को 0V तक सीमित कर सकता है।

सुरक्षा: उत्पाद को आंतरिक सुरक्षा के लिए हर्मेटिक रूप से सील कर दिया गया है और यह कुंडल या संपर्कों के संदूषण के बिना विस्फोटक या कठोर वातावरण में काम कर सकता है, जिसमें गैर-संचालन की लंबी अवधि शामिल है।

बहुमुखी प्रतिभा: बिजली संपर्कों की स्थिति की आसान निगरानी के लिए वैकल्पिक सहायक संपर्क प्रदान किए जाते हैं। इसके अलावा लचीले कॉइल/पावर कनेक्शन की सुविधा है।

अनुप्रयोग परिदृश्य

इलेक्ट्रॉनिक्स के संपर्ककर्ताओं का उपयोग विभिन्न प्रकार के अनुप्रयोगों में किया जाता है, जिसमें शामिल हैं, लेकिन सीमित नहीं:

बैटरी सिस्टम: विशेष रूप से यूरोपीय समुदाय (ईसी) अनुप्रयोगों के लिए उपयुक्त जहां सीई अंकन की आवश्यकता होती है।

सर्किट प्रोटेक्शन और स्विचिंग: जैसे कि स्विचिंग और बैकअप ऑफ रिले (टाइप III), साथ ही साथ डीसी वोल्टेज पावर कंट्रोल, सर्किट प्रोटेक्शन और एआईएजी क्यूएस 9000 डिजाइन में सुरक्षा।

अन्य औद्योगिक अनुप्रयोग: मोटर वाहन, एयरोस्पेस, संचार नेटवर्क, उपभोक्ता इलेक्ट्रॉनिक्स, चिकित्सा और शक्ति के लिए भी।
