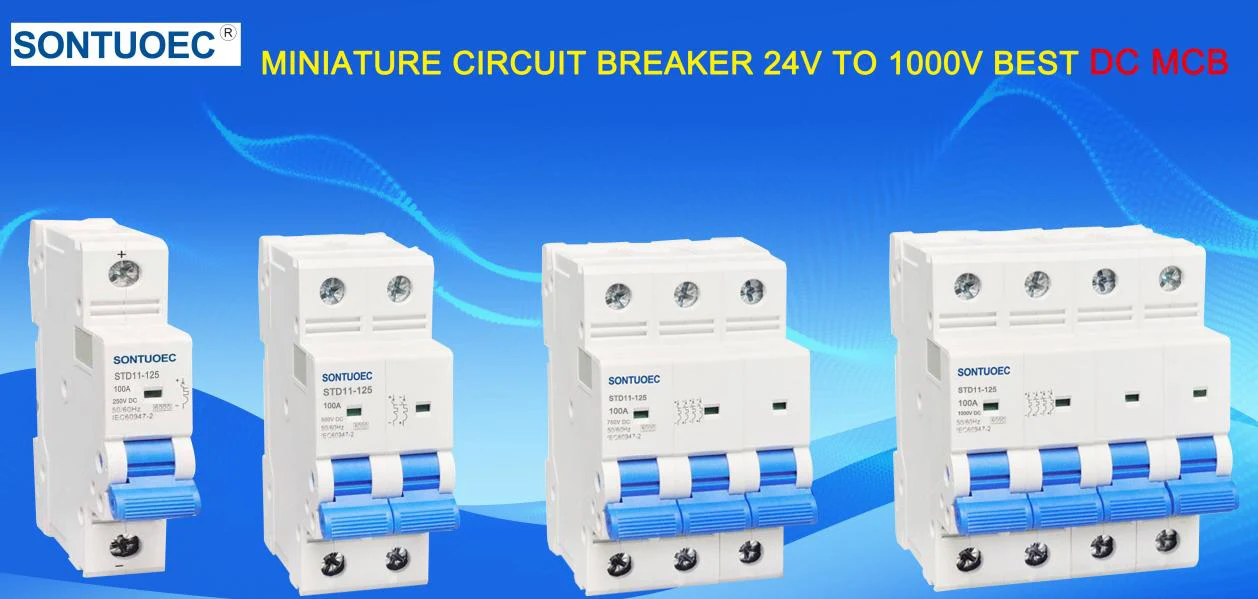

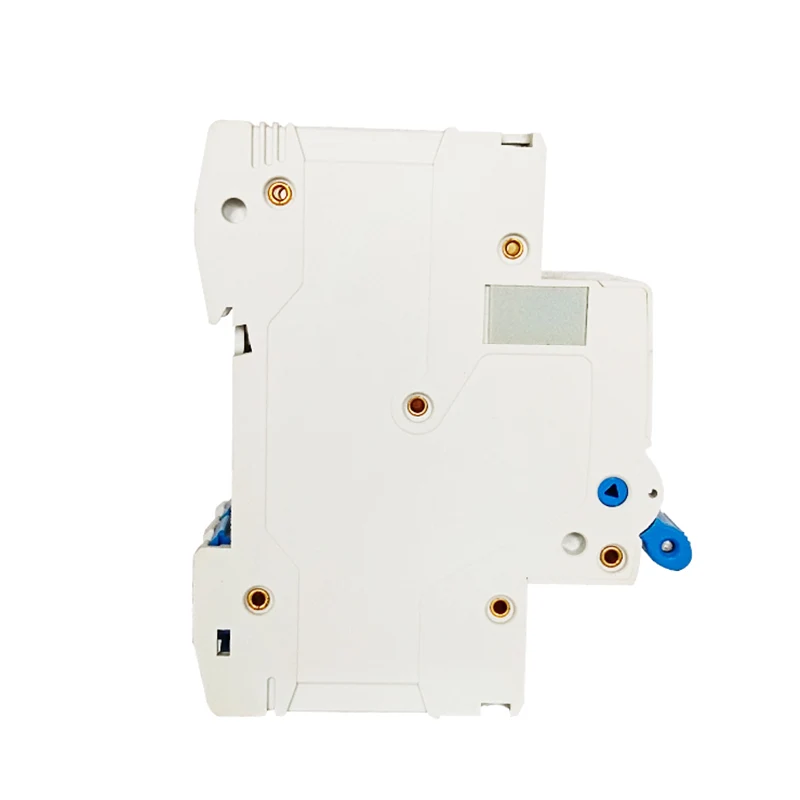

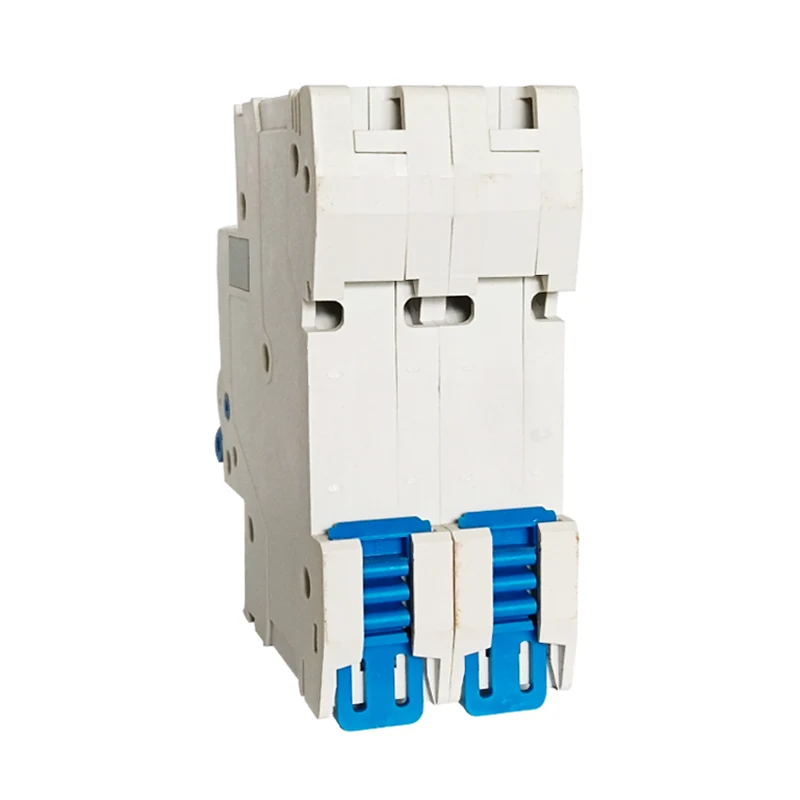

डीसी एमसीबी लघु सर्किट ब्रेकर एक विद्युत स्विच है जो विशेष रूप से डीसी सर्किट में स्वचालित संचालन के लिए डिज़ाइन किया गया है। इसका मुख्य कार्य स्वचालित उपकरणों को अधिभार, लघु सर्किट और अन्य दोष खतरों से बचाने के लिए है, और पूरे बिजली प्रणाली की सुरक्षा सुनिश्चित करने के लिए है। जब सर्किट के माध्यम से प्रवाहित वर्तमान डीसी एमसीबी की रेटिंग से अधिक हो जाता है, या जब सर्किट में रिसाव करंट का पता लगाया जाता है, तो डीसी एमसीबी स्वचालित रूप से सर्किट को डिस्कनेक्ट कर देगा, इस प्रकार सर्किट को अधिभार, शॉर्ट सर्किट या रिसाव के कारण क्षतिग्रस्त होने से रोकता है।

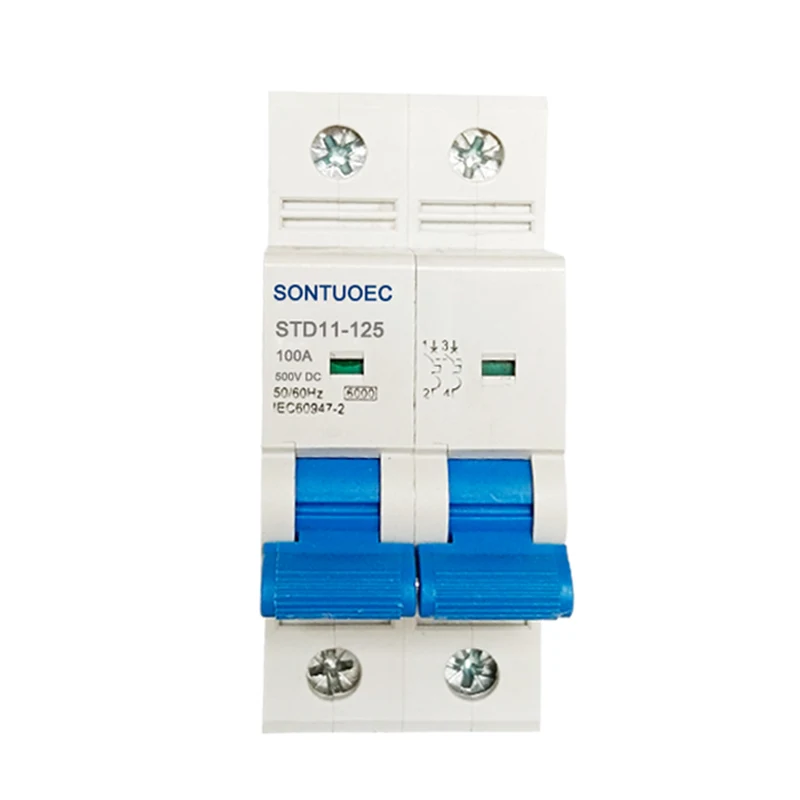

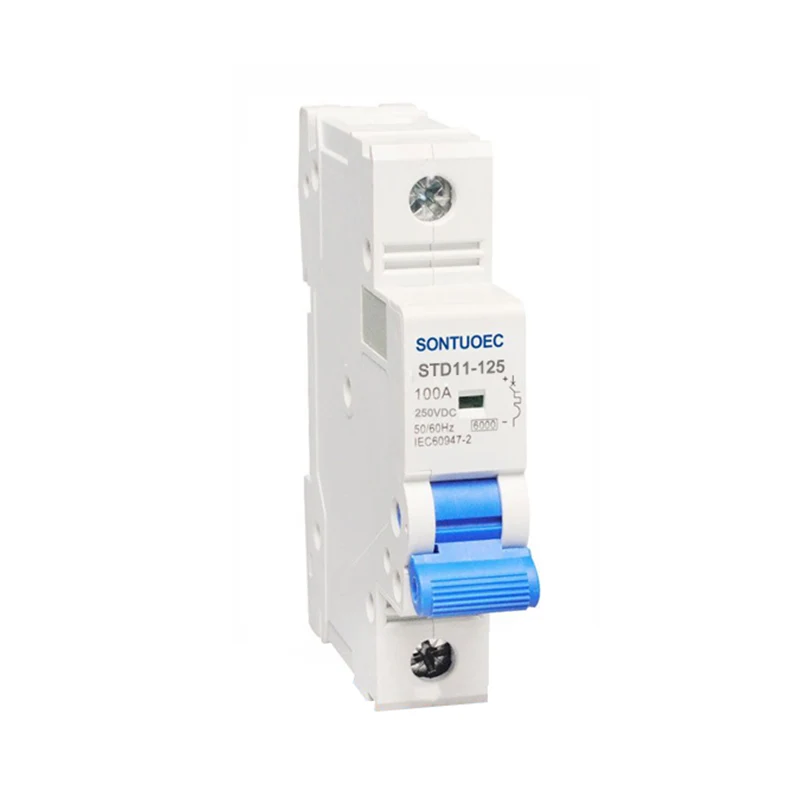

नमूना |

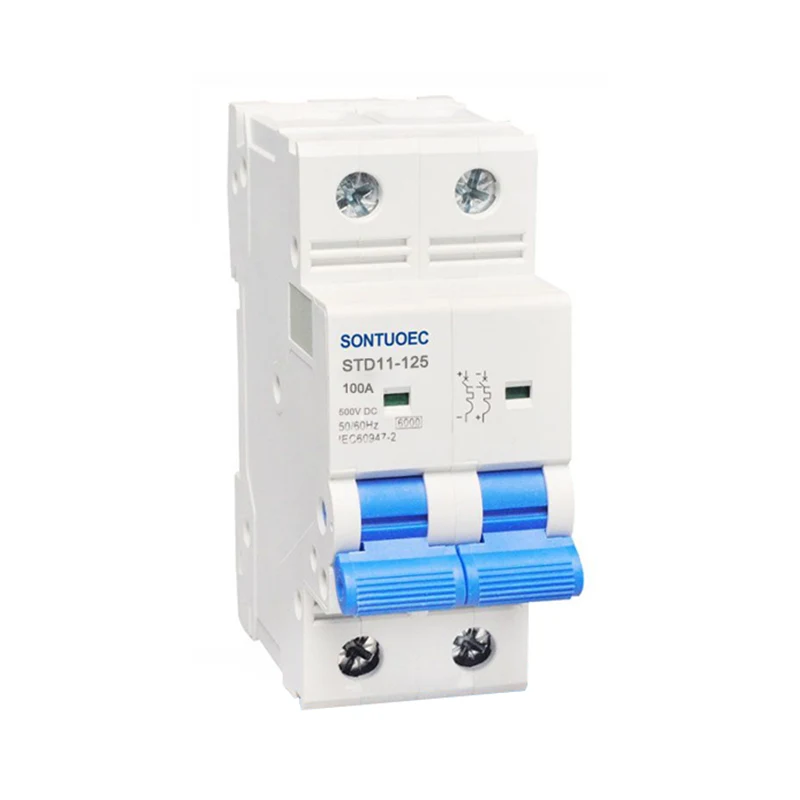

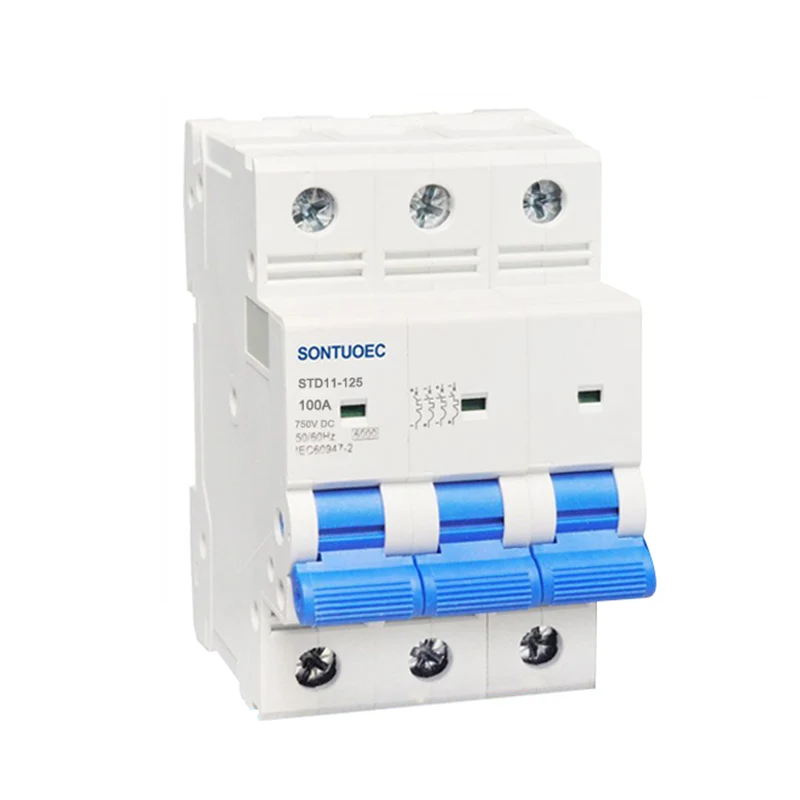

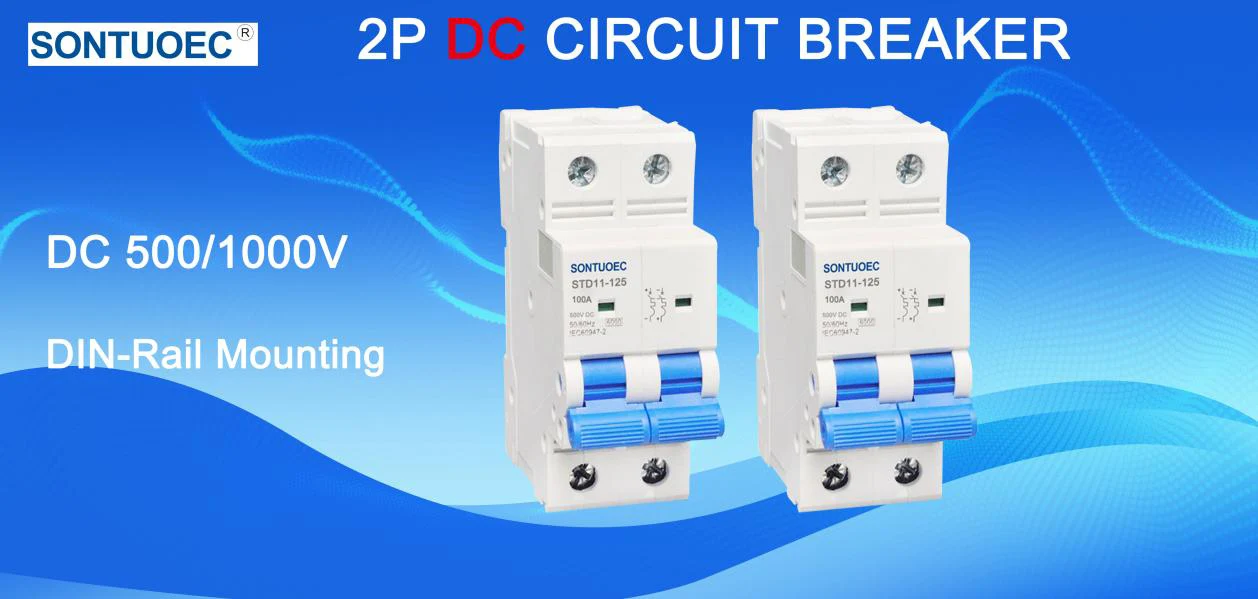

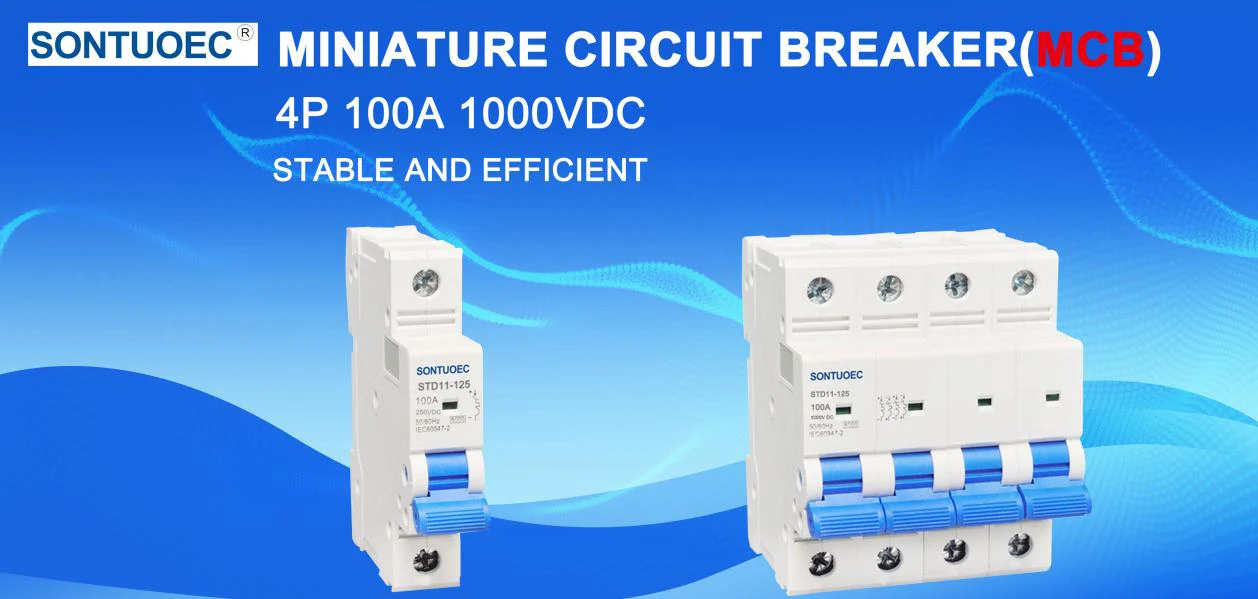

STD11-125 |
मानक |
IEC60898-1 |
पोल |
1p, 2p, 3p, 4p |
ट्रिपिंग वक्र |
बी, सी, डी |
रेटेड शॉर्ट-सर्किट क्षमता (ICN) |
3ka, 4.5ka, 6ka |
रेटेड करंट (में) |
1,2,4,6,10,16,20,25,32,40,50,50,63,80,100,125a |
रेटेड वोल्टेज (यूई) |
डीसी 24,48,120,250,500,750,1000 |
चुंबकीय रिलीज़ |
बी वक्र: 3 इंच और 5 के बीच सी वक्र: 5in और 10in के बीच डी वक्र: 10in और 14in के बीच |
विद्युत-यांत्रिक धीरज |
6000 से अधिक चक्र |

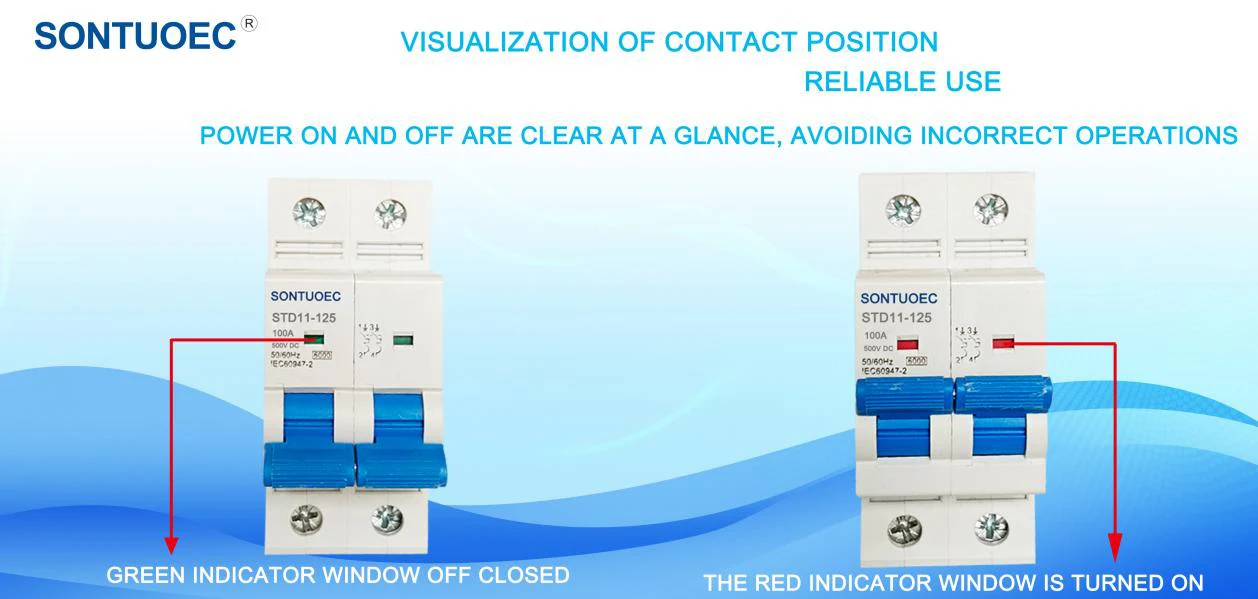

संचालन सिद्धांत
डीसी एमसीबी लघु सर्किट ब्रेकर का परिचालन सिद्धांत विद्युत प्रवाह के थर्मल और विद्युत चुम्बकीय प्रभावों पर आधारित है। जब एक निरंतर ओवरक्रैक एक डीसी एमसीबी के माध्यम से बहता है, तो इसके आंतरिक द्विधारी को गर्म किया जाता है और झुकने से विक्षेपित किया जाता है, जो यांत्रिक कुंडी को छोड़ता है और सर्किट को काट देता है। इसके अलावा, एक शॉर्ट सर्किट के मामले में, वर्तमान में अचानक वृद्धि डीसी एमसीबी के स्ट्राइकर कॉइल या सोलनॉइड से जुड़े प्लंजर का कारण बनती है, जो इलेक्ट्रोमैकेनिक रूप से विस्थापित हो जाता है, जो सर्किट को काटने के लिए ट्रिप मैकेनिज्म को ट्रिगर करता है।

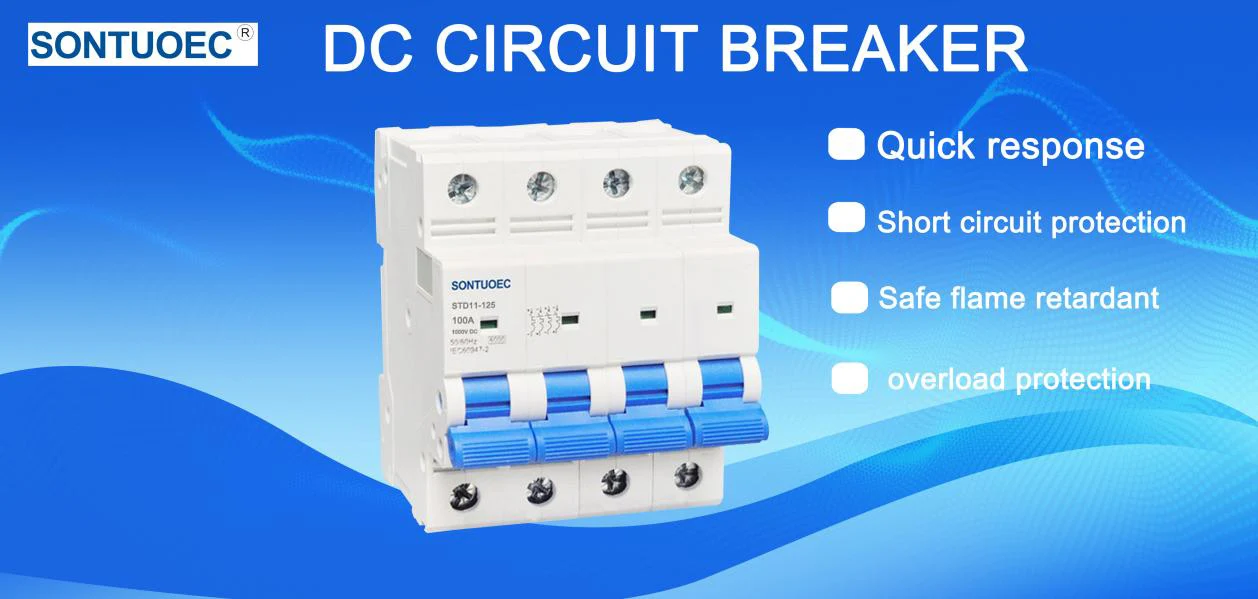

विशेष आर्क बुझाने और वर्तमान सीमित प्रणाली: डीसी एमसीबी एक विशेष आर्क बुझाने और वर्तमान सीमित प्रणाली को अपनाता है, जो डीसी वितरण प्रणाली की गलती वर्तमान को जल्दी से तोड़ने और पीढ़ी और आर्क के प्रसार को रोकने में सक्षम है।
उच्च संवेदनशीलता और तेजी से प्रतिक्रिया: डीसी एमसीबी छोटे रिसाव धाराओं का पता लगा सकता है और बहुत कम समय में सर्किट को काट सकता है, जो तत्काल सुरक्षा प्रदान करता है।
पुन: प्रयोज्य: पारंपरिक फ़्यूज़ के विपरीत, डीसी एमसीबी को एक यात्रा के बाद मैन्युअल रूप से या स्वचालित रूप से रीसेट किया जा सकता है, प्रतिस्थापन की आवश्यकता को समाप्त कर दिया जा सकता है।
कई वर्तमान रेटिंग उपलब्ध हैं: डीसी एमसीबी विभिन्न वर्तमान रेटिंग विनिर्देशों की एक किस्म में उपलब्ध हैं।
गैर-ध्रुवीकृत और ध्रुवीकृत: बाजार पर डीसी एमसीबी को मुख्य रूप से ध्रुवीकृत और गैर-ध्रुवीकृत में वर्गीकृत किया गया है। ध्रुवीकृत डीसी एमसीबी को कनेक्ट करते समय वर्तमान की दिशा पर विशेष ध्यान देने की आवश्यकता होती है, जबकि गैर-ध्रुवीकृत डीसी एमसीबी वर्तमान प्रवाह की दिशा की परवाह किए बिना सुरक्षा सुरक्षा प्रदान कर सकते हैं।
डीसी एमसीबी का व्यापक रूप से उपयोग किया जाता है जहां डीसी पावर प्रोटेक्शन की आवश्यकता होती है, जैसे डेटा सेंटर, फोटोवोल्टिक पावर जनरेशन सिस्टम, एनर्जी स्टोरेज सिस्टम और चार्जिंग पाइल्स। विशेष रूप से ऊर्जा भंडारण बाजार में, जहां वर्तमान की दिशा अक्सर द्वि-दिशात्मक (चार्ज/डिस्चार्ज मोड) होती है, गैर-ध्रुवीकृत डीसी एमसीबी का उपयोग करना आवश्यक है।
