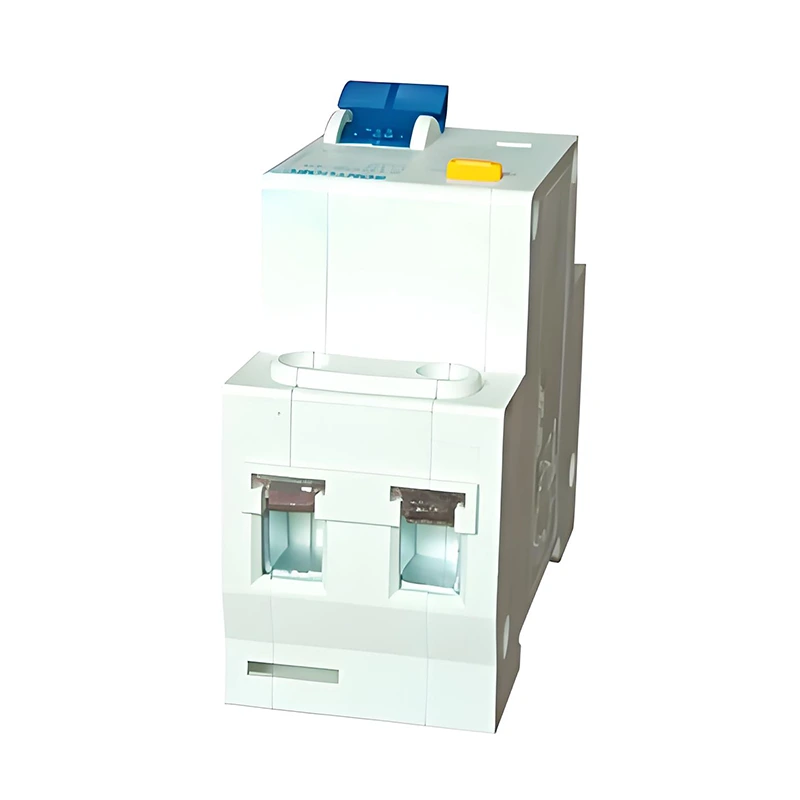

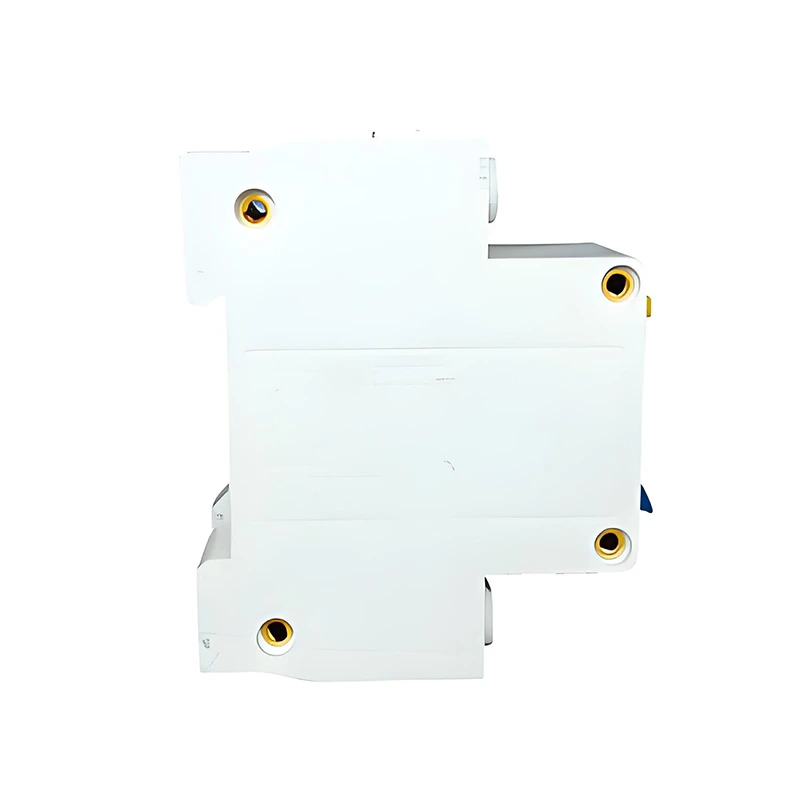

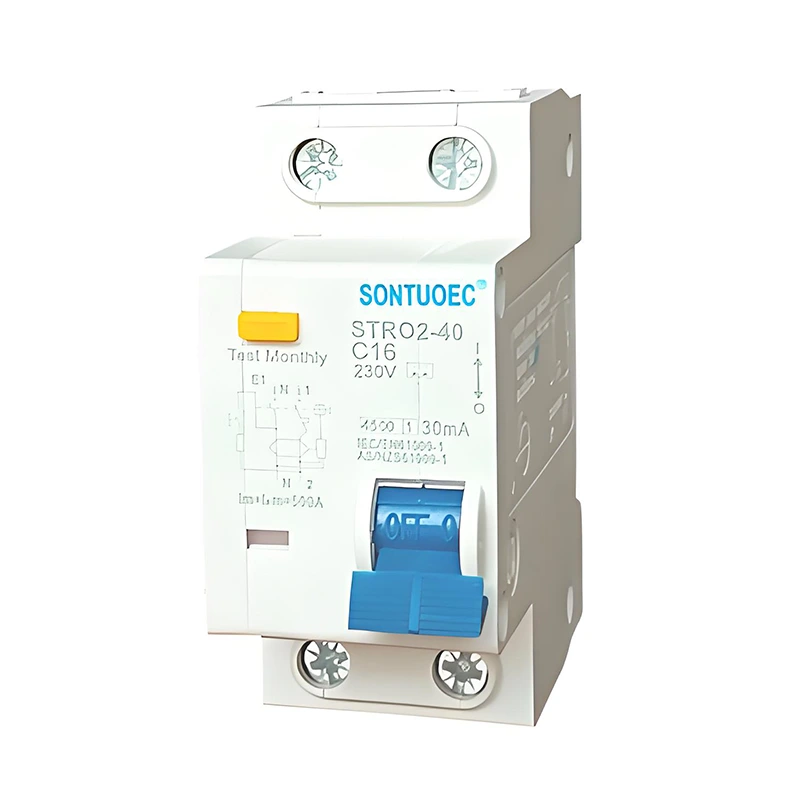

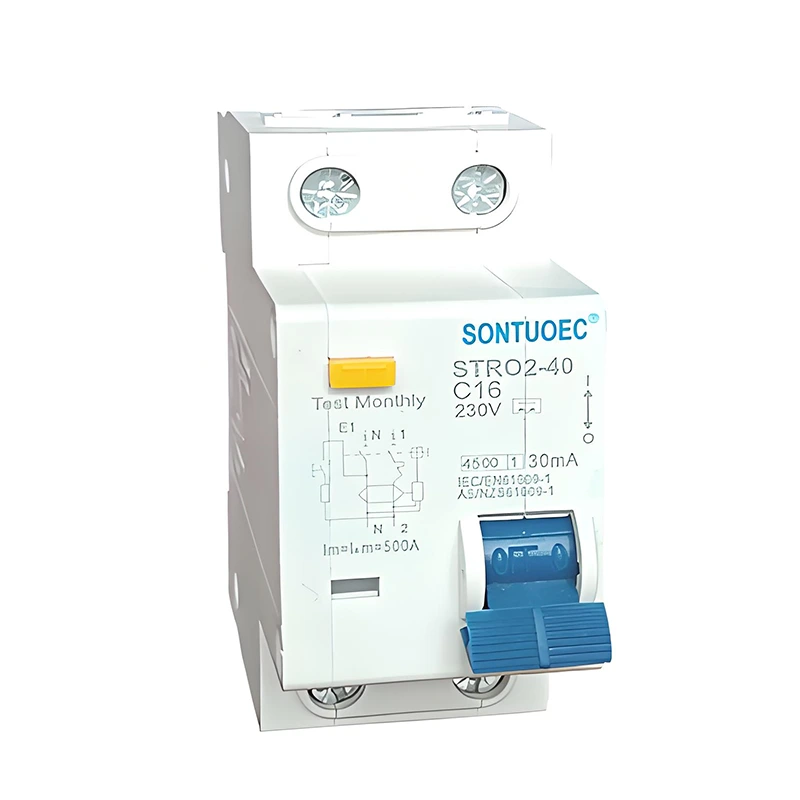

STR02-40 कर्व C RCBO का उपयोग मुख्य रूप से AC50/60Hz दो पोल 230V या चार ध्रुवों 400V के सर्किट में किया जाता है, प्रभावी अधिभार और शॉर्ट-सर्किट सुरक्षा के लिए 6A-40A तक का रेटेड किया गया है और सामान्य स्थिति में लाइन के परिवर्तनकारी परिवर्तन के साथ-साथ एक बार बिजली की आपूर्ति को बंद कर दिया गया है। यह प्रभावी रूप से व्यक्तिगत सुरक्षा की रक्षा कर सकता है और उपकरणों को नुकसान से बच सकता है। यह उद्योग, वाणिज्य, उच्च वृद्धि और नागरिक निवास जैसे सभी प्रकार के स्थानों के लिए उपयुक्त है।

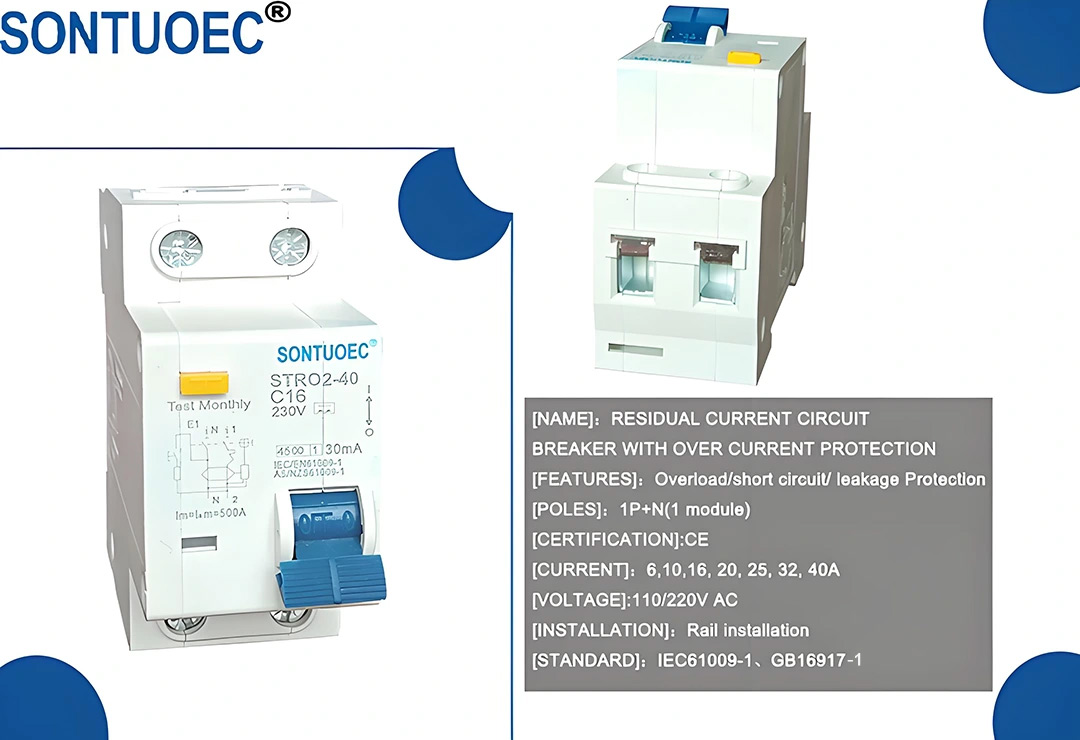

नमूना |
इलेक्ट्रॉनिक प्रकार |
मानक: | IEC 61009-1 |
अवशिष्ट वर्तमान चरित्र |
और/और |
पोल नहीं |
1 पी+एन |
थर्मो-मैग्नेटिव रिलीज विशेषता | बी; सी; डी; |
रेटेड करंट (ए) |
6 ए, 10 ए, 16 ए, 25 ए, 32 ए, 40 ए |
रेटेड वोल्टेज |
220,230,240V |
रेटेड अवशिष्ट परिचालन धारा |
10ma, 30mA, 100mA, 300mA, 500mA |
रेटेड सशर्त अवशिष्ट शॉर्ट सर्किट मौजूदा |
3ka; |
इलेक्ट्रो-मचानिकल धीरज |
4000 से अधिक चक्र |
1. पृथ्वी की गलती/रिसाव के खिलाफ सुरक्षा और अलगाव का कार्य
2. उच्च शॉर्ट-सर्किट करंट का सामना करने की क्षमता
3. टर्मिनल और पिन/फोर्क टाइप बसबार कनेक्शन के लिए योग्य
4। उंगली संरक्षित कनेक्शन टर्मिनलों से सुसज्जित
5. ऑटोमेटिक रूप से सर्किट को डिस्कनेक्ट करें जब पृथ्वी की गलती/रिसाव वर्तमान होता है और रेटेड संवेदनशीलता से अधिक हो जाता है
6. बिजली की आपूर्ति और लाइन वोल्टेज की निर्भर, और बाहरी हस्तक्षेप, वोल्टेज में उतार -चढ़ाव से मुक्त।
डिस्कनेक्टिंग वक्र अधिभार शर्तों के तहत एक सर्किट ब्रेकर की कार्रवाई विशेषताओं का वर्णन करता है। टाइप सी डिस्कनेक्टिंग वक्रों का उपयोग मुख्य रूप से प्रकाश सर्किट और कुछ लोड की रक्षा के लिए किया जाता है जो तात्कालिक अधिभार के लिए कम संवेदनशील होते हैं। यह एक लंबे विलंबित कार्रवाई समय की विशेषता है जब अधिभार वर्तमान छोटा होता है; जैसे -जैसे अधिभार वर्तमान बढ़ता है, कार्रवाई का समय धीरे -धीरे छोटा हो जाता है। यह डिज़ाइन लोड स्टार्टअप के दौरान क्षणिक वर्तमान स्पाइक्स के कारण झूठे संचालन से बचने के लिए है, और यह सुनिश्चित करने के लिए कि लंबे समय तक अधिभार के दौरान सर्किट को समय में काट दिया जा सकता है।
अवशिष्ट वर्तमान सुरक्षा: वक्र सी आरसीबीओ मानव बिजली के झटके या उपकरण रिसाव के कारण अवशिष्ट धारा का पता लगाने और काटने में सक्षम है, इस प्रकार बिजली के झटके दुर्घटनाओं और बिजली की आग को रोकने के लिए।
अधिभार संरक्षण: जब सर्किट में वर्तमान आरसीबीओ के रेटेड करंट से अधिक हो जाता है, तो यह ओवरलोडिंग के कारण सर्किट या अग्नि दुर्घटनाओं को नुकसान को रोकने के लिए समय की एक निर्दिष्ट अवधि के भीतर सर्किट को काटने में सक्षम होता है। सी-टाइप स्ट्रिपिंग वक्र यह सुनिश्चित करता है कि यह सुरक्षा उचित समय पर सक्रिय हो।
शॉर्ट-सर्किट सुरक्षा: एक सर्किट में एक शॉर्ट-सर्किट की स्थिति में, वक्र सी आरसीबीओ शॉर्ट-सर्किट करंट को काटने और सर्किट और उपकरणों की रक्षा करने में सक्षम है। स्थापना और अंतरिक्ष की बचत।
