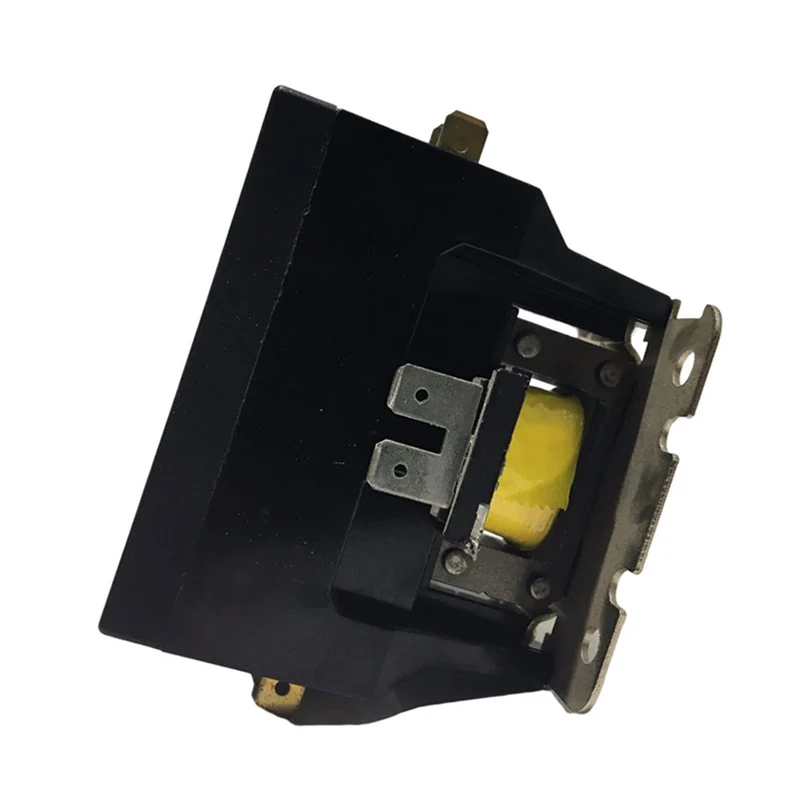

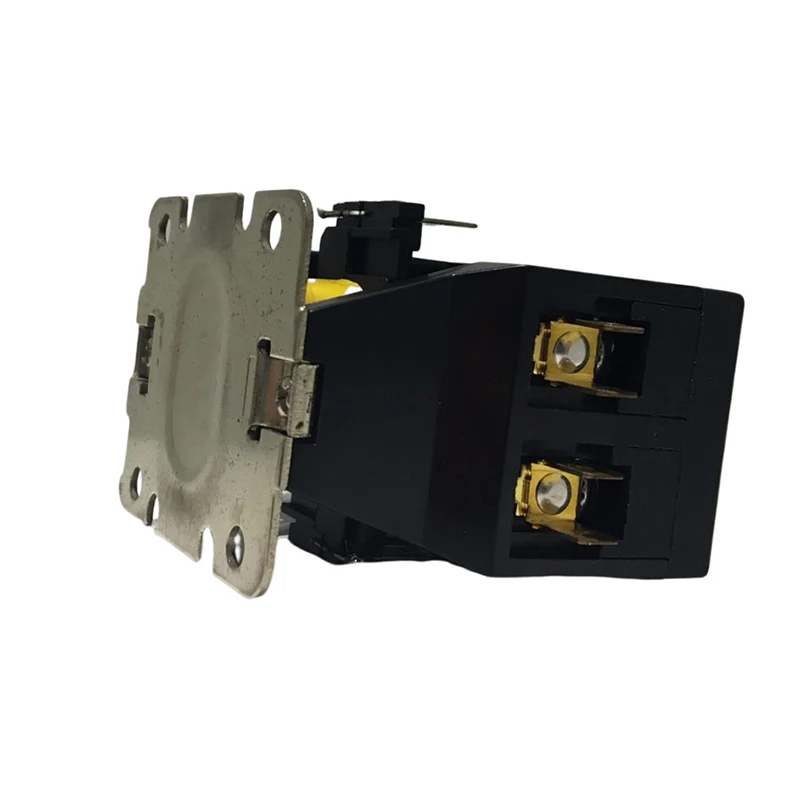

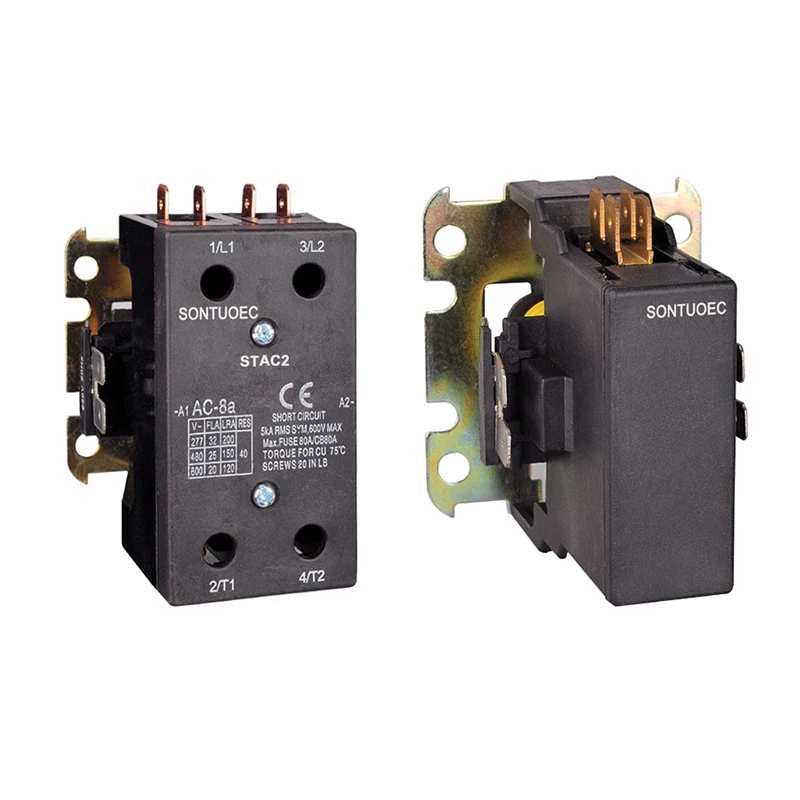

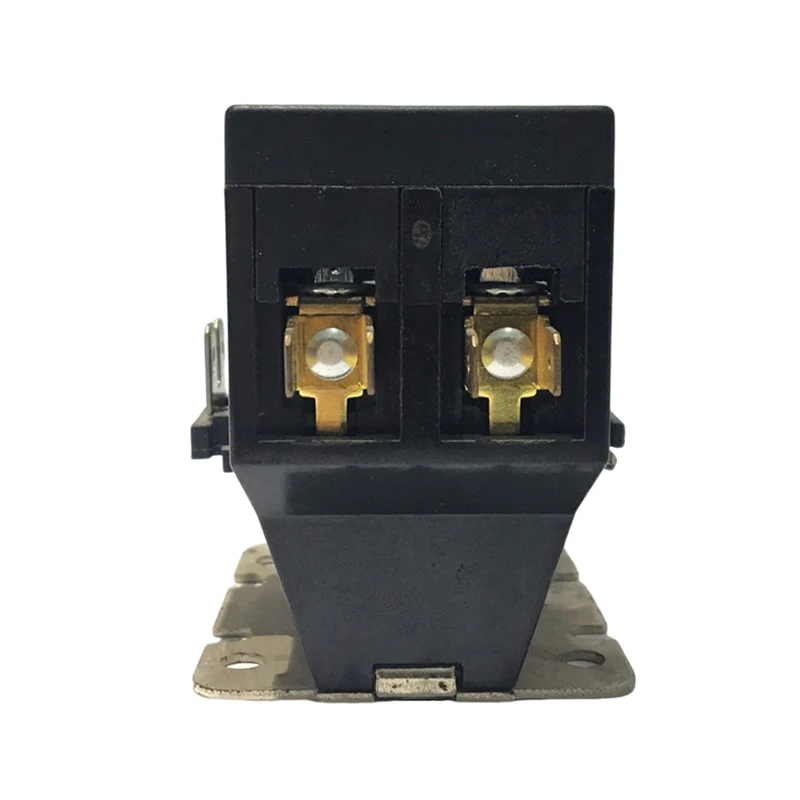

एयर कंडीशनिंग एसी संपर्ककर्ता

एयर कंडीशनिंग एसी कॉन्टैक्टर्स निश्चित उद्देश्य हैं एसी कॉन्टैक्टर को प्रशीतन, एयर कंडीशनिंग और इलेक्ट्रिक हीटिंग सिस्टेंस में उपयोग के लिए डिज़ाइन किया गया है। पावर कनेक्शन त्वरित कनेक्ट्स के साथ या तो स्क्रू टर्मिनलों के साथ या त्वरित कनेक्ट्स के साथ टर्मिनलों के साथ बनाया जा सकता है

जांच भेजें

उत्पाद वर्णन

प्रतिरूप संख्या	पूर्ण भार	प्रतिरोधक amps (a)	पोल नं।	कॉइल वोल्टेज ( V)	लाइन वोल्टेज	मैक्स एचपी		-
प्रतिरूप संख्या	Amps (a)	प्रतिरोधक amps (a)	पोल नं।	50/60Hz	लाइन वोल्टेज	वोल्टेज (V)	अकेला चरण	तीन चरण
CJX9-20/1	20	30	1	24	240/277	120	1.5	-
CJX9-20/1.5			1.5
CJX9-20/2			2
CJX9-20/3			3	120	480	240/270	3	7.5
CJX9-20/4			4	208/240	600	480/600	-	7.5
CJX9-25/1.5	25	35	1.5	24	240/277	120	2	-
CJX9-25/2			2	24	240/277	120	2	-
CJX9-25/3			3	120	480	240/270	5	7.5
CJX9-25/4			4	208/240	600	480/600	-	15/20
CJX9-30/1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30/2			2	120	480	240/270	5	10
CJX9-30/3			3	208/240	600	480/600	-	15/20
CJX9-30/4			4	208/240	600	480/600	-	15/20
CJX9-40/2	40	50	2	24	240/277	120	3	-
CJX9-40/3	40	50	3	120	480	240/270	7.5	10
CJX9-40/4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50/2	50	60	2	24	240/277	120	3	-
CJX9-50/3	50	60	3	120	480	240/270	10	15
CJX9-50/4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60/2	60	70	2	24	240/277	120	5	-
CJX9-60/3	60	740	3	120	480	240/270	10	20
CJX9-60/4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75/2	75	85	2	24	240/277	120	5	-
CJX9-75/3	75	85	3	120	480	240/270	15	25
CJX9-75/4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90/2	90	100	2	24	240/277	120	7.5	-
CJX9-90/3	90	100	3	120	480	240/270	20	30
CJX9-90/4	90	100	4	208/240	600	480/600	-	50/50

इन्सुलेट सामग्री	संपर्क ब्लॉक और वाहक उच्च गुणवत्ता वाले हैं विद्युत-ग्रेड थर्मोसेटिंग राल
तापमान की रेंज	-40 ° F से 150 ° F; -5-+40
यांत्रिक जीवन (कोई भार नहीं)	उल और एआरआई विनिर्देशों मानक के अनुरूप
बिजली का जीवन	उल और अरी विनिर्देशों के अनुरूप मानक
वजन (अनुमानित)	9.25 ऑउंस
कॉइल आवृत्ति	50/60Hz
कुंडल इन्सुलेशन	कक्षा बी (130) सी)
समापन	दबाव कनेक्टर और डबल 1/4 Q.C
प्रचालन	85% नाममात्र कॉइल कोलटेज; 110% अधिकतम सुरक्षित प्रचालन
साइकिल शुल्क	निरंतर

संरचना और विशेषताएं

संरचना:

इलेक्ट्रोमैग्नेटिक सिस्टम: कॉइल, कोर, आदि जैसे घटक शामिल हैं, जिनका उपयोग संपर्क प्रणाली के उद्घाटन और समापन को चलाने के लिए चुंबकीय प्रवाह उत्पन्न करने के लिए किया जाता है।

संपर्क प्रणाली: मुख्य संपर्क और सहायक संपर्क शामिल हैं। मुख्य संपर्क का उपयोग एयर कंडीशनिंग सिस्टम के रेटेड करंट को ले जाने के लिए किया जाता है, जबकि सहायक संपर्क का उपयोग नियंत्रण संकेत के संचरण और प्रतिक्रिया को महसूस करने के लिए किया जाता है।

आर्क बुझाने वाला उपकरण: संपर्क को नुकसान से बचाने के लिए संपर्क को डिस्कनेक्ट करने के लिए उत्पन्न चाप को बुझाने के लिए उपयोग किया जाता है।

शेल और हीट डिसिपेशन डिवाइस: आंतरिक घटकों को बाहरी वातावरण से बचाने के लिए उपयोग किया जाता है और आवश्यक गर्मी विघटन फ़ंक्शन प्रदान करता है।

विशेषताएँ:

विशेषज्ञता: विद्युत नियंत्रण के लिए एयर कंडीशनिंग सिस्टम की जरूरतों को पूरा करने के लिए एयर कंडीशनिंग सिस्टम के लिए डिज़ाइन किया गया।

विश्वसनीयता: संपर्क प्रणाली लंबे समय तक स्थिर संचालन सुनिश्चित करने के लिए अच्छी विद्युत चालकता और घर्षण प्रतिरोध के साथ उच्च गुणवत्ता वाली सामग्री से बना है।

सुरक्षा: परफेक्ट आर्क बुझाने वाले उपकरण से लैस, प्रभावी रूप से संपर्कों और आसपास के वातावरण को आर्क क्षति को रोकना।

संगतता: एयर-कंडीशनिंग सिस्टम और इलेक्ट्रिकल कंट्रोल सिस्टम की एक विस्तृत श्रृंखला के साथ संगत, स्थापना और कमीशन के लिए सुविधाजनक।

काम के सिद्धांत

जब 2P एयर कंडीशनिंग एसी कॉन्टैक्टर का कॉइल ऊर्जावान होता है, तो आयरन कोर चुंबकीय हो जाता है और संपर्क प्रणाली को बंद करने के लिए आकर्षित करता है, इस प्रकार एयर कंडीशनिंग सिस्टम को पावर स्रोत से जोड़ता है। जब कॉइल को डी-एनर्जेट किया जाता है, तो आयरन कोर अपने चुंबकत्व को खो देता है और संपर्क प्रणाली को वसंत की कार्रवाई से अलग किया जाएगा, इस प्रकार पावर सोर्स से एयर कंडीशनिंग सिस्टम को डिस्कनेक्ट करना। इस तरह, संपर्ककर्ता एयर कंडीशनिंग सिस्टम के रिमोट कंट्रोल का एहसास कर सकता है।
