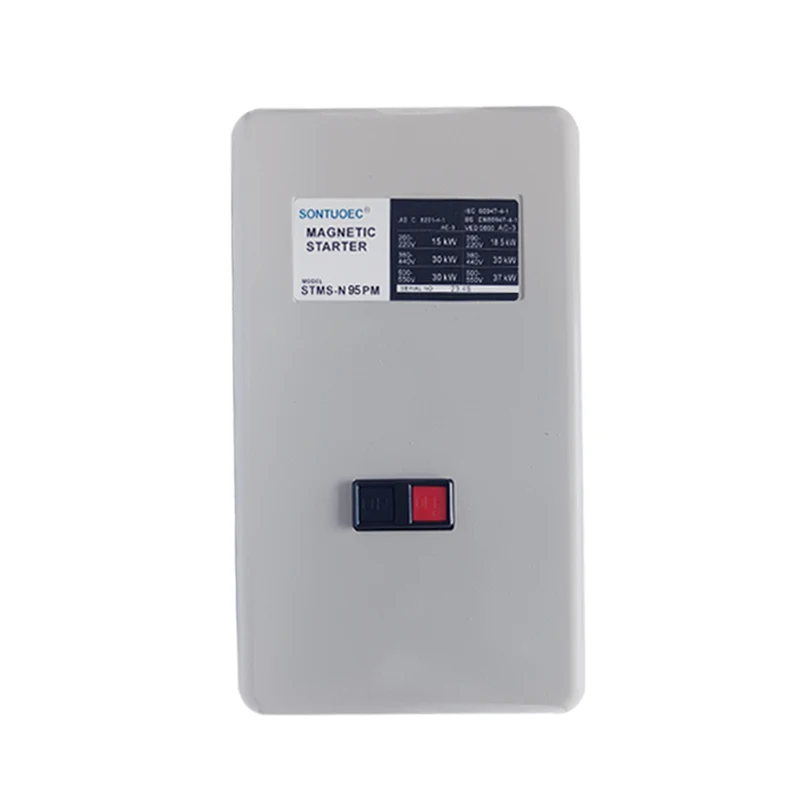

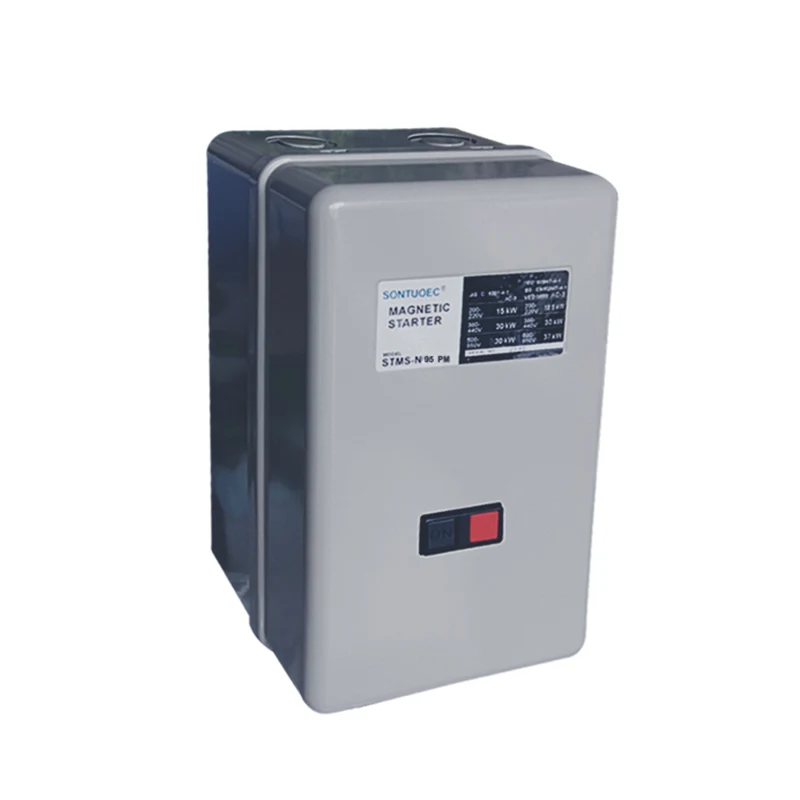

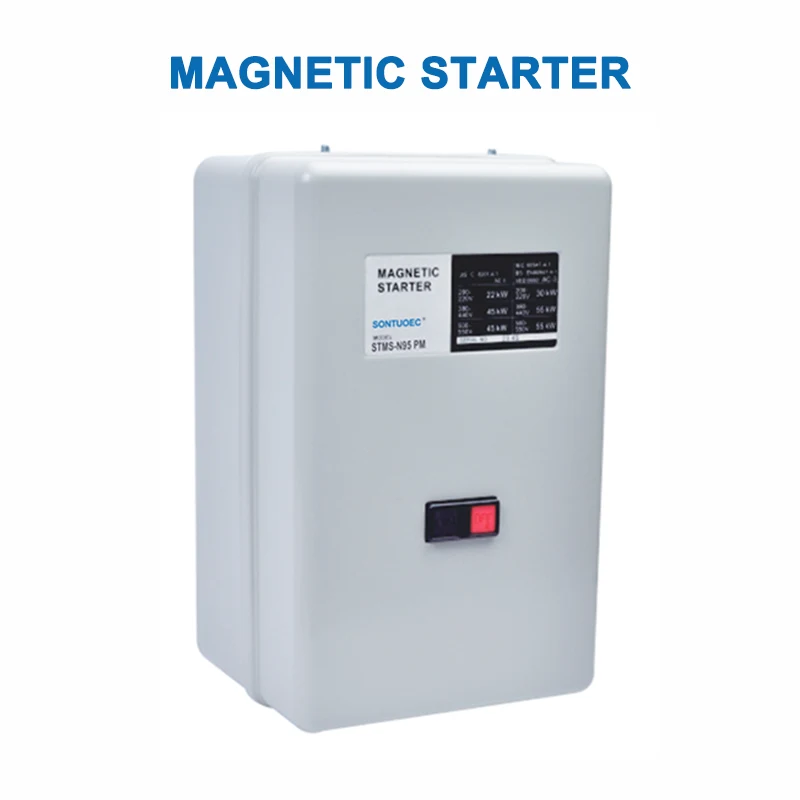

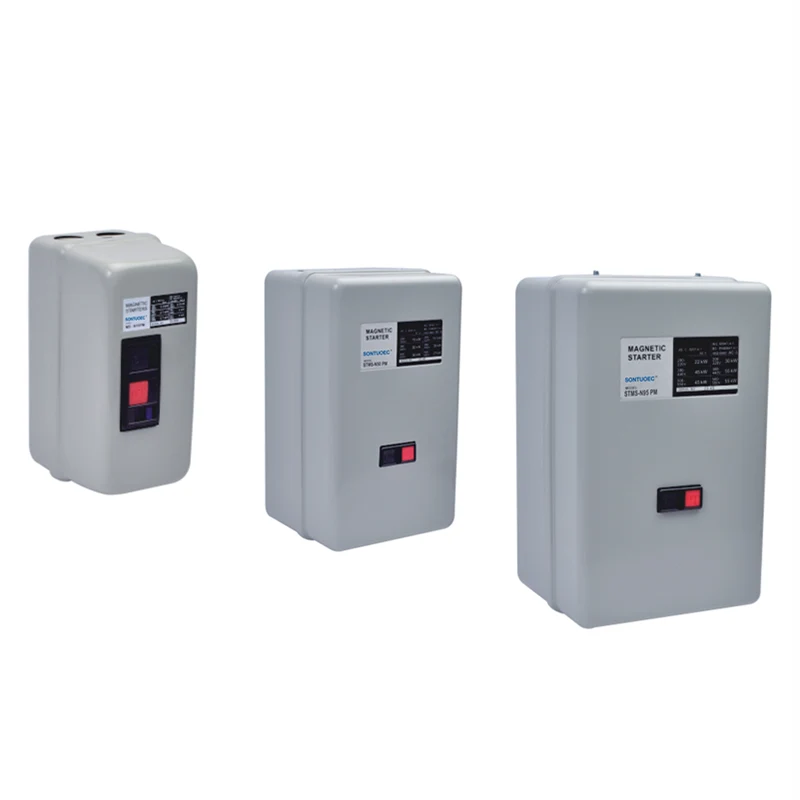

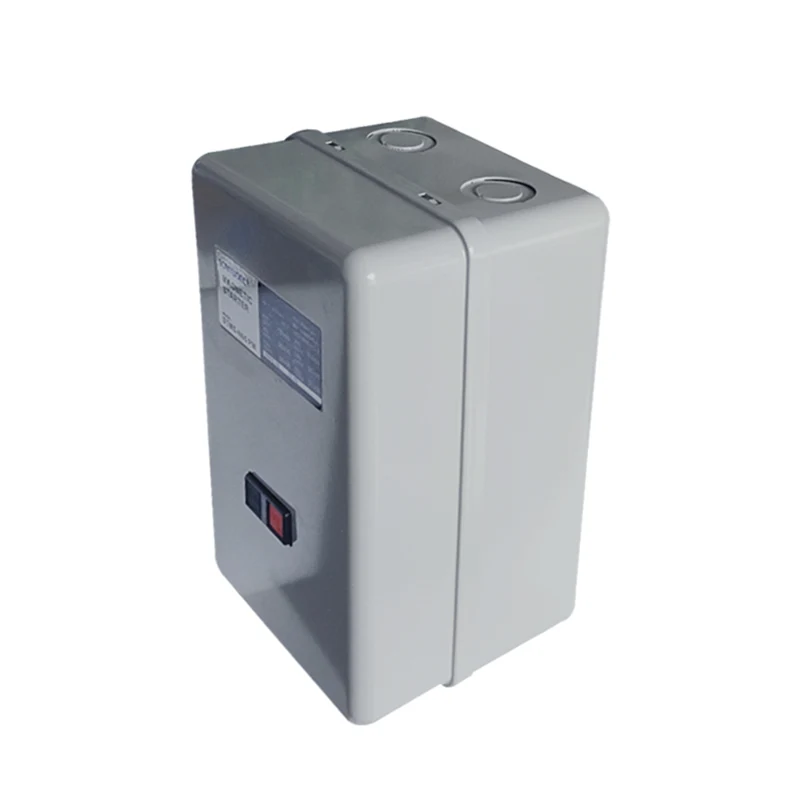

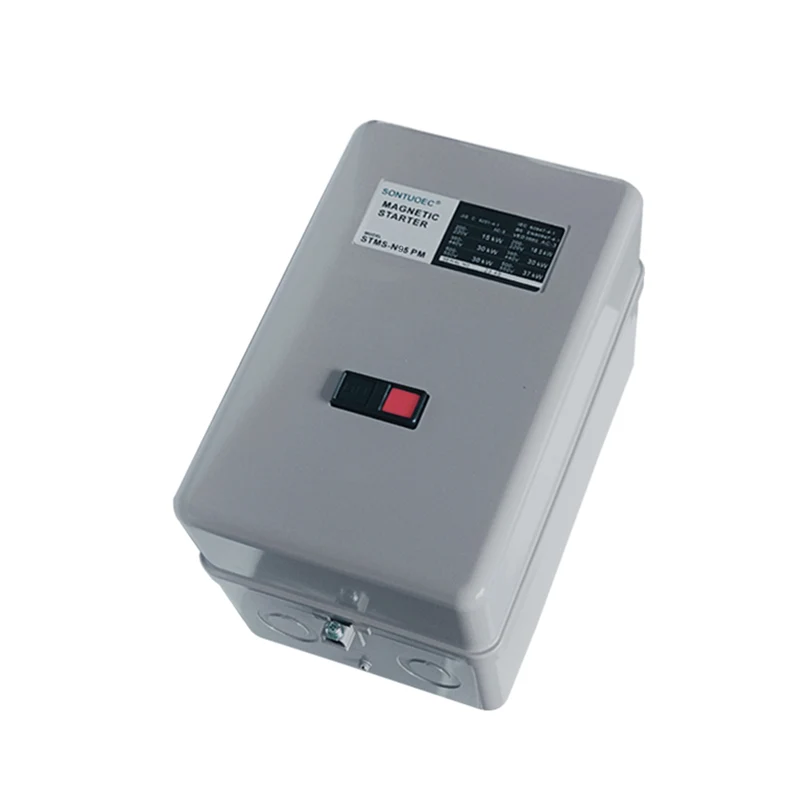

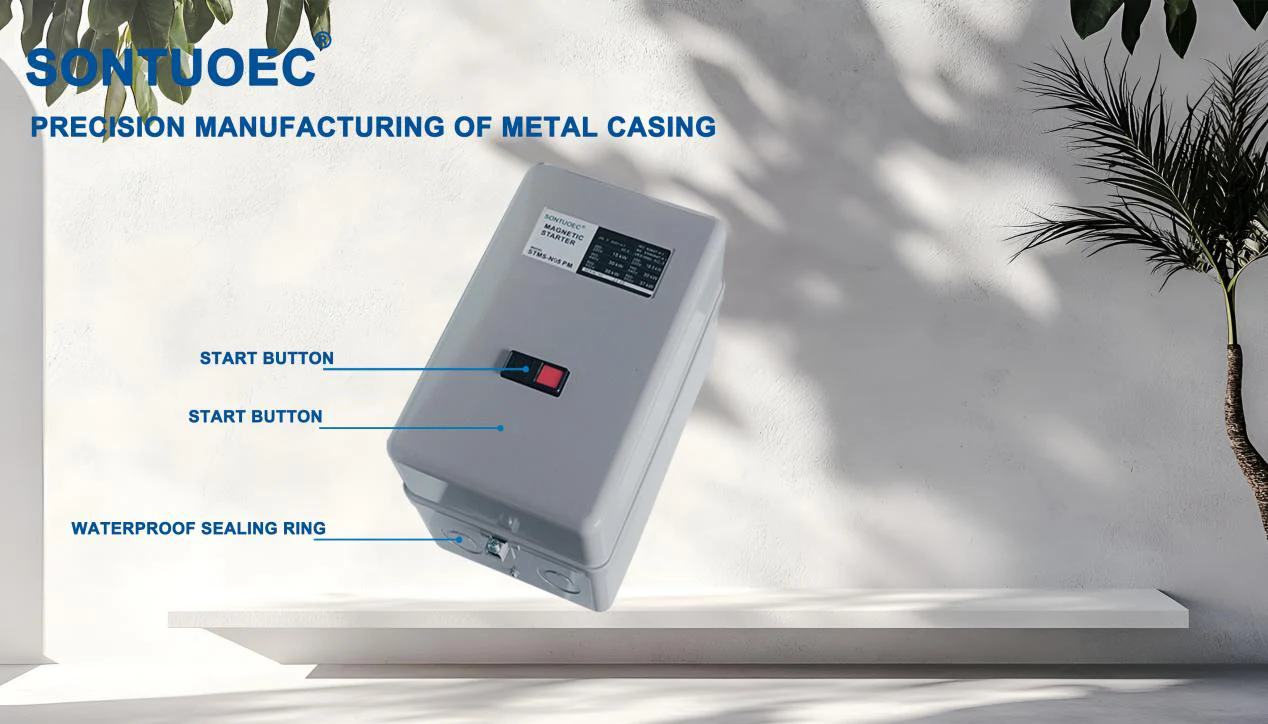

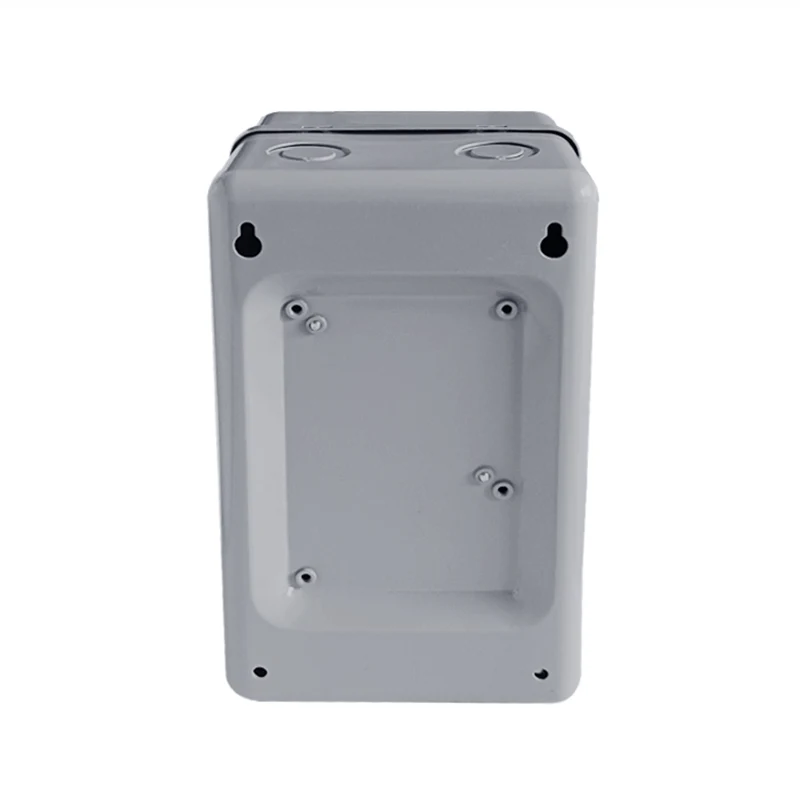

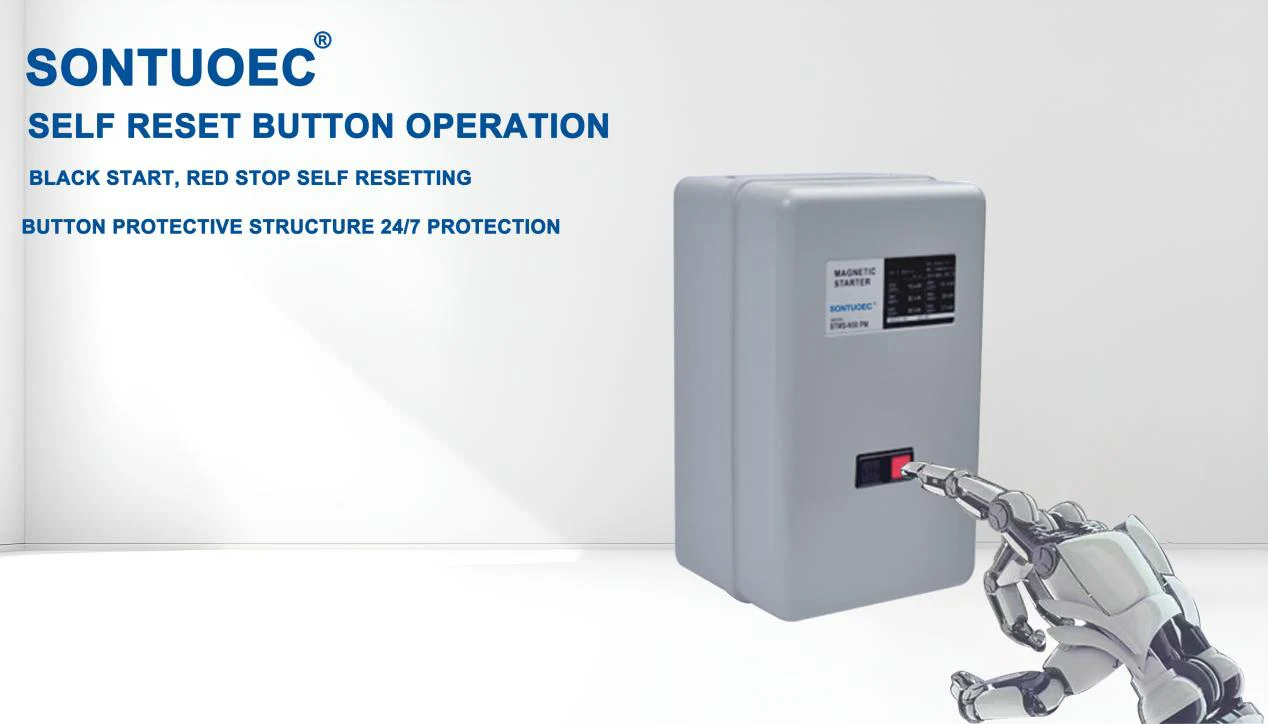

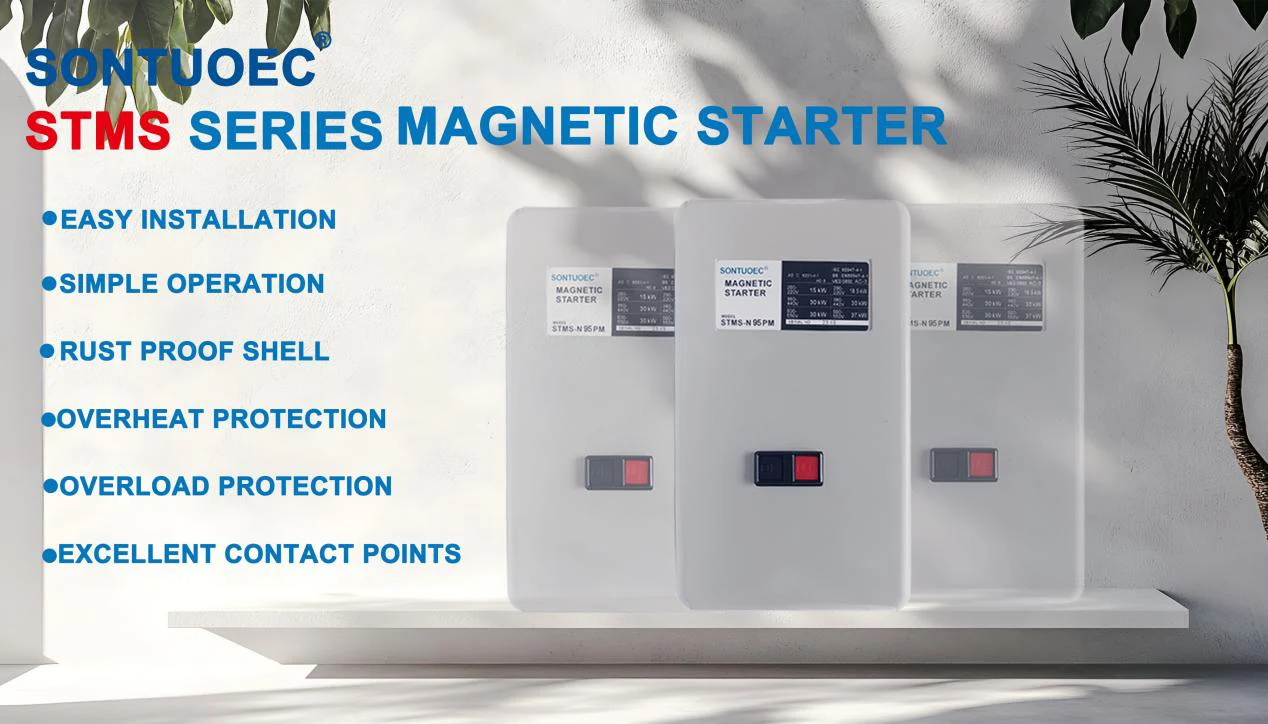

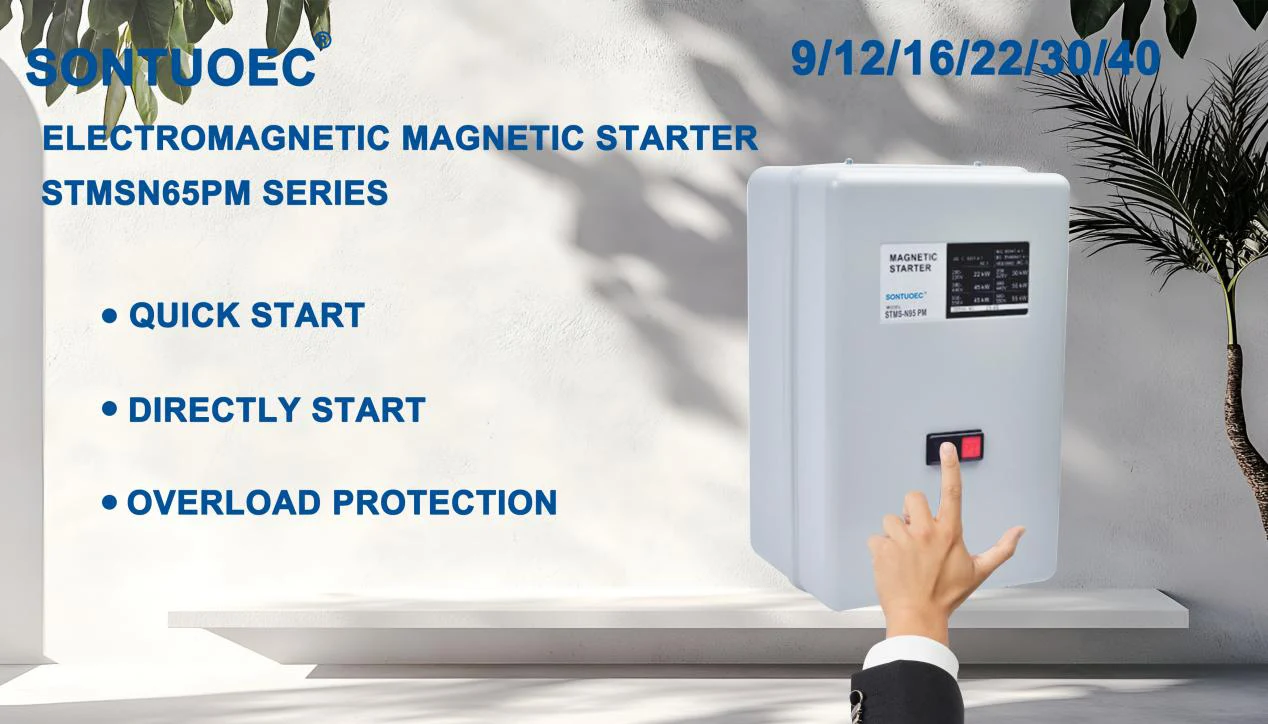

3 चरण मोटर स्टार्टर मोटर स्टार्ट और स्टॉप कंट्रोल को महसूस करने के लिए एक चुंबकीय संपर्ककर्ता के माध्यम से मोटर के साथ समानांतर में जुड़े बिजली संपर्कों को खोलता है और बंद कर देता है। इसी समय, इसमें एक अधिभार संरक्षण फ़ंक्शन भी होता है, जो मोटर को नुकसान से बचाने के लिए मोटर को ओवरलोड होने पर स्वचालित रूप से सर्किट को काट सकता है।
मुख्य तकनीकी पैरामीटर:
प्रकार | STMS-N10/12 | STMS-N18 | STMS-N20 | STMS-N21 | STMS-N25 | STMS-N35 | STMS-N50 | एसटीएमएस-एन 65 | STMS-N80 | STMS-N95 | |
KW/HP (AC-3) RETED POWER (AC-3) IEC60947-4 |
220V | 2.2/3 2.7/3.5 | 3.7/5 | 4/5.5 | 4/5.5 | 5.5/7.5 | 7.5/10 | 15/18.5 | 18.5/22 | 22/30 | 30/35 |
380V | 2.7/3.5 4/5.5 | 5.5/7.5 | 7.5/10 | 7.5/10 | 11/15 | 15/18.5 | 22/25 | 25/30 | 37/45 | 45/55 | |
रिटेड करंट (एसी -3) GB14048.4 |
220V | 11/13 | 18 | 20 | 20 | 26 | 35 | 50 | 65 | 80 | 95 |
380V | 7/9 | 13 | 20 | 20 | 25 | 32 | 50 | 65 | 80 | 95 | |
रिटेड हीटिंग करंट (ए) | 20 | 25 | 32 | 50 | 60 | 80 | 100 | 135 | 150 | ||
रिटायर्ड इन्सुटेड Volage (V) 660 660 | |||||||||||
Auxicary संपर्क एसी-15 |
संपर्क | मानक | 1no | 1NO+1NC | 2NO+2NC | ||||||
रिटेड करंट (ए) | 220V | 1.6 | |||||||||
380V | 0.95 | ||||||||||
संलग्नक रेटिंग | LP30 | ||||||||||
मकोषिक जीवन | 1000 | 500 |

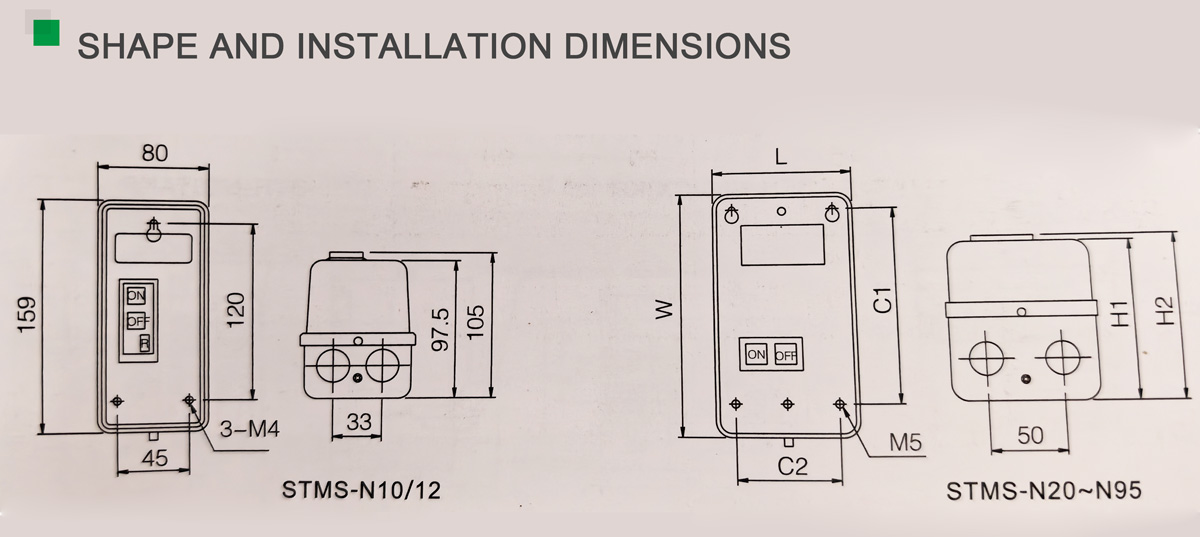

प्रकार | L | W | एच 1 | एच 2 | सी 1 | सी 2 |
STMS-N20/21 | 104 | 170 | 110 | 115 | 135 | 76 |
STMS-N25/35 | 135 | 225 | 126 | 131 | 155 | 95 |
STMS-N50/65 | 160 | 270 | 145 | 150 | 210 | 120 |
STMS-N80/95 | 190 | 300 | 163 | 168 | 250 | 150 |
संचालन सिद्धांत

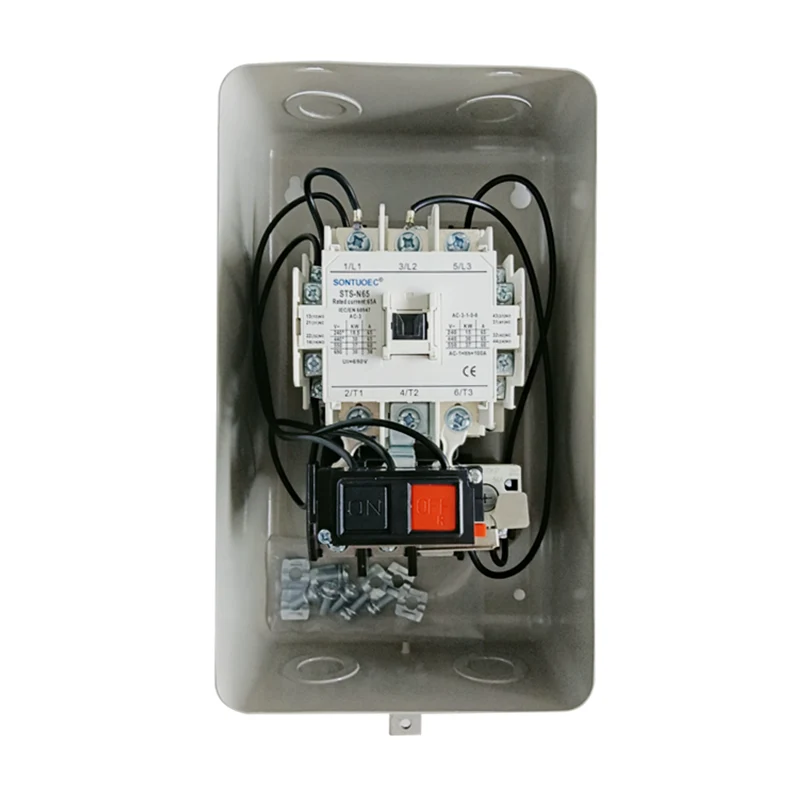

तीन-चरण चुंबकीय मोटर स्टार्टर का कार्य सिद्धांत विद्युत चुम्बकीय प्रेरण के सिद्धांत पर आधारित है। जब चुंबकीय संपर्ककर्ता कॉइल को सक्रिय किया जाता है, तो यह एक चुंबकीय क्षेत्र उत्पन्न करता है, जो आर्मेचर को कार्य करने और संपर्कों को बंद करने के लिए आकर्षित करता है, इस प्रकार मोटर को बिजली की आपूर्ति को चालू करता है। जब मोटर को रोकना आवश्यक होता है, तो चुंबकीय संपर्ककर्ता कॉइल को बिजली की आपूर्ति काट दी जाती है, चुंबकीय क्षेत्र गायब हो जाता है, आर्मेचर रीसेट होता है, संपर्क टूट जाते हैं और मोटर रुक जाता है। इसी समय, ओवरलोड रिले मोटर के रनिंग करंट की निगरानी करेगा, जब करंट सेट मान से अधिक हो जाता है, तो यह अधिभार संरक्षण को ट्रिगर करेगा और सर्किट को काट देगा।

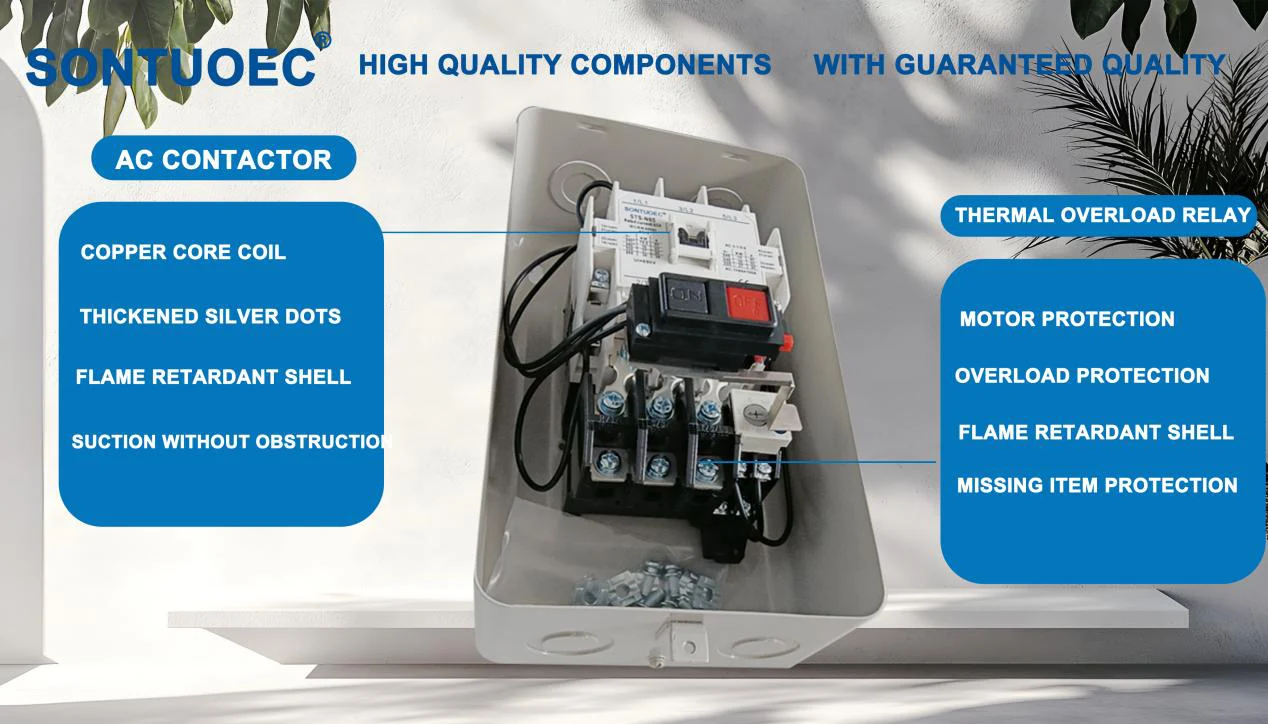

अधिभार संरक्षण फ़ंक्शन: तीन-चरण चुंबकीय मोटर स्टार्टर में एक अंतर्निहित अधिभार रिले होता है, जो मोटर को ओवरलोड होने पर स्वचालित रूप से सर्किट को काट सकता है और मोटर को क्षति से बचाता है।
शुरू करना: मोटर प्रारंभिक नियंत्रण चुंबकीय संपर्ककर्ता के माध्यम से महसूस किया जाता है, जिसमें विश्वसनीय कार्रवाई विशेषताएं और लंबी सेवा जीवन है।
कॉम्पैक्ट संरचना: तीन-चरण चुंबकीय मोटर स्टार्टर कॉम्पैक्ट संरचना डिजाइन को अपनाता है, बहुत कम जगह पर रहता है और स्थापित करना और बनाए रखना आसान है।
एकाधिक नियंत्रण मोड: विभिन्न अनुप्रयोग आवश्यकताओं के अनुसार, तीन-चरण चुंबकीय मोटर स्टार्टर का उपयोग कई नियंत्रण मोड में किया जा सकता है, जैसे कि डायरेक्ट स्टार्ट, स्टार-डेल्टा स्टार्ट, ऑटोट्रांसफॉर्मर स्टार्ट, और इसी तरह।
तीन-चरण चुंबकीय मोटर स्टार्टर्स का व्यापक रूप से औद्योगिक स्वचालन नियंत्रण प्रणाली, इलेक्ट्रिक पावर सिस्टम, निर्माण उपकरण और अन्य अवसरों में उपयोग किया जाता है जहां तीन-चरण मोटर्स को शुरू करने और रोकने की आवश्यकता होती है। विशेष रूप से मोटर नियंत्रण सर्किट में जिन्हें लगातार शुरू करने और रोकने की आवश्यकता होती है, तीन-चरण चुंबकीय मोटर शुरुआत की सुरक्षा विशेष रूप से महत्वपूर्ण है।
प्रकार | L | W | एच 1 | एच 2 | सी 1 | सी 2 |
STMS-N20/21 | 104 | 170 | 110 | 115 | 135 | 76 |
STMS-N25/35 | 135 | 225 | 126 | 131 | 155 | 95 |
STMS-N50/65 | 160 | 270 | 145 | 150 | 210 | 120 |
STMS-N80/95 | 190 | 300 | 163 | 168 | 250 | 150 |
प्रकार | L | W | एच 1 | एच 2 | सी 1 | सी 2 |
STMS-N20/21 | 104 | 170 | 110 | 115 | 135 | 76 |
STMS-N25/35 | 135 | 225 | 126 | 131 | 155 | 95 |
STMS-N50/65 | 160 | 270 | 145 | 150 | 210 | 120 |
STMS-N80/95 | 190 | 300 | 163 | 168 | 250 | 150 |
प्रकार | L | W | एच 1 | एच 2 | सी 1 | सी 2 |
STMS-N20/21 | 104 | 170 | 110 | 115 | 135 | 76 |
STMS-N25/35 | 135 | 225 | 126 | 131 | 155 | 95 |
STMS-N50/65 | 160 | 270 | 145 | 150 | 210 | 120 |
STMS-N80/95 | 190 | 300 | 163 | 168 | 250 | 150 |
